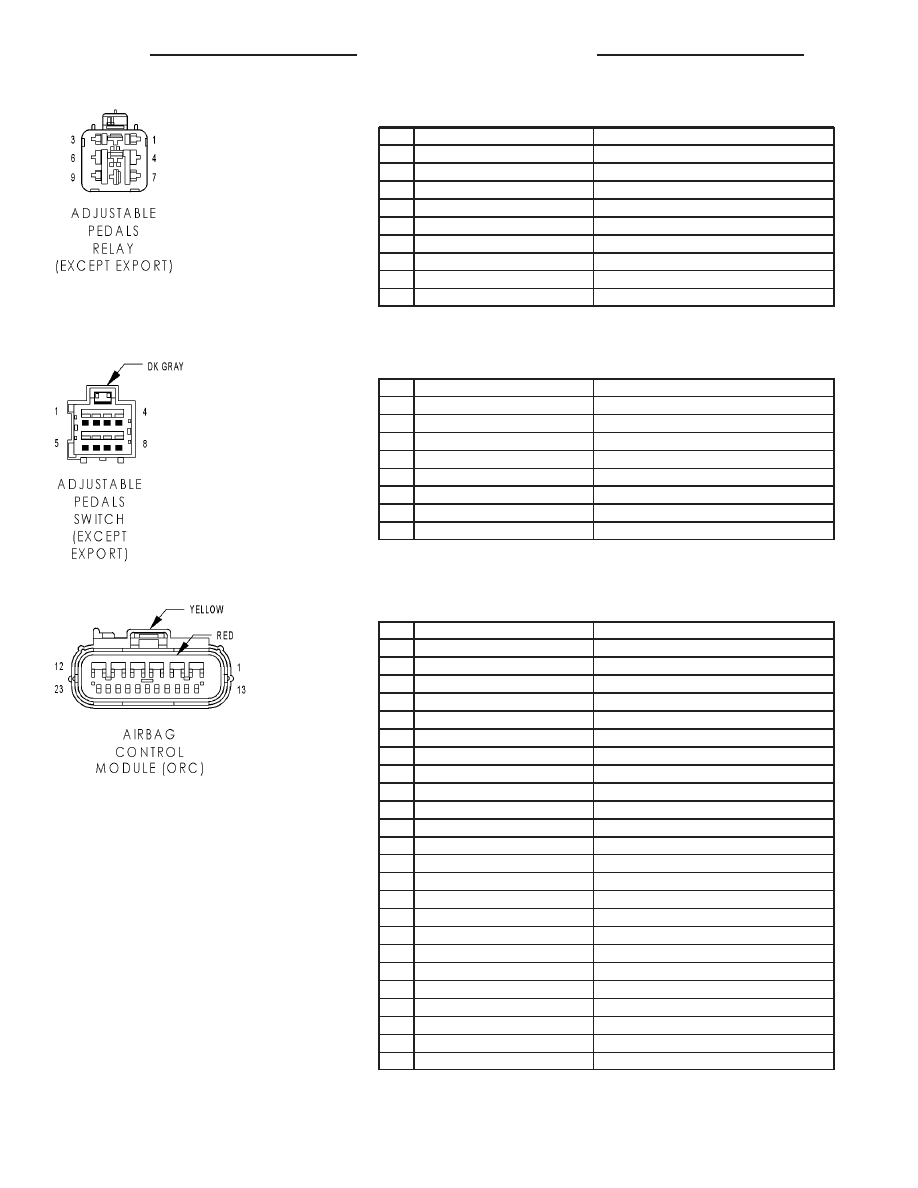

ADJUSTABLE PEDALS RELAY (EXCEPT EXPORT) - 9 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

A108 18LG/RD

FUSED B(+) (I.O.D.)

5

A128 18RD/OR

ADJUSTABLE PEDALS RELAY OUTPUT

6

P201 20LG/DB

ADJUSTABLE PEDALS RELAY CONTROL

7

-

-

8

A108 20LG/RD

FUSED B(+) (I.O.D.)

9

-

-

ADJUSTABLE PEDALS SWITCH (EXCEPT EXPORT) - (DK GRAY) 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

Q102 18OR/LB

ADJUSTABLE PEDALS SWITCH SENSE

8

Q103 18OR/LG

ADJUSTABLE PEDALS SWITCH GROUND

AIRBAG CONTROL MODULE (ORC) - YELLOW/RED 23 WAY

CAV

CIRCUIT

FUNCTION

1

R54 18LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 18LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

3

R62 18LB/VT (EXCEPT LHD EXPORT)

PASSENGER SQUIB 2 LINE 2

3

R62 18LG/DB (LHD EXPORT)

PASSENGER SQUIB 2 LINE 2

4

R64 18LB/WT

PASSENGER SQUIB 2 LINE 1

5

R42 18LB/BR

PASSENGER SQUIB 1 LINE 2

6

R44 18LB/OR

PASSENGER SQUIB 1 LINE 1

7

R53 18LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

8

R55 18LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

9

R61 18LG/DB

DRIVER SQUIB 2 LINE 1

10

R63 18LG/WT

DRIVER SQUIB 2 LINE 2

11

R43 18LG/BR

DRIVER SQUIB 1 LINE 1

12

R45 18LG/OR

DRIVER SQUIB 1 LINE 2

13

-

-

14

F201 18PK/OR

ORC RUN-START DRIVER

15

F100 18PK/VT

ORC RUN ONLY DRIVER

16

Z12 18BK/OR

GROUND

17

R59 18LG/TN

DRIVER SEAT BELT SWITCH LINE 1

18

R57 18LG/GY

DRIVER SEAT BELT SWITCH LINE 2

19

-

-

20

-

-

21

D25 20WT/VT

PCI BUS

22

-

-

23

-

-

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

RS

AMBIENT TEMPERATURE SENSOR (EXCEPT BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 18VT/LG (EXCEPT 2.4L)

AMBIENT TEMPERATURE SENSOR SIGNAL

1

G31 18VT/LG (2.4L)

AAT SIGNAL

2

K900 18DB/DG (2.4L)

SENSOR GROUND

2

G931 18VT/BR (EXCEPT 2.4L)

AMBIENT TEMPERATURE SENSOR RETURN

ATC REMOTE SENSOR (ATC) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F600 20LB/PK

PROTECTED IGNITION

2

D40 20WT/LB

KDB NO. 2 CLOCK

3

C905 20BR/LB

SENSOR RETURN

4

D18 20WT/YL

KDB NO. 2 DATA

AUTO TEMP CONTROL C1 - NATURAL 13 WAY

CAV

CIRCUIT

FUNCTION

1

C161 22LB/WT

DRIVER BLEND DOOR DRIVER (B)

2

C61 22DB/LG

DRIVER BLEND DOOR DRIVER (A)

3

C133 22DB/WT

PASSENGER BLEND DOOR DRIVER (B)

4

C33 22LB/BR

PASSENGER BLEND DOOR DRIVER (A)

5

C132 22DB/YL

RECIRCULATION DOOR DRIVER (B)

6

C32 22DB/TN

RECIRCULATION DOOR DRIVER (A)

7

C135 22DB/WT

MODE DOOR DRIVER (B)

8

C35 22LB/LG

MODE DOOR DRIVER (A)

9

C53 22LB

REAR MODE DOOR DRIVER (A)

10

C154 22LB/OR

REAR MODE DOOR DRIVER (B)

11

C54 22LB/YL

REAR BLEND DOOR DRIVER (A)

12

C169 22DB/OR

REAR BLEND DOOR DRIVER (B)

13

-

-

AUTO TEMP CONTROL C2 - BLACK 13 WAY

CAV

CIRCUIT

FUNCTION

1

C21 22LB (LHD)

EVAPORATOR TEMPERATURE SENSOR SIGNAL

1

C21 22LB (RHD)

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 22DB/DG (RHD)

SENSOR GROUND

2

C121 20DB/DG (LHD)

SENSOR GROUND

3

E12 20OR/GY

PANEL LAMPS DRIVER

4

A114 18GY/RD

FUSED B(+) (I.O.D.)

5

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

6

D25 20WT/VT

PCI BUS

7

C56 22DB/VT (LHD)

BLOWER MOTOR CONTROL

7

C56 22DB/LB (RHD)

BLOWER MOTOR CONTROL

8

C59 22DB/LB

REAR BLOWER MOTOR CONTROL

9

D22 20WT/TN (3 ZONE)

KDB CLOCK

10

D17 22WT/DG

KDB DATA

11

Z24 18BK/OR

GROUND

12

-

-

13

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

AUTO TEMP CONTROL C3 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

F600 20LB/PK

PROTECTED IGNITION

2

D40 20WT/LB

KDB NO. 2 CLOCK

3

C905 20BR/LB

SENSOR RETURN

4

D18 20WT/YL

KDB NO. 2 DATA

AUTOMATIC DAY/NIGHT MIRROR (PREMIUM/LUXURY) - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F503 20BK/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z113 20BK

GROUND

3

L1 20BK/WT

BACK-UP LAMP FEED

4

P112 20BK/OR (EXCEPT EXPORT)

MIRROR B(+)

5

P114 20BK/LB (EXCEPT EXPORT)

MIRROR B(-)

6

-

-

7

L24 20BK/GY (EXCEPT EXPORT)

AUTOMATIC HEADLAMP SWITCH SENSOR

AUTOSTICK SWITCH (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T55 20YL/VT

AUTOSTICK/OVERDRIVE OFF MUX INPUT

2

Z65 20BK/YL

GROUND

BACK-UP LAMP SWITCH (MTX) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T2 18DG/WT

TRS REVERSE SENSE

2

Z252 18BK/WT

GROUND

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

RS

BATTERY TEMPERATURE SENSOR (2.4L/DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20BR/TN (DIESEL)

BATTERY TEMPERATURE SENSOR SIGNAL

1

K91 18DB/YL (2.4L)

BATTERY TEMP SIGNAL

2

K900 18DB/DG (2.4L)

SENSOR GROUND

2

K900 20DB/DG (DIESEL)

SENSOR GROUND

BLOWER MOTOR RESISTOR C1 (MTC) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

C75 12DB/GY

BLOWER MOTOR HIGH DRIVER

2

C74 12DB/WT

BLOWER MOTOR M3 DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 DRIVER

4

C7 12DB

FUSED FRONT BLOWER MOTOR RELAY OUTPUT

5

C72 16DB/OR

BLOWER MOTOR M1 DRIVER

6

C71 16DB/BR

BLOWER MOTOR LOW DRIVER

BLOWER MOTOR RESISTOR C2 (MTC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C70 12DG

REAR BLOWER HIGH SPEED

2

C7 12BK

HIGH SPEED BLOWER MOTOR

BODY CONTROL MODULE C1 - BLACK/BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A102 12WT/RD

FUSED B(+)

2

A701 16BR/RD

FUSED B(+) (HAZARD)

3

Z100 12BK/TN

GROUND

4

-

-

5

A101 12VT/RD

FUSED B(+)

6

-

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11
