C103 (DIESEL) - BLACK (POWERTRAIN SIDE)

CAV

CIRCUIT

1

K342 16BR/WT

2

K342 16BR/WT

3

N122 20DB/YL

4

N210 20DB/DG

5

A201 12RD/LG

6

-

C106 (EXPORT) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

1

L43 18WT/DB

2

L33 18WT/LG

3

L77 18WT/BR

4

L61 16WT/LG

5

Z343 18BK/LG

6

L13 20WT/YL

7

Z203 20BK/YL

8

Z377 18BK/BR

C106 (EXPORT) - BLACK/YELLOW (COMPONENT

SIDE)

CAV

CIRCUIT

1

L43 16WT

2

L33 16GY

3

L77 16BK

4

L61 16YL

5

Z343 16BR

6

L13 16RD

7

Z203 16BR

8

-

C107 (EXPORT) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

1

L44 16WT/TN

2

L34 16WT/GY

3

L78 18WT/OR

4

L60 16WT/TN

5

Z344 16BK/TN

6

L13 20WT/YL

7

Z203 20BK/YL

8

Z378 18BK/LB (GAS)

8

Z378 18BK/TN (DIESEL)

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

RS

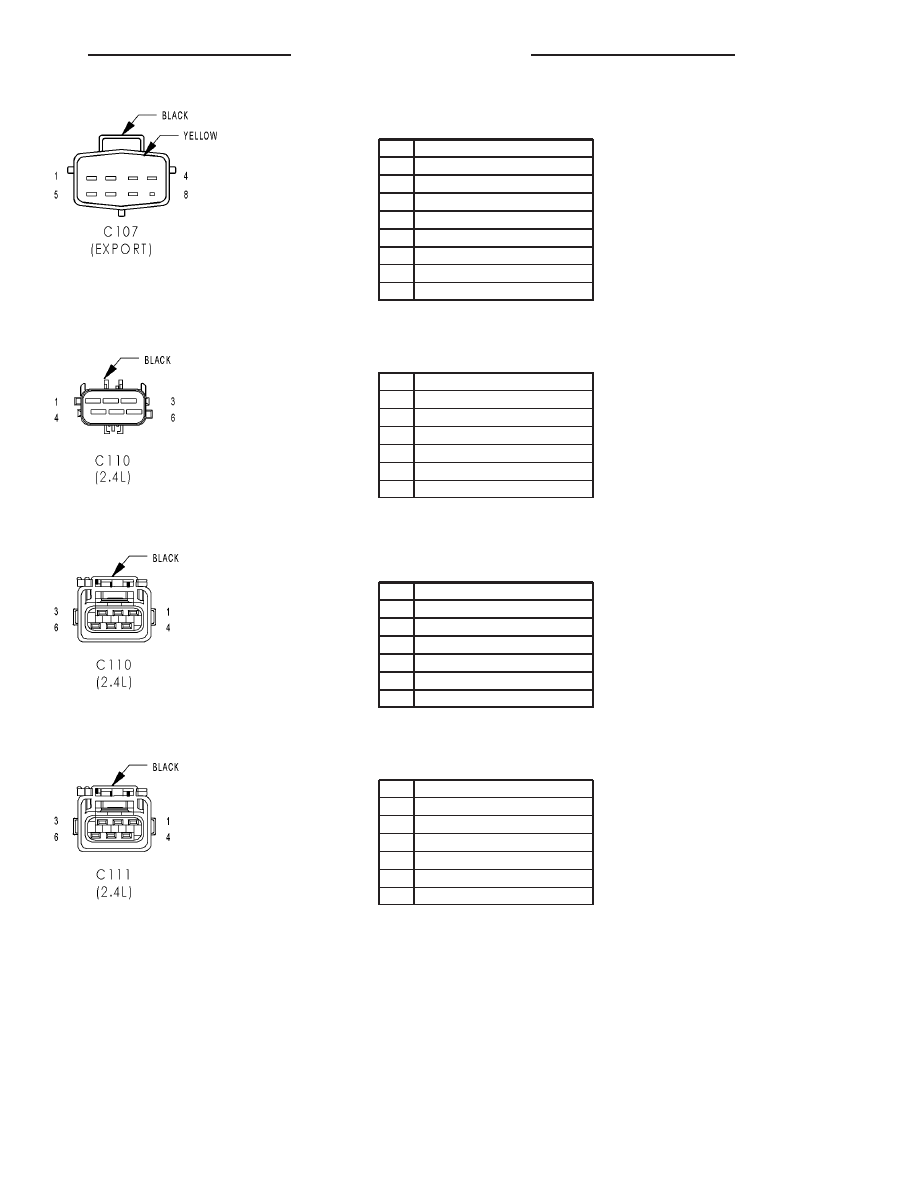

C107 (EXPORT) - BLACK/YELLOW (COMPONENT

SIDE)

CAV

CIRCUIT

1

L44 16WT

2

L34 16GY

3

L78 16BK

4

L60 16YL

5

Z344 16BR

6

L13 16RD

7

Z203 16BR

8

-

C110 (2.4L) - BLACK (ENGINE SIDE)

CAV

CIRCUIT

1

-

2

G31 18VT/LG

3

-

4

-

5

K900 18DB/DG

6

-

C110 (2.4L) - BLACK (FRONT END LIGHTING

SIDE)

CAV

CIRCUIT

1

-

2

G31 18VT/LG

3

-

4

-

5

K900 18DB/DG

6

-

C111 (2.4L) - LT. GRAY (ENGINE SIDE)

CAV

CIRCUIT

1

Z133 16BK/LG

2

T15 18YL/BR

3

-

4

Z133 16BK/LG

5

T16 18YL/OR

6

-

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

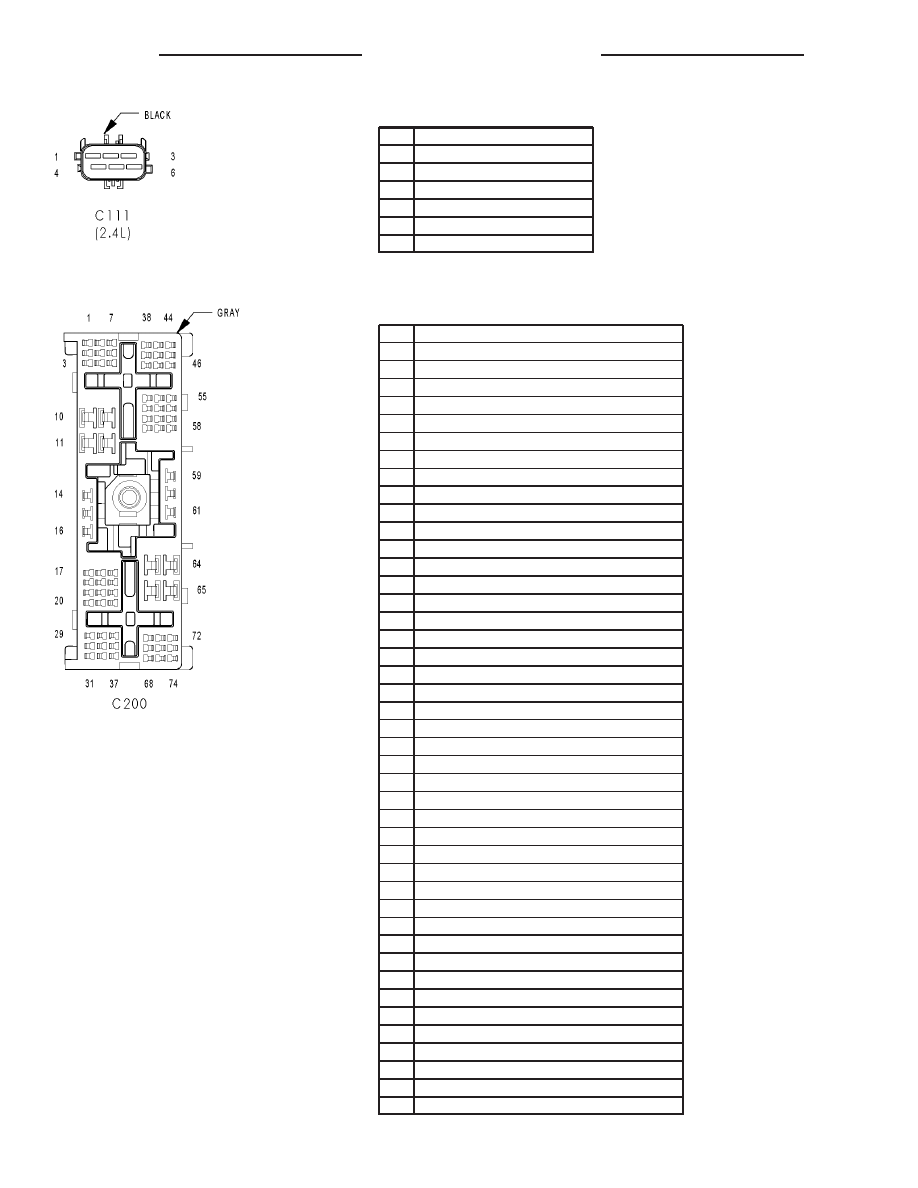

C111 (2.4L) - LT. GRAY (TRANSMISSION SIDE)

CAV

CIRCUIT

1

Z133 16BK/LG

2

T15 18YL/BR

3

-

4

Z133 16BK/LG

5

T16 18YL/OR

6

-

C200 - GRAY (BODY SIDE)

CAV

CIRCUIT

1

C151 18LB/DG (3 ZONE MTC EXCEPT EXPORT)

2

A106 20LB/RD

3

A108 20LG/RD

4

C59 20DB/LB (3 ZONE ATC)

4

C152 16LB/LG (3 ZONE MTC)

5

A128 18RD/OR (EXCEPT EXPORT)

5

P159 20TN/DG (EXPORT)

6

K32 18DB/YL

7

C53 22LB (3 ZONE ATC/MTC)

8

C16 20DB/GY (HEATED MIRRORS)

9

C22 22LB/WT (3 ZONE MTC)

9

D17 20WT/DG (3 ZONE ATC)

10

L13 20WT/YL (EXPORT)

10

C50 12DB/OR (3 ZONE MTC)

11

C7 12DB

12

D22 20WT/TN (3 ZONE ATC EXPORT)

12

Z135 12BK/LB (3 ZONE ATC EXCEPT EXPORT)

12

C153 12DB/BR (3 ZONE MTC)

13

Z849 12BK/OR (MEMORY)

14

A105 18DB/RD

15

A114 16GY/RD

16

F306 16DB/PK

17

C169 20DB/OR (3 ZONE ATC)

17

C154 20LB/OR (3 ZONE MTC)

18

C121 20DB/DG (3 ZONE MTC)

18

D22 20WT/TN (3 ZONE ATC EXCEPT EXPORT)

18

P171 20TN/YL (3 ZONE ATC EXPORT)

19

P160 18TN/LG (EXPORT)

20

F302 18GY/PK (ELECTRIC WIPER DE-ICER)

21

F2 18PK/YL

22

L78 18WT/OR (EXPORT)

22

Q102 18OR/LB (EXCEPT EXPORT)

23

Q103 18OR/LG (EXCEPT EXPORT)

23

P174 20TN/LB (EXPORT)

24

D25 20WT/VT

25

-

26

-

27

-

28

-

29

F20 22PK/WT

30

F100 18PK/VT

31

F201 18PK/OR

32

F504 20GY/PK (3 ZONE ATC)

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

RS

C200 - GRAY (BODY SIDE)

CAV

CIRCUIT

32

F850 22LB/PK (3 ZONE MTC)

33

P7 20LG/DG (HEATED SEATS)

34

P8 20LG/WT (HEATED SEATS)

35

P64 22TN (MEMORY)

36

P65 22TN/VT (MEMORY)

37

P66 22TN/LG (MEMORY)

38

P67 22TN/OR (MEMORY)

39

P68 22TN/YL (MEMORY)

40

P69 22TN/WT (MEMORY)

41

P70 20TN/LB (MEMORY EXCEPT EXPORT)

41

P70 20TN/WT (MEMORY EXPORT)

42

P71 20TN/DG (MEMORY)

43

P72 20TN/GY (MEMORY)

44

P73 20TN/YL (MEMORY)

45

P74 18TN/YL (MEMORY)

46

P75 20TN/LG (MEMORY)

47

P112 22TN/OR (AUTOMATIC DAY/NIGHT MIRROR)

47

D123 20WT/BR (RHD)

48

B25 20DG/WT (EXPORT)

48

P114 22TN/WT (AUTOMATIC DAY/NIGHT MIRROR)

49

C154 20LB/OR (3 ZONE ATC/MTC)

50

Z104 18BK/LG (PREMIUM 8 SPEAKER)

51

X156 20GY/LB (PREMIUM 8 SPEAKER)

52

X154 20GY/YL (PREMIUM 8 SPEAKER)

53

R57 18LG/GY

54

-

55

R59 18LG/TN

56

-

57

P162 18LG/DG (EXPORT)

57

T55 20YL/VT (AUTOSTICK)

58

T751 20YL

59

X15 16GY/DG (PREMIUM 8 SPEAKER)

60

A701 18BR/RD

61

X3 20DG/VT

62

C54 22LB/YL (3 ZONE MTC EXCEPT LHD EXPORT)

62

X53 22DG (LHD EXPORT)

63

X54 22GY (LHD EXPORT)

63

A701 16BR/RD (EXCEPT LHD EXPORT)

64

X51 20DG/DB (EXCEPT LHD EXPORT)

64

X55 22DG/BR (LHD EXPORT)

65

X56 22GY/BR (LHD EXPORT)

65

X52 20GY/DB (EXCEPT LHD EXPORT)

66

X53 20DG (EXCEPT LHD EXPORT)

66

C54 22LB/YL (LHD EXPORT)

67

V37 20VT

68

X51 20DG/DB (LHD EXPORT)

68

X55 20DG/BR (EXCEPT LHD EXPORT)

69

X56 20GY/BR (EXCEPT LHD EXPORT)

69

X52 20GY/DB (LHD EXPORT)

70

X57 22DG/OR

71

X58 22GY/OR

72

X153 20DG/YL (PREMIUM 8 SPEAKER)

73

K900 20DB/DG

74

X155 20DG/LB (PREMIUM 8 SPEAKER)

RS

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 23
