LAMP

BULB

VOLTAGE INDICATOR

LED

* VFD = VACUUM FLUORESCENT DISPLAY

CENTER CONSOLE LAMP
SWITCH

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Open console lid and remove tray.
(3) Using a flat bladed tool, pry up on the switch.
(4) Remove bulb from switch.

INSTALLATION

(1) Install bulb into switch.
(2) Push switch into console opening.
(3) Install tray and close lid.
(4) Connect battery negative cable.

CLUSTER ILLUMINATION
LAMPS

REMOVAL

(1) Remove the Instrument Cluster. Refer to Elec-

trical, Instrument Cluster, Removal.

(2) Turn over cluster and expose the illumination

bulb sockets.

(3) Identify which bulb is defective and twist it out

of the cluster using a counterclockwise motion.

INSTALLATION

(1) Install the new bulb socket into the cluster

using a clockwise motion.

(2) Install the Instrument Cluster. Refer to Electri-

cal, Instrument Cluster, Installation.

COURTESY LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Using a trim stick, pry lamp from door panel

(Fig. 1).

(3) Disconnect wire harness from the lamp.
(4) Remove lens from the lamp and remove bulb.

INSTALLATION

(1) Install bulb and lens to lamp.
(2) Reconnect wire harness to lamp.
(3) Press lamp into the door panel.

(4) Reconnect battery negative cable.

DOME/CARGO LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Using a flat bladed tool, pry off the lamp lens.
(3) Remove bulb from lamp.

INSTALLATION

(1) Install bulb to lamp.
(2) Press lens into place.
(3) Connect battery negative cable.

GLOVE BOX LAMP SWITCH

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Open glove box door.
(3) Push switch through from behind (Fig. 2).
(4) Disconnect wire harness from switch.
(5) Pull bulb from switch.

INSTALLATION

(1) Push bulb into switch.
(2) Connect wire harness to switch.
(3) Push switch into instrument panel.
(4) Close glove box door.
(5) Reconnect the battery negative cable.

Fig. 1 COURTESY LAMP

1 - WIRE HARNESS
2 - COURTESY LAMP

8L - 26

LAMPS/LIGHTING - INTERIOR

RS

LAMPS/LIGHTING - INTERIOR (Continued)

LIFTGATE LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Using a flat bladed tool, pry lamp from trim

panel (Fig. 3).

(3) Disconnect wire harness connector from lamp.
(4) Pry off lens and remove bulb.

INSTALLATION

(1) Install bulb and snap lens into place.
(2) Reconnect wire harness connector to lamp.
(3) Position lamp onto trim panel and snap into

place.

(4) Reconnect battery negative cable.

READING LAMP

REMOVAL

The front reading lamps are incorporated into the

overhead console. If the reading lamps require
replacement, the overhead console must be replaced.
(Refer to 8 - ELECTRICAL/OVERHEAD CONSOLE -
REMOVAL). The rear reading lamps are incorporated
into the assist handle. If the rear reading lamps
require replacement, the assist handle must be
replaced. (Refer to 23 - BODY/INTERIOR/ASSIST
HANDLE - REMOVAL). The bulbs can be serviced
separately.

(1) Disconnect and isolate the battery negative

cable.

(2) Using a flat bladed tool, pry off the lamp lens

(Fig. 4), (Fig. 5).

(3) Remove bulb from lamp (Fig. 6), (Fig. 7).

Fig. 2 GLOVE BOX LAMP/SWITCH

1 - GLOVE BOX BULB
2 - GLOVE BOX LAMP SWITCH

Fig. 3 LIFTGATE LAMP

1 - LIFTGATE LAMP
2 - WIRE HARNESS

Fig. 4 OVERHEAD CONSOLE

1 - LAMP LENS
2 - OVERHEAD CONSOLE

Fig. 5 COURTESY/READING LAMP

1 - HVAC LOUVER
2 - ASSIST HANDLE
3 - LAMP LENS

RS

LAMPS/LIGHTING - INTERIOR

8L - 27

GLOVE BOX LAMP SWITCH (Continued)

INSTALLATION

(1) Install bulb to lamp.
(2) Press lens into place.
(3) Reconnect the battery negative cable.

VANITY LAMP

REMOVAL

The vanity lamp is incorporated into the visor

assembly. If the vanity lamp needs to be replaced,
the entire visor must be replaced. The bulbs are ser-
viced separately.

(1) Disconnect and isolate the battery negative

cable.

(2)

Using a pick or other suitable tool, pry the

lens from the lamp (Fig. 8).

(3) Remove bulb.

INSTALLATION

(1) Install bulb.
(2) Snap lamp lens into position.
(3) Connect the battery negative cable.

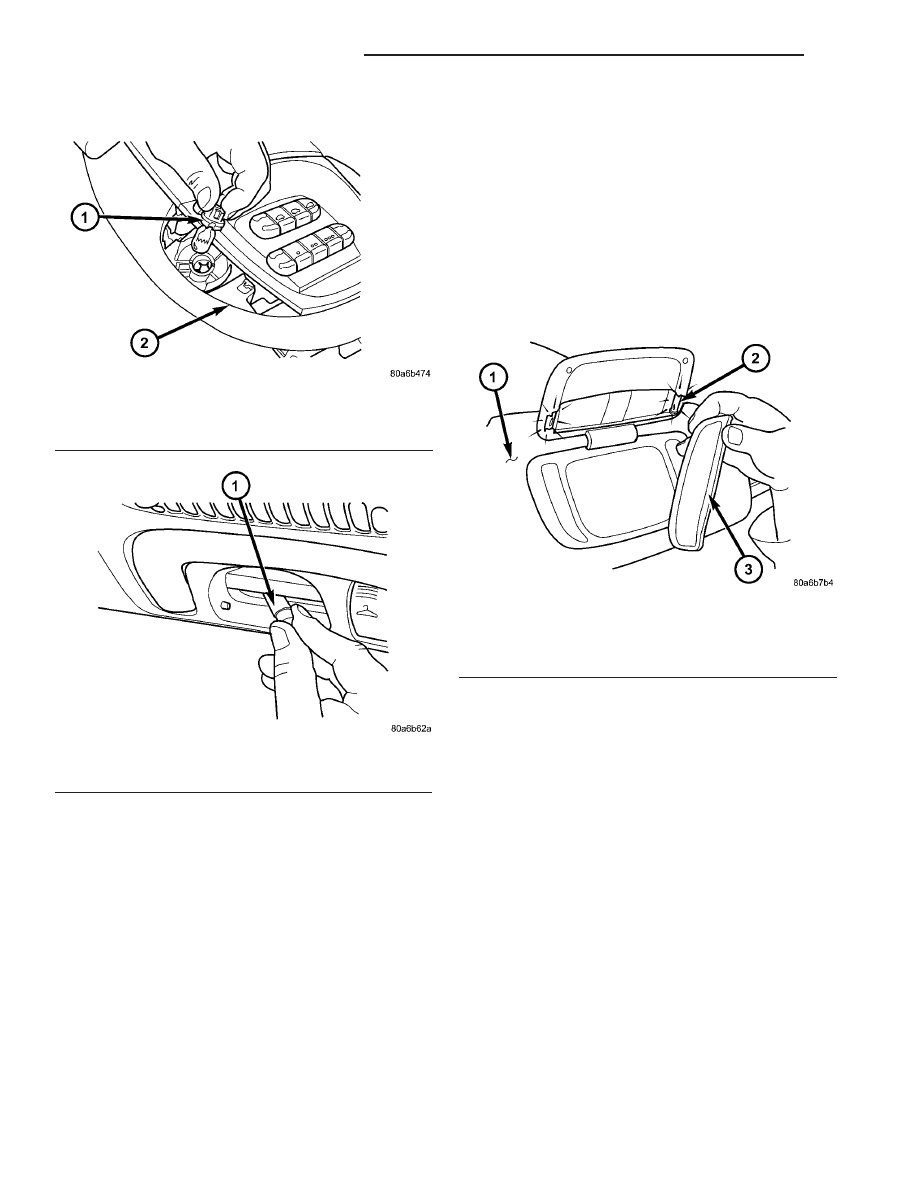

Fig. 6 OVERHEAD CONSOLE LAMP

1 - LAMP
2 - OVERHEAD CONSOLE

Fig. 7 COURTESY/READING LAMP

1 - COURTESY/READING LAMP

Fig. 8 VANITY LAMP

1 - VISOR
2 - VISOR/VANITY LAMP
3 - LENS

8L - 28

LAMPS/LIGHTING - INTERIOR

RS

READING LAMP (Continued)

MESSAGE SYSTEMS

TABLE OF CONTENTS

page

page

OVERHEAD CONSOLE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

DIAGNOSIS AND TESTING - OVERHEAD

CONSOLE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

STANDARD PROCEDURE

STANDARD PROCEDURE - READING/

COURTESY LAMP REPLACEMENT . . . . . . . . . 3

STANDARD PROCEDURE - MODULE LAMP

REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . 3

STANDARD PROCEDURE - COMPASS

CALIBRATION . . . . . . . . . . . . . . . . . . . . . . . . . 3

STANDARD PROCEDURE - COMPASS

DEMAGNETIZING . . . . . . . . . . . . . . . . . . . . . . 4

STANDARD PROCEDURE - COMPASS

VARIATION ADJUSTMENT . . . . . . . . . . . . . . . . 5

REMOVAL - OVERHEAD CONSOLE

. . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

SPECIAL TOOLS

OVERHEAD CONSOLE

. . . . . . . . . . . . . . . . . . 6

ELECTRONIC VEHICLE INFO CENTER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

DIAGNOSIS AND TESTING - ELECTRONIC

VEHICLE INFORMATION CENTER

. . . . . . . . . 7

STANDARD PROCEDURE - ELECTRONIC

VEHICLE INFORMATION CENTER
PROGRAMMING

. . . . . . . . . . . . . . . . . . . . . . . 7

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

COMPASS/MINI-TRIP COMPUTER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 9

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

DIAGNOSIS AND TESTING - COMPASS

MINI-TRIP COMPUTER

. . . . . . . . . . . . . . . . . 10

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

UNIVERSAL TRANSMITTER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

DIAGNOSIS AND TESTING - UNIVERSAL

TRANSMITTER

. . . . . . . . . . . . . . . . . . . . . . . 10

STANDARD PROCEDURE

STANDARD PROCEDURE - SETTING

TRANSMITTER CODES . . . . . . . . . . . . . . . . . 11

STANDARD PROCEDURE - ERASING

TRANSMITTER CODES . . . . . . . . . . . . . . . . . 11

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

AMBIENT TEMP SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 11

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 11

DIAGNOSIS AND TESTING

DIAGNOSIS AND TESTING - AMBIENT

TEMPERATURE SENSOR . . . . . . . . . . . . . . . 12

DIAGNOSIS AND TESTING - AMBIENT

TEMPERATURE SENSOR CIRCUIT . . . . . . . . 12

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 12

OVERHEAD CONSOLE

DESCRIPTION

Three overhead consoles are available on RS/RG

models. These are the Electronic Vehicle Information
Center

(EVIC),

Compass

Mini-Trip

Computer

(CMTC) or a Compass Temperature Computer (CT).
All consoles are equipped with two reading/courtesy
lamps and if the vehicle is equipped with a power
liftgate or power sliding door(s) the overhead console
will also include command switches for these fea-
tures. The overhead console is mounted with one
screw and two snap clips to a molded plastic retainer
bracket located above the headliner.

DESCRIPTION - COMPASS

All the available overhead consoles on this model

include Compass information. While in the compass/

temperature mode, the compass will display the
direction in which the vehicle is pointed using the
eight major compass headings (Examples: north is N,
northeast is NE). The self-calibrating compass unit
requires no adjusting in normal use. The only cali-
bration that may prove necessary is to drive the vehi-
cle in three complete circles at 5 to 8 kilometers-per-
hour (3 to 5 miles-per-hour), on level ground, in not
less than forty-eight seconds. This will reorient the
compass unit to its vehicle.

The compass unit also will compensate for magne-

tism the body of the vehicle may acquire during nor-
mal use. However, avoid placing anything magnetic
directly on the roof of the vehicle. Magnetic mounts
for an antenna, a repair order hat, or a funeral pro-
cession flag can exceed the compensating ability of
the compass unit if placed on the roof panel. Mag-
netic bit drivers used on the fasteners that hold the
overhead console assembly to the roof header can
