ALIGNMENT SCREEN PREPARATION

(1) Position vehicle on a level surface perpendicu-

lar to a flat wall 10 meters (32.8 ft.) away from front
of headlamp lens (Fig. 21).

(2) If necessary, tape a line on the floor 10 meters

(32.8 ft.) away from and parallel to the wall.

(3) Rock vehicle side-to-side three times and allow

suspension to stabilize.

(4) Jounce front suspension three times by pushing

downward on front bumper and releasing.

(5) Measure the distance from the center of head-

lamp lens to the floor. Transfer measurement to the

alignment screen (with tape). Use this line for
up/down adjustment reference.

HEADLAMP UNIT ADJUSTMENT

The low beam headlamp will project on the screen

upper edge of the beam (cut-off) at the horizontal
lamp cut-off line ± 20 mm (0.75 in.). The high beam
pattern should be correct when the low beams are
aligned properly (Fig. 22). To adjust headlamp align-
ment, rotate adjustment screws to achieve the speci-
fied low beam cut-off location.

Fig. 19 HEADLAMP ALIGNMENT SCREEN

1 - CENTER OF HEADLAMPS

3 - FRONT OF HEADLAMP

2 - HEADLAMP BEAM

4 - 7.62 METERS (25 FT.)

8L - 18

LAMPS/LIGHTING - EXTERIOR

RS

HEADLAMP UNIT (Continued)

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

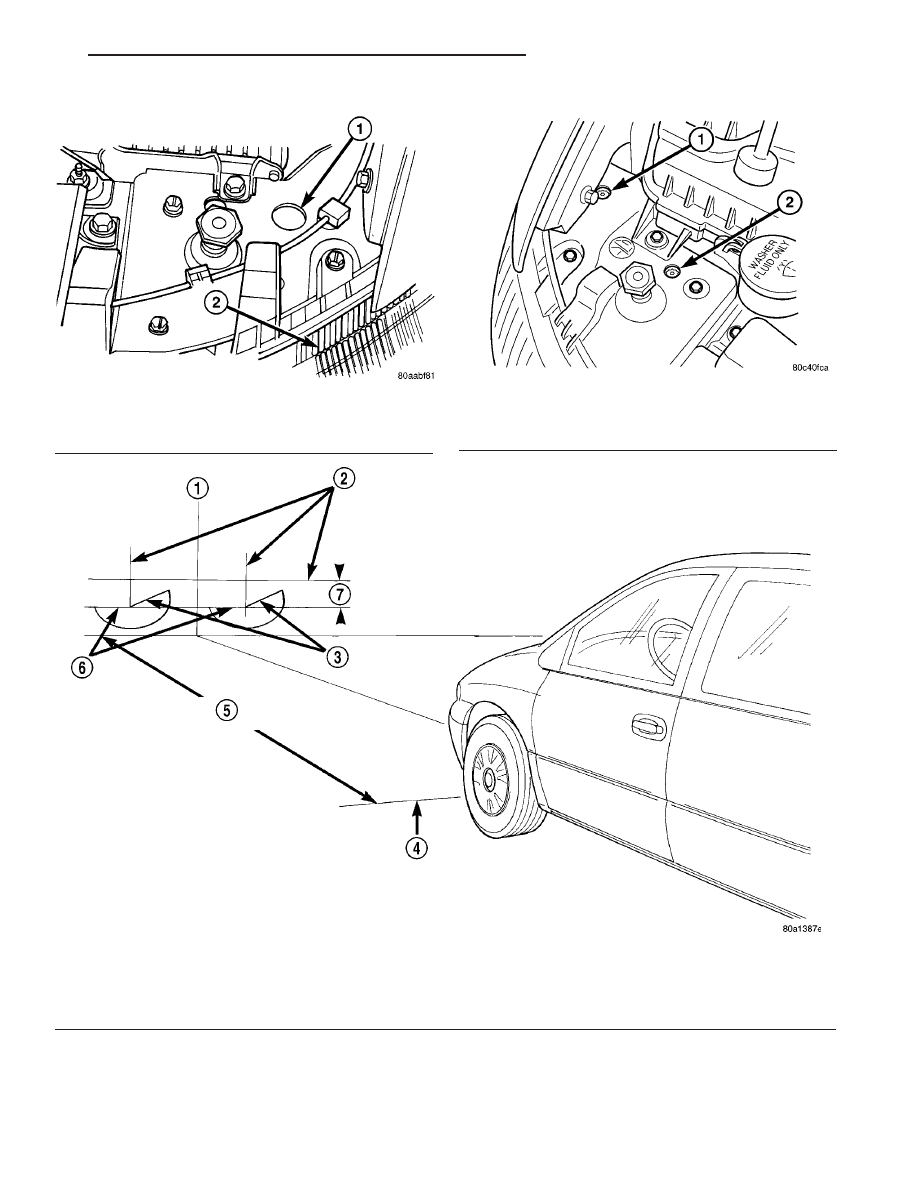

Fig. 20 HEADLAMP UNIT ADJUSTMENT

1 - ADJUSTMENT LOCATION
2 - HEADLAMP UNIT

Fig. 21 HEADLAMP UNIT ALIGNMENT SCREEN - EXPORT

1 - CENTER OF VEHICLE

5 - 10 METERS (32.8 FT.)

2 - CENTER OF HEADLAMPS

6 - HORIZONTAL CUT-OFF LINE

3 - 15° CUT-OFF LINE

7 - 110 mm (4.3 in.)

4 - FRONT OF HEADLAMP

Fig. 22 HEADLAMP UNIT ADJUSTMENT - EXPORT

1 - HEADLAMP ADJUSTMENT - HORIZONTAL
2 - HEADLAMP ADJUSTMENT - VERTICAL

RS

LAMPS/LIGHTING - EXTERIOR

8L - 19

HEADLAMP UNIT (Continued)

(2) Remove the three retaining screws (Fig. 23).

(3) Disconnect the wiring harness from the bulbs

(Fig. 24).

(4) Remove wire harness retainer from back of

headlamp unit.

(5) Remove the headlamp unit.

INSTALLATION

(1) Reconnect wire harness to the bulbs.
(2) Install wire harness retainer to headlamp unit.
(3) Install the three retaining screws.
(4) Reconnect the battery negative cable.

HEADLAMP UNIT - EXPORT

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the three retaining screws.
(3) Disconnect the central wiring harness connec-

tor from the headlamp unit.

(4) Remove the headlamp unit from vehicle.

INSTALLATION

(1) Connect the wiring harness to the headlamp

unit’s central connector.

(2) Place headlamp unit into headlamp unit pocket

in front end.

(3) Install the three retaining screws.
(4) Connect the battery negative cable.
(5) Verify vehicle and system operation.

LICENSE LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove two screws (Fig. 25).

(3) Twist bulb socket and remove (Fig. 26).
(4) Pull bulb from socket.

INSTALLATION

(1) Push bulb into socket.
(2) Install socket into lamp.
(3) Install two screws.
(4) Reconnect the battery negative cable.

Fig. 23 HEADLAMP UNIT FASTENERS

1 - HEADLAMP UNIT RETAINING SCREW
2 - HEADLAMP UNIT

Fig. 24 HEADLAMP UNIT

1 - HEADLAMP UNIT
2 - HEADLAMP
3 - PARK/TURN SIGNAL LAMP
4 - WIRE HARNESS RETAINER

Fig. 25 LICENSE PLATE LAMP UNITS

1 - SCREW
2 - LICENSE PLATE LAMP

8L - 20

LAMPS/LIGHTING - EXTERIOR

RS

HEADLAMP UNIT (Continued)

MULTI-FUNCTION SWITCH

DESCRIPTION - TURN SIGNAL SYSTEM

The turn signals are actuated with a lever on

Multi-Function Switch, located on the left side of the
steering wheel. The signals are automatically turned
off by a canceling cam (two lobes molded to the clock
spring mechanism). The cam comes in contact with
the cancel actuator on the turn signal (multi-func-
tion) switch assembly. Either cam lobe, pushing on
the cancel actuator, returns the switch to the OFF
position. The multi-function switch is a resistive
MUX switch that feeds inputs to the BCM.

OPERATION - TURN SIGNAL SYSTEM

Lane change signaling is actuated by applying par-

tial turn signal stalk movement toward the direction
desired until the indicator lamps flashes in the
instrument cluster. When the switch stalk is released
the stalk will spring back into the neutral position
turning OFF the turn signal.

With the ignition switch ON and the turn signal

switch stalk actuated left or right, current flows
through the:

• Multi-function switch

• Body Control Module

• Integrated Power Module (IPM)

• Turn indicator lamp

• Front and rear turn signal bulbs.
A chime will sound after the vehicle has traveled a

distance of approximately 1.0 mile and a speed of 15
mph, with the turn signal ON.

DIAGNOSIS AND TESTING - MULTI-FUNCTION
SWITCH

To test turn signal, headlamp beam select and opti-

cal horn portion of the multi-function switch:

(1) Remove the multi-function switch, refer to

Electrical, Lamps/Lighting - Exterior, Multi-Function
Switch, Removal, and Installation.

(2) Using an ohmmeter check the resistance read-

ings between multi-function switch pins. Refer to
Wiring Diagrams for proper pin numbers and the
MULTI-FUNCTION SWITCH RESISTANCE table.

MULTI-FUNCTION SWITCH RESISTANCE

SWITCH

POSITION

PIN NUMBER

RESISTANCE

LEFT

2 AND 3

2.7

V

± 5%

RIGHT

2 AND 3

1K

V

± 5%

OPTICAL

HORN

2 AND 4

1.7K

V

± 5%

HI BEAM

2 AND 4

2.32K

V

± 5%

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Remove upper and lower steering column

shrouds.

Refer

to

Steering,

Column,

Shroud,

Removal.

(3) Disconnect wire connector from back of multi-

function switch.

(4) Remove screws holding multi-function switch to

steering column adapter collar.

(5) Remove the multi-function switch.

INSTALLATION

(1) Position the switch on to the steering column.
(2) Install the two retaining screws.
(3) Connect the wire harness connector.
(4) Install the upper and lower steering column

shrouds. Refer to Steering, Column, Shroud, Installa-
tion.

(5) Connect the battery negative cable.

PARK/TURN SIGNAL LAMP

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Remove headlamp retaining screws.
(3) Twist socket counter - clockwise and remove

(Fig. 27).

(4) Pull bulb from socket.

INSTALLATION

(1) Push bulb into socket.
(2) Twist socket into headlamp.
(3) Install headlamp retaining screws.
(4) Reconnect battery negative cable.

Fig. 26 LICENSE PLATE LAMP - REMOVE/INSTALL

1 - LICENSE PLATE LAMP UNIT
2 - BULB

RS

LAMPS/LIGHTING - EXTERIOR

8L - 21

LICENSE LAMP (Continued)
