CRANKSHAFT OIL SEAL -
REAR

REMOVAL

This must be done with either the engine or trans-

mission removed from vehicle.

(1) Remove flywheel assembly.
(2) Pry out old crankshaft oil seal.

INSTALLATION

NOTE: To prevent potential oil leaks, DO NOT touch
the rear crankshaft inner seal. Always handle the
seal from the outer diameter.

(1) Using special tool VM.1050, install rear crank-

shaft oil seal in rear main bearing support (Fig. 69).

(2) Install engine or tranmission in vehicle.

OIL PAN

REMOVAL

(1) Disconnect negative battery cable.
(2) Raise vehicle on hoist.
(3) Drain engine oil from engine.

(4) Remove all oil pan retaining bolts and oil pan

(Fig. 70).

INSTALLATION

(1) Clean oil pan and sealing surfaces. Inspect oil

pan and engine block.

(2) Install oil pan, gasket, and retaining bolts (Fig.

70).

(3) Be sure power steering line brackets are in

proper location (Fig. 70).

(4) Torque oil pan bolts to 11.8N·m.
(5) Lower vehicle.
(6) Refill engine oil to proper level.
(7) Connect negative battery cable.

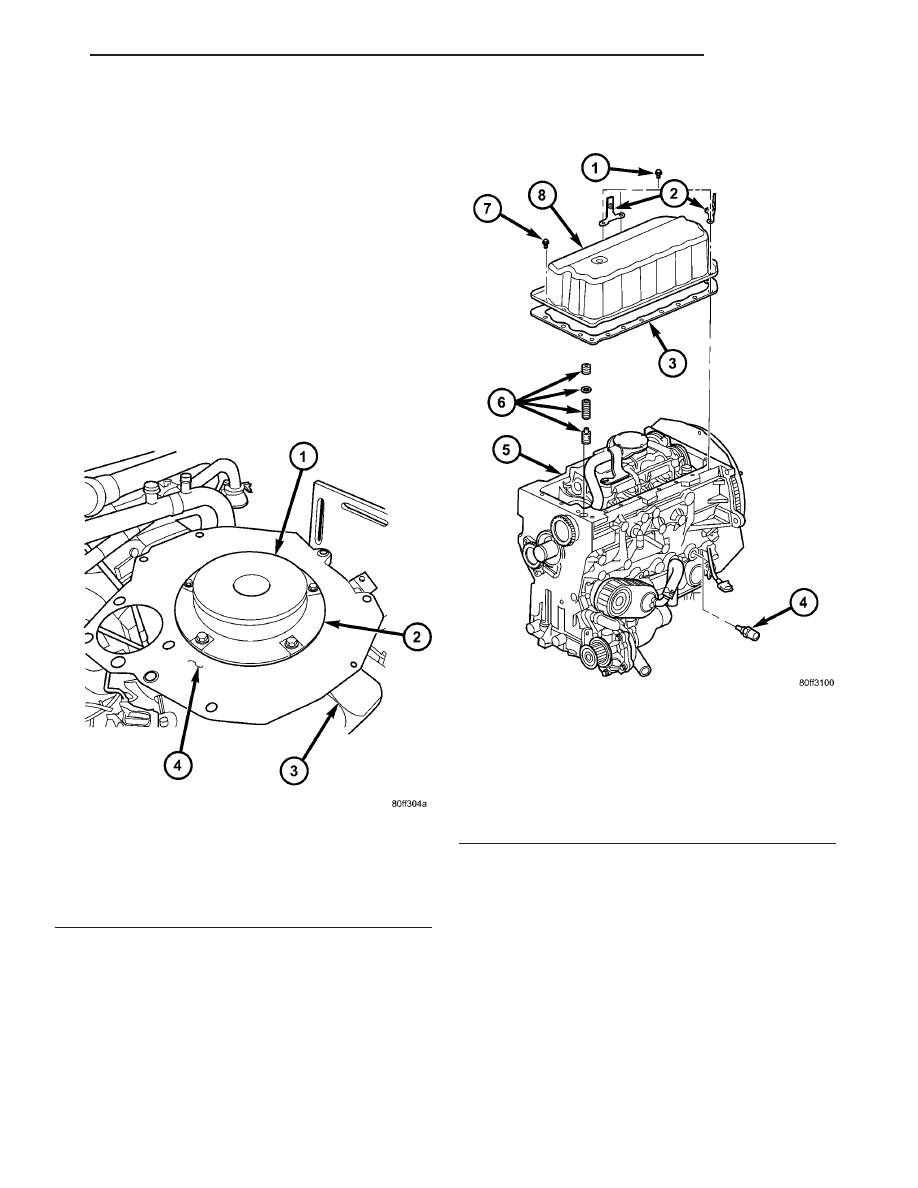

Fig. 69 REAR CRANKSHAFT OIL SEAL

INSTALLATION USING VM.1050

1 - SPECIAL TOOL VM.1050
2 - REAR MAIN BEARING SUPPORT
3 - OIL PAN
4 - ENGINE TO TRANSMISSION ADAPTER PLATE

Fig. 70 OIL PAN AND PRESSURE RELIEF VALVE

1 - OIL PAN RETAINING BOLTS
2 - POWER STEERING LINE BRACKETS
3 - OIL PAN GASKET
4 - OIL PRESSURE SENSOR
5 - ENGINE BLOCK
6 - OIL PRESSURE RELIEF VALVE
7 - OIL PAN RETAINING BOLTS
8 - OIL PAN

RG

ENGINE

9 - 49

OIL PUMP

REMOVAL

REMOVAL

(1) Disconnect negative battery cable.
(2) Remove power steering belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

(3) Remove accessory drive belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

(4) Remove timing belt outer cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - REMOVAL).

(5) Remove timing belt (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - REMOVAL).

(6) Remove timing belt inner cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - REMOVAL).

(7) Remove front engine cover (Refer to 9 -

ENGINE/ENGINE

BLOCK/ENGINE

COVER

-

REMOVAL).

(8) Remove crankshaft sprocket (Fig. 71).
(9) Remove oil pump retaining bolts and remove

pump from engine block (Fig. 71).

REMOVAL

(1) Disconnect negative battery cable.
(2) Raise vehicle on hoist.
(3) Remove oil pan (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - REMOVAL).

(4) Remove oil pump pickup tube retaining bolt

and pull pickup tube from engine block (Fig. 72).

INSTALLATION

INSTALLATION

(1) Lubricate oil pump rotor with engine oil.
(2) Install oil pump in bore in engine block (Fig.

71).

(3) Install oil pump retaining bolts (Fig. 71).

Torque bolts to 10.8N·m.

(4) Install crankshaft sprocket (Fig. 71). Torque

bolts to 10.8N·m.

(5) Install

front

engine

cover

(Refer

to

9

-

ENGINE/ENGINE

BLOCK/ENGINE

COVER

-

INSTALLATION).

(6) Install timing belt inner cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - INSTALLATION).

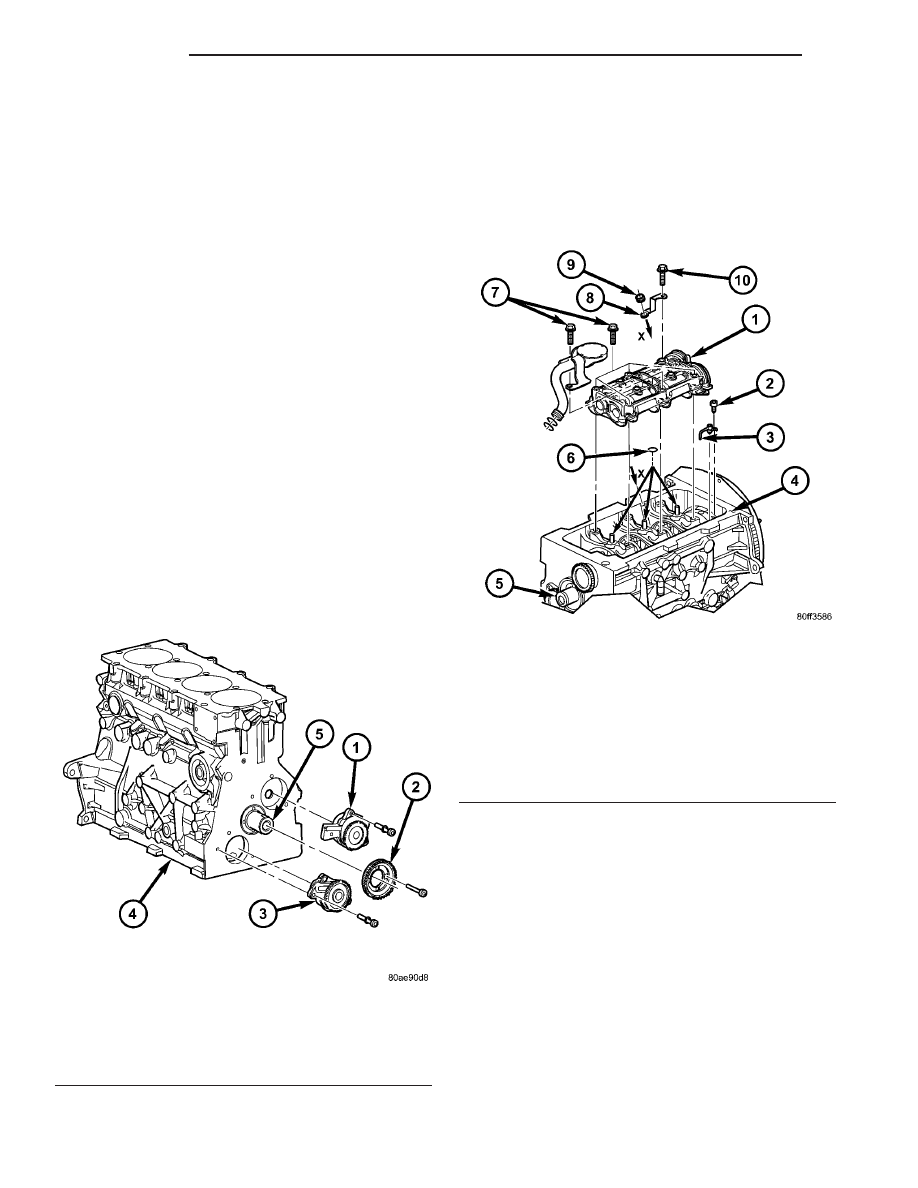

Fig. 71 OIL PUMP AND VACUUM PUMP

1 - VACUUM PUMP
2 - CRANKSHAFT SPROCKET
3 - OIL PUMP
4 - ENGINE BLOCK
5 - CRANKSHAFT

Fig. 72 OIL PUMP PICKUP TUBE ASSEMBLY

1 - BALANCE SHAFT
2 - OIL JET RETAINING BOLT
3 - OIL JET
4 - ENGINE BLOCK
5 - CRANKSHAFT
6 - O- RING(S)
7 - BALANCE SHAFT RETAINING BOLTS
8 - OIL DIPSTICK TUBE RETAINER
9 - RUBBER BUSHING
10 - RETAINING BOLT

9 - 50

ENGINE

RG

(7) Install timing belt (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

(8) Install timing belt outer cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - INSTALLATION).

(9) Install accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY DRIVE/DRIVE BELTS - INSTAL-
LATION).

(10) Install power steering belt (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(11) Connect negative battery cable.

INSTALLATION

(1) Lubricate o-ring on oil pump pickup tube with

engine oil.

(2) Install pickup tube in engine block and install

retaining bolt (Fig. 72). Torque bolt to 32.4N·m.

(3) Install oil pan (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - INSTALLATION).

(4) Refill engine oil to proper level.
(5) Connect negative battery cable.

OIL PRESSURE SENSOR/
SWITCH

DESCRIPTION

The oil pressure switch is located on the right side

of the engine block. The switch screws into the
engines main oil gallery (Fig. 73).

REMOVAL

(1) Disconnect negative battery cable.
(2) Raise vehicle on hoist.
(3) Disconnect oil pressure switch electrical con-

nector (Fig. 73).

(4) Remove oil pressure switch from engine block.

INSTALLATION

(1) Apply Mopar

t Thread Sealant to the switch

threads.

(2) Install oil pressure switch in engine block.
(3) Connect oil pressure switch electrical connector

(Fig. 73).

(4) Lower vehicle.
(5) Start engine and check for leaks.
(6) Check and adjust oil level as necessary.

OIL PRESSURE RELIEF VALVE

DESCRIPTION

The oil pressure relief valve mounts in the front of

the engine block and is used to control oil flow
through the engines lubrication system (Fig. 74).

REMOVAL

(1) Remove engine oil pan (Refer to 9 - ENGINE/

LUBRICATION/OIL PAN - REMOVAL).

Fig. 73 VIEW-REAR ENGINE

1 - SUSPENSION CRADLE
2 - ENGINE BLOCK
3 - OIL PRESSURE SWITCH
4 - VEHICLE SPEED SENSOR
5 - TRANSMISSION

Fig. 74 OIL PRESSURE RELIEF VALVE

1 - O-RING
2 - OIL PRESSURE RELIEF VALVE CAP
3 - OIL PRESSURE RELIEF VALVE SPRING
4 - OIL PRESSURE RELIEF VALVE PLUNGER

RG

ENGINE

9 - 51

OIL PUMP (Continued)

(2) Using special tool VM.1054, remove oil pres-

sure relief valve from engine block (Fig. 75).

INSTALLATION

(1) Thoroughly clean all components and relief

valve pocket in cylinder block.

(2) Lubricate all oil pressure relief valve compo-

nents with engine oil.

(3) Install oil pressure relief valve plunger, spring,

and cap.

(4) Using special tool VM.1059, push oil pressure

relief valve cap in untill flush with engine block (Fig. 76).

(5) Install oil pan (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - INSTALLATION).

OIL COOLER & LINES

REMOVAL

(1) Drain cooling system (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

(2) Raise vehicle on hoist.
(3) Remove oil filter (Refer to 9 - ENGINE/LUBRI-

CATION/OIL FILTER - REMOVAL).

(Fig. 77).

Fig. 75 OIL PRESSURE RELIEF VALVE REMOVAL

1 - VM.1054
2 - OIL PRESSURE RELIEF VALVE
3 - ENGINE BLOCK
4 - OIL PUMP

Fig. 76 OIL PRESSURE RELIEF VALVE

INSTALLATION

1 - VM.1059
2 - OIL PRESSURE RELIEF VALVE
3 - ENGINE BLOCK
4 - OIL PUMP

Fig. 77 OIL FILTER

1 - OIL FILTER
2 - OIL COOLER

9 - 52

ENGINE

RG

OIL PRESSURE RELIEF VALVE (Continued)
