(8) Roll seat back cover upward to show hog rings.

Cut hog rings to free cover (Fig. 109) and (Fig. 110).

(9) Separate seat back cover and foam.

INSTALLATION

INSTALLATION

WARNING: BEFORE SERVICING THE SEAT BACK
COVER THE AIRBAG SYSTEM MUST BE DIS-
ARMED. FAILURE TO DO SO MAY RESULT IN ACCI-
DENTAL

DEPLOYMENT

OF

THE

AIRBAG

AND

POSSIBLE

PERSONAL

INJURY.

REFER

TO

RESTRAINT

SYSTEMS

FOR

SERVICE

PROCE-

DURES.

(1) Place seat back cover into position on the cush-

ion and seat frame.

(2) Install hog rings attaching seat cover to the

cushion (Fig. 111).

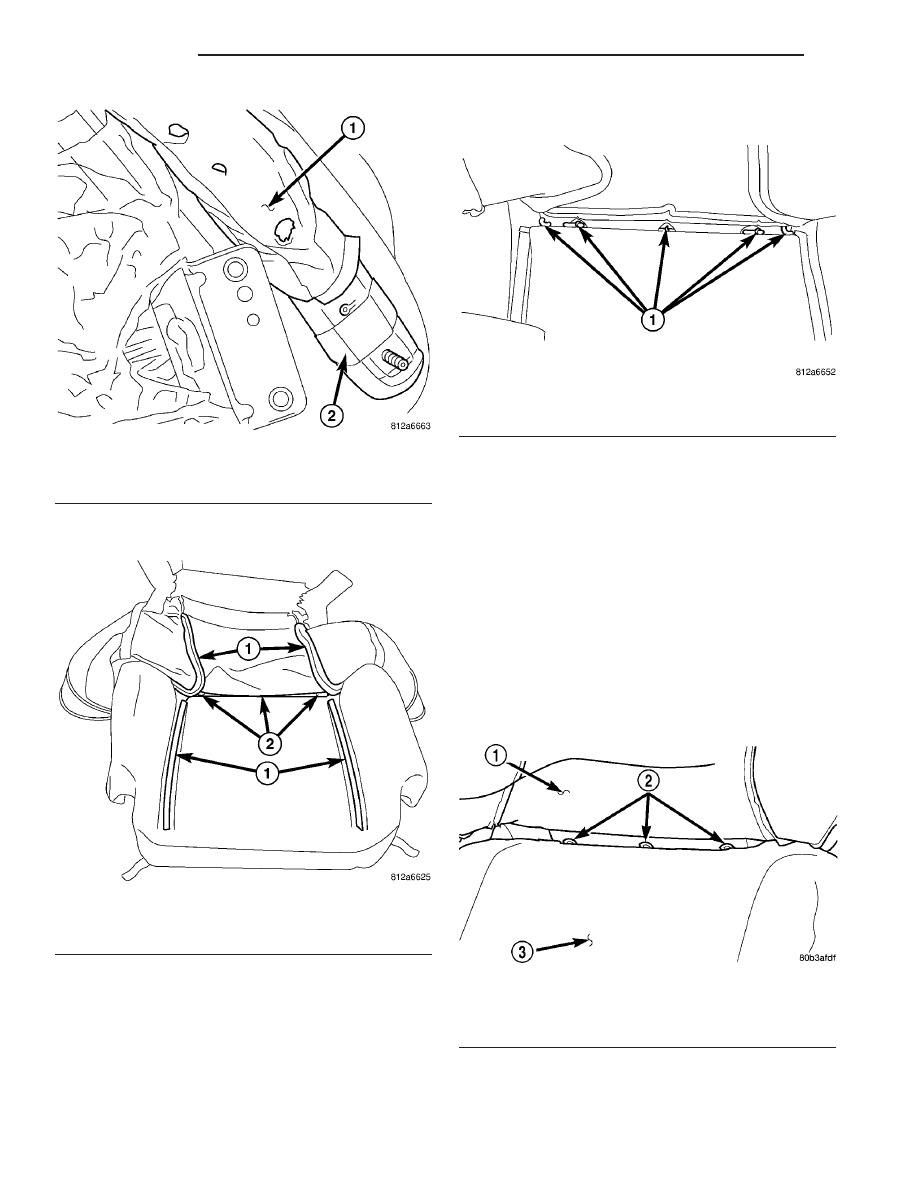

Fig. 108 AIR BAG MODULE 2

1 - SEAT BACK COVER SLEEVE
2 - AIRBAG MODULE

Fig. 109 SEAT BACK FOAM AND COVER

1 - HOOK AND LOOP
2 - HOG RINGS

Fig. 110 SEAT BACK FOAM AND COVER 2

1 - HOG RINGS

Fig. 111 FRONT SEAT BACK HOG RINGS

1 - SEAT COVER
2 - HOG RINGS
3 - CUSHION

23 - 174

SEATS

PT

FRONT SEAT BACK COVER/FOAM (Continued)

(3) Place seat airbag into sleeve in the seat back

cover.

(4) Install nuts attaching seat airbag to seat back

frame (Fig. 112).

(5) Install screw attaching seat airbag plastic

cover (Fig. 113).

(6) Connect any electrical connectors and secure

wire harness with wire ties under the seat cushion, if
equipped.

Install two front side and two rear screws attach-

ing seat cushion (Fig. 114) and (Fig. 115).

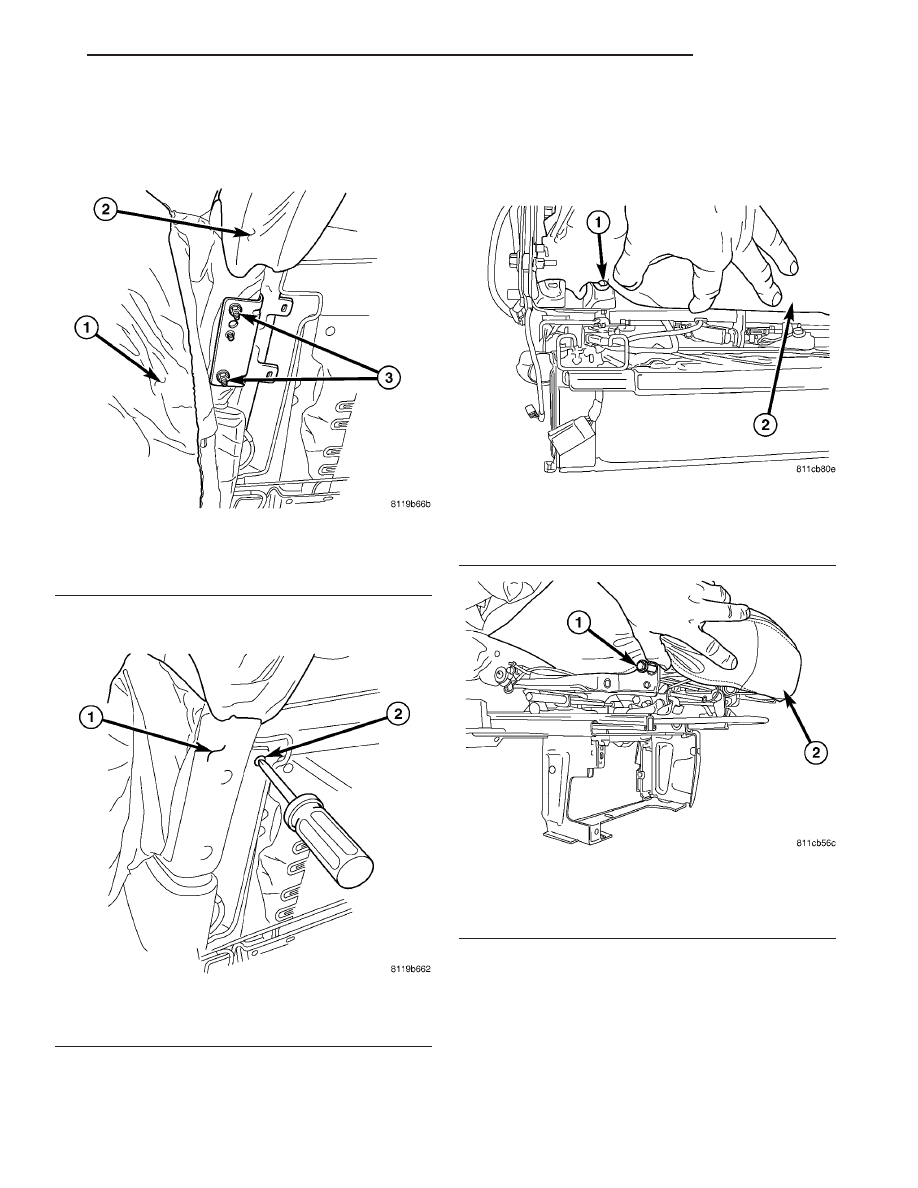

Fig. 112 SEAT AIRBAG MOUNTING BRACKET

1 - SEAT BACK COVER
2 - SEAT BACK CUSHION
3 - SEAT AIRBAG ATTACHING NUTS

Fig. 113 SIDE AIRBAG PLASTIC COVER

1 - SIDE AIRBAG PLASTIC COVER
2 - ATTACHING SCREW

Fig. 114 REAR ATTACHING SCREW - FRONT SEAT

CUSHION

1 - REAR ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 115 FRONT SIDE ATTACHING SCREW FRONT

CUSHION

1 - FRONT SIDE ATTACHING SCREW
2 - FRONT SEAT CUSHION

PT

SEATS

23 - 175

FRONT SEAT BACK COVER/FOAM (Continued)

(7) Engage the lower seat cover J-straps (Fig. 116).

(8) Engage seat back cover J-straps (Fig. 117)

(9) Install front seat back panel (Fig. 118).
(10) Install upper riser shield, if equipped.

(11) Install the inner seat cushion shield and inner

seat belt (Fig. 119). Tighten seat belt anchor bolt to
40 N·m (30 ft. lbs.) torque.

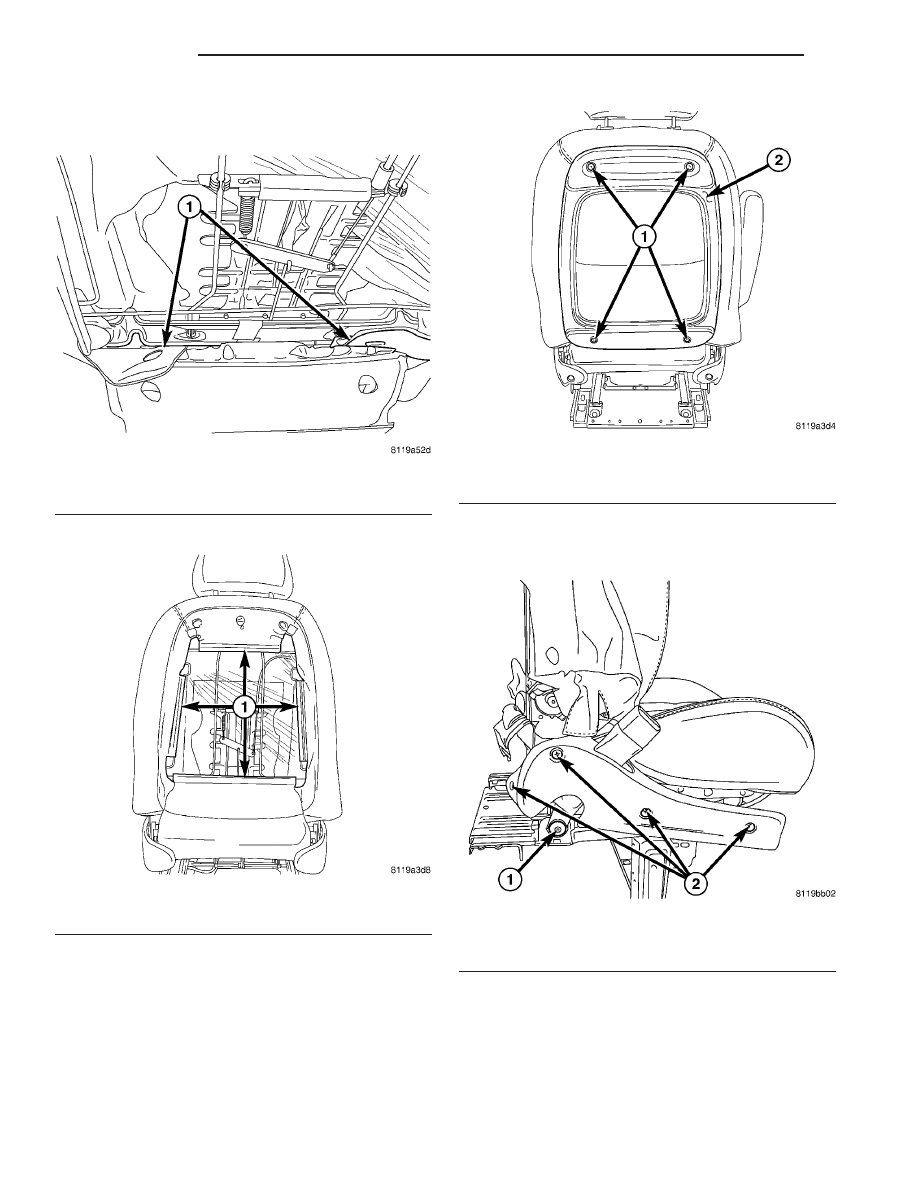

Fig. 116 FRONT SEAT BACK LOWER J-STRAPS

1 - LOWER J-STRAPS

Fig. 117 FRONT SEAT COVER J-STRAPS

1- J-STRAPS

Fig. 118 FRONT SEAT BACK PANEL

1 - ATTACHING SCREWS
2 - FRONT SEAT BACK PANEL

Fig. 119 INNER SEAT CUSHION SHIELD - INBOARD

1 - FRONT INNER SEAT BELT ATTACHING SCREW
2 - SHIELD ATTACHING SCREWS

23 - 176

SEATS

PT

FRONT SEAT BACK COVER/FOAM (Continued)

(12) Connect wire connectors, if equipped. Install

seat back recliner handle/fold flat handle and front
seat cushion shield. (Fig. 120).

(13) Install seat armrest and lumbar handle if

equipped (Fig. 121).

(14) Install seat armrest plug (Fig. 122).

(15) Install headrest adjuster caps. Aligning tab

notch in the sleeve and pushing downward till it
locks into position (Fig. 123).

(16) Install headrest (Fig. 124).

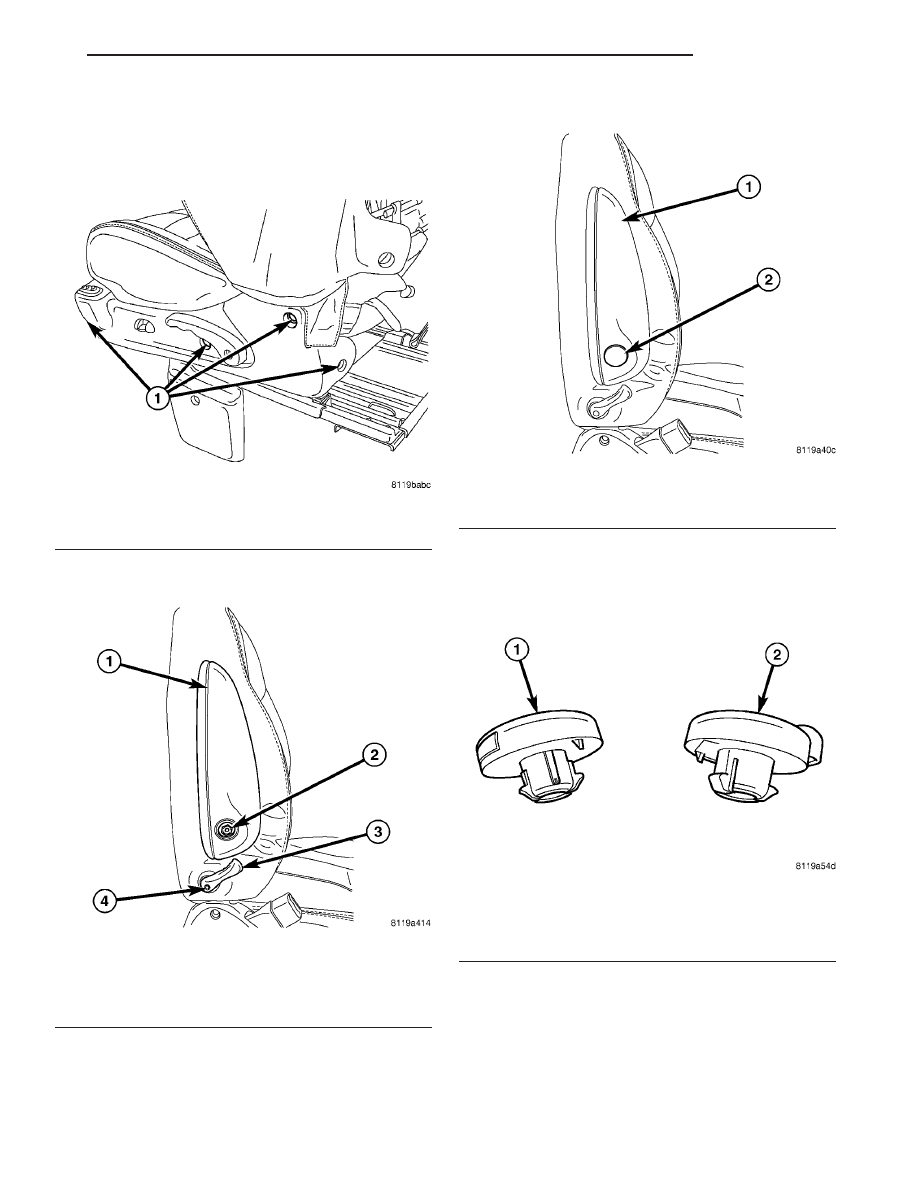

Fig. 120 SEAT SHIELD - OUTBOARD

1 - ATTACHING SCREWS

Fig. 121 ARMREST SCREW

1 - ARMREST
2 - ARMREST SCREW
3 - LUMBAR HANDLE
4 - LUMBAR HANDLE SCREW

Fig. 122 ARMREST PLUG

1 - ARMREST
2 - PLUG

Fig. 123 HEADREST ADJUSTER CAP RIGHT AND

LEFT

1 - HEADREST ADJUSTER CAP WITH RELEASE TAB
2 - HEADREST ADJUSTER CAP WITH BUTTON

PT

SEATS

23 - 177

FRONT SEAT BACK COVER/FOAM (Continued)
