(10) Pull the zipper end(s) down on each side of

the seat back and zip the front seat back cover (Fig.
78) and (Fig. 79).

(11) Pull the seat cover together and engage seat

back cover locking strip across lower back cover (Fig.
80) and (Fig. 81).

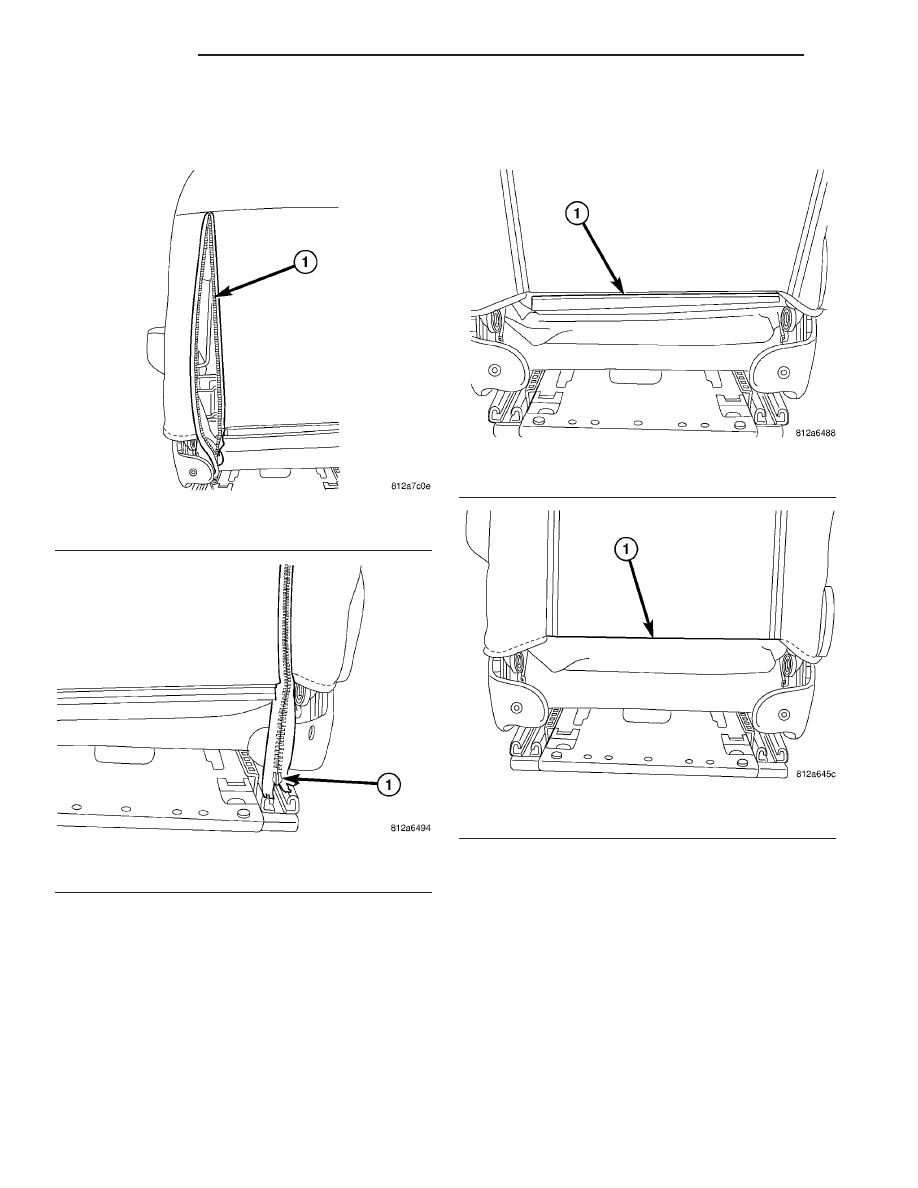

Fig. 78 SEAT BACK

1 - UNZIP SEAT BACK COVER

Fig. 79 ZIPPER

1 - FRONT SEAT ZIPPER

Fig. 80 SEAT BACK

1 - RELEASE LOCKING STRIP

Fig. 81 SEAT BACK

1 - FRONT SEAT LOCKING STRIP

23 - 166

SEATS

PT

FRONT SEAT BACK (Continued)

(12) Install seat armrest (Fig. 82).

(13) Install seat armrest plug (Fig. 83).

(14) Connect wire connectors, if equipped. Install

the seat back recliner handle/fold flat handle and
front outboard seat cushion shield (Fig. 84) and (Fig.
85).

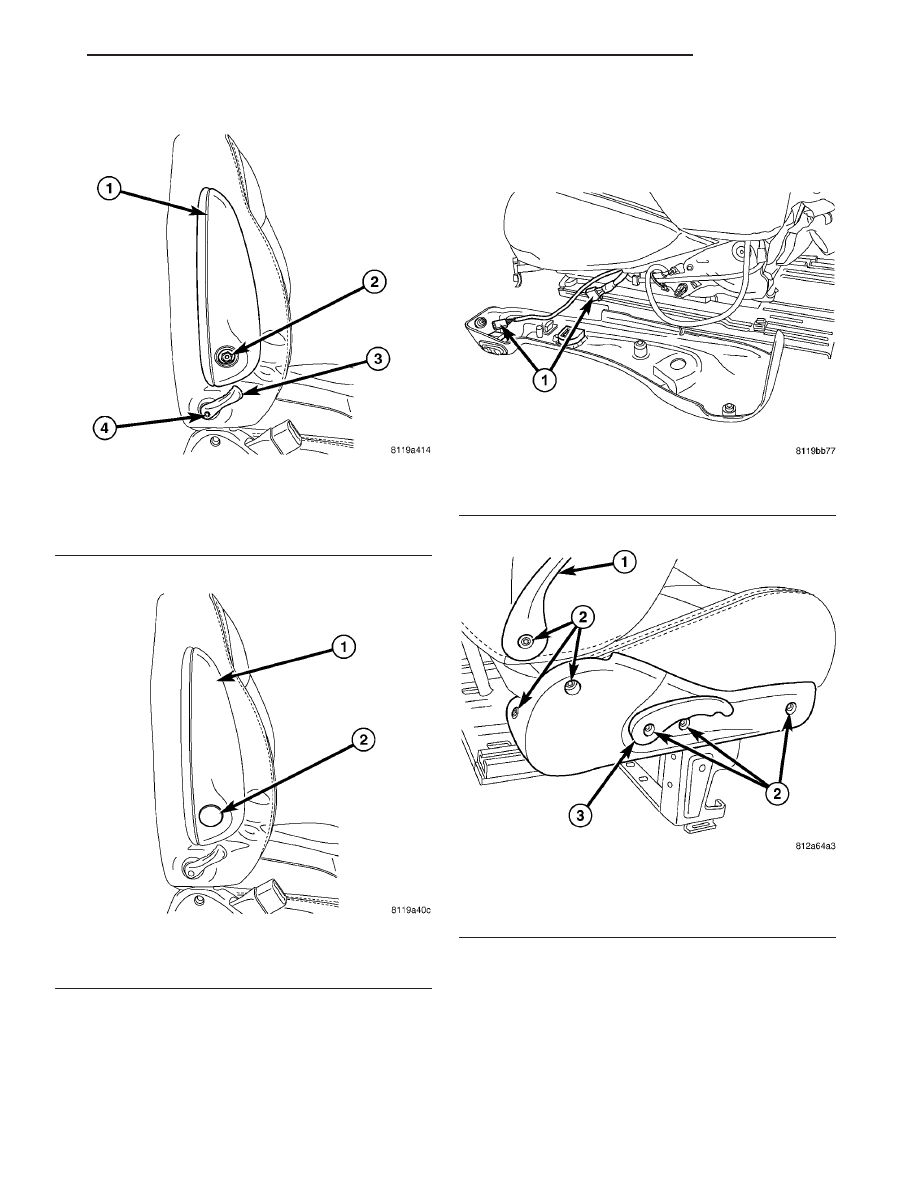

Fig. 82 ARMREST SCREW

1 - ARMREST
2 - ARMREST SCREW
3 - LUMBAR HANDLE
4 - LUMBAR HANDLE SCREW

Fig. 83 ARMREST PLUG

1 - ARMREST
2 - PLUG

Fig. 84 SEAT SIDE SHIELD WIRE CONNECTORS

1 - WIRE CONNECTORS

Fig. 85 HANDLES

1 - TILT FORWARD HANDLE
2 - ATTACHING SCREWS
3 - RECLINING HANDLE

PT

SEATS

23 - 167

FRONT SEAT BACK (Continued)

(15) Install front seat inboard cushion side shield

(Fig. 86).

(16) Install seat from vehicle (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

FRONT SEAT BACK COVER/
FOAM

REMOVAL

REMOVAL

WARNING: BEFORE SERVICING THE SEAT BACK
COVER THE AIRBAG SYSTEM MUST BE DIS-
ARMED. FAILURE TO DO SO MAY RESULT IN ACCI-
DENTAL

DEPLOYMENT

OF

THE

AIRBAG

AND

POSSIBLE

PERSONAL

INJURY.

REFER

TO

RESTRAINT

SYSTEMS

FOR

SERVICE

PROCE-

DURES.

(1) Remove seat from vehicle.
(2) Remove headrest (Fig. 87).

(3) Remove headrest adjuster caps (Fig. 88) and

(Fig. 89).

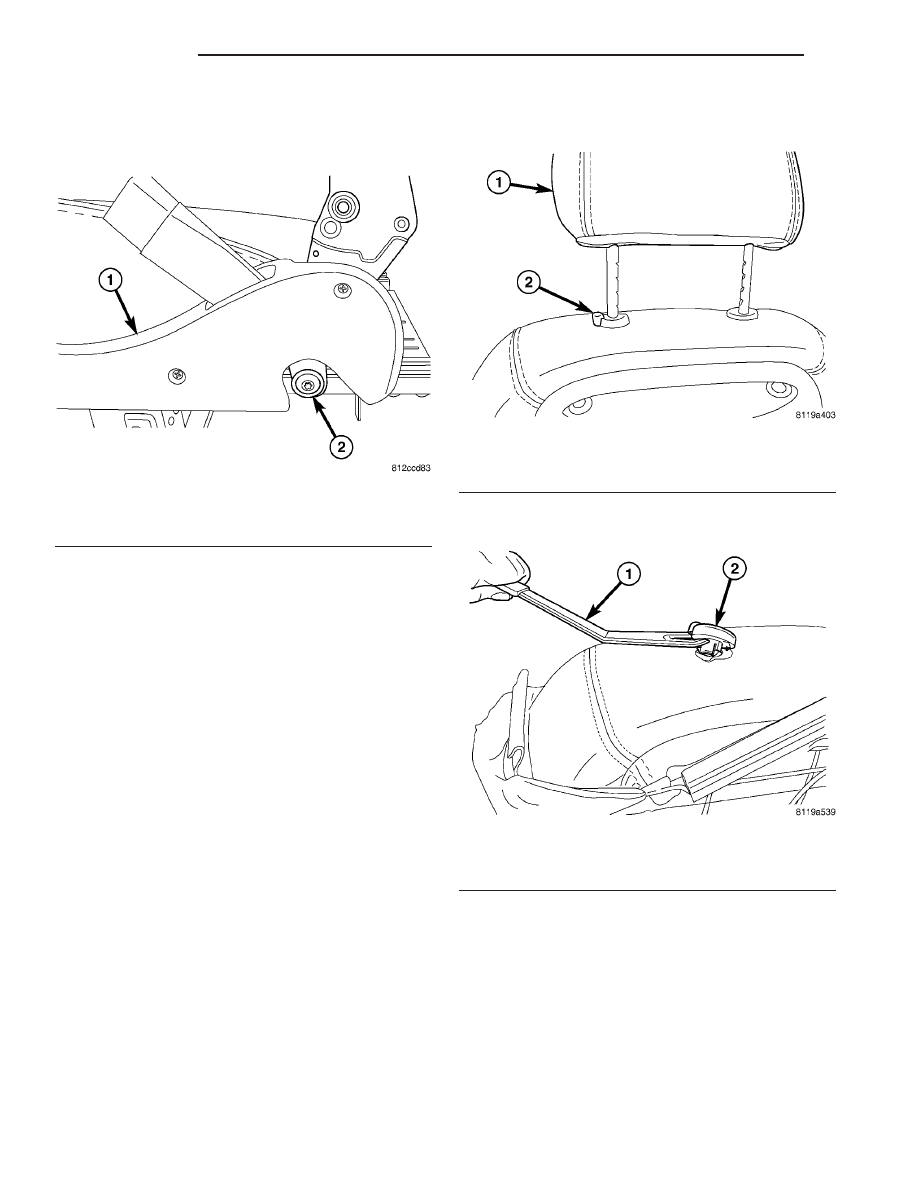

Fig. 86 SIDE SHIELD

1 - SIDE CUSHION SHIELD
2 - SEAT BELT ATTACHING BOLT

Fig. 87 HEADREST

1 - FRONT HEADREST
2 - RELEASE BUTTON

Fig. 88 HEADREST ADJUSTER CAP

1 - TRIM TOOL
2 - HEADREST ADJUSTER CAP

23 - 168

SEATS

PT

FRONT SEAT BACK (Continued)

(4) Remove seat armrest plug (Fig. 90).

(5) Remove seat armrest and lumbar handle if

equipped (Fig. 91).

(6) Remove upper riser shield, if equipped.
(7) Remove front seat back panel (Fig. 92).

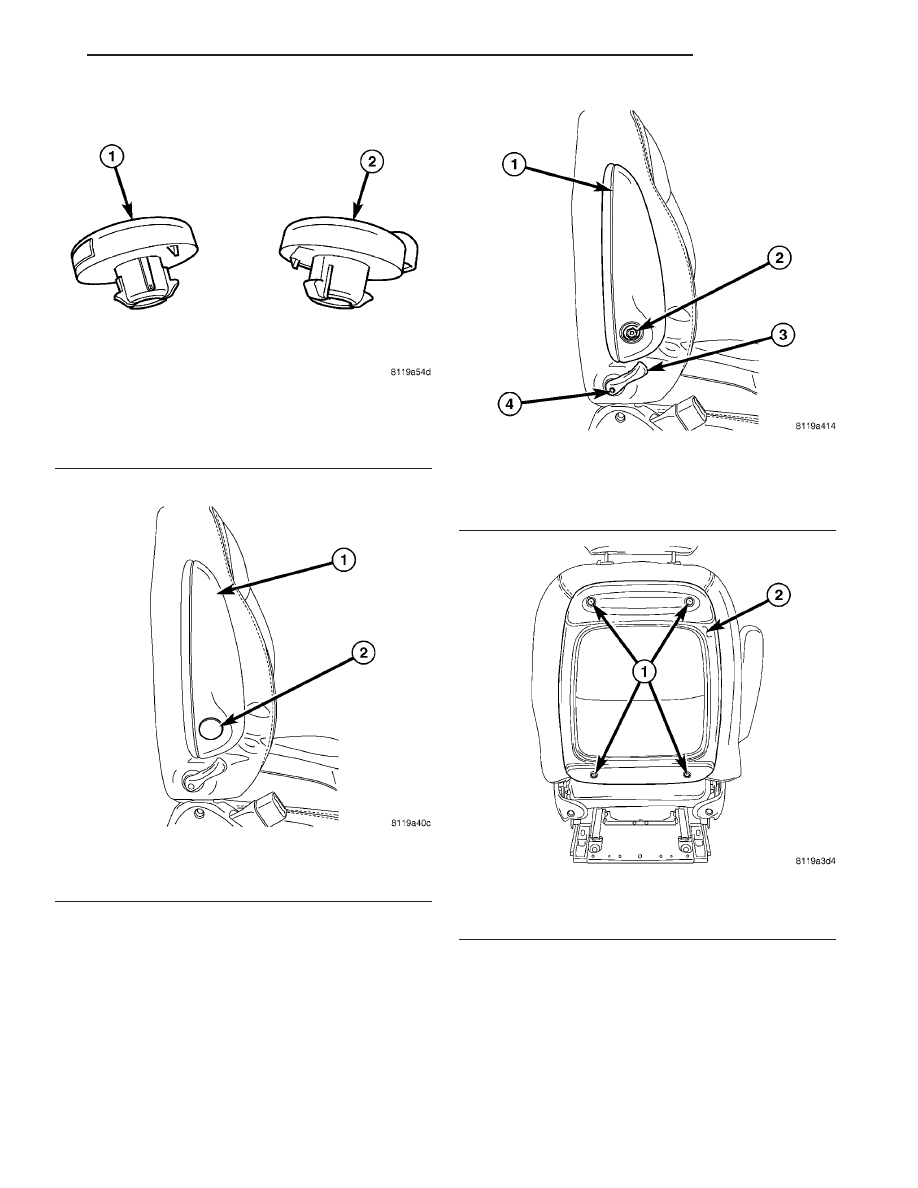

Fig. 89 HEADREST ADJUSTER CAP RIGHT AND

LEFT

1 - HEADREST ADJUSTER CAP WITH RELEASE TAB
2 - HEADREST ADJUSTER CAP WITH BUTTON

Fig. 90 ARMREST PLUG

1 - ARMREST
2 - PLUG

Fig. 91 ARMREST SCREW

1 - ARMREST
2 - ARMREST SCREW
3 - LUMBAR HANDLE
4 - LUMBAR HANDLE SCREW

Fig. 92 FRONT SEAT BACK PANEL

1 - ATTACHING SCREWS
2 - FRONT SEAT BACK PANEL

PT

SEATS

23 - 169

FRONT SEAT BACK COVER/FOAM (Continued)
