(6) Disengage seat back cover locking strip across

lower back cover (Fig. 47) and (Fig. 48).

(7) Pull the zipper end(s) out on each side of the

seat back and unzip the front seat back cover (Fig.
49) and (Fig. 50).

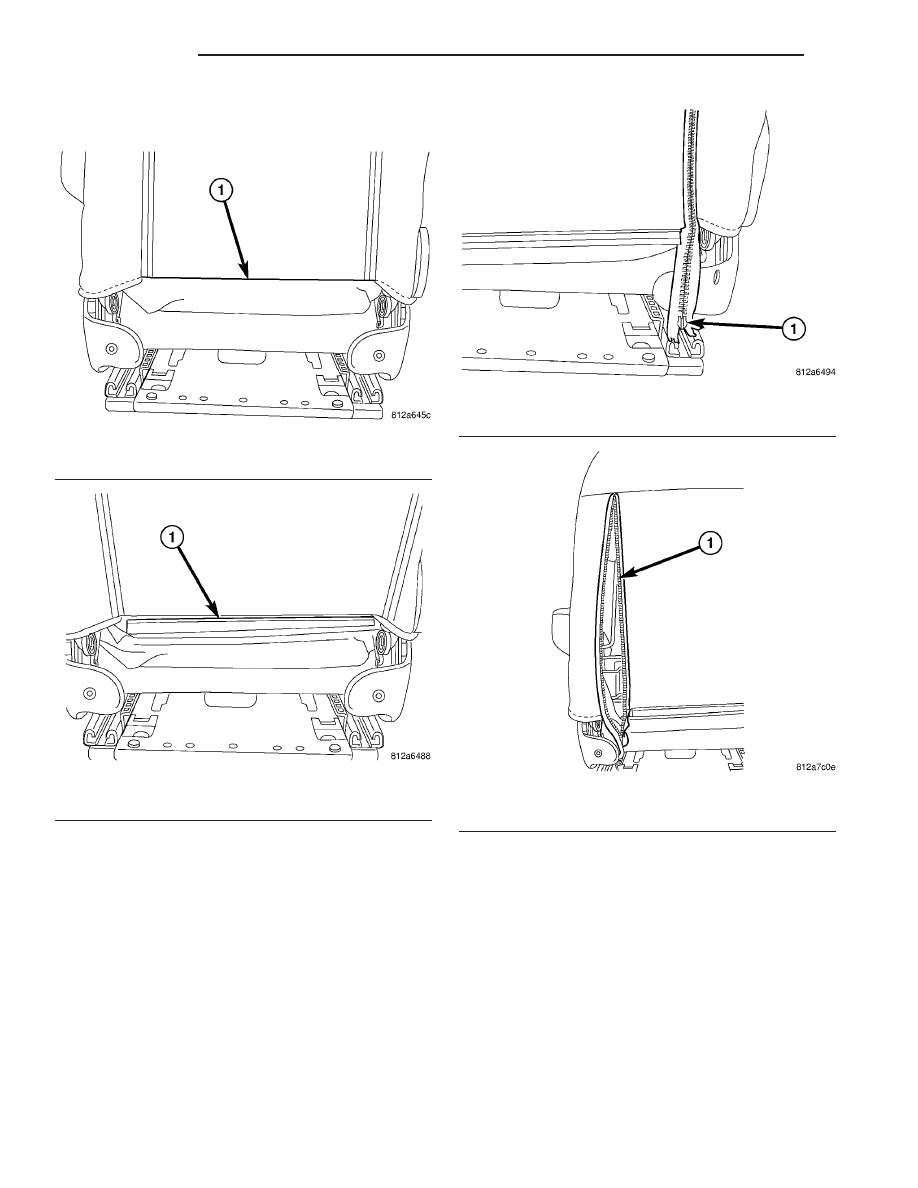

Fig. 47 SEAT BACK

1 - FRONT SEAT LOCKING STRIP

Fig. 48 SEAT BACK 2

1 - RELEASE LOCKING STRIP

Fig. 49 ZIPPER

1 - FRONT SEAT ZIPPER

Fig. 50 SEAT BACK 6

1 - UNZIP SEAT BACK COVER

23 - 158

SEATS

PT

FRONT SEAT BACK (Continued)

(8) Cut hog rings and release cover (Fig. 51).

(9) Remove upper riser shield, if equipped.
(10) Move seat cover and cushion to access the

front seat back recliner.

(11) Remove two attaching lumbar actuator screws

from the inner seat back frame (Fig. 52).

(12) Move lumbar actuator free the front seat back

recliner (Fig. 53).

(13) Remove screws attaching recliner to seat back

cushion frame on both sides (Fig. 54).

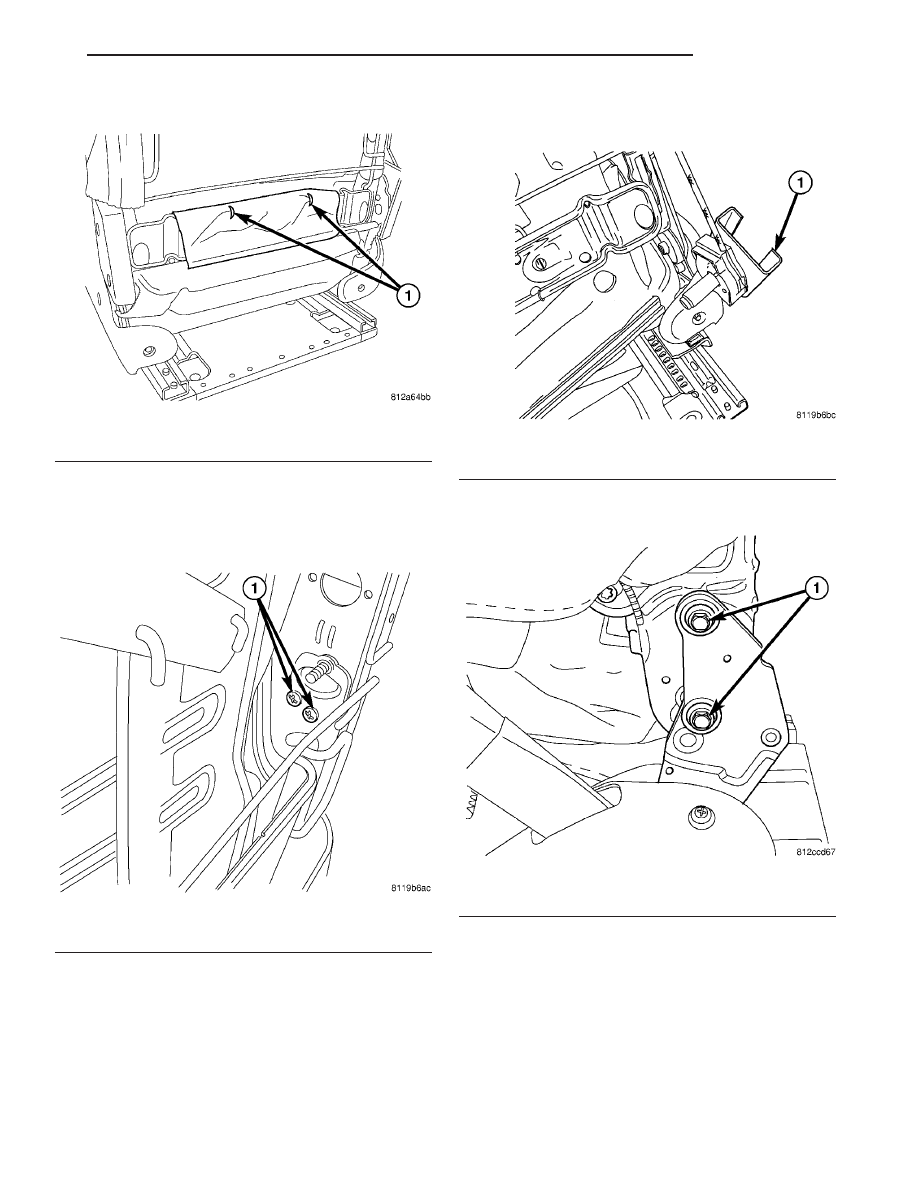

Fig. 51 SEAT BACK 4

1 - HOG RINGS

Fig. 52 LUMBAR BRACKET ATTACHING SCREWS

1 - LUMBAR BRACKET ATTACHING SCREWS

Fig. 53 LUMBAR MOUNTING BRACKET

1 - LUMBAR MOUNTING BRACKET

Fig. 54 SEAT BACK TO HINGE

1 - ATTACHING BOLTS

PT

SEATS

23 - 159

FRONT SEAT BACK (Continued)

(14) Vehicle with Seat Airbag and/or Heated Seat

System, remove front seat cushion frame. Remove
two front side screws and two rear screws (Fig. 55)
and (Fig. 56).

(15) Disconnect any electrical connectors and wire

ties from the seat back that are connected under the
seat cushion, if equipped (Fig. 57).

(16) Remove seat back frame from seat assembly.

INSTALLATION

INSTALLATION

WARNING: BEFORE SERVICING THE SEAT BACK
THE AIRBAG SYSTEM MUST BE DISARMED. FAIL-
URE TO DO SO MAY RESULT IN ACCIDENTAL
DEPLOYMENT OF THE AIRBAG AND POSSIBLE
PERSONAL INJURY. REFER TO RESTRAINT SYS-
TEMS FOR SERVICE PROCEDURES.

CAUTION: Do not reuse the recliner assembly
attaching bolts.

(1) Position seat back on seat back frame.
(2) Start the screws attaching recliner to seat back

cushion frame on both sides (Fig. 58).

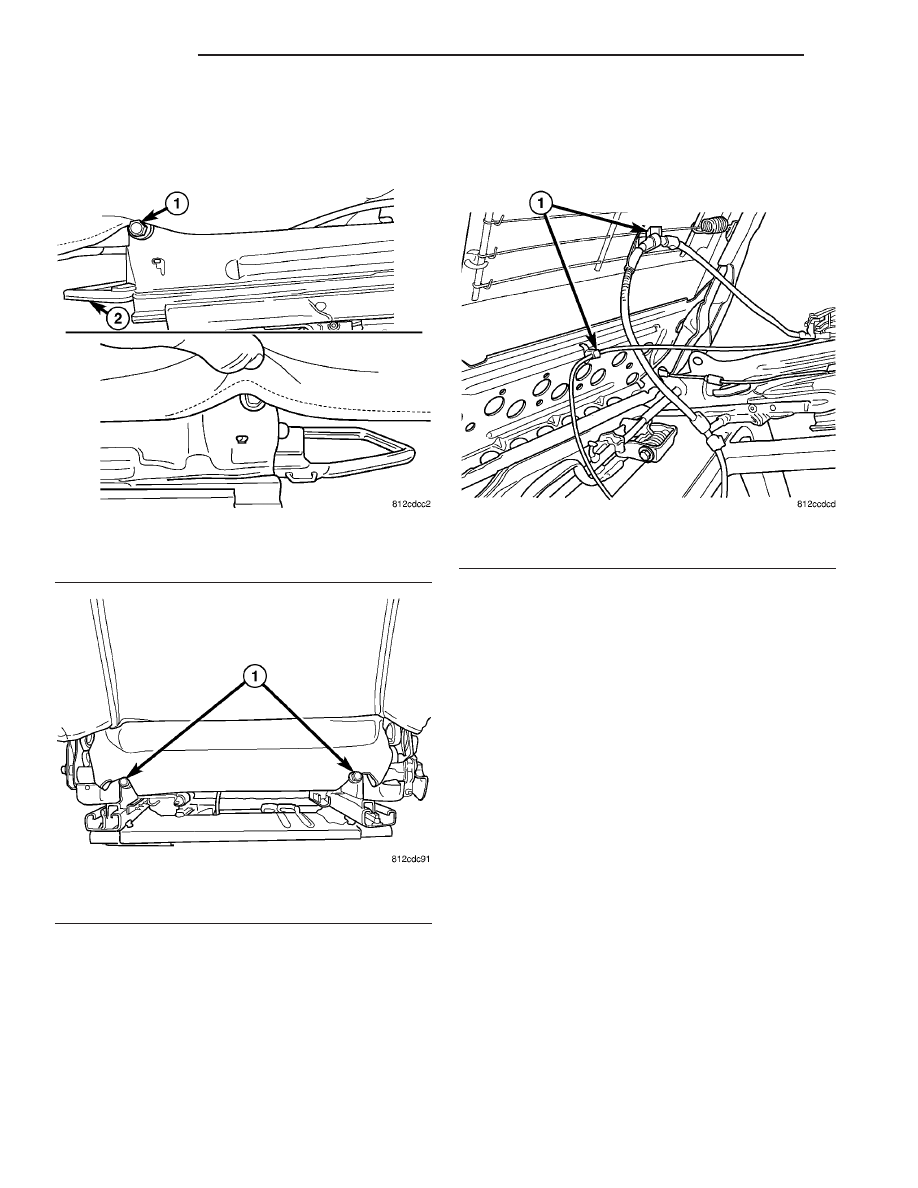

Fig. 55 FRONT SEAT CUSHION - FRONT SIDE

1 - ATTACHING SCREWS
2 - TOWEL BAR

Fig. 56 FRONT SEAT CUSHION - REAR

1 - ATTACHING SCREWS

Fig. 57 FOLD FLAT CABLE AND WIRE HARNESS

1 - FASTENER

23 - 160

SEATS

PT

FRONT SEAT BACK (Continued)

(3) Vehicle with Seat Airbag and/or Heated Seat

System, connect electrical connector(s) under the seat
cushion. Using wire ties secure the wire harness to
the seat cushion frame.

(4) Install two front side screws and two rear

screws attaching seat cushion (Fig. 59) and (Fig. 60).

(5) Tighten screws attaching recliner to seat cush-

ion frame. Tighten screws to 12 N·m (9 ft. lbs.)
torque.

(6) Place lumbar actuator into position, and install

the two attaching lumbar actuator screws from the
inner seat back frame (Fig. 61).

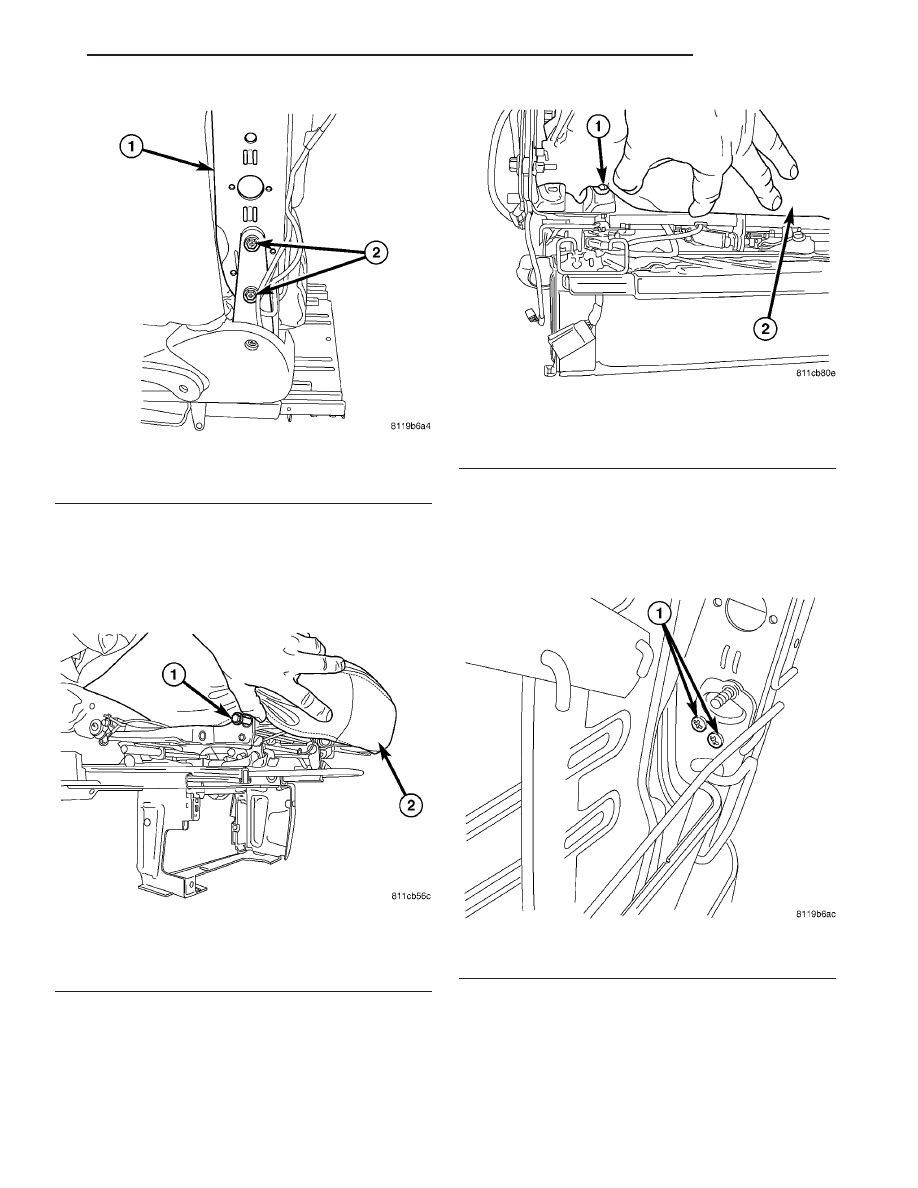

Fig. 58 FRONT SEAT BACK ATTACHING SCREWS

1 - FRONT SEAT BACK
2 - ATTACHING SCREWS

Fig. 59 FRONT SIDE ATTACHING SCREW FRONT

CUSHION

1 - FRONT SIDE ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 60 REAR ATTACHING SCREW - FRONT SEAT

CUSHION

1 - REAR ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 61 LUMBAR BRACKET ATTACHING SCREWS

1 - LUMBAR BRACKET ATTACHING SCREWS
