(8) Disengage seat back cover J-straps (Fig. 93)

(9) Disengage the lower seat cover J-straps (Fig.

94).

(10) Vehicle with Seat Airbag and/or Heated Seat

System, will need to remove front seat cushion
frame.

(11) Remove the seat back recliner handle/fold flat

handle and front seat cushion shield. (Fig. 95) Dis-
connect wire connectors, if equipped (Fig. 96).

(12) Remove front inner seat belt attaching screw

and inboard seat side shield (Fig. 96).

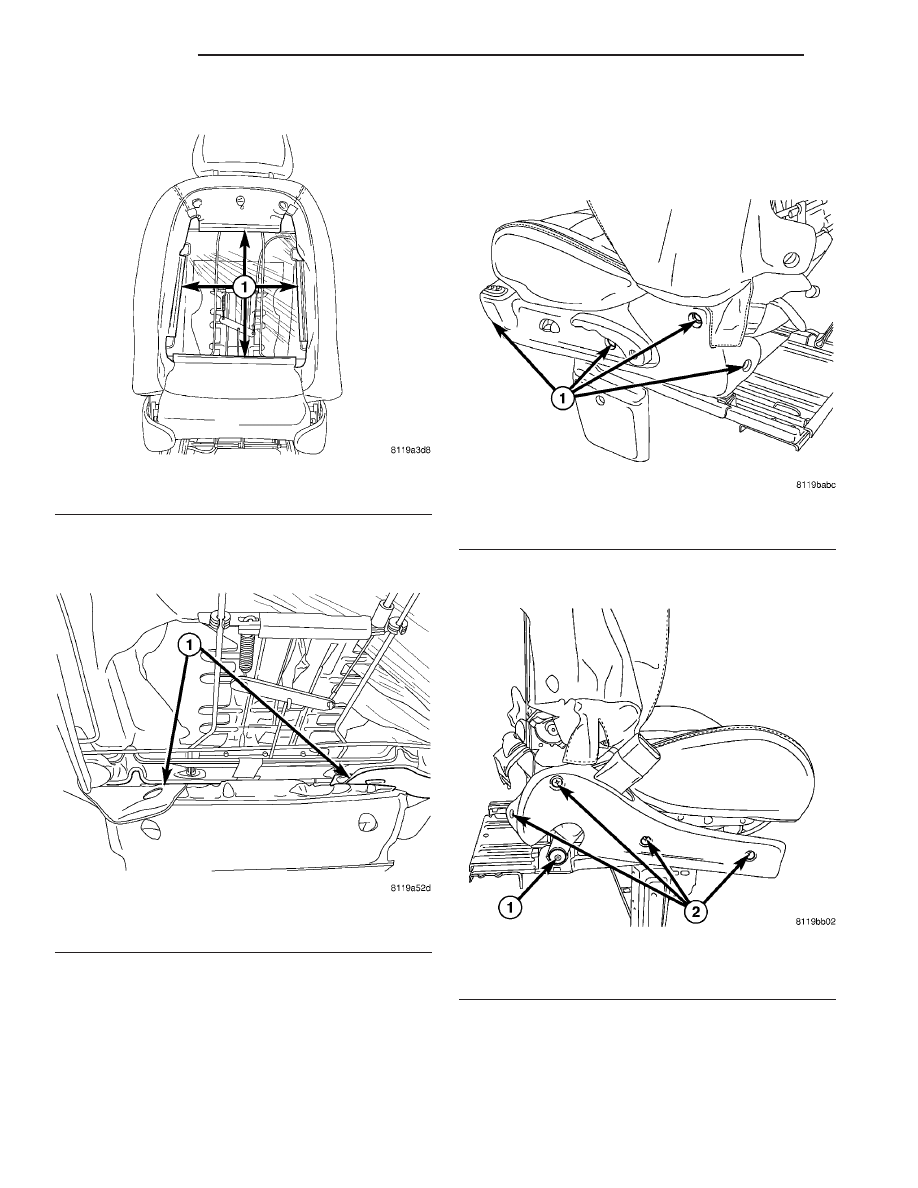

Fig. 93 FRONT SEAT COVER J-STRAPS

1- J-STRAPS

Fig. 94 FRONT SEAT BACK LOWER J-STRAPS

1 - LOWER J-STRAPS

Fig. 95 SEAT SHIELD - OUTBOARD

1 - ATTACHING SCREWS

Fig. 96 SEAT SIDE SHIELD - INBOARD

1 - FRONT INNER SEAT BELT ATTACHING SCREW
2 - SHIELD ATTACHING SCREWS

23 - 170

SEATS

PT

FRONT SEAT BACK COVER/FOAM (Continued)

(13) Remove front seat cushion two front side

screws and two rear screws (Fig. 97) and (Fig. 98).

(14) Disconnect any electrical connectors and wire

ties from the seat back that are connected under the
seat cushion, if equipped.

(15) Roll seat back cover to clear seat airbag plas-

tic cover and remove cover (Fig. 99).

(16) Remove nuts attaching seat airbag to seat

back frame (Fig. 100).

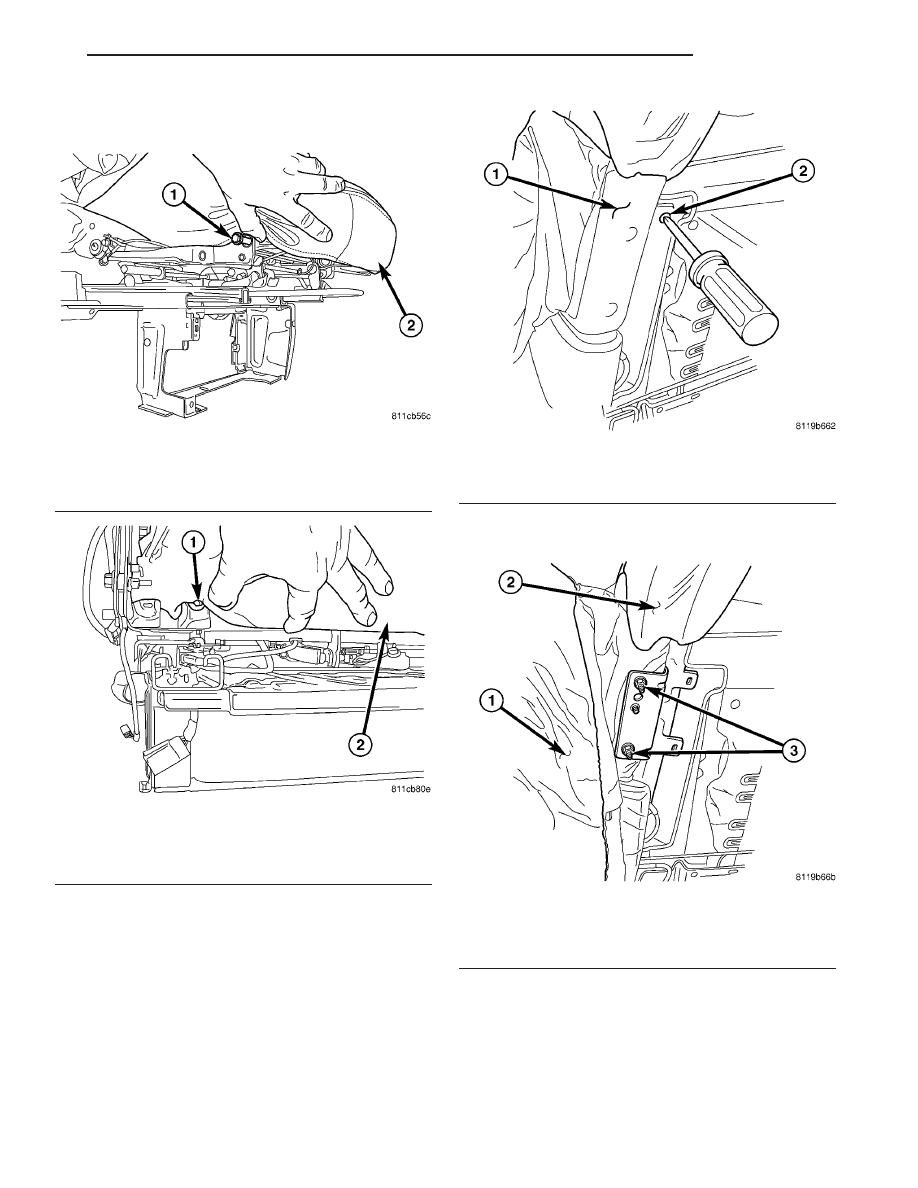

Fig. 97 FRONT SIDE ATTACHING SCREW FRONT

CUSHION

1 - FRONT SIDE ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 98 REAR ATTACHING SCREW - FRONT SEAT

CUSHION

1 - REAR ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 99 SIDE AIRBAG PLASTIC COVER

1 - SIDE AIRBAG PLASTIC COVER
2 - ATTACHING SCREW

Fig. 100 SEAT AIRBAG MOUNTING BRACKET

1 - SEAT BACK COVER
2 - SEAT BACK CUSHION
3 - SEAT AIRBAG ATTACHING NUTS

PT

SEATS

23 - 171

FRONT SEAT BACK COVER/FOAM (Continued)

(17) Remove seat airbag from the sleeve in the

seat back cover.

(18) Roll seat back cover upward to show hog

rings. Cut hog rings to free cover (Fig. 101).

(19) Remove front seat back from cushion and seat

frame.

REMOVAL - PT-27 ONLY

WARNING: BEFORE SERVICING THE SEAT BACK
COVER THE AIRBAG SYSTEM MUST BE DIS-
ARMED. FAILURE TO DO SO MAY RESULT IN ACCI-
DENTAL

DEPLOYMENT

OF

THE

AIRBAG

AND

POSSIBLE

PERSONAL

INJURY.

REFER

TO

RESTRAINT

SYSTEMS

FOR

SERVICE

PROCE-

DURES.

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

(2) Remove headrest. (Refer to 23 - BODY/SEATS/

HEADREST - REMOVAL).

(3) Remove headrest adjuster caps (Fig. 102) and

(Fig. 103).

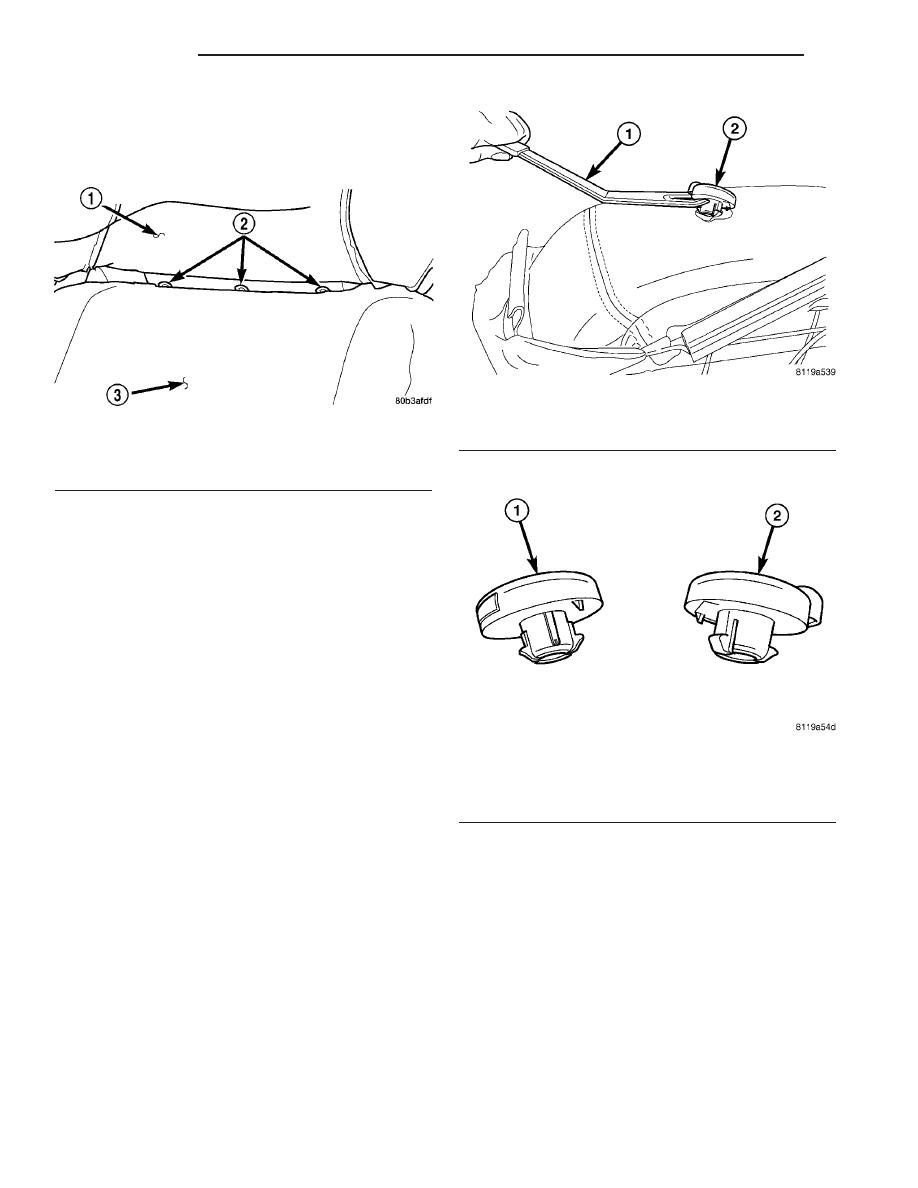

Fig. 101 FRONT SEAT BACK HOG RINGS

1 - SEAT COVER
2 - HOG RINGS
3 - CUSHION

Fig. 102 HEADREST ADJUSTER CAP

1 - TRIM TOOL
2 - HEADREST ADJUSTER CAP

Fig. 103 HEADREST ADJUSTER CAP RIGHT AND

LEFT

1 - HEADREST ADJUSTER CAP WITH RELEASE TAB
2 - HEADREST ADJUSTER CAP WITH BUTTON

23 - 172

SEATS

PT

FRONT SEAT BACK COVER/FOAM (Continued)

(4) Remove seat back. (Refer to 23 - BODY/SEATS/

SEAT BACK - REMOVAL).

(5) Roll seat back cover to clear seat airbag plastic

cover and remove cover (Fig. 104).

(6) Remove nuts attaching seat airbag to seat back

frame and move airbag module from the frame (Fig.
105) and (Fig. 106).

(7) Remove seat airbag from the sleeve in the seat

back cover (Fig. 107) and (Fig. 108).

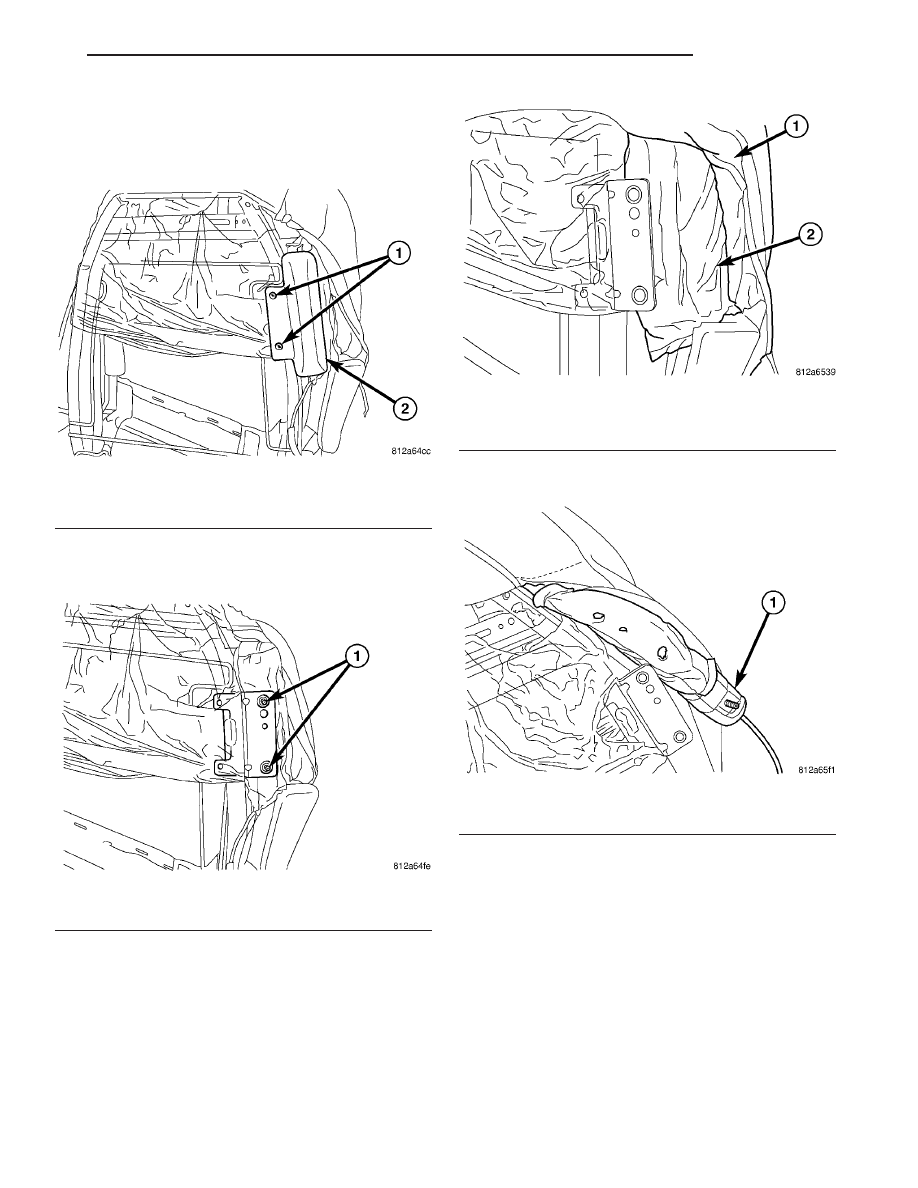

Fig. 104 AIR BAG PLASTIC COVER

1 - ATTACHING SCREWS
2 - SIDE AIRBAG PLASTIC COVER

Fig. 105 SEAT AIR BAG

1 - ATTACHING NUTS

Fig. 106 SEAT AIR BAG SLEEVE

1 - SEAT BACK COVER
2 - AIRBAG SLEEVE

Fig. 107 AIR BAG MODULE

1 - REMOVE AIRBAG MODULE

PT

SEATS

23 - 173

FRONT SEAT BACK COVER/FOAM (Continued)
