(6) Connect the harness connector to the front

power window switch. Align the front power window
switch into the instrument panel center bezel open-
ing and snap into place (Fig. 21).

(7) Install the left and right A-pillar trim.

(8) Connect the battery negative cable (Fig. 14).
(9) Close hood.
(10) Verify vehicle and system operation.

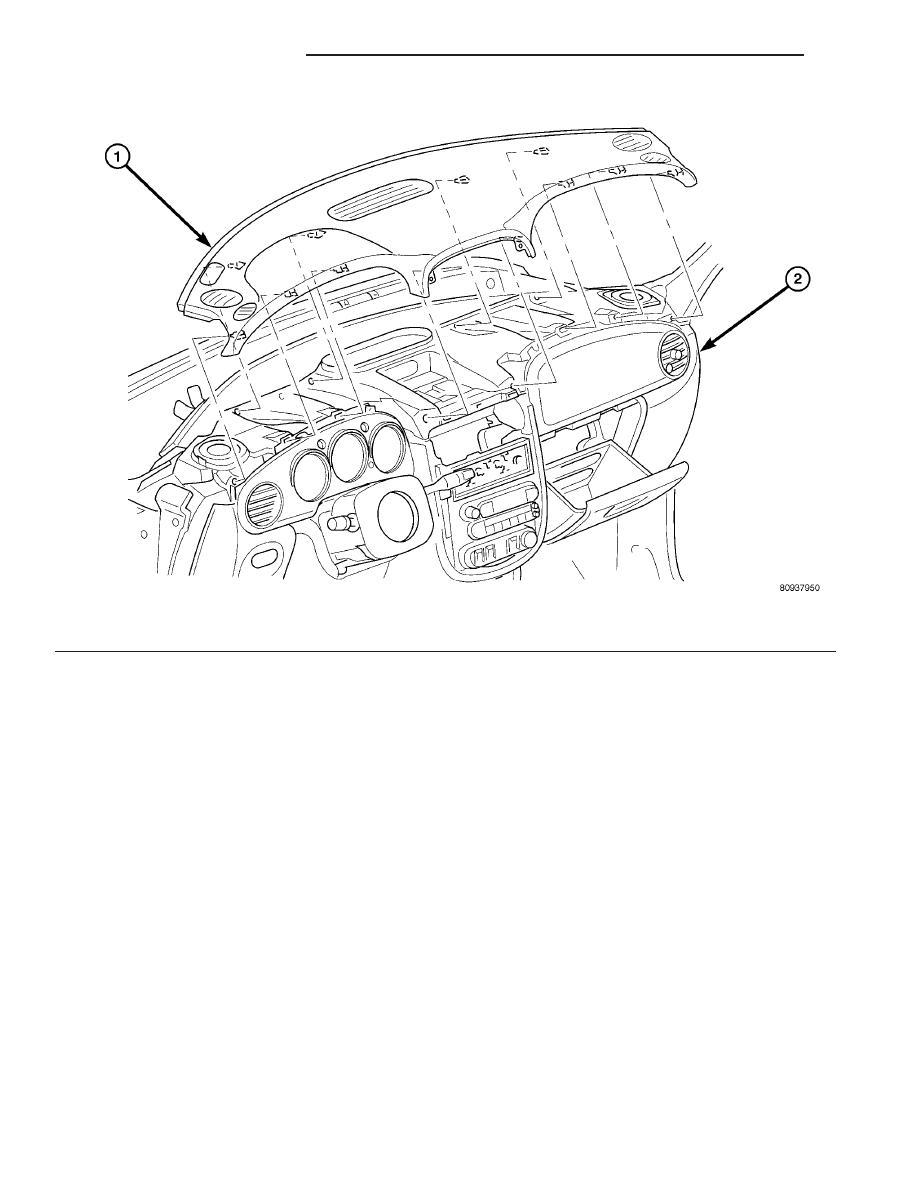

Fig. 26 INSTRUMENT PANEL TOP COVER

1 - INSTRUMENT PANEL TOP COVER

2 - INSTRUMENT PANEL

23 - 114

INSTRUMENT PANEL

PT

INSTRUMENT PANEL TOP COVER (Continued)

STEERING COLUMN OPENING
COVER

REMOVAL

(1) Pull the top of the steering column cover down.
(2) Swing top of steering column cover to floor.
(3) Rotate steering column cover off instrument

panel hinge pins (Fig. 27).

INSTALLATION

(1) Place the steering column cover into position

and make sure the orientation of the hinge is correct
and rotate the cover into place (Fig. 28).

(2) Rotate the cover upward and snap into place

(Fig. 27).

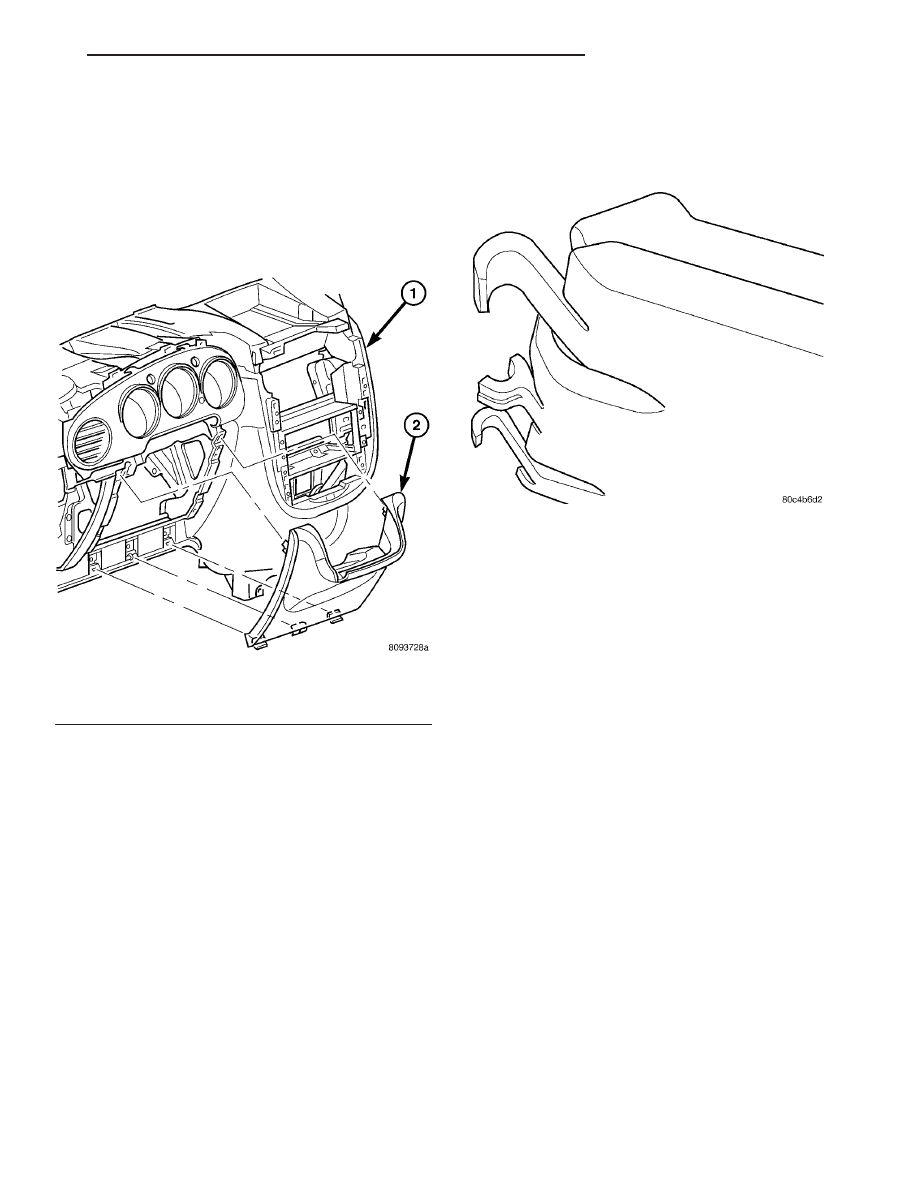

Fig. 27 STEERING COLUMN OPENING COVER

1 - INSTRUMENT PANEL
2 - INSTRUMENT PANEL STEERING COLUMN COVER

Fig. 28 STEERING COLUMN COVER HINGE

PT

INSTRUMENT PANEL

23 - 115

INTERIOR

TABLE OF CONTENTS

page

page

A-PILLAR TRIM

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 117

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . 117

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 117

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . 117

B-PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 117

BODY VENT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 118

DECKLID SILL SCUFF PLATE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 119

DOOR SILL TRIM

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 119

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . 119

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 119

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . 120

FLOOR CARPET

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 120

CARGO AREA FLOOR CARPET - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 121

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 121

FRONT FLOOR CARPET RIGHT/LEFT SIDE

-PT-27
REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 122

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 122

REAR CARPET - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 123

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 123

UPPER D-PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 123

HEADER LATCH RETAINER - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 123

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 124

HEADLINER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 124

INSIDE REAR VIEW MIRROR

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 125

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . 125

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 125

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . 125

LOWER QUARTER TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 126

REAR QUARTER PANEL TRIM - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 127

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 127

SEAT BACK SUPPORT BRACKET - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 128

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 128

SIDE COWL TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 128

SPORT BAR - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 128

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 129

SPORT BAR INNER COVERS - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 129

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 129

SPORT BAR OUTER COVER - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 129

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 130

SUN VISOR

REMOVAL

PT

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . 131

INSTALLATION

PT

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . 131

TRUNK TRIM PANEL - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 131

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 131

TRUNK WELT - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 132

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 133

UPPER C-PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 133

WINDSHIELD HEADER MOLDING -PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 133

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 134

23 - 116

INTERIOR

PT

A-PILLAR TRIM

REMOVAL

REMOVAL

(1) Disengage clips attaching trim to A-pillar.
(2) Remove A-pillar trim from vehicle (Fig. 1).

REMOVAL - PT-27 ONLY

(1) Remove sun visor retainers and sun visors.

(Refer to 23 - BODY/INTERIOR/SUN VISOR -
REMOVAL).

(2) Remove center header trim molding from the

windshield surround header. (Refer to 23 - BODY/IN-
TERIOR/WINDSHIELD HEADER TRIM MOLDING
- REMOVAL).

(3) Using a trim stick, remove A-pillar trim panel

(Fig. 2).

INSTALLATION

INSTALLATION

(1) Position A-pillar trim panel to A-pillar (Fig. 1).
(2) Align locating pins on backside of trim panel to

mating holes in A-pillar.

(3) Push clips on trim panel into slots in A-pillar.

INSTALLATION - PT-27 ONLY

(1) Place A-pillar trim panel into position (Fig. 2).
(2) Push clips on A-pillar trim panel to the seated

position.

(3) Install center header trim molding to the wind-

shield surround frame. (Refer to 23 - BODY/INTERI-
OR/WINDSHIELD HEADER TRIM MOLDING -
INSTALLATION).

(4) Install sun visor retainers and sun visors.

(Refer to 23 - BODY/INTERIOR/SUN VISOR -
INSTALLATION).

B-PILLAR TRIM

REMOVAL

(1) Remove front and rear door sill trim
(2) Remove shoulder belt height control knob.
(3) Remove bolt attaching turning loop to belt

adjuster (Fig. 3).

(4) Remove bolt attaching lower seat belt anchor to

floor pan kick- up.

(5) Remove access cover from B-pillar trim.
(6) Disengage clips attaching trim to B-pillar.
(7) Feed seat belt turning loop and seat belt

through trim panel.

(8) Remove lower B-pillar trim from vehicle.
(9) Remove upper B-pillar trim.

INSTALLATION

NOTE: Tighten all seat belt bolts to 40 N·m (30 ft.
lbs.) torque.

(1) Align height adjuster to hole in B-pillar slider.
(2) Install upper B-pillar trim.

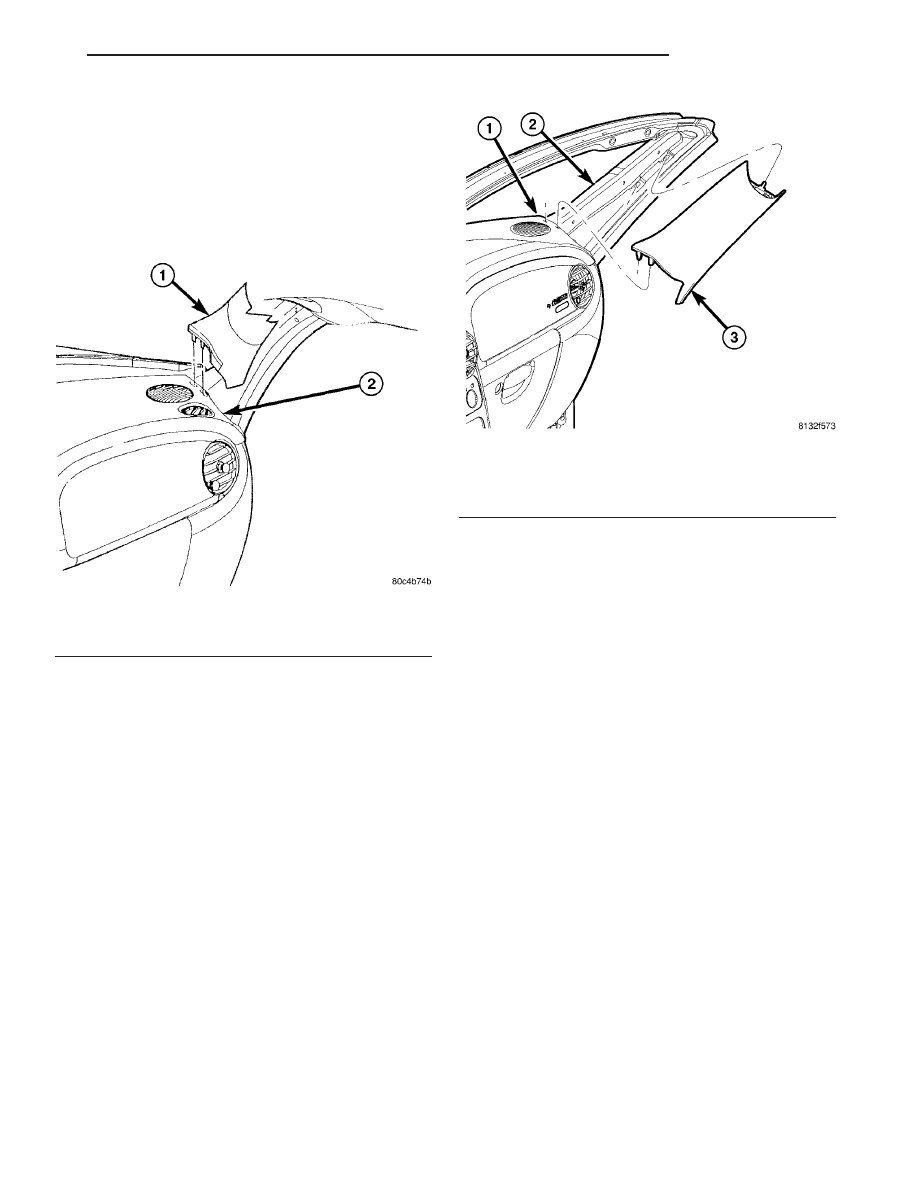

Fig. 1 A-PILLAR TRIM

1 - WINDSHIELD ( A-PILLAR ) SIDE GARNISH TRIM
2 - INSTRUMENT PANEL TOP COVER

Fig. 2 A-PILLAR TRIM PANEL

1 - INSTRUMENT PANEL TOP COVER
2 - WINDSHIELD FRAME
3 - A-PILLAR TRIM PANEL
