(3) Position lower B-pillar trim panel near B-pillar

(Fig. 3).

(4) Feed seat belt turning loop and seat belt

through trim panel.

(5) Align locating pins on backside of trim panel to

mating holes in B-pillar.

(6) Push clips on trim panel into slots in B-pillar.
(7) Install access cover to B-pillar trim.
(8) Install bolt attaching turning loop to belt

adjuster.

(9) Install shoulder belt height control knob.
(10) Install bolt attaching lower seat belt anchor to

floor pan kick-up.

(11) Install front and rear door sill trim.

BODY VENT

REMOVAL

(1) Hoist rear end of vehicle and support on safety

stands.

(2) From behind rear bumper fascia below quarter

panel, disengage clips attaching body vent to wheel
well.

(3) Remove body vent from vehicle (Fig. 4).

INSTALLATION

(1) Place body vent in vehicle.
(2) From behind rear bumper fascia below quarter

panel, engage clips attaching body vent to wheel
well.

(3) Lower vehicle.

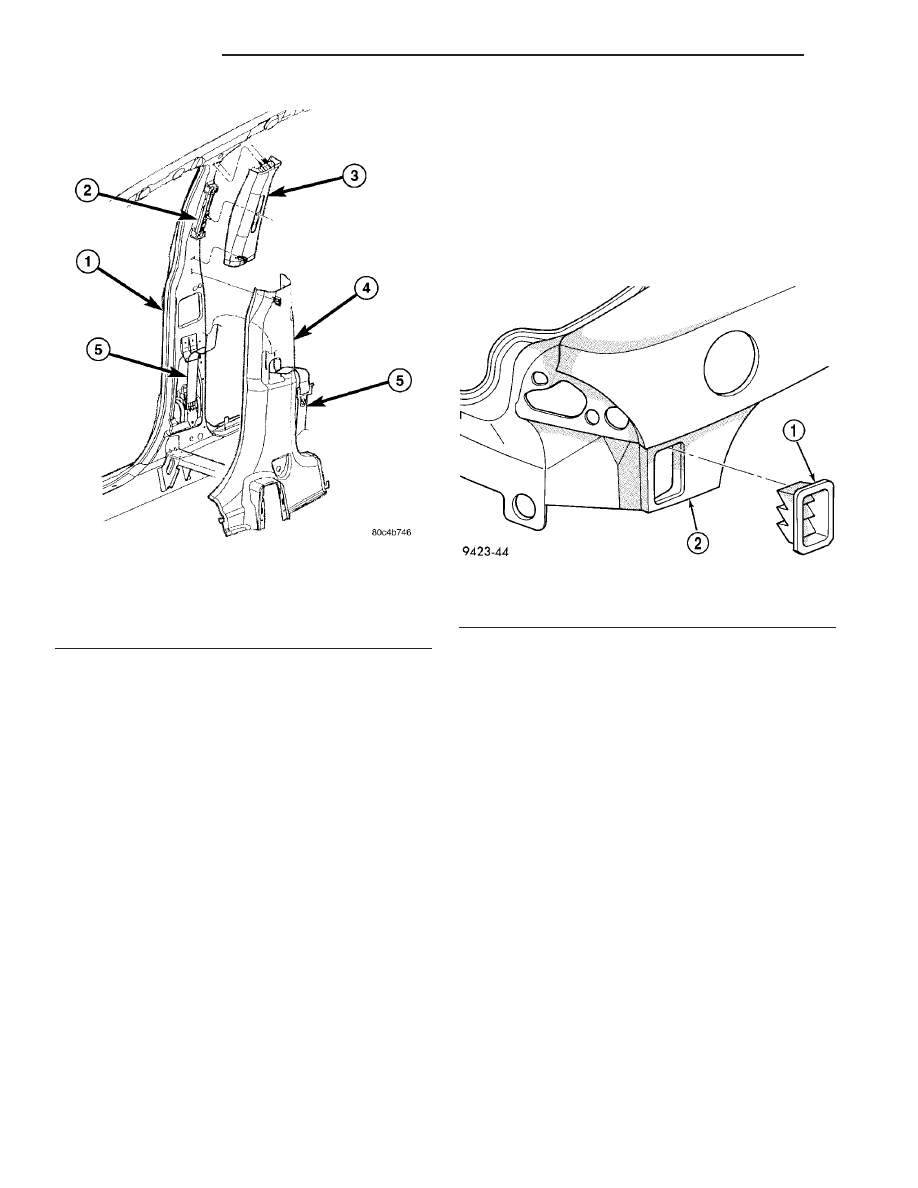

Fig. 3 B-PILLAR TRIM

1 - B-PILLAR
2 - SEAT BELT ADJUSTER
3 - B-PILLAR UPPER TRIM COVER
4 - B-PILLAR LOWER TRIM COVER
5 - SEAT BELT ASSEMBLY

Fig. 4 BODY VENT

1 - BODY VENT
2 - TRUNK WELL SIDE PANEL

23 - 118

INTERIOR

PT

B-PILLAR TRIM (Continued)

DECKLID SILL SCUFF PLATE

REMOVAL

(1) Open decklid to gain access to sill trim.
(2) Remove decklid sill scuff plate cover (Fig. 5).
(3) Remove decklid sill trim from vehicle

INSTALLATION

(1) Place decklid sill scuff plate into position (Fig.

5).

(2) Press on decklid sill scuff clips to seat them.

DOOR SILL TRIM

REMOVAL

REMOVAL

(1) Open door to gain access to sill trim.
(2) Disengage clips attaching sill trim to door sill

and door opening flange.

(3) Remove door sill trim from vehicle (Fig. 6).

REMOVAL - PT-27 ONLY

(1) Open door to gain access to sill trim.
(2) Remove door sill scuff plate cover (Fig. 7).
(3) Disengage clips attaching sill trim to door sill

and door opening flange (Fig. 8).

(4) Remove door sill trim from vehicle

INSTALLATION

INSTALLATION

(1) Position door sill trim on door sill (Fig. 6).
(2) Align locating pins on backside of trim panel to

holes in door sill.

(3) Engage clips on trim panel into slots in door

sill.

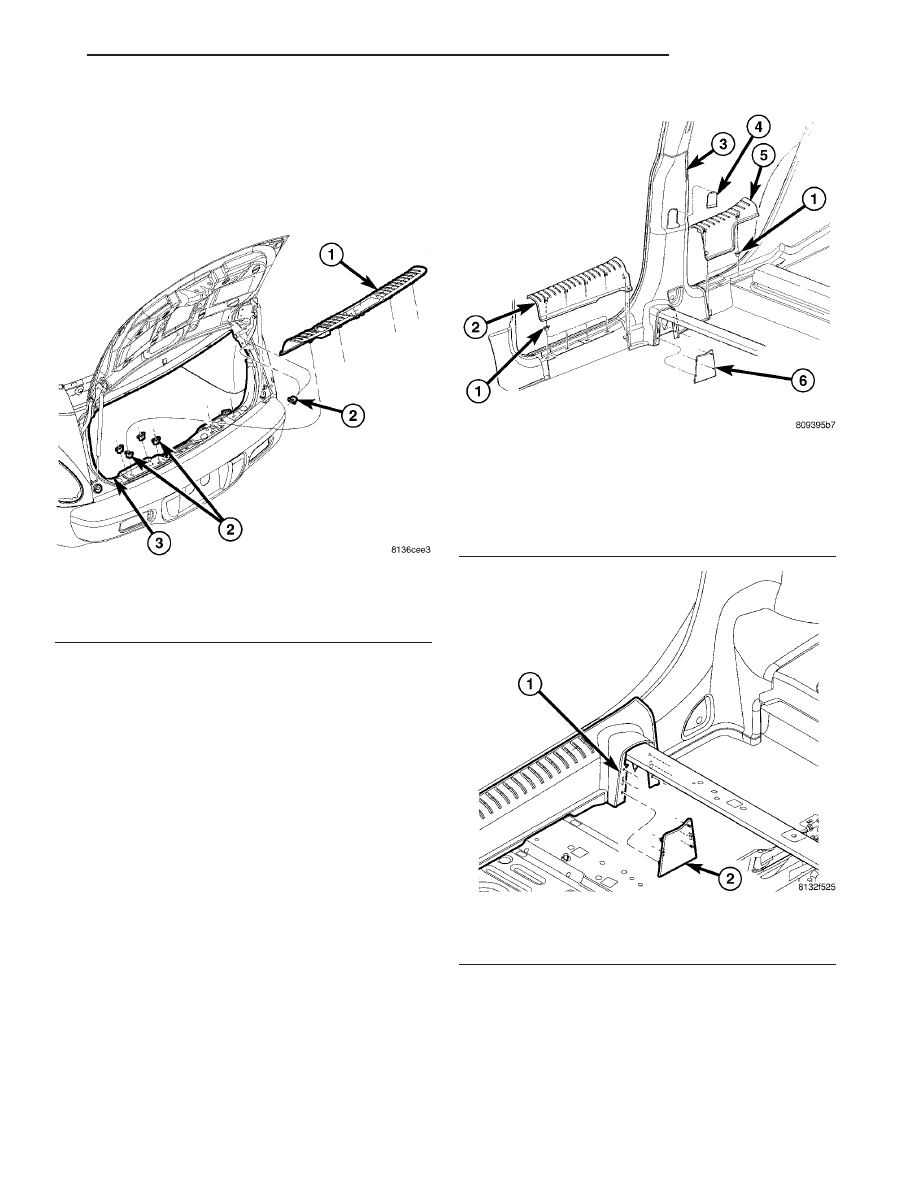

Fig. 5 DECKLID SILL SCUFF PLATE - PT-27

1 - DECKLID SILL SCUFF PLATE
2 - PLASTIC NUT(S)
3 - DECKLID OPENING

Fig. 6 DOOR SILL TRIM

1 - SILL SCUFF PLATE ATTACHING NUT
2 - FRONT DOOR SILL SCUFF PLATE
3 - B-PILLAR
4 - B-PILLAR SEAT BELT ACCESS COVER
5 - REAR DOOR SILL SCUFF PLATE
6 - CLOSE OUT COVER

Fig. 7 DOOR SILL SCUFF PLATE COVER

1 - DOOR SILL SCUFF PLATE
2 - COVER

PT

INTERIOR

23 - 119

(4) Engage clips on trim panel onto tabs on lower

B-pillar and cowl trim.

(5) Press downward on trim panel to fully engage

all clips.

INSTALLATION - PT-27 ONLY

(1) Place door sill scuff plate into position (Fig. 8).
(2) Push clips into the seated position
(3) Install door sill scuff plate cover (Fig. 7).

FLOOR CARPET

REMOVAL

(1) Remove front seats.
(2) Remove rear seats from vehicle (Fig. 9)
(3) Remove door sill trim covers.
(4) Remove cowl trim covers.
(5) Remove center floor console.
(6) Remove rear seat pivot bezels and striker

bezel.

(7) Remove lower fasteners from B-pillar trim

panel.

(8) Remove rear floor pan cargo and flat tire tie

down loop attaching screw (Fig. 10).

(9) Pull carpet from behind quarter trim panel.
(10) Fold carpet in half toward rear seat.
(11) Remove carpet through rear door opening.

INSTALLATION

(1) Install carpet through liftgate opening.
(2) Unfold carpet.
(3) Tuck carpet behind quarter trim panel (Fig. 9).
(4) Install lower fasteners holding B-pillar trim

panel.

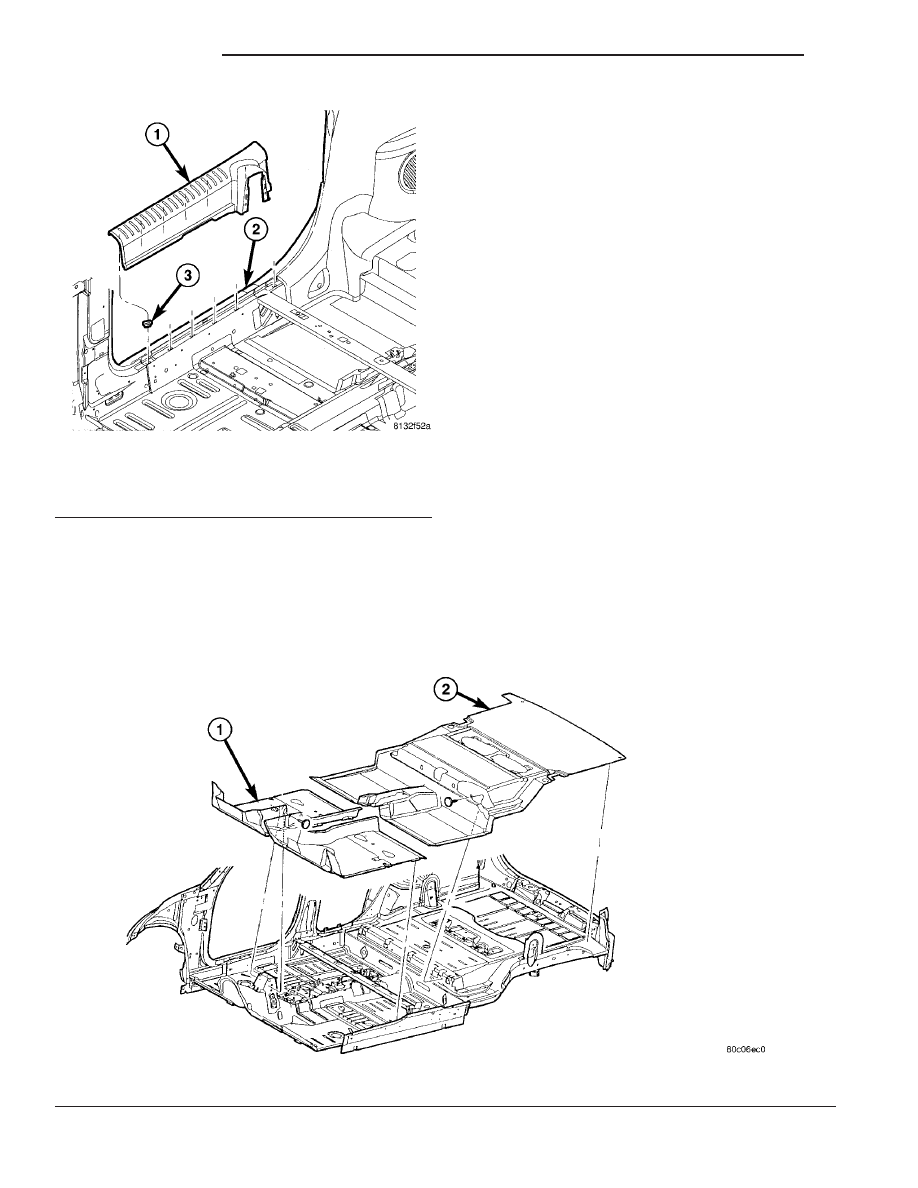

Fig. 9 CARPET

1 - PASSENGER FLOOR CARPET

2 - REAR PASSENGER FLOOR/CARGO AREA CARPET

Fig. 8 DOOR SILL SCUFF PLATE

1 - DOOR SILL SCUFF PLATE
2 - BODY SIDE
3 - PLASTIC NUT

23 - 120

INTERIOR

PT

DOOR SILL TRIM (Continued)

(5) Install center floor console.
(6) Install cowl trim covers.
(7) Install rear seat pivot bezels and striker bezel.
(8) Install door sill trim covers.
(9) Install bolts attaching front seat belt lower

anchors to floor. Tighten all seat belts to 40 N·m (30
ft. lbs.) torque.

(10) Install front seats.
(11) Install rear floor pan cargo and flat tire tie

down loop attaching screw (Fig. 10). Tighten screw to
12 N·m (105 in. lbs.) torque.

(12) Install rear seats

CARGO AREA FLOOR CARPET
- PT-27

REMOVAL - PT-27 ONLY

(1) Fold down both rear seats.
(2) Release rear seat latch from inside of the

trunk.

(3) Remove attaching screw from left and right

rear seat fold forward check strap (Fig. 11).

(4) Remove rear seat pivot bezels (Fig. 12).
(5) Remove rear seats. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

(6) Remove left and right seat belt anchor for the

rear seat.

(7) Remove rear floor pan cargo and flat tire tie

down loop attaching screw.

(8) Remove push pin fasteners from front edge of

the carpet (Fig. 13).

(9) Remove cargo scuff plate.

(10) Pull carpet from behind quarter trim panel

and cargo trim panel.

(11) Fold carpet in half.
(12) Remove carpet from vehicle (Fig. 14).

INSTALLATION - PT-27 ONLY

(1) Place carpet into position (Fig. 14).
(2) Slip carpet under quarter trim panel and Cargo

trim panel.

(3) Install push pin fasteners in front edge of the

carpet (Fig. 13).

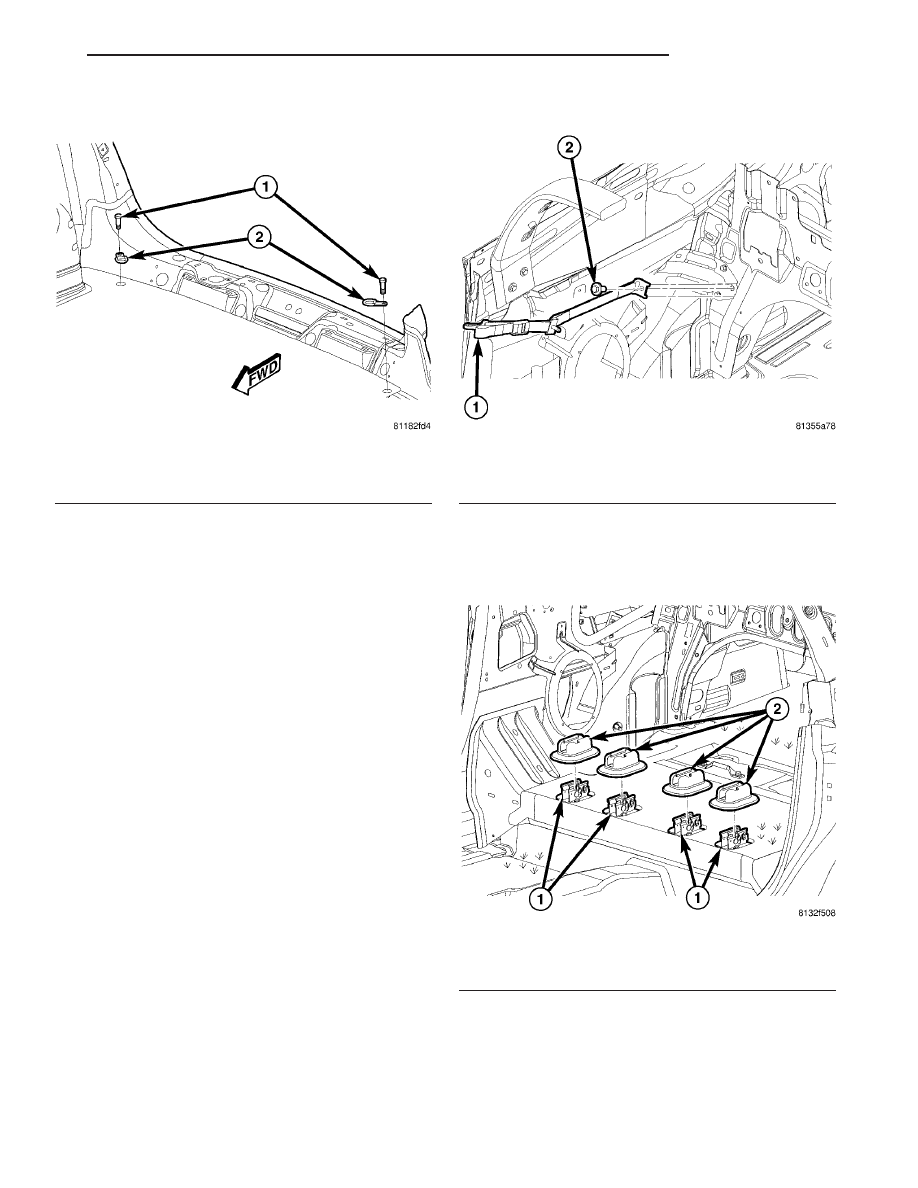

Fig. 10 TIE DOWN LOOP

1 - ATTACHING SHOULDER SCREW
2 - REAR FLOOR PAN CARGO AND FLAT TIRE TIE DOWN LOOP

Fig. 11 CHECK STRAP

1 - CHECK STRAP
2 - ATTACHING SCREW

Fig. 12 PIVOT COVER BEZEL

1 - REAR SEAT PIVOT BRACKET
2 - PIVOT COVER BEZEL

PT

INTERIOR

23 - 121

FLOOR CARPET (Continued)
