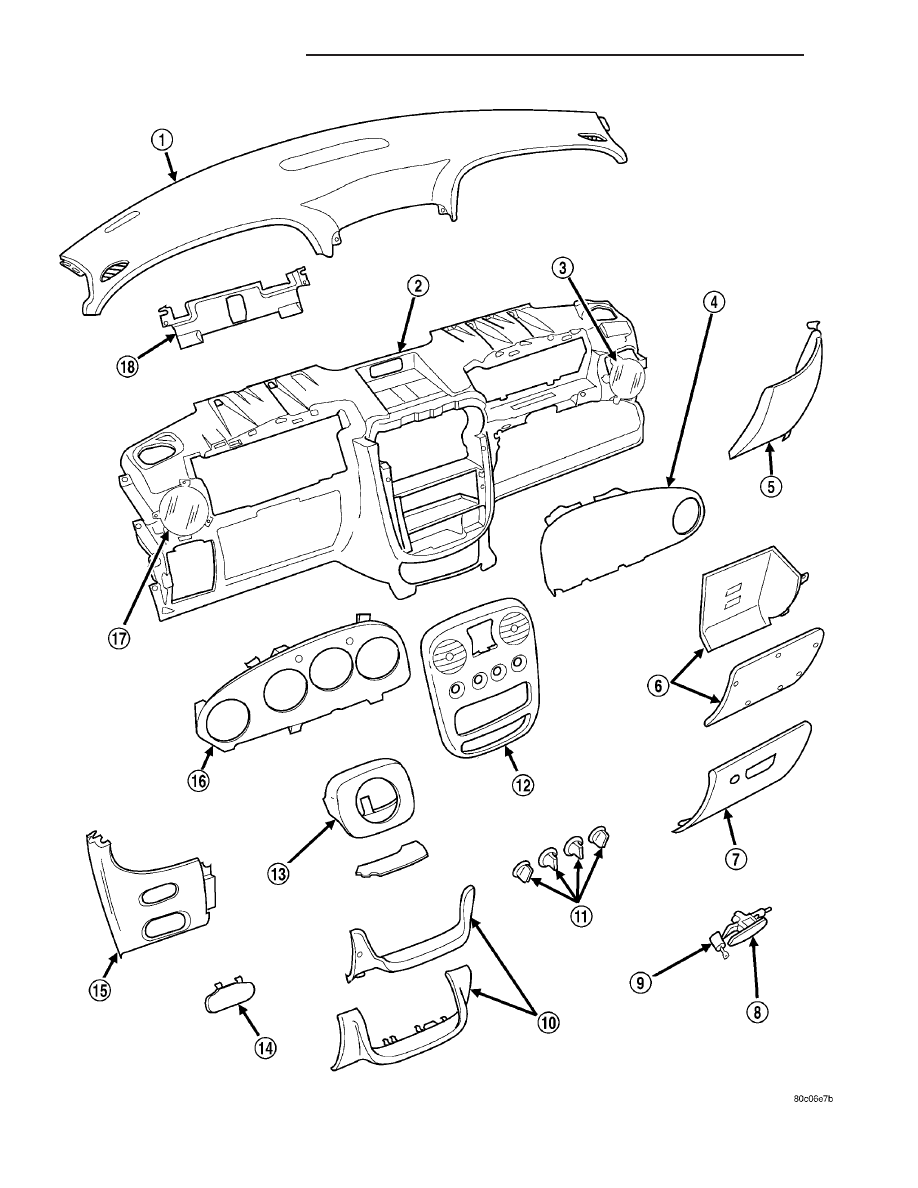

Fig. 15 INSTRUMENT PANEL ASSEMBLY

23 - 106

INSTRUMENT PANEL

PT

INSTRUMENT PANEL ASSEMBLY (Continued)

(15) Remove the two left side A-pillar, instrument

panel retaining bolts and one nut. (Fig. 17)

(16) Remove two retaining bolts at the left side of

the center support bracket (Fig. 18).

(17) Remove four screws to center console.
(18) Using a trim stick or equivalent, gently pry

rear power window switch out of console and discon-
nect wiring and remove.

(19) Pull parking brake handle all the way up.

(20) Lift up the front of the center console to gain

access to the power outlet connector.

(21) Disconnect one wire connector to console

mounted auxiliary power outlet.

(22) Pull up on rear of console first to clear park-

ing brake handle and remove from vehicle.

(23) If equipped with an automatic, remove the

shifter handle and shifter bezel.

(a) Shifter Handle - Loosen the set screw

retaining the shifter handle and pull up on handle
to remove.

(b) Shifter Bezel - Pull upward on edge of

shifter bezel, disconnect the illumination lamp and
remove bezel.
(24) Disconnect and remove the two remaining

center console wiring connectors:

(a) Occupant Restraint Controller (ORC) connec-

tor

(b) Park Brake Switch connector

(25) Remove two retaining bolts at the right side

of the center support bracket (Fig. 18).

NOTE: The center console wiring is routed under-
neath the rear floor heat duct. Loosen the retainers
holding down the heat duct and you can maneuver
the wiring from underneath it without removal.

(26) Remove glove box assembly:

(a) Open glove box and push in on the sides of

the glove box bin to allow the retainers to clear the
instrument panel.

(b) Let the glove box drop down and give it

quick pull downward to disengage the hinge.
(27) Remove two screws to the right instrument

panel end cap.

(28) Pull end cap rearward to unsnap and remove

from vehicle.

1 - INSTRUMENT PANEL TOP COVER

10 - INSTRUMENT PANEL STEERING COLUMN COVER

2 - INSTRUMENT PANEL

11 - HVAC CONTROL KNOBS

3 - INSTRUMENT PANEL OUTBOARD A/C OUTLET HOUSING

12 - INSTRUMENT PANEL CENTER BEZEL

4 - PASSENGER AIRBAG COVER, PASSENGER AIRBAG MODULE

13 - STEERING COLUMN SHROUD

5 - INSTRUMENT PANEL END CAP

14 - FUSE COVER

6 - INSTRUMENT PANEL GLOVE BOX

15 - INSTRUMENT PANEL END CAP

7 - INSTRUMENT PANEL GLOVE BOX DOOR

16 - INSTRUMENT CLUSTER BEZEL

8 - INSTRUMENT PANEL GLOVE BOX LATCH

17 - INSTRUMENT PANEL CLUSTER BEZEL A/C OUTLET
HOUSING

9 - LOCK CYLINDER

18 - CLUSTER SUPPORT PANEL

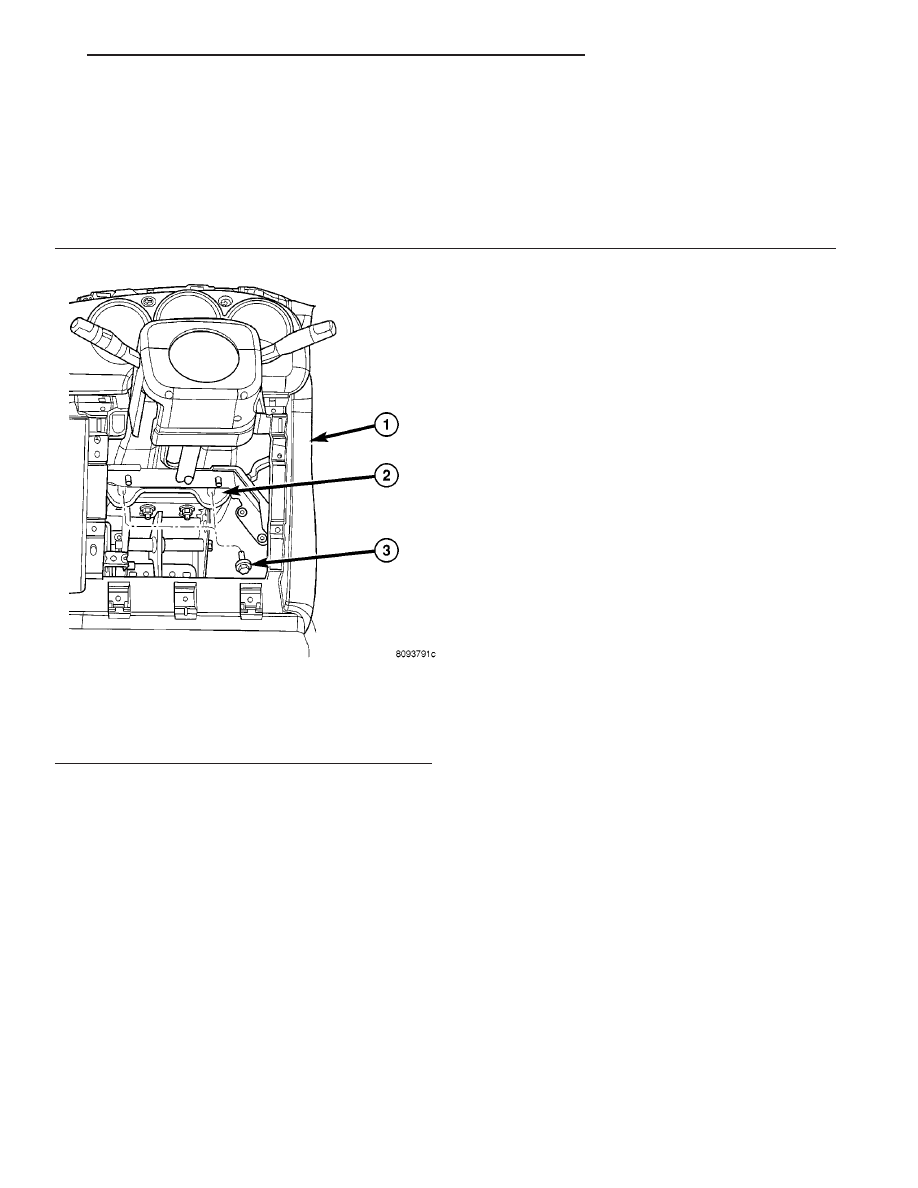

Fig. 16 BRAKE PEDAL SUPPORT BRACKET,

INSTRUMENT PANEL RETAINING BOLTS

1 - INSTRUMENT PANEL
2 - FLOOR PAN BRACKET
3 - ATTACHING SCREW(S)

PT

INSTRUMENT PANEL

23 - 107

INSTRUMENT PANEL ASSEMBLY (Continued)

(29) Remove the two right side A-pillar, instru-

ment panel retaining bolts and one nut (Fig. 17).

(30) Disconnect the right side instrument panel

wire connectors:

(a) Antenna
(b) Overhead Systems (Fig. 19)
(c) Blower Motor
(d) Left Door Harness
(e) Body Harness

(31) Remove the four fence line instrument panel

retaining bolts (Fig. 20).

(32) With the help of an assistant, carefully

remove the instrument panel from the vehicle being
careful not to damage the instrument panel or vehi-
cle interior.

NOTE: If the instrument panel is being replaced, all
the components left on the assembly must be
transferred.

This would include:
• Passenger Airbag

• Instrument Cluster and Cluster Bezel

• Cluster Area Support Panel

• Remote Keyless Entry Module (if equipped)

• Radio

• Accessory Switch Bezel

• Left and Right Instrument Panel Speakers

• Instrument Panel Wire Harness

• Right Instrument Panel A/C Outlet Housing

Assembly

• All A/C and Heat Duct work and Plumbing

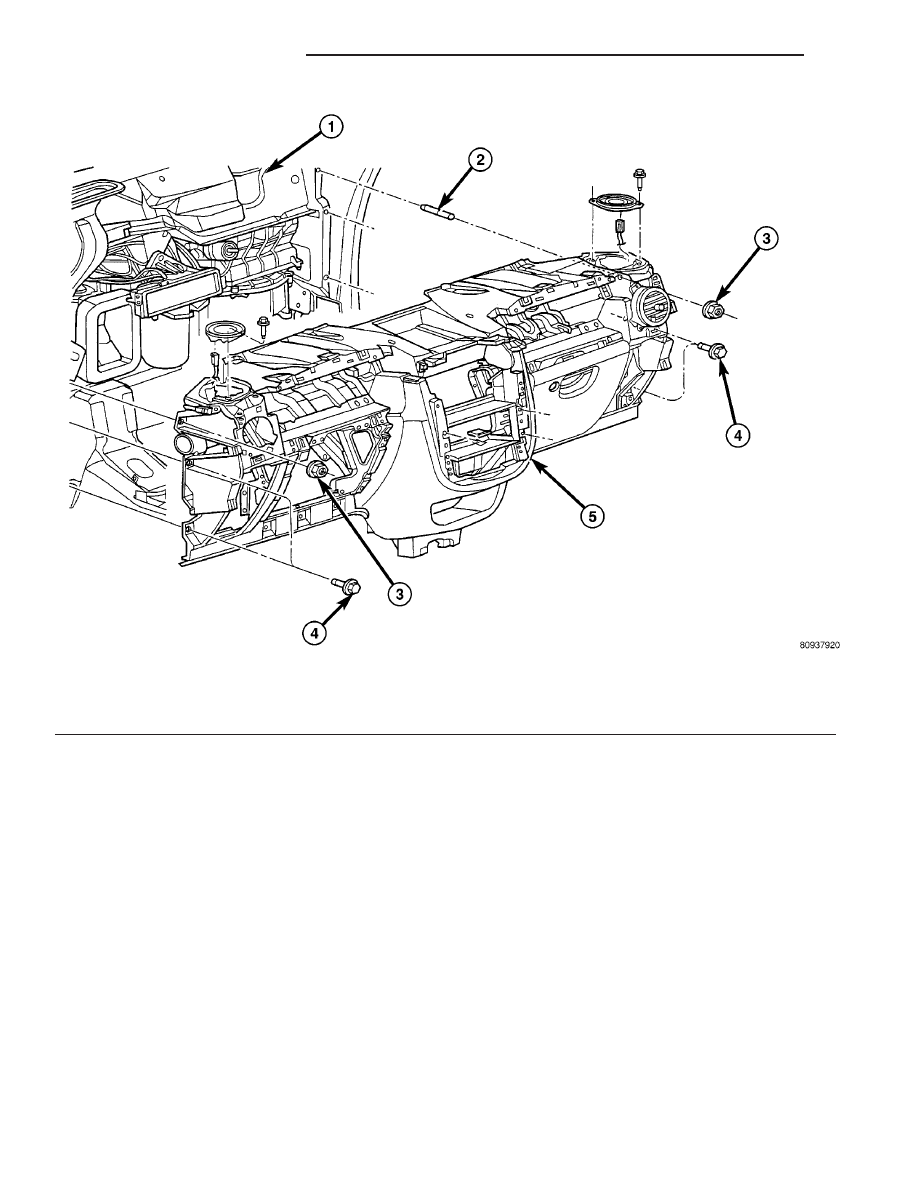

Fig. 17 INSTRUMENT PANEL

1 - WINDSHIELD COWL

4 - INSTRUMENT PANEL TO COWL SCREW(S)

2 - INSTRUMENT PANEL TO COWL STUD RT/LT

5 - INSTRUMENT PANEL

3 - INSTRUMENT PANEL TO COWL NUT(S)

23 - 108

INSTRUMENT PANEL

PT

INSTRUMENT PANEL ASSEMBLY (Continued)

INSTALLATION

(1) With the help of an assistant, carefully install

the instrument panel in the vehicle being careful not
to damage the instrument panel or vehicle interior.

(2) Install the four fence line instrument panel

retaining bolts (Fig. 20).

(3) Connect the right side instrument panel wire

connectors:

(a) Antenna
(b) Overhead Systems (Fig. 19)
(c) Blower Motor
(d) Left Door Harness
(e) Body Harness

(4) Install the two right side A-pillar, instrument

panel retaining bolts and one nut (Fig. 17).

(5) Place the right end cap in position and snap

into place.

(6) Install two screws to the right instrument

panel end cap.

(7) Install glove box assembly:

(a) Place glove box assembly in position and

make the orientation of the hinge is correct and
snap glove box assembly hinge into place (Fig. 9).

(b) Lift glove box assembly up, push in on the

box/bin sides to allow the glove box to pass by the
instrument panel.

(c) Close glove box.

NOTE: The center console wiring is routed under-
neath the rear floor heat duct. You can maneuver
the wiring underneath the rear seat heat duct with-
out removal.

(8) Install two retaining bolts at the right side of

the center support bracket (Fig. 18).

(9) Connect the following two center console wiring

connectors:

(a) Occupant Restraint Controller (ORC) connec-

tor

(b) Park Brake Switch connector

(10) If equipped with an automatic, install the

shifter handle and shifter bezel.

(a) Shifter Bezel - Connect the illumination

lamp, place in position and snap into place.

(b) Shifter Handle - Place the shifter handle on

the shifter assembly, tighten the set screw retain-
ing the shifter handle.

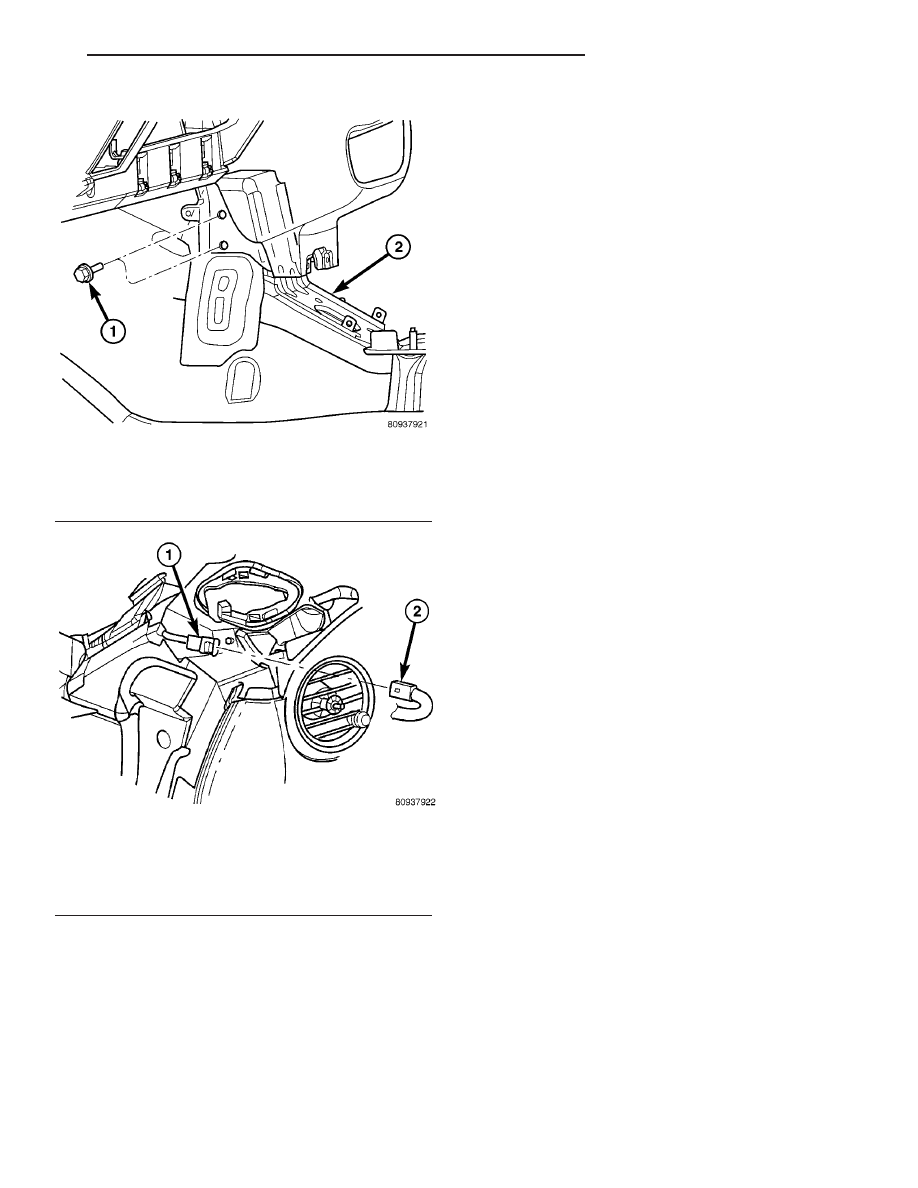

Fig. 18 INSTRUMENT PANEL CENTER SUPPORT

RETAINING BOLTS

1 - ATTACHING SCREW(S)
2 - FLOOR PAN BRACKET

Fig. 19 INSTRUMENT PANEL TO OVERHEAD

SYSTEMS JUMPER HARNESS CONNECTOR -

TYPICAL LEFT OR RIGHT

1 - INSTRUMENT PANEL
2 - HEADLINER CONNECTOR

PT

INSTRUMENT PANEL

23 - 109

INSTRUMENT PANEL ASSEMBLY (Continued)
