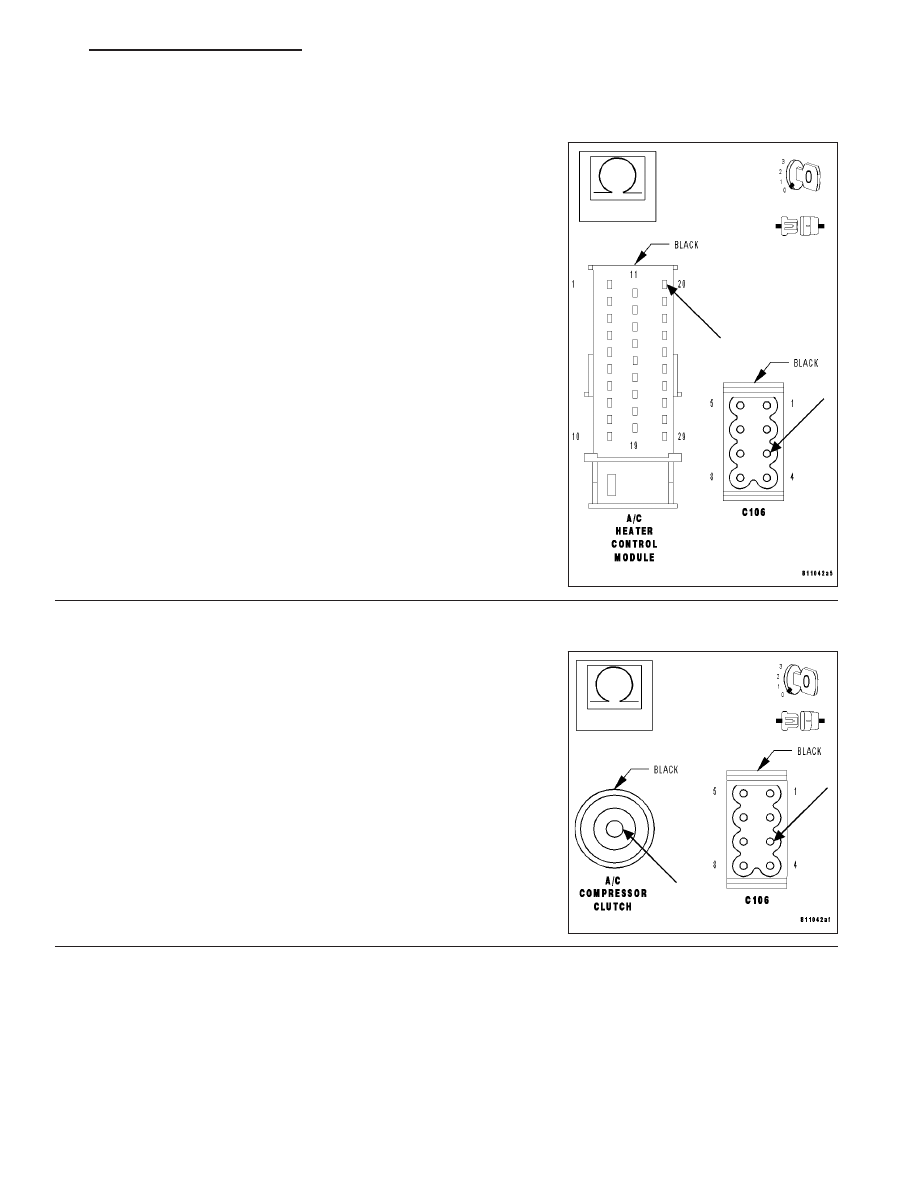

A/C COMPRESSOR CLUTCH CIRCUIT (CONTINUED)

2.

MEASURE THE RESISTANCE OF THE A/C COMPRESSOR CLUTCH SIGNAL CIRCUIT

With the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the A/C Compressor Clutch signal circuit
from the inline connector C106 to the A/C Heater Control Module har-
ness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the A/C Compressor Clutch signal circuit for an

open.

Perform BODY VERIFICATION TEST.

3.

MEASURE THE RESISTANCE OF THE A/C COMPRESSOR CLUTCH SIGNAL CIRCUIT

With the ignition off.

Disconnect the A/C Compressor Clutch connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the A/C Compressor Clutch signal circuit
from the inline connector C106 to the A/C Compressor Clutch connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Compressor Clutch. (Refer to 24 - HEAT-

ING & AIR CONDITIONING/PLUMBING/A/C COMPRES-
SOR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the A/C Compressor Clutch signal circuit for an

open.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 51

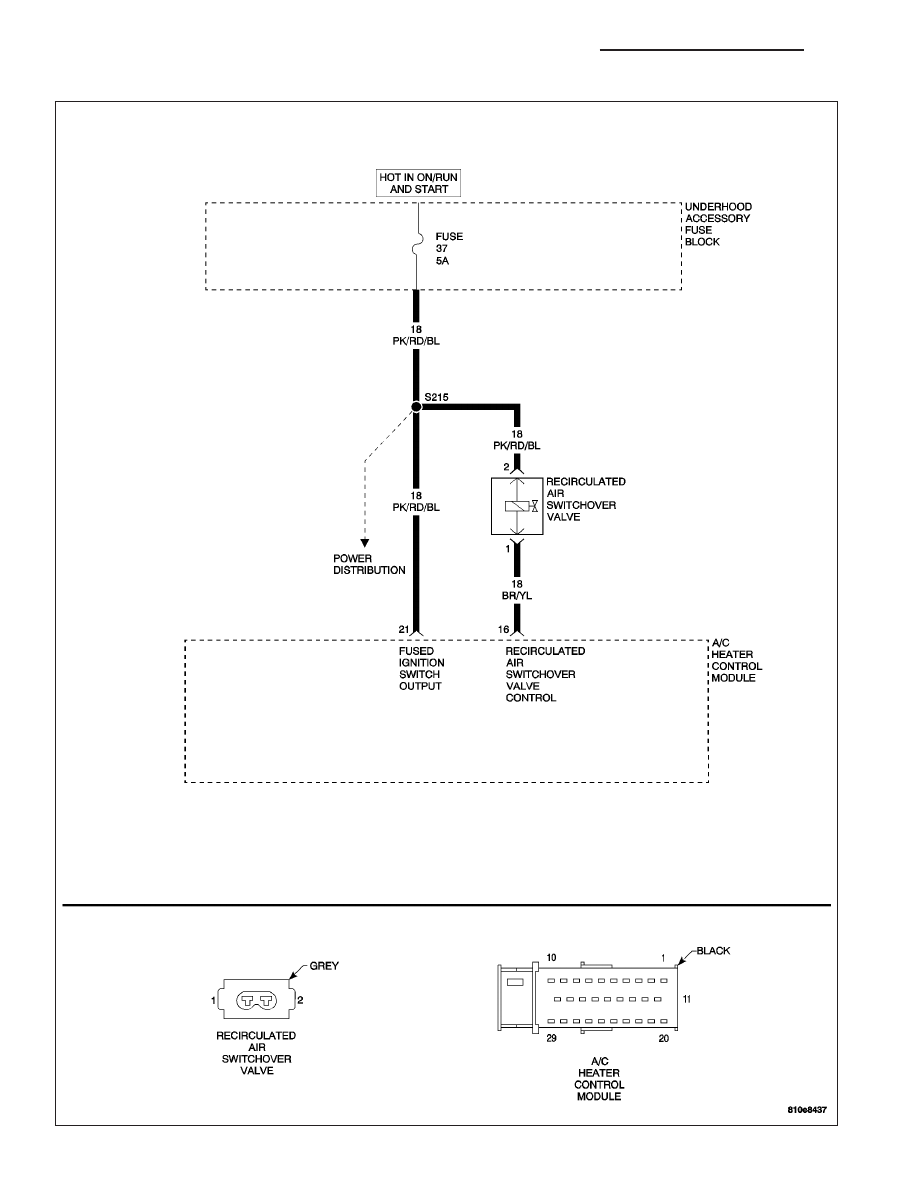

RECIRCULATED AIR SWITCHOVER VALVE CIRCUIT

24 - 52

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

RECIRCULATED AIR SWITCHOVER VALVE CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The A/C Heater Control Module detects an abnormal condition on the Recirculated Air Switcho-
ver Valve Control circuit.

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

RECIRCULATED AIR SWITCHOVER VALVE CONTROL CIRCUIT OPEN

RECIRCULATED AIR SWITCHOVER VALVE

A/C HEATER CONTROL MODULE

For a complete HVAC Circuit Diagram, (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

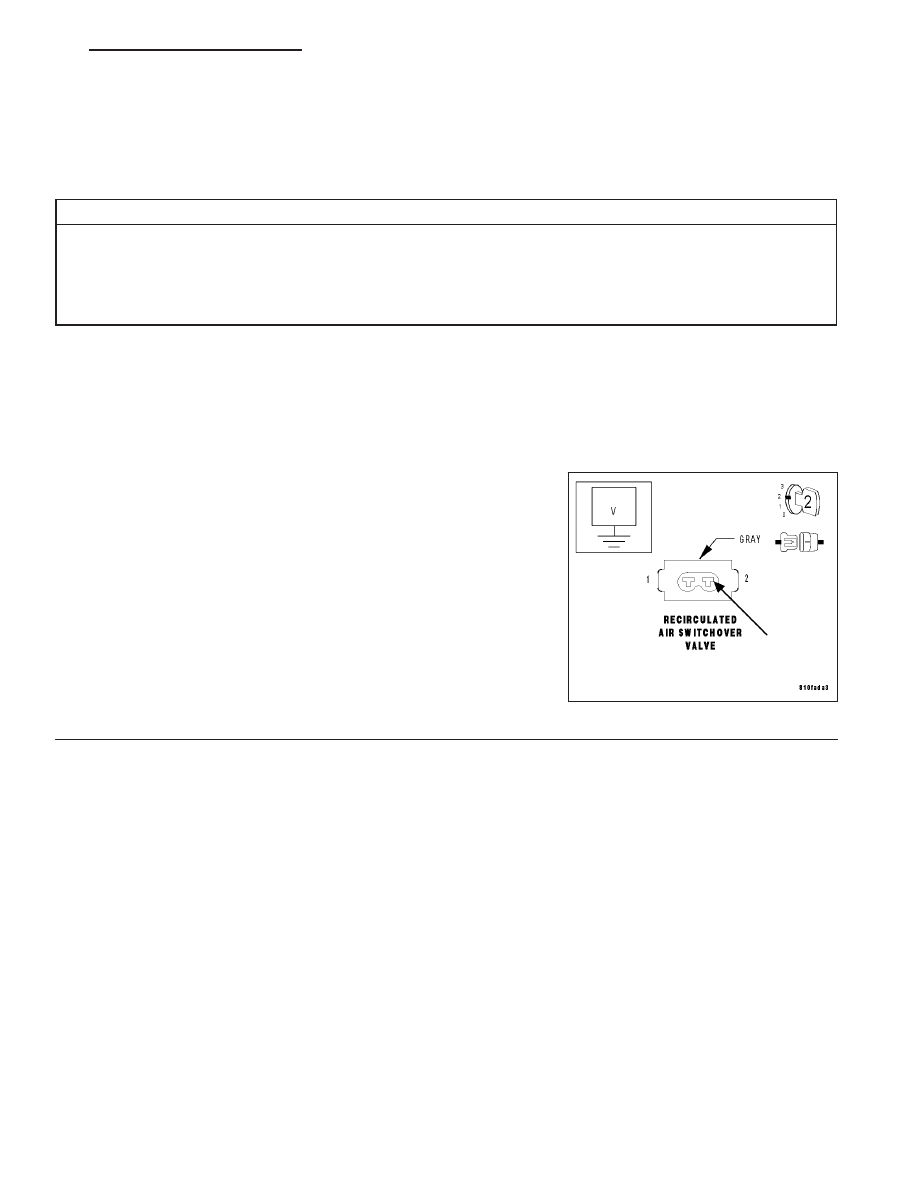

MEASURE RECIRCULATED AIR SWITCHOVER VALVE VOLTAGE

Note: Inspect Fuse 37 located in the Underhood Accessory Fuse
Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Disconnect the Recirculated Air Switchover Valve harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused B(+) circuit at the Recirculated Air
Switchover Valve harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Recirculated Air Switchover Valve Fused B(+)

circuit.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 53

RECIRCULATED AIR SWITCHOVER VALVE CIRCUIT (CONTINUED)

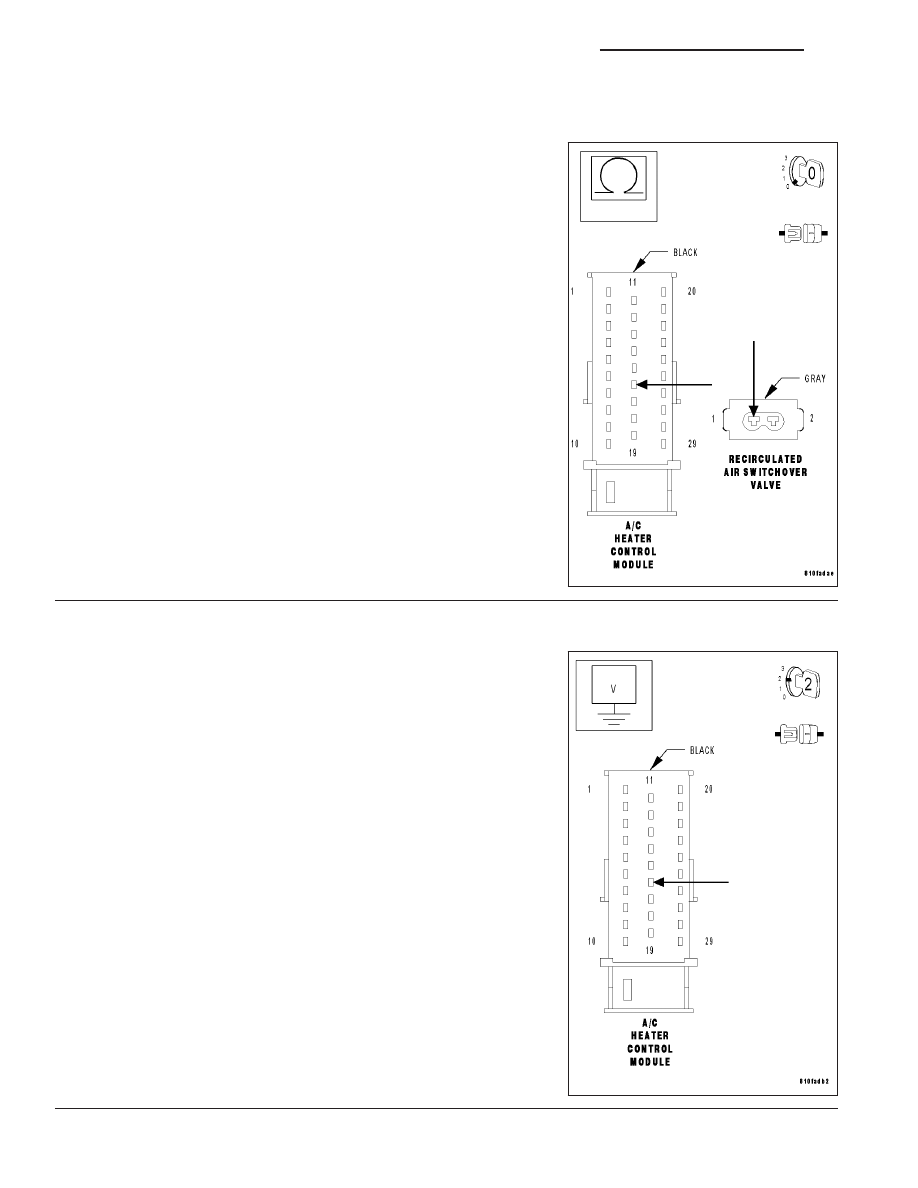

2.

MEASURE THE RESISTANCE OF THE RECIRCULATED AIR SWITCHOVER VALVE CONTROL CIRCUIT

Turn the ignition off.

Disconnect the Recirculated Air Switchover Valve harness connector.

Note: Check connector - Clean/repair as necessary.
Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the Recirculated Air Switchover Valve Con-
trol circuit from the Recirculated Air Switchover Valve harness connec-
tor to the A/C Heater Control Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Recirculated Air Switchover Valve Control cir-

cuit for an open.

Perform BODY VERIFICATION TEST.

3.

MEASURE THE VOLTAGE OF THE RECIRCULATED AIR SWITCHOVER VALVE CONTROL CIRCUIT

Reconnect the Recirculated Air Switchover Valve connector.

Turn the ignition on.

Measure the voltage of the Recirculated Air Switchover Valve Control
circuit at the A/C Heater Control Module harness connector.

Is the voltage above 10 volts?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Replace the Recirculated Air Switchover Valve. (Refer to

24 - HEATING & AIR CONDITIONING/CONTROLS/VAC-
UUM CHECK VALVE - REMOVAL).

Perform BODY VERIFICATION TEST.
