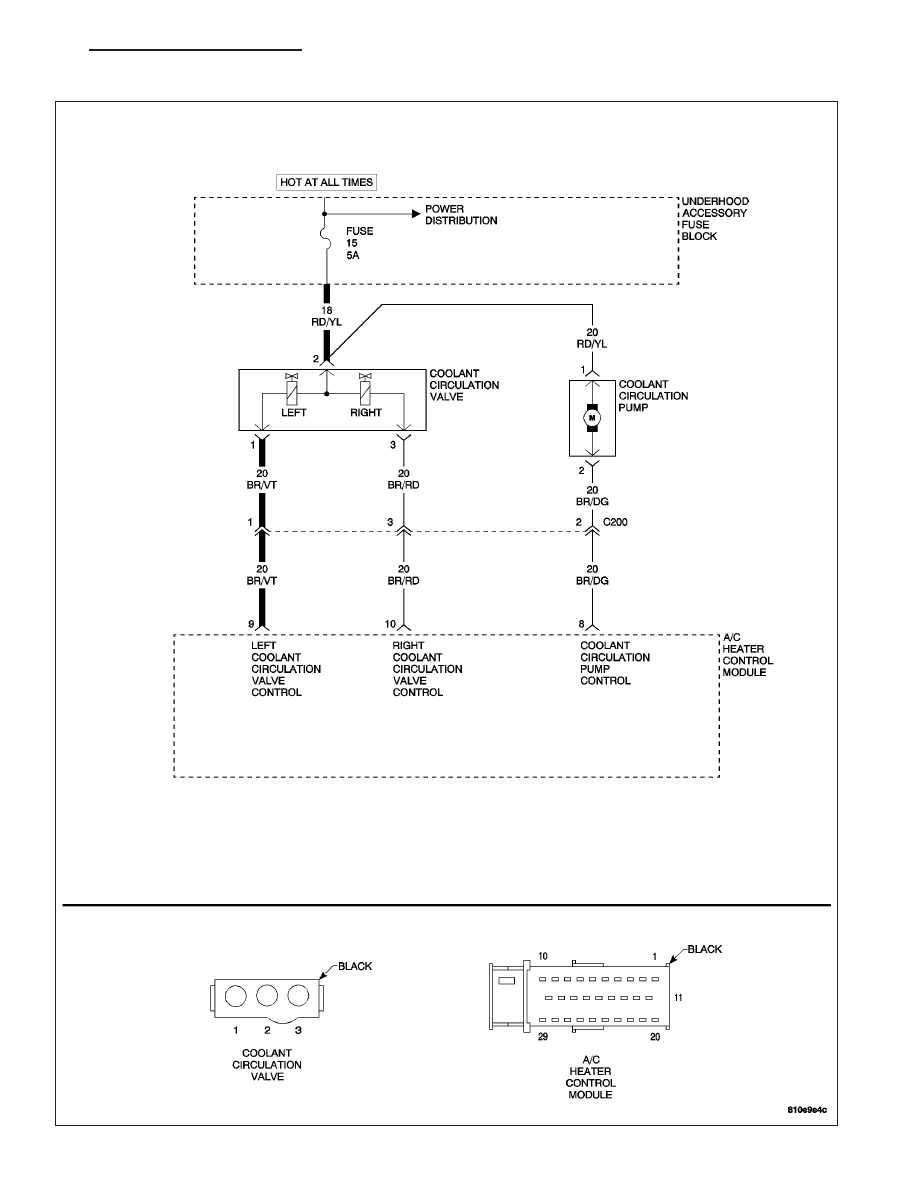

LEFT COOLANT CIRCULATION VALVE CIRCUIT

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 43

LEFT COOLANT CIRCULATION VALVE CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The A/C Heater Control Module detects an abnormal condition on the Left Coolant Circulation
Valve Control circuit.

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

LEFT COOLANT CIRCULATION VALVE CONTROL CIRCUIT OPEN

LEFT COOLANT CIRCULATION VALVE

A/C HEATER CONTROL MODULE

For a complete HVAC Circuit Diagram, (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

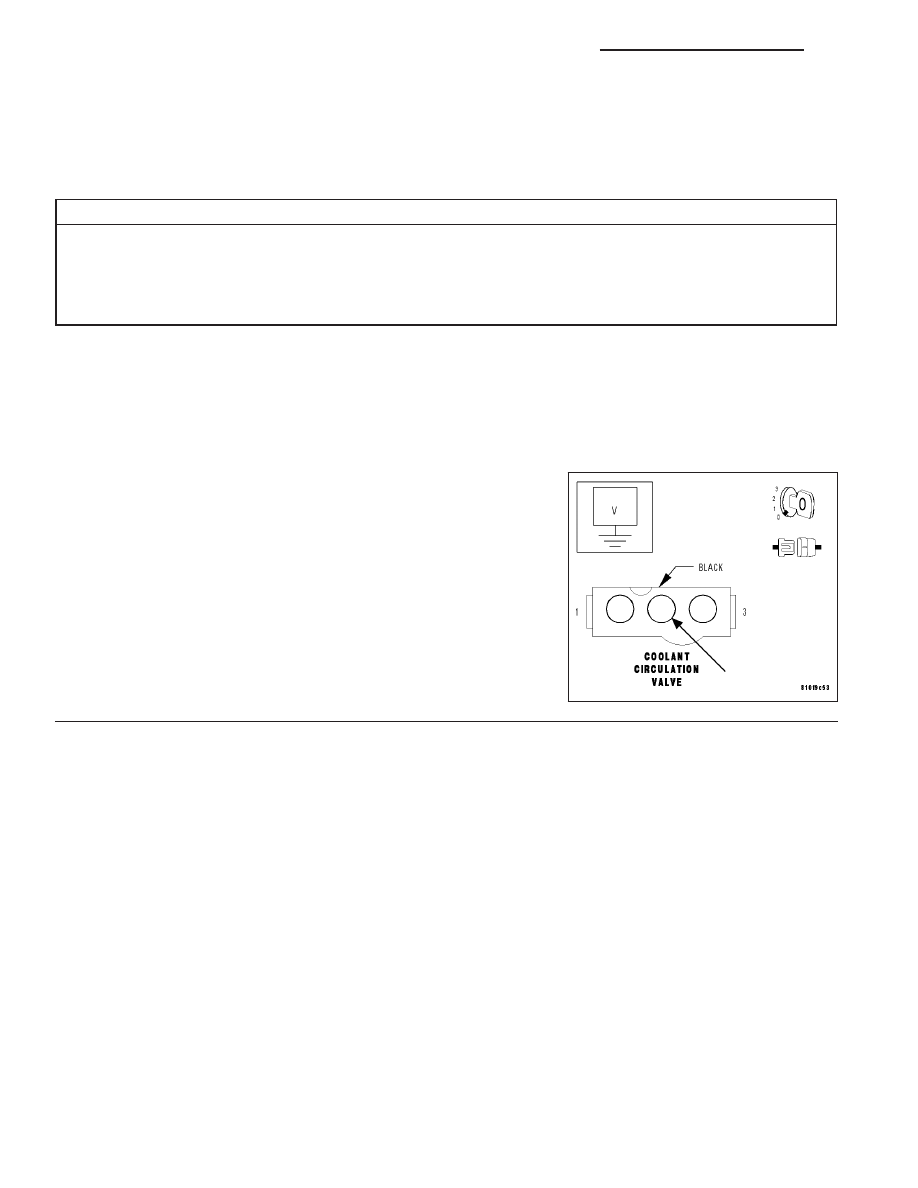

1.

MEASURE COOLANT CIRCULATION VALVE VOLTAGE

Note: Inspect Fuse 15 located in the Underhood Accessory Fuse
Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Turn the ignition off.

Disconnect the Coolant Circulation Valve harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the voltage of the Fused B(+) circuit at the Coolant Circula-
tion Valve harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Coolant Circulation Valve Fused B(+) circuit.

Perform BODY VERIFICATION TEST.

24 - 44

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

LEFT COOLANT CIRCULATION VALVE CIRCUIT (CONTINUED)

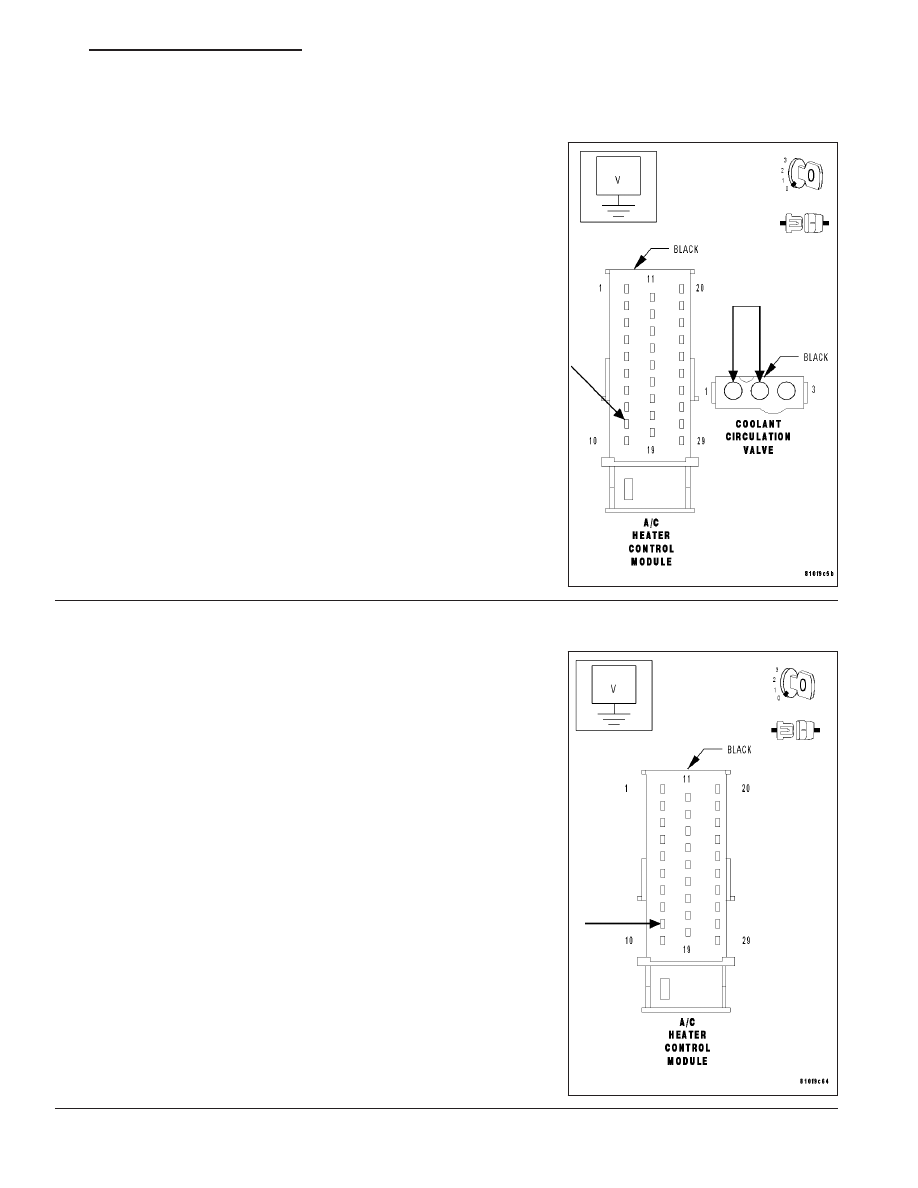

2.

MEASURE THE VOLTAGE OF THE LEFT COOLANT CIRCULATION VALVE CONTROL CIRCUIT

With the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Connect a jumper wire between the Left Coolant Circulation Valve ter-
minals in the Coolant Circulation Valve harness connector.

Measure the voltage of the Left Coolant Circulation Valve Control cir-
cuit at the A/C Heater Control Module harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 3

No

>> Repair the Left Coolant Circulation Valve Control circuit for

an open.

Perform BODY VERIFICATION TEST.

3.

MEASURE THE VOLTAGE OF THE LEFT COOLANT CIRCULATION VALVE CONTROL CIRCUIT

With the ignition off.

Reconnect the Coolant Circulation Valve harness connector.

Measure the voltage of the Left Coolant Circulation Valve Control cir-
cuit at the A/C Heater Control Module harness connector.

Is the voltage above 10 volts?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Replace the Coolant Circulation Valve. (Refer to 24 -

HEATING & AIR CONDITIONING/PLUMBING/A/C EXPAN-
SION VALVE - REMOVAL).

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 45

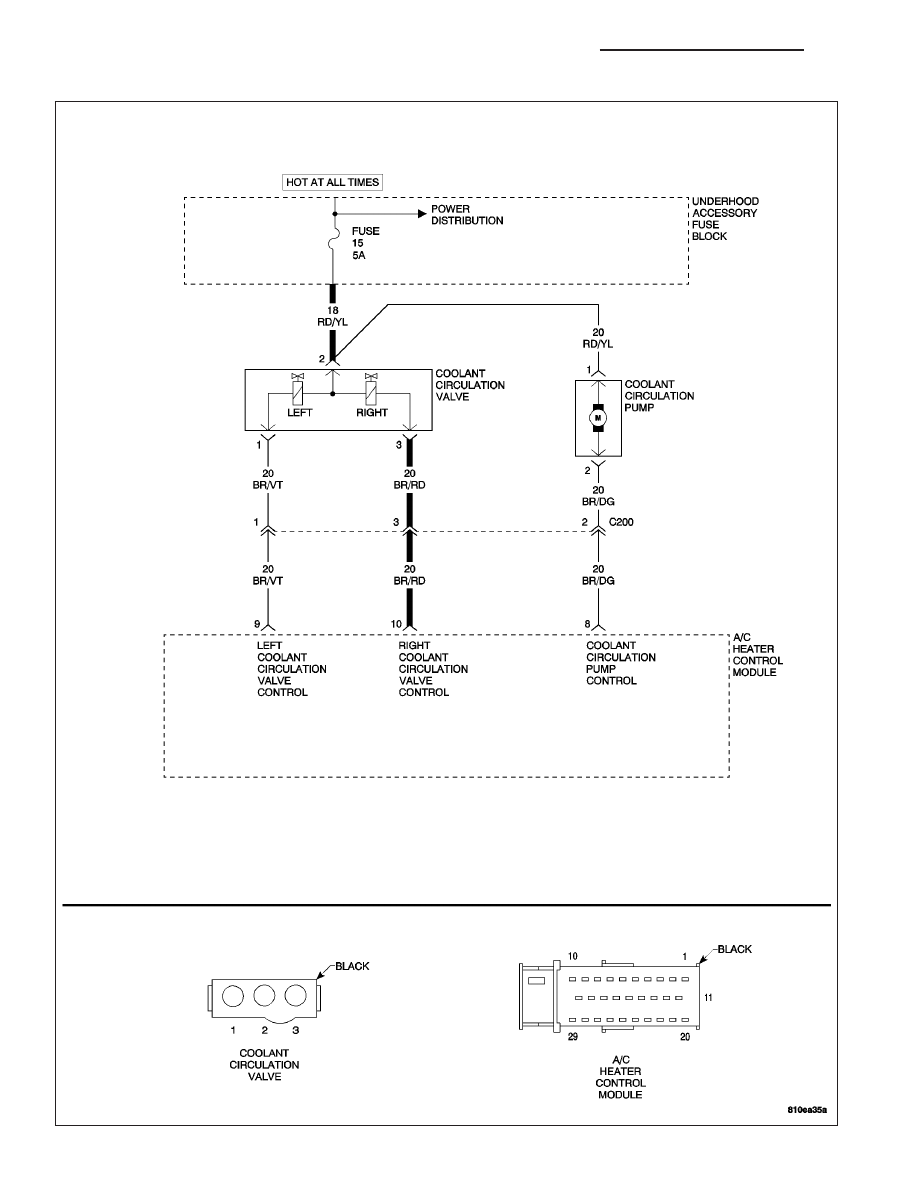

RIGHT COOLANT CIRCULATION VALVE CIRCUIT

24 - 46

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH
