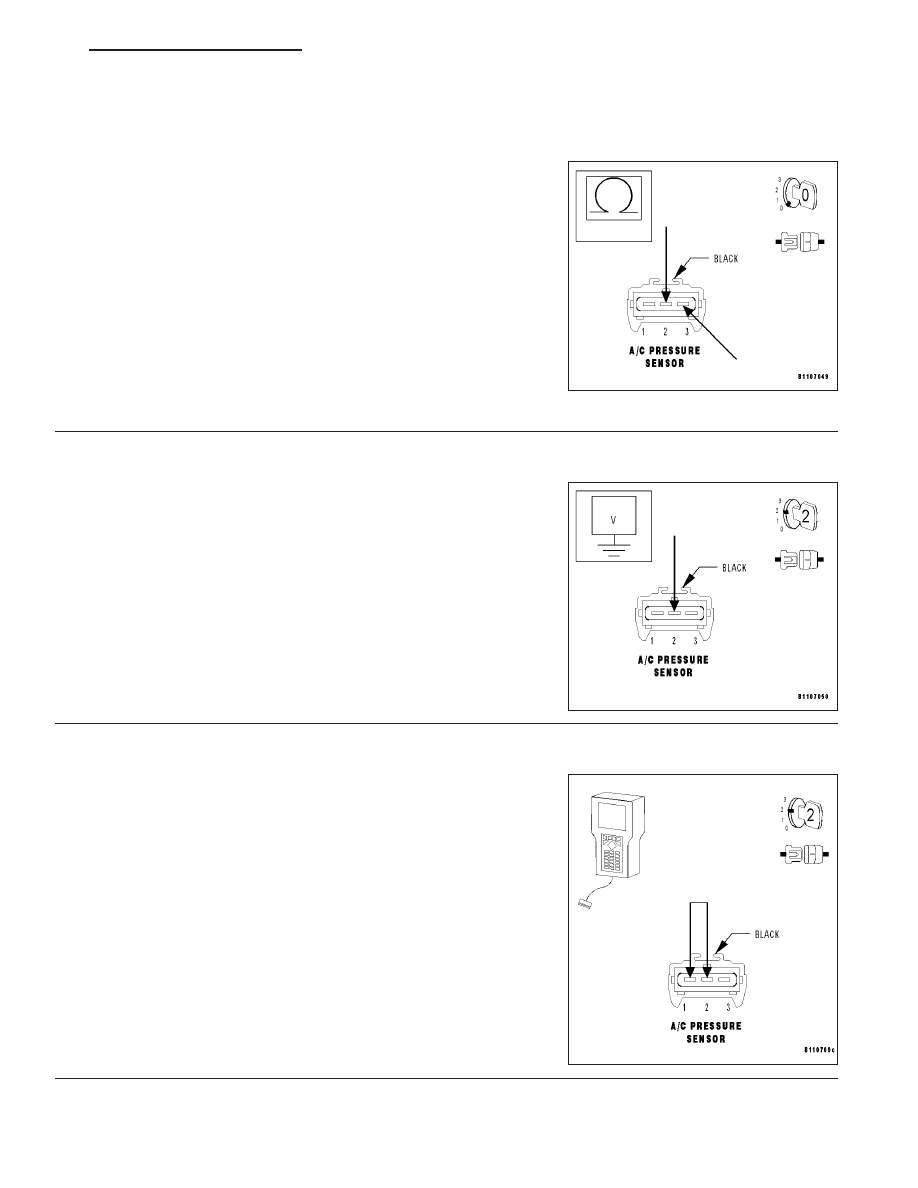

A/C PRESSURE SENSOR CIRCUIT (CONTINUED)

2.

MEASURE THE RESISTANCE FROM THE A/C PRESSURE SENSOR SIGNAL CIRCUIT TO THE 5-VOLT
SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the A/C Pressure Sensor harness connector.

Note: Check connector - Clean/repair as necessary.
Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance from the A/C Pressure Sensor Signal circuit to
the 5-Volt supply circuit at the A/C Pressure Sensor harness connec-
tor.

Is the resistance below 5.0 ohms?

Yes

>> Repair the A/C Pressure Sensor Signal circuit for a short

to the 5-Volt Supply circuit.

Perform BODY VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE VOLTAGE ON THE A/C PRESSURE SENSOR SIGNAL CIRCUIT

Turn the ignition on.

Measure the voltage on the A/C Pressure Sensor Signal circuit at the
A/C Pressure Sensor harness connector.

Is the voltage above 5.2 volts?

Yes

>> Repair the A/C Pressure Sensor Signal circuit for a short

to battery voltage.

Perform BODY VERIFICATION TEST.

No

>> Go to 4

4.

MONITOR A/C PRESSURE SENSOR VOLTAGE WITH DRB III

T

Turn the ignition off.

Connect a jumper wire between the A/C Pressure Sensor Signal circuit
and the Sensor ground circuit.

Turn the ignition on.

With the DRB III

T

, monitor the A/C Pressure Sensor voltage.

Is the voltage below 1.0 volt?

Yes

>> Replace the A/C Pressure Sensor. (Refer to 24 - HEAT-

ING & AIR CONDITIONING/CONTROLS/A/C PRESSURE
TRANSDUCER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 5

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 35

A/C PRESSURE SENSOR CIRCUIT (CONTINUED)

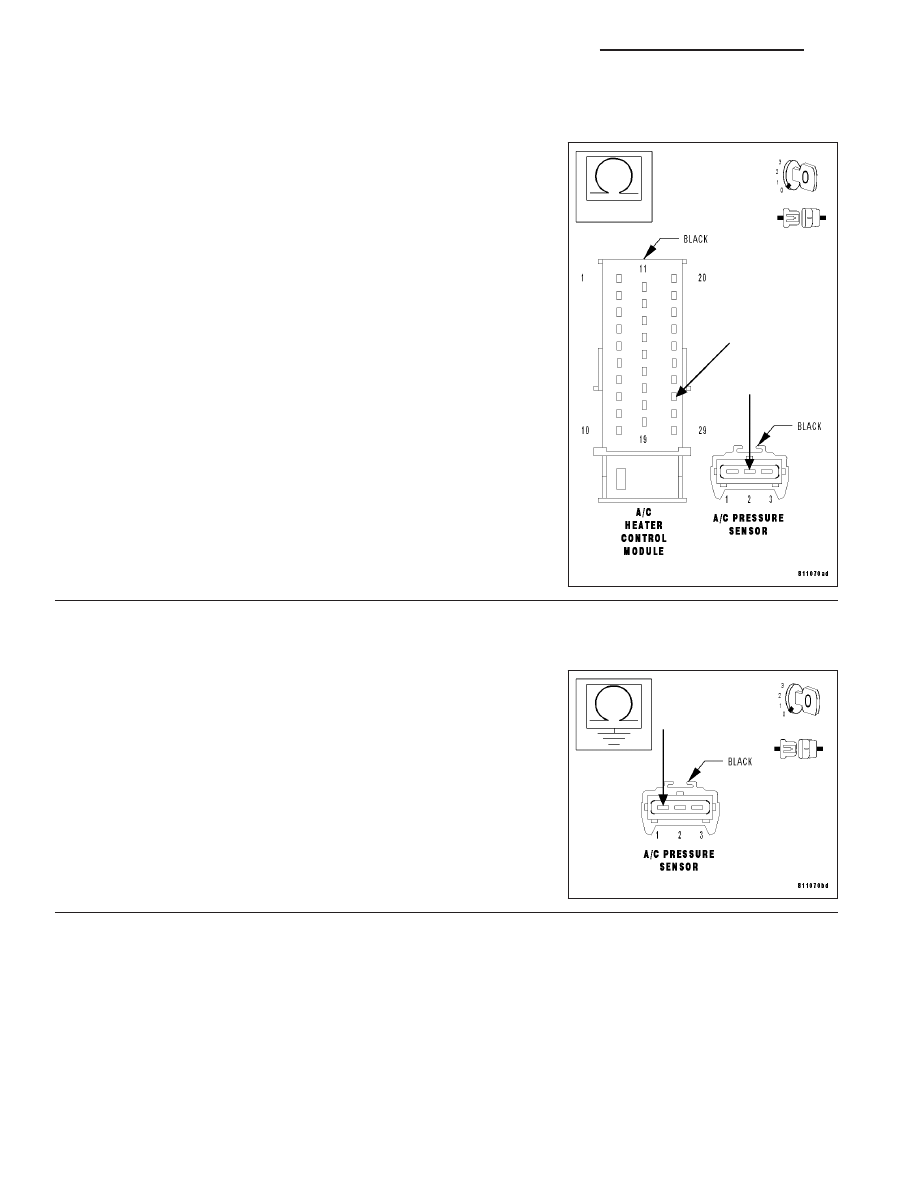

5.

MEASURE THE RESISTANCE OF THE A/C PRESSURE SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Measure the resistance of the A/C Pressure Sensor Signal circuit from
the A/C Heater Control Module harness connector to the A/C Pressure
Sensor harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 6

No

>> Repair the A/C Pressure Sensor Signal circuit for an open.

Perform BODY VERIFICATION TEST.

6.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE A/C PRESSURE SENSOR GROUND
CIRCUIT

With the ignition off.

Measure the resistance between ground and the A/C Pressure Sensor
Ground circuit at the A/C Pressure Sensor harness connector.

Is the resistance below 30 ohms?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the A/C Pressure Sensor ground circuit for an

open.

Perform BODY VERIFICATION TEST.

24 - 36

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

A/C PRESSURE SENSOR CIRCUIT (CONTINUED)

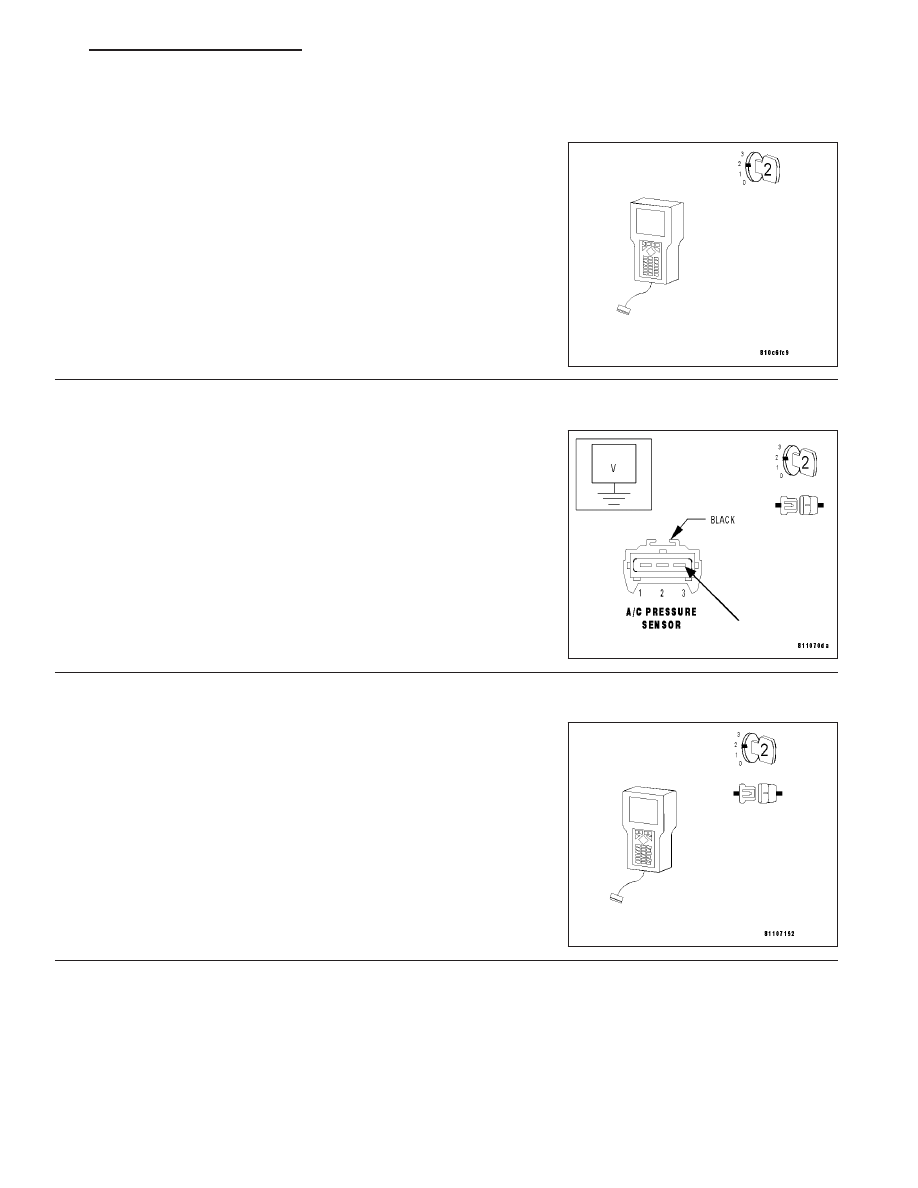

7.

READ A/C PRESSURE SENSOR VOLTAGE WITH DRB III

T

With the ignition on.

With the DRB III

T

, read the A/C Pressure Sensor voltage.

Is the voltage below 0.5 of a volt?

Yes

>> Go to 8

No

>> The condition that caused this DTC to set is currently not

present. Inspect the related wiring harness for a possible
intermittent condition.

Perform BODY VERIFICATION TEST.

8.

MEASURE THE VOLTAGE OF THE 5-VOLT SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the A/C Pressure Sensor harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the 5-Volt Supply circuit at the A/C Pressure
Sensor harness connector.

Is the voltage between 4.5 and 5.0 volts?

Yes

>> Go to 9

No

>> Go to 12

9.

MONITOR A/C PRESSURE SENSOR VOLTAGE WITH DRB III

T

With the ignition on.

With the DRB III

T

, monitor the A/C Pressure Sensor voltage.

Is the voltage above 0.5 of a volt?

Yes

>> Replace the A/C Pressure Sensor. (Refer to 24 - HEAT-

ING & AIR CONDITIONING/CONTROLS/A/C PRESSURE
TRANSDUCER - REMOVAL)

Perform BODY VERIFICATION TEST.

No

>> Go to 10

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 37

A/C PRESSURE SENSOR CIRCUIT (CONTINUED)

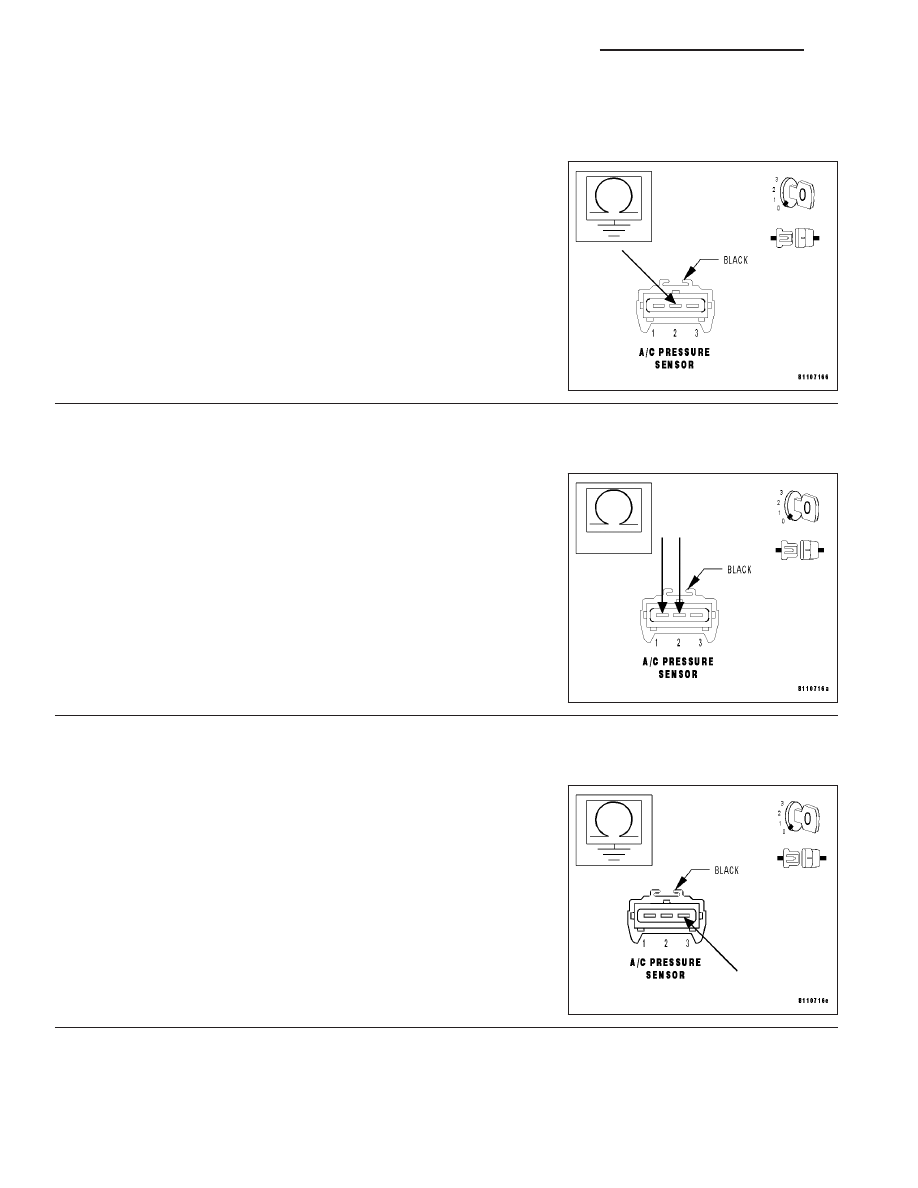

10.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE A/C PRESSURE SENSOR SIGNAL
CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance between ground and the A/C Pressure Sensor
Signal circuit in the A/C Pressure Sensor harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the A/C Pressure Sensor Signal circuit for a short

to ground.

Perform BODY VERIFICATION TEST.

No

>> Go to 11

11.

MEASURE THE RESISTANCE FROM THE A/C PRESSURE SENSOR SIGNAL CIRCUIT TO THE SENSOR
GROUND CIRCUIT

With the ignition off.

Measure the resistance from the A/C Pressure Sensor Signal circuit to
the Sensor Ground circuit at the A/C Pressure Sensor harness con-
nector.

Is the resistance below 100 ohms?

Yes

>> Repair the A/C Pressure Sensor Signal circuit for a short

to the Sensor Ground circuit.

Perform BODY VERIFICATION TEST.

No

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

12.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE A/C PRESSURE SENSOR 5-VOLT
SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Measure the resistance between ground and the 5-Volt Supply circuit
at the A/C Pressure Sensor harness connector.

Is the resistance below 100 ohms?

Yes

>> Repair the 5-Volt Supply circuit for a short to ground.

Perform BODY VERIFICATION TEST.

No

>> Go to 13

24 - 38

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH
