A/C PRESSURE SENSOR CIRCUIT (CONTINUED)

13.

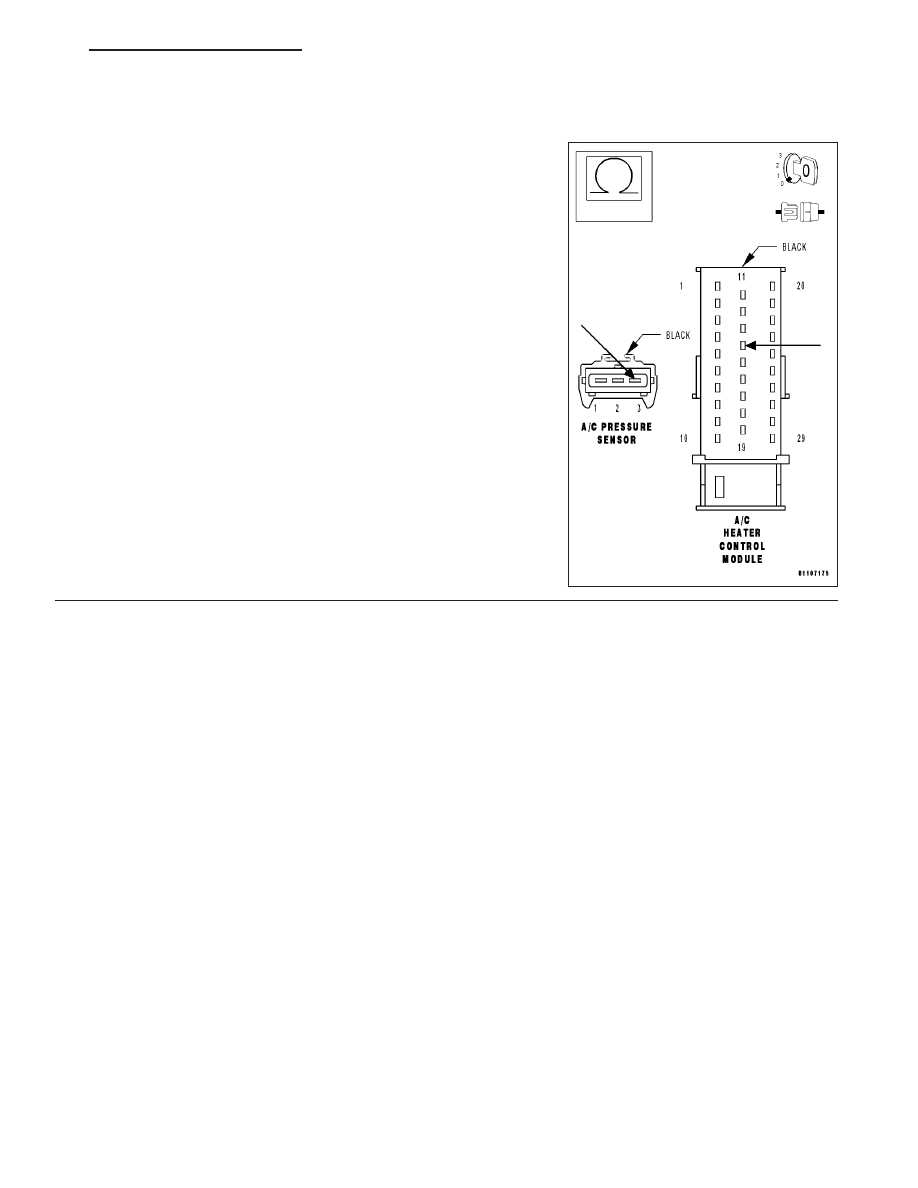

MEASURE THE RESISTANCE OF THE A/C PRESSURE SENSOR 5-VOLT SUPPLY CIRCUIT

With the ignition off.

Measure the resistance of the 5-Volt Supply circuit from the A/C Pres-
sure Sensor harness connector to the A/C Heater Control Module har-
ness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the A/C Pressure Sensor 5-Volt Supply circuit for

an open.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 39

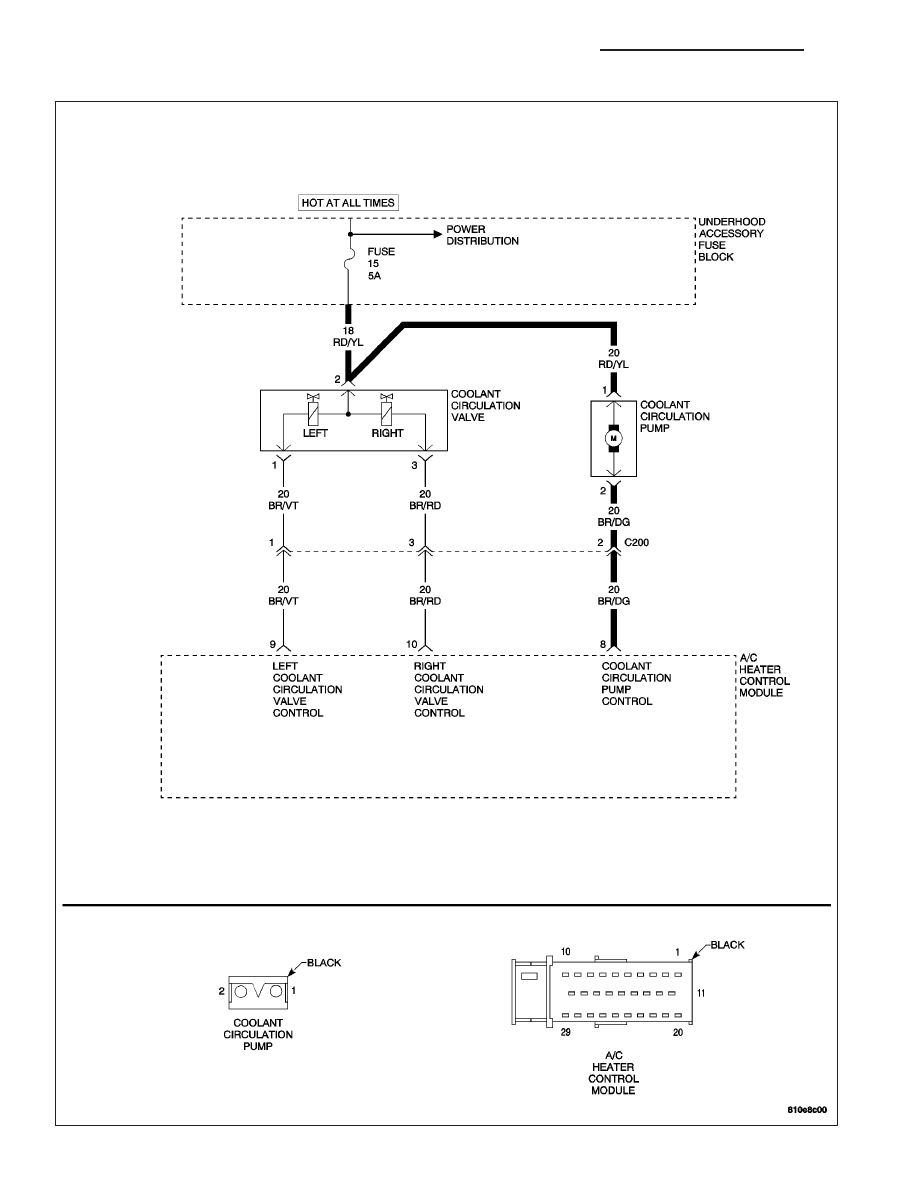

COOLANT CIRCULATION PUMP CIRCUIT

24 - 40

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

COOLANT CIRCULATION PUMP CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The A/C Heater Control Module detects an abnormal condition on the Coolant Circulation Pump
Control circuit.

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

COOLANT CIRCULATION PUMP CONTROL CIRCUIT OPEN

COOLANT CIRCULATION PUMP

A/C HEATER CONTROL MODULE

For a complete HVAC Circuit Diagram, (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

MEASURE COOLANT CIRCULATION PUMP VOLTAGE

Note: Inspect Fuse 15 located in the Underhood Accessory Fuse
Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Turn the ignition off.

Disconnect the Coolant Circulation Pump harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the voltage of the Fused B(+) circuit at the Coolant Circula-
tion Pump harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Coolant Circulation Pump Fused B(+) circuit.

Perform BODY VERIFICATION TEST.

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 41

COOLANT CIRCULATION PUMP CIRCUIT (CONTINUED)

2.

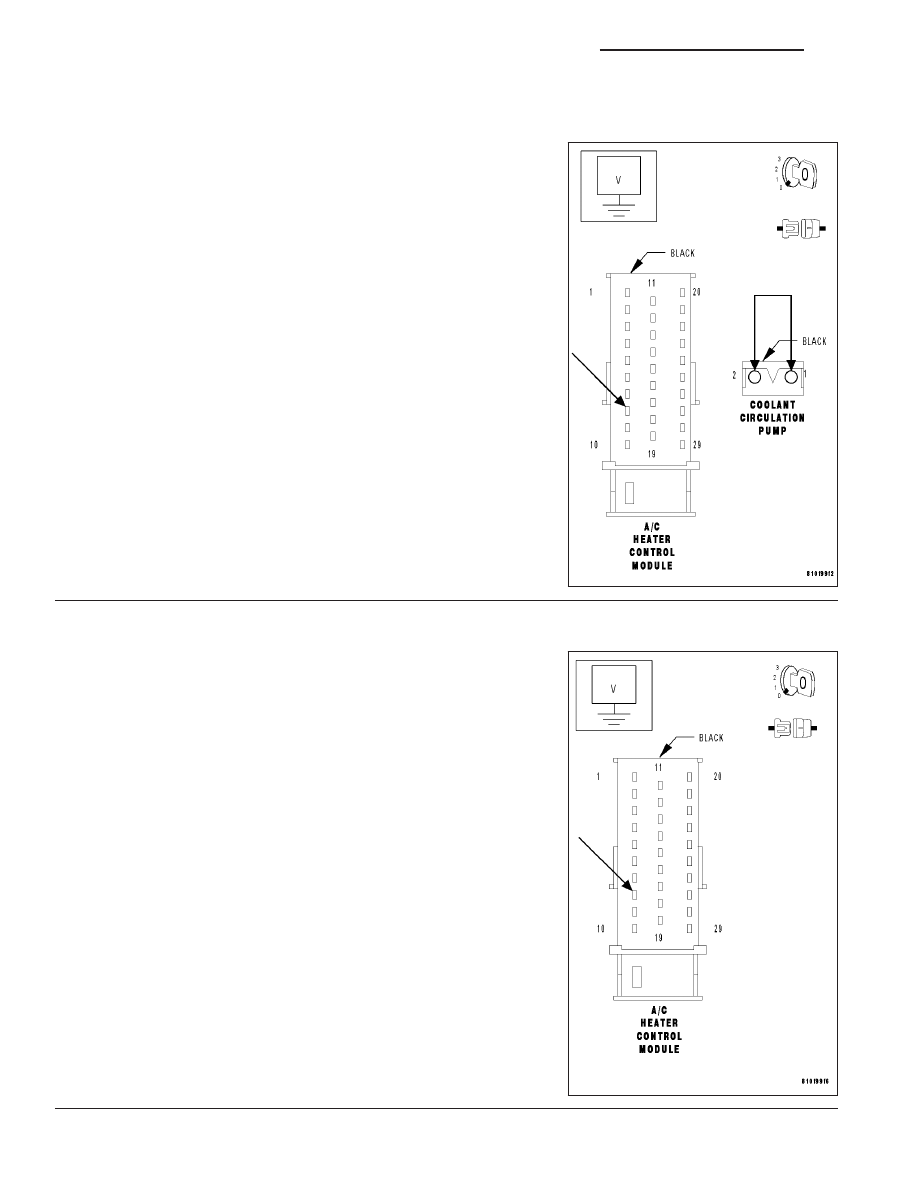

MEASURE THE VOLTAGE OF THE COOLANT CIRCULATION PUMP CONTROL CIRCUIT

With the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Connect a jumper wire between the terminals in the Coolant Circula-
tion Pump harness connector.

Measure the voltage of the Coolant Circulation Pump Control circuit at
the A/C Heater Control Module harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 3

No

>> Repair the Coolant Circulation Pump Control circuit for an

open.

Perform BODY VERIFICATION TEST.

3.

MEASURE THE VOLTAGE OF THE COOLANT CIRCULATION PUMP CONTROL CIRCUIT

With the ignition off.

Reconnect the Coolant Circulation Pump harness connector.

Measure the voltage of the Coolant Circulation Pump Control circuit at
the A/C Heater Control Module harness connector.

Is the voltage above 10 volts?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Replace the Coolant Circulation Pump. (Refer to 24 -

HEATING & AIR CONDITIONING/PLUMBING/ELECTRIC
COOLANT PUMP - REMOVAL).

Perform BODY VERIFICATION TEST.
