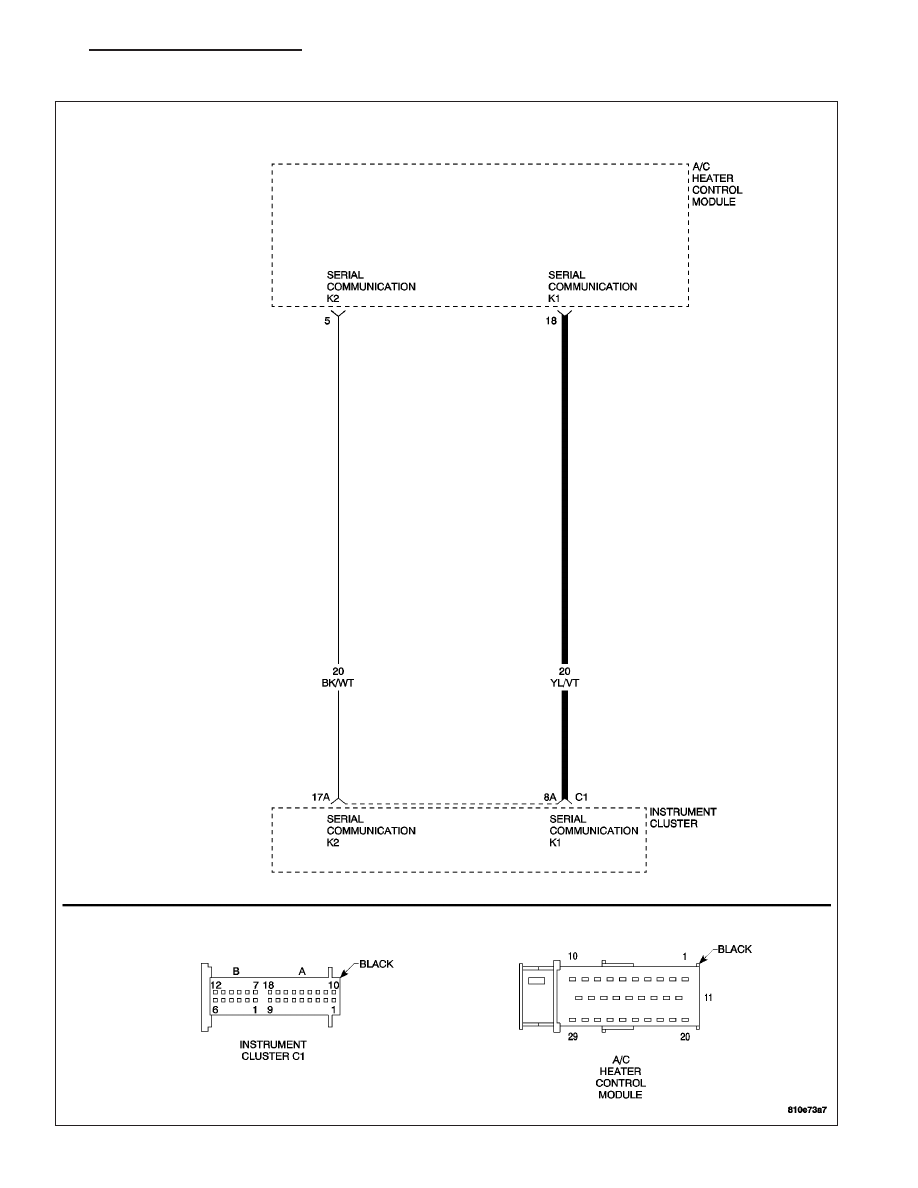

NO COMMUNICATION FROM INSTRUMENT CLUSTER

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 55

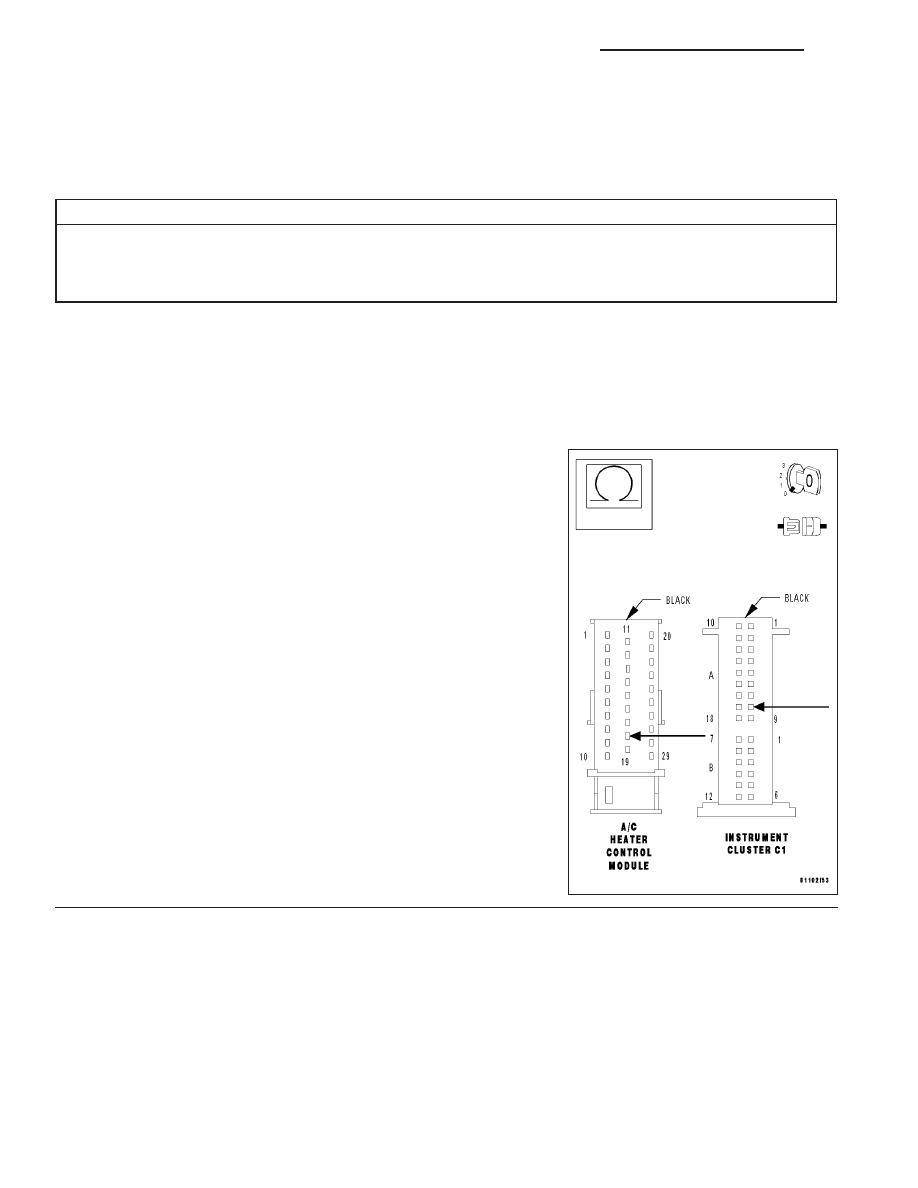

NO COMMUNICATION FROM INSTRUMENT CLUSTER (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: Serial Communication K1 failure between the A/C Heater Control Module and the Instrument
Cluster.

POSSIBLE CAUSES

SERIAL COMMUNICATION K1 CIRCUIT OPEN

INSTRUMENT CLUSTER

A/C HEATER CONTROL MODULE

For a complete HVAC Circuit Diagram, (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

MEASURE THE RESISTANCE OF THE SERIAL COMMUNICATION K1 CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster harness connector.

Note: Check connector - Clean/repair as necessary.
Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the Serial Communication K1 circuit from
the Instrument Cluster harness connector to the A/C Heater Control
Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Serial Communication K1 circuit for an open.

Perform BODY VERIFICATION TEST.

24 - 56

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

ZH

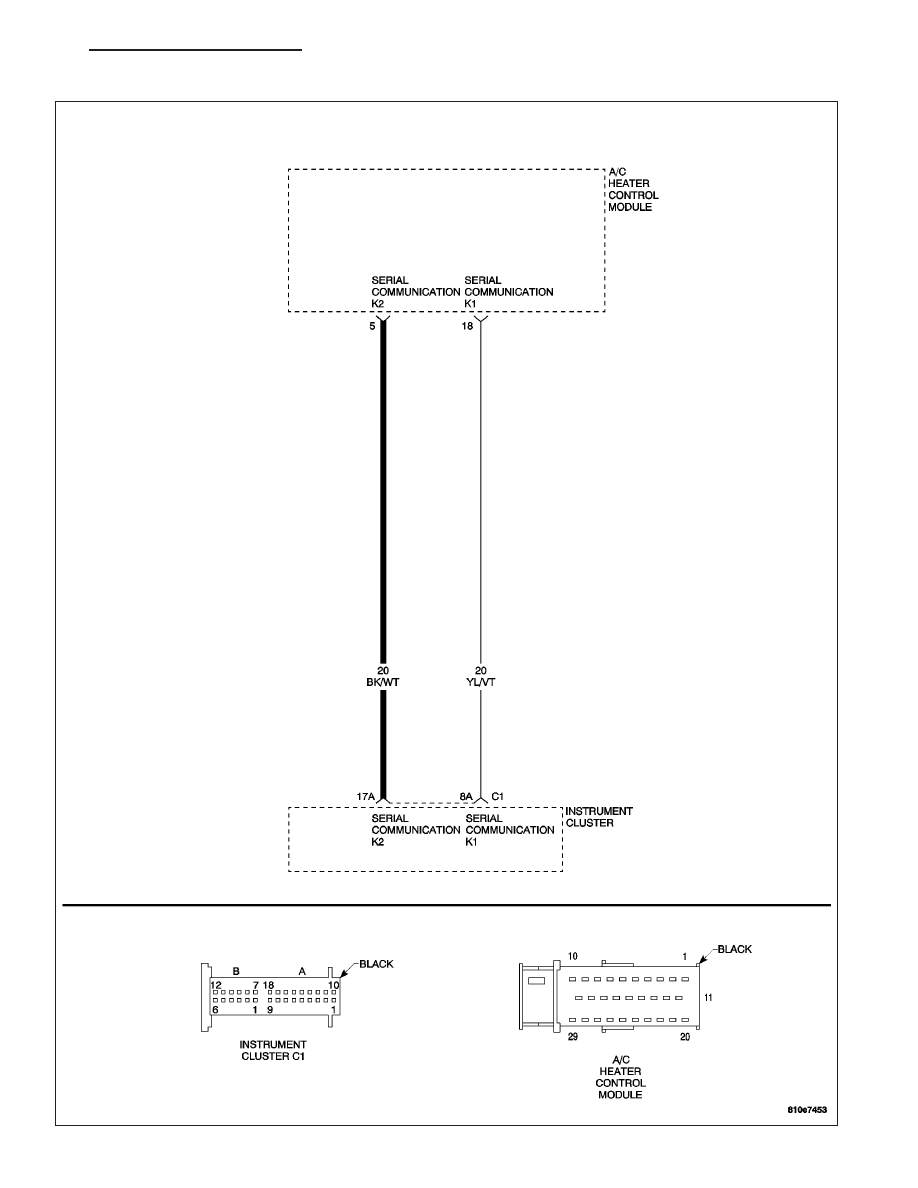

NO COMMUNICATION TO INSTRUMENT CLUSTER

ZH

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS

24 - 57

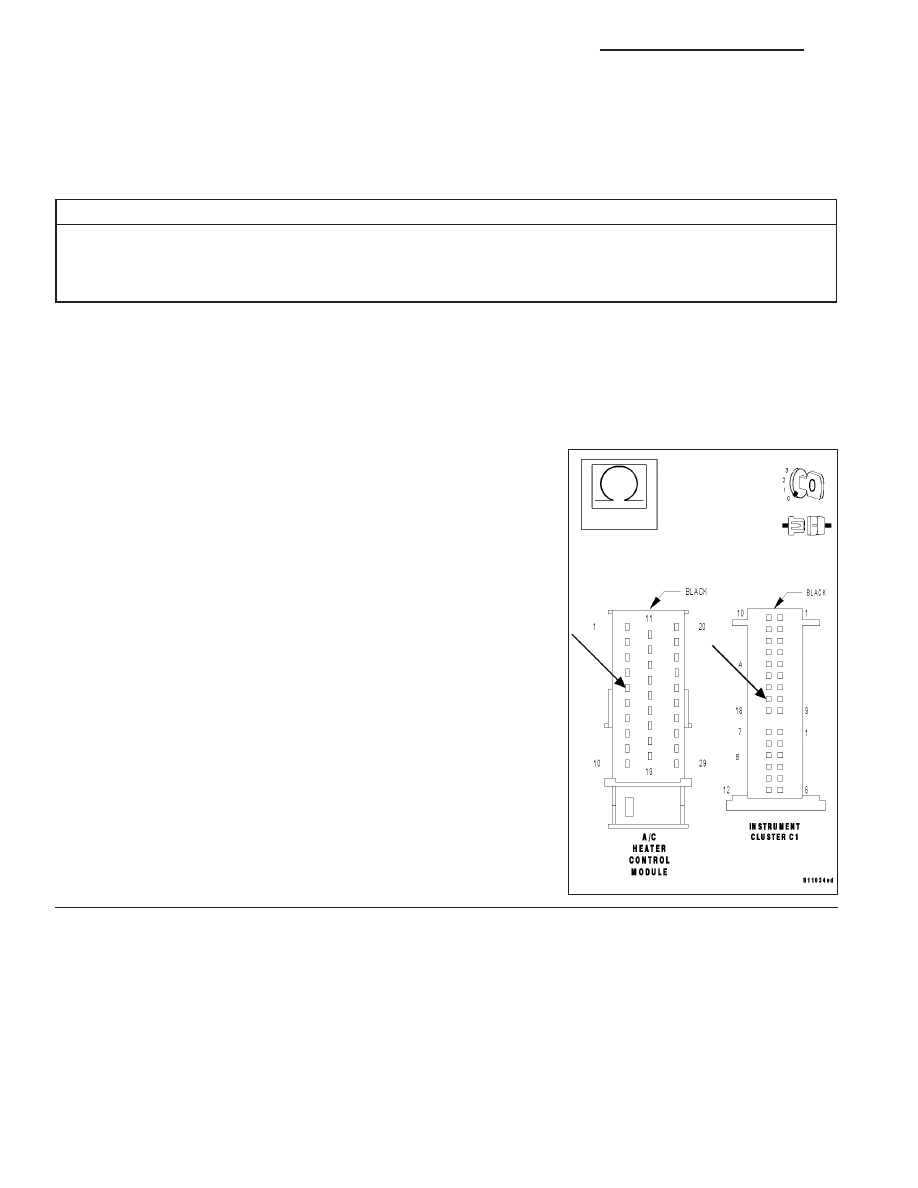

NO COMMUNICATION TO INSTRUMENT CLUSTER (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: Serial Communication K2 failure between the A/C Heater Control Module and the Instrument
Cluster.

POSSIBLE CAUSES

SERIAL COMMUNICATION K2 CIRCUIT OPEN

INSTRUMENT CLUSTER

A/C HEATER CONTROL MODULE

For a complete HVAC Circuit Diagram, (Refer to 24 - HEATING & AIR CONDITIONING - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

MEASURE THE RESISTANCE OF THE SERIAL COMMUNICATION K2 CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster harness connector.

Note: Check connector - Clean/repair as necessary.
Disconnect the A/C Heater Control Module harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the Serial Communication K2 circuit from
the Instrument Cluster harness connector to the A/C Heater Control
Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Serial Communication K2 circuit for an open.

Perform BODY VERIFICATION TEST.

24 - 58

HEATING & AIR CONDITIONING - ELECTRICAL DIAGNOSTICS
