4. Disconnect the console switch group at the catch

lugs (2).

5. Remove the console switch group (1) from the

cover.

REMOVAL - REAR CENTER CONSOLE

1. Remove the cover (1) around the shift lever. (Refer

to 23 - BODY/INTERIOR/CENTER CONSOLE -
REMOVAL).

ZH

INTERIOR

23 - 395

2. Pull the handle (1) off the parking brake lever.

3. Remove the screws (1) attaching the center con-

sole to the rear center console.

23 - 396

INTERIOR

ZH

4. Open the lid on the rear stowage compartment.

Note: The carpet flap is approximately 2 in. wide
and is attached with Velcro© to the stowage com-
partment.

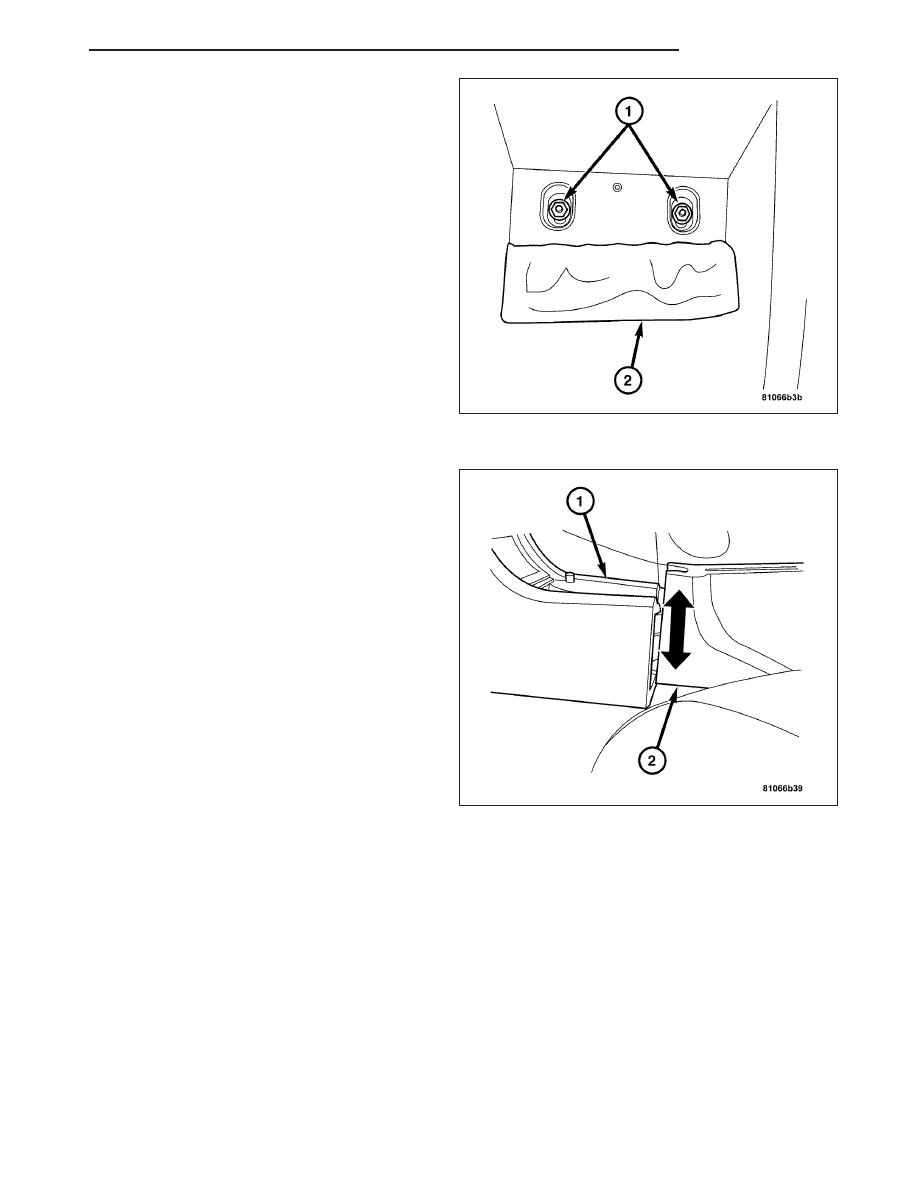

5. Lift the carpeting (2) at the rear of the rear stowage

compartment.

6. Remove the nuts (1).

7. Lift the rear center console (2) up uniformly while

moving it out at the front, disconnecting it from the
arresting hook at the separating point of the front
(1) and rear center consoles (2).

8. Guide the parking brake handle through the open-

ing in the retractable cover.

9. Disconnect all electrical connectors.

10. Remove the rear center console (2) from the

vehicle.

ZH

INTERIOR

23 - 397

REMOVAL - ASHTRAY

1. Remove the cover (1) on the center console.

(Refer to 23 - BODY/INTERIOR/CENTER CON-
SOLE - REMOVAL).

2. Remove the screws (1-3) attaching the ashtray (2)

to the center console.

23 - 398

INTERIOR

ZH
