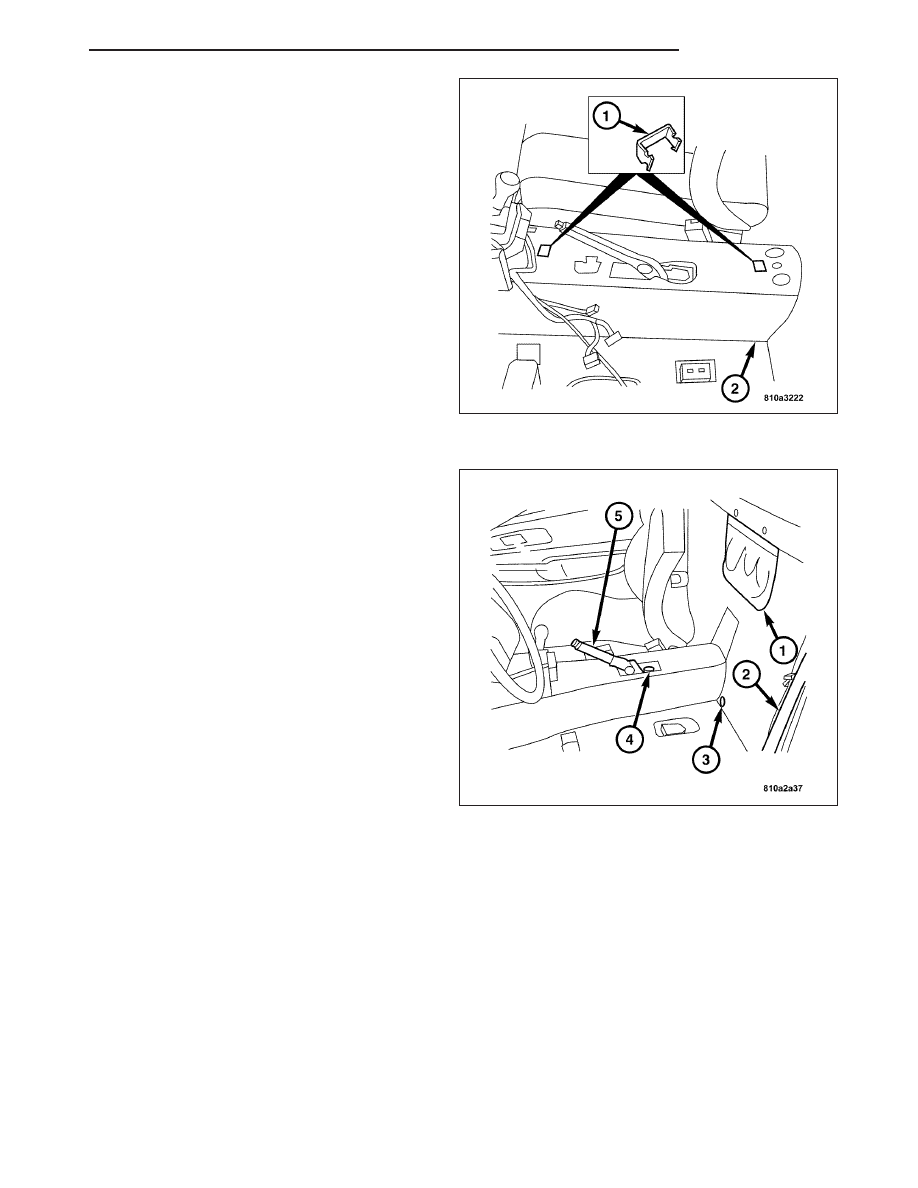

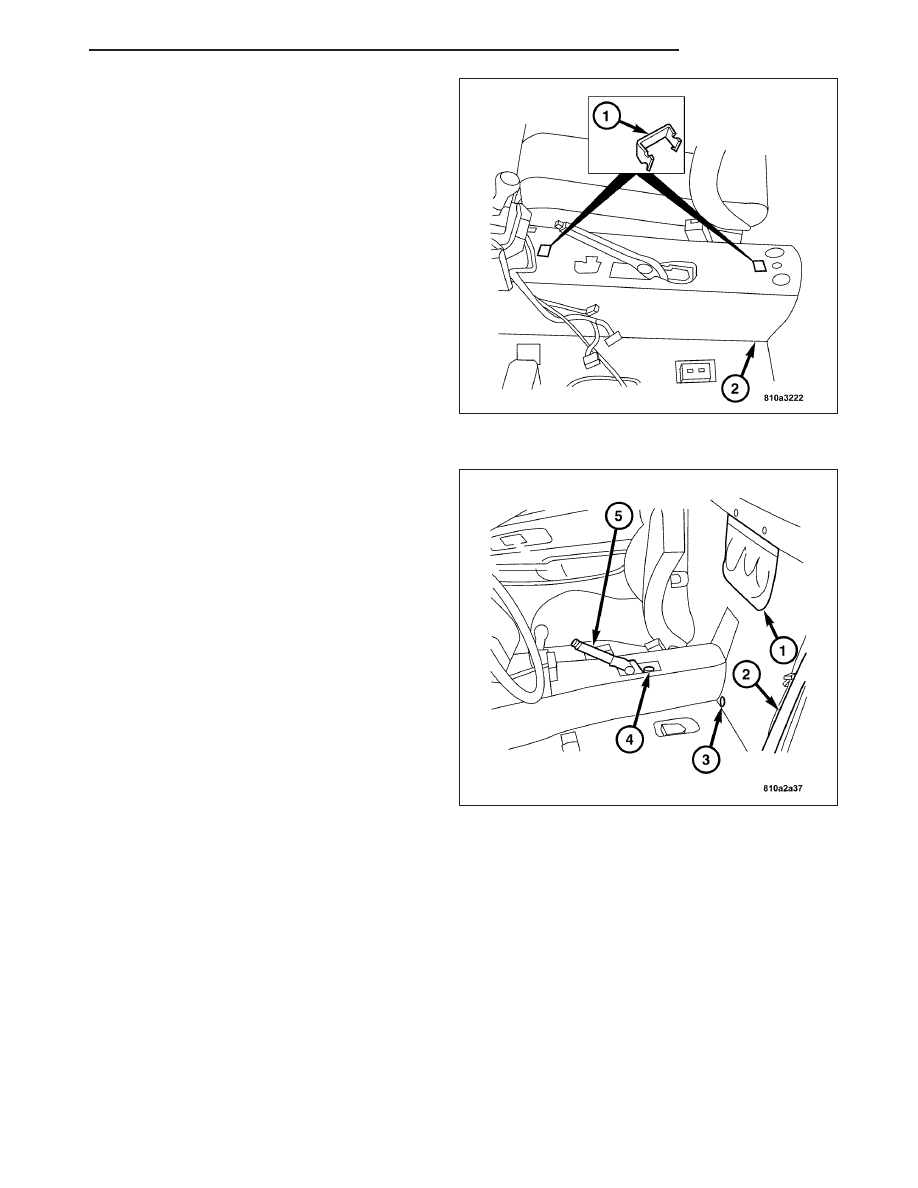

4. Expose the lines in the area of the center console

and then attach the two halves of the carpet at the
front and rear with clips (1) along the cutting line.
For this purpose, cut slits in both carpet halves (2)
with a blade and then insert the clips (1).

5. Install the plugs (3) and then install the rear edge

guard (2) in the lower area.

6. Connect the electrical connector (4) to the parking

brake (5) switch.

7. Install the storage pocket (1).

ZH

INTERIOR

23 - 387

8. Install the nut (1) attaching the accelerator pedal to

the floor, then install the electrical connector.

9. Install nut (1) attaching the accelerator pedal to the

instrument panel structural duct.

10. Install the pedal cover.

23 - 388

INTERIOR

ZH

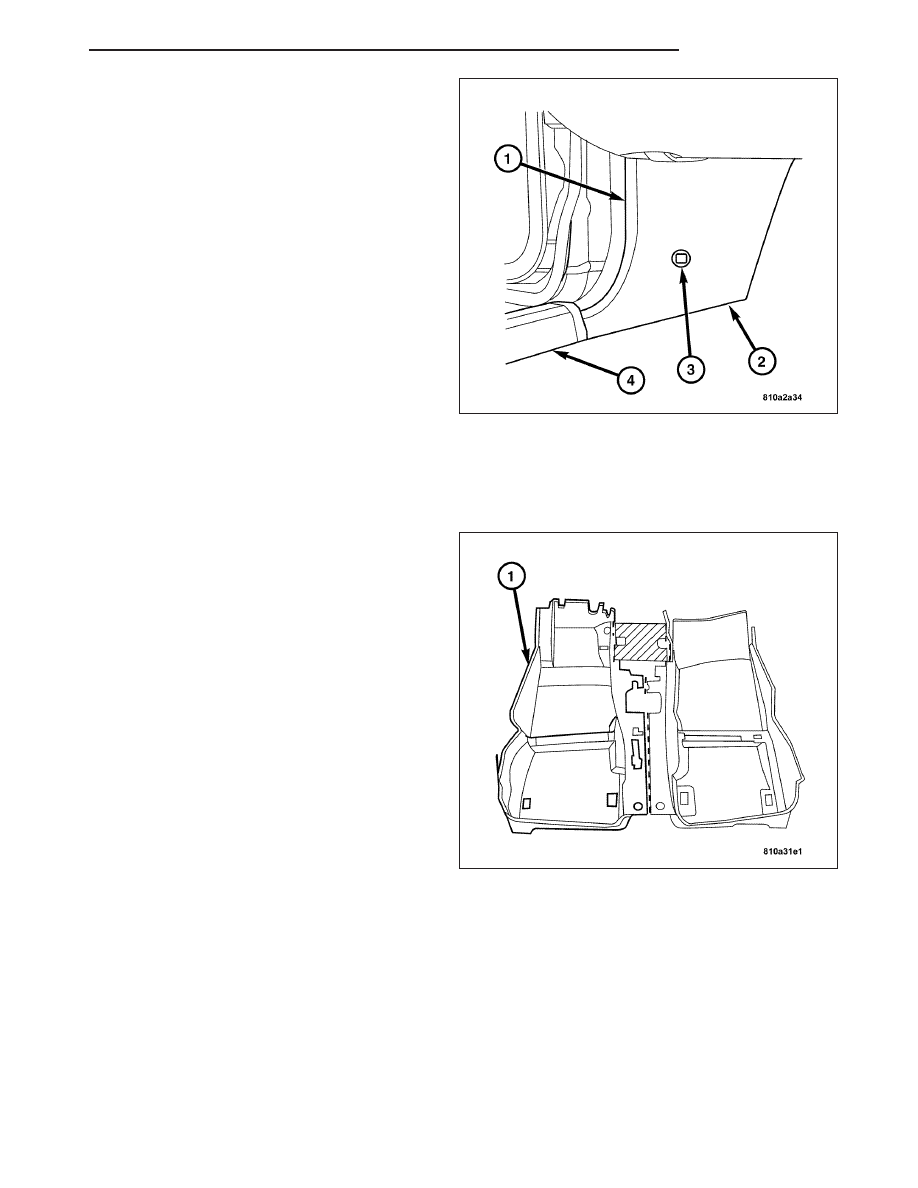

11. Install the paneling (2) in the left footwell.

12. Install the door sill trim plate (4). (Refer to 23 -

BODY/INTERIOR/DOOR SILL TRIM PLATE -
INSTALLATION). Install the edge guard (1) in the
area of the paneling (2). Install the screw (3), then
install the cap.

13. Install the air outlet cover in the footwell.

14. Install the ashtray housing with the stowage com-

partment in the front of the center console. (Refer
to 23 - BODY/INTERIOR/CENTER CONSOLE -
INSTALLATION).

15. Install the cover on center console. (Refer to 23 -

BODY/INTERIOR/CENTER CONSOLE - INSTAL-
LATION).

16. Install the rear center console. (Refer to 23 -

BODY/INTERIOR/CENTER CONSOLE - INSTAL-
LATION).

17. Install the front seat. (Refer to 23 - BODY/SEATS/

SEAT - INSTALLATION).

INSTALLATION - CARPET (RIGHT SIDE)

Note: Before installing floor covering, clean vehi-
cle passenger compartment in area of floor cover-
ing.

1. Prepare the carpet (1) for installation. Cut the new

carpet (1) along the dotted line with a suitable tool
and

remove

the

section

below

the

heater

(cross-hatched).

ZH

INTERIOR

23 - 389

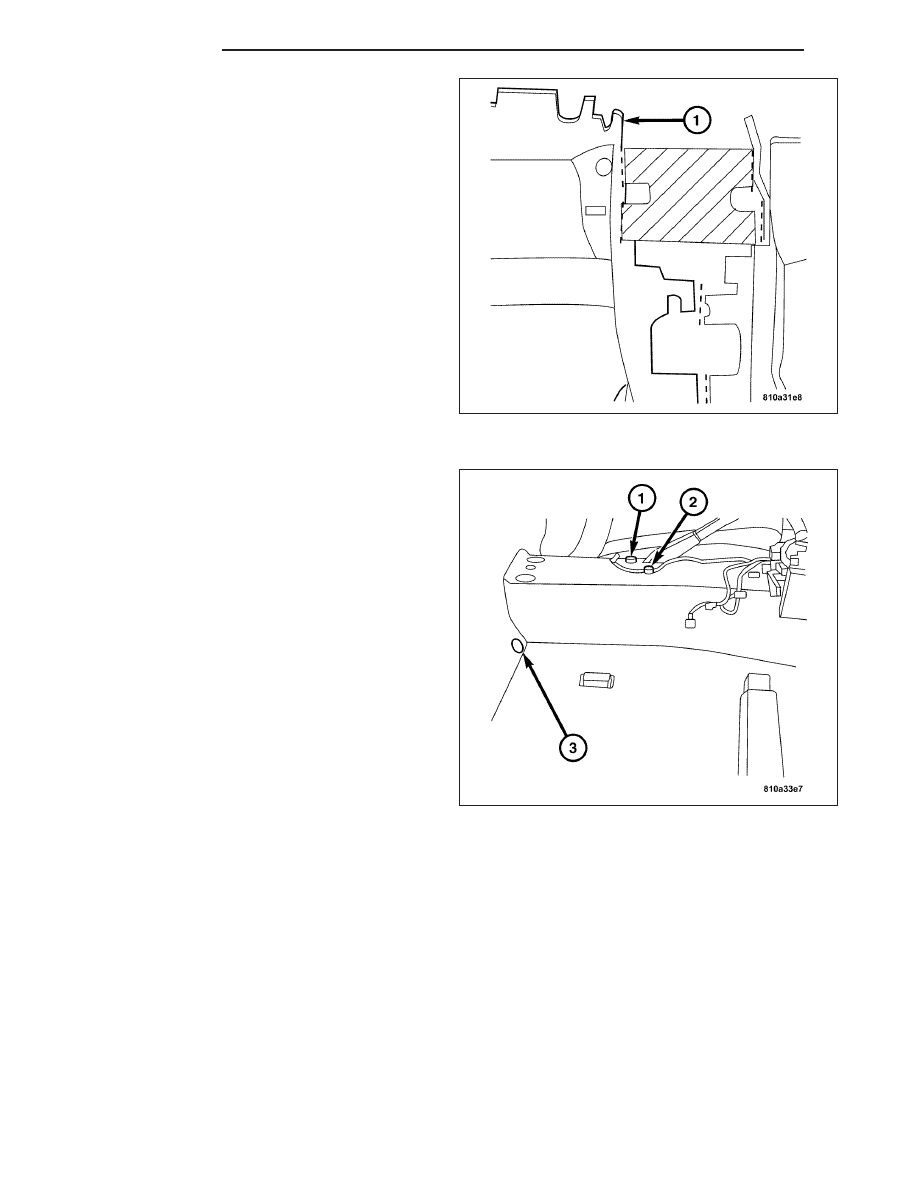

2. Install the new section in the heater box area

(cross-hatched).

3. Install the carpet by inserting the cut edge in the

front area below the center console while simulta-
neously guiding the parking brake lever (2) and the
electrical leads (1) for the passenger’s seat through
the carpet.

23 - 390

INTERIOR

ZH
