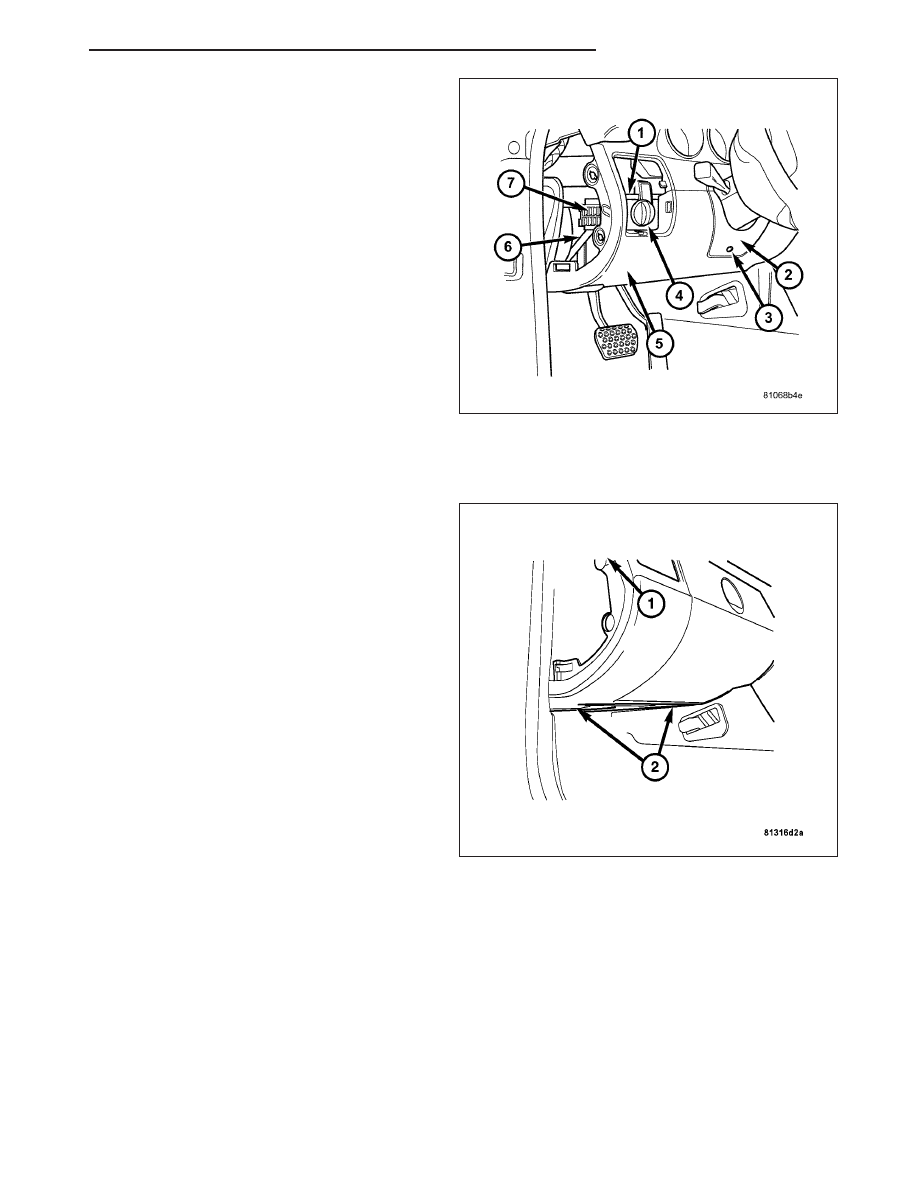

3. Install the lower instrument panel onto the cluster

bezel.

4. Install the screw in the lower instrument panel (5).

5. Install the illumination control module (7).

6. Install the screws attaching the illumination control

module (7) to the instrument panel and to the sup-
port bar (6) on the side.

7. Install the cover (2) under the steering column.

Then install the screw (3).

8. Install the screw behind the air deflector then install

the side air deflector.

INSTALLATION - LOWER INSTRUMENT PANEL (RIGHT) - RHD

1. Install the two screws (2) to the lower I/P.

ZH

INSTRUMENT PANEL

23 - 371

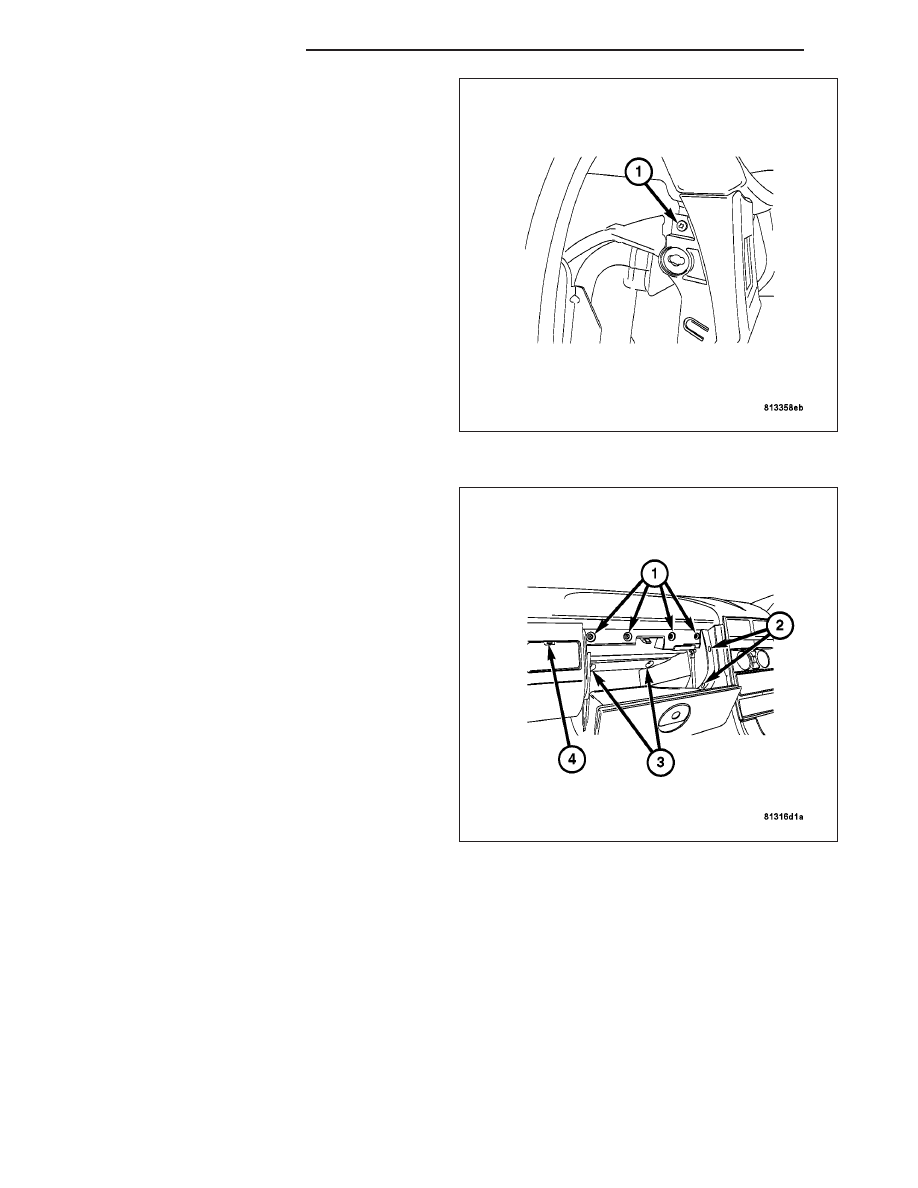

2. Install the screw (1) attaching the lower I/P to the

upper panel.

3. Install the I/P side cover.

4. Install the screws (1, 2 and 3).

5. Install the screws to the hinge of the glove com-

partment door.

6. Connect the shock and the limiter strap to the door

of the glove compartment.

7. Install the screw (4) behind the air outlet deflector

then install the air outlet deflector.

23 - 372

INSTRUMENT PANEL

ZH

INSTALLATION - LOWER INSTRUMENT PANEL (RIGHT)

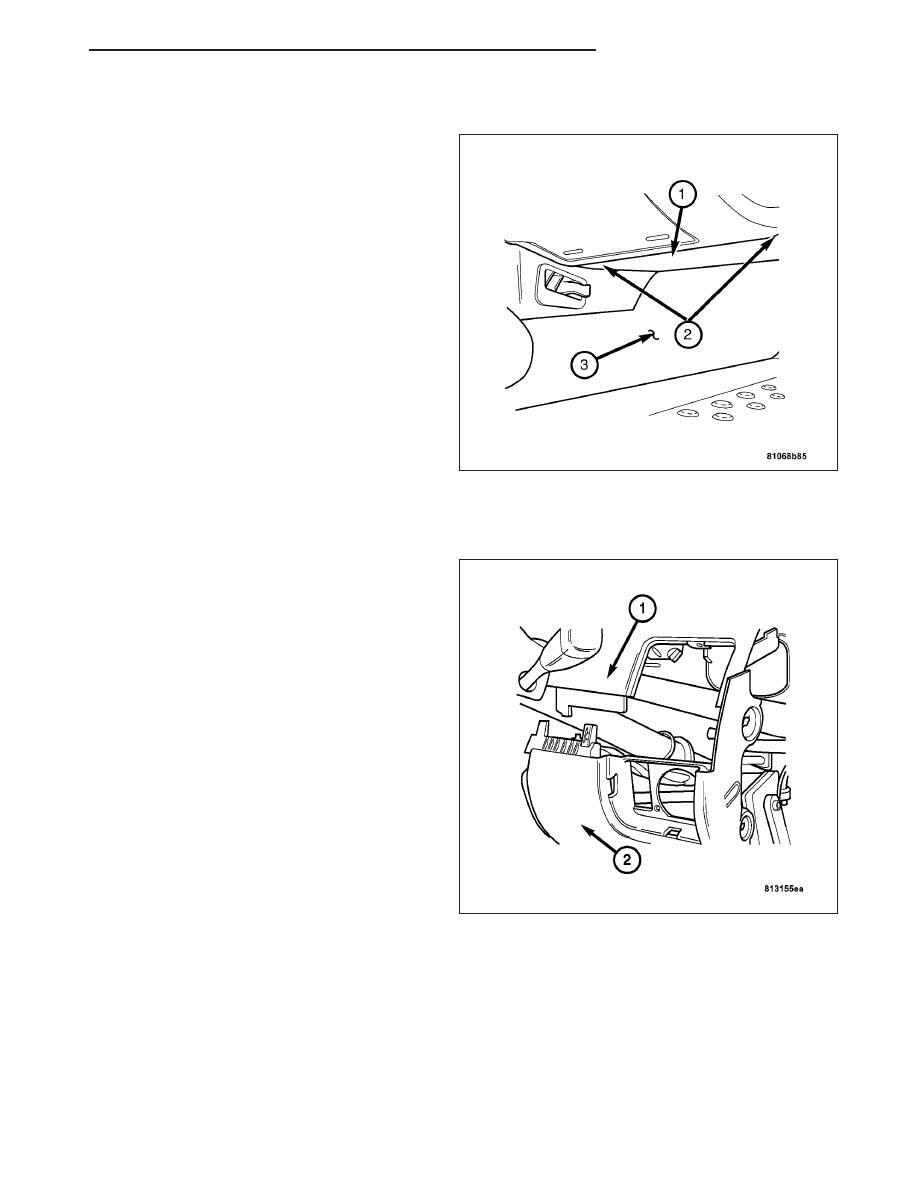

1. Install the lower instrument panel (3) in toward the

front.

2. Install the screws attaching the lower instrument

panel to the glove compartment.

3. Fold back the carpet.

INSTALLATION - LOWER I/P PANEL - RHD

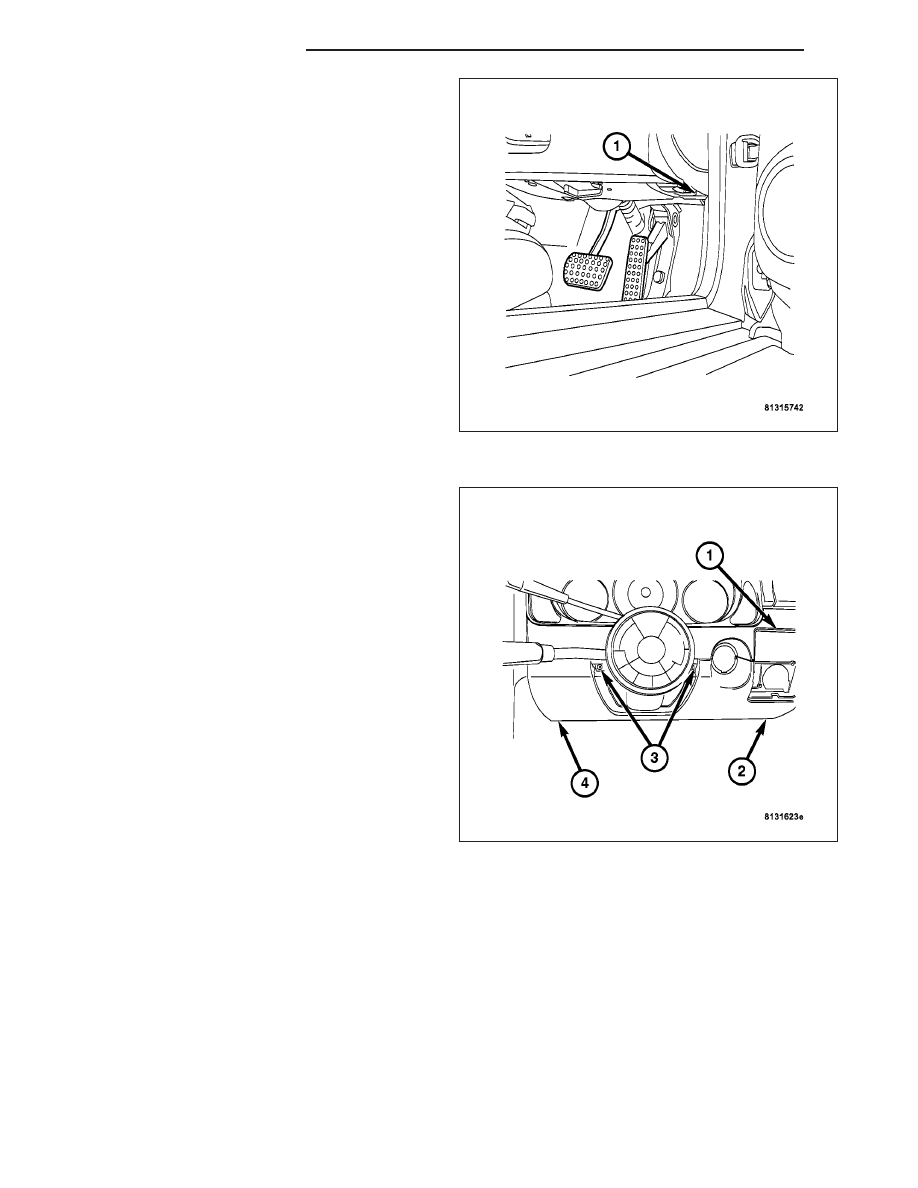

1. Guide the handle through the lower panel as you

install the lower I/P (2) into the cluster bezel (1).

ZH

INSTRUMENT PANEL

23 - 373

2. Install the screw attaching the hood latch release

handle bezel to the lower I/P.

3. Install the screws (1 - 4) in the lower I/P.
