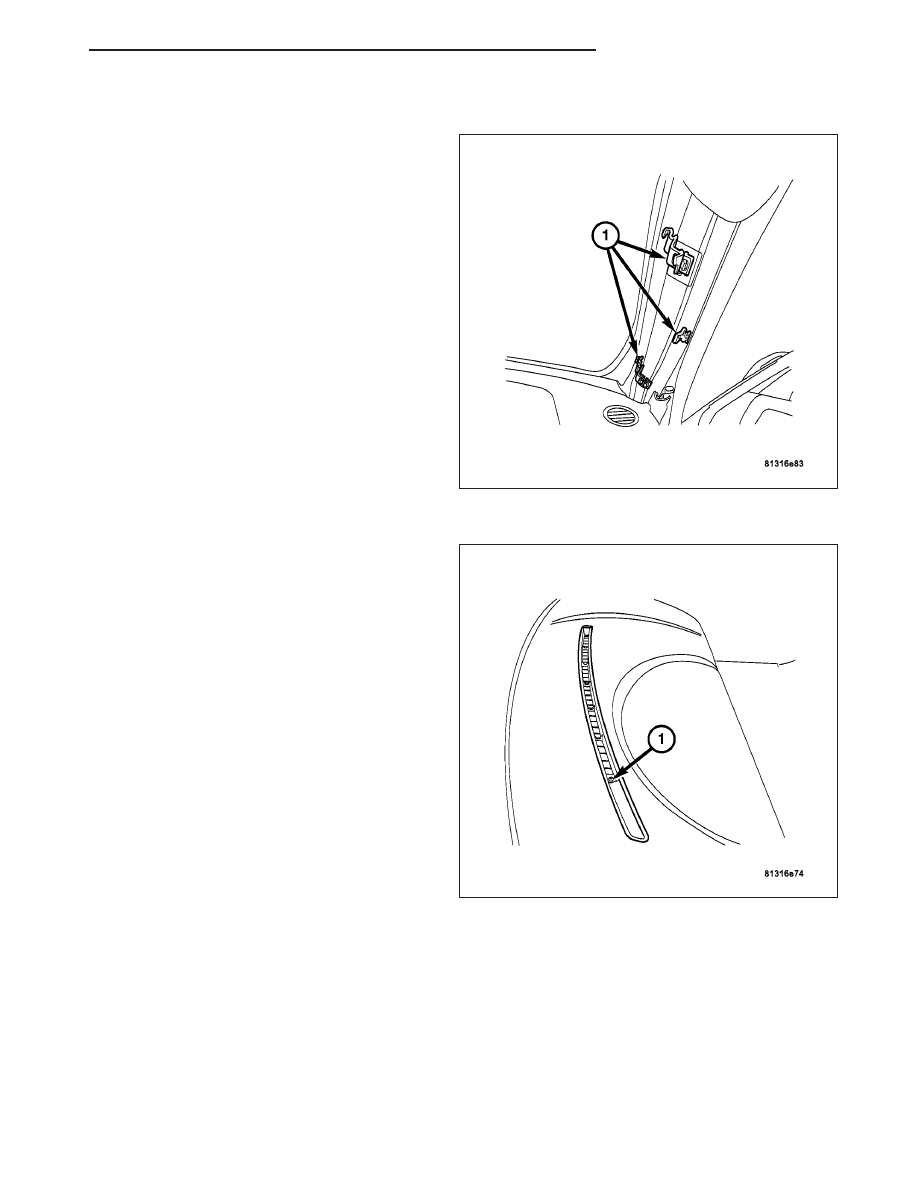

INSTALLATION - INSTRUMENT PANEL (TOP SECTION) - RHD

1. Install the top section of I/P.

2. Install the sheet metal clips (1) on left and right

A-pillars.

3. Install the bolts on left and right under the defroster

grille.

4. Position the defroster grille and install the screws

(1).

ZH

INSTRUMENT PANEL

23 - 367

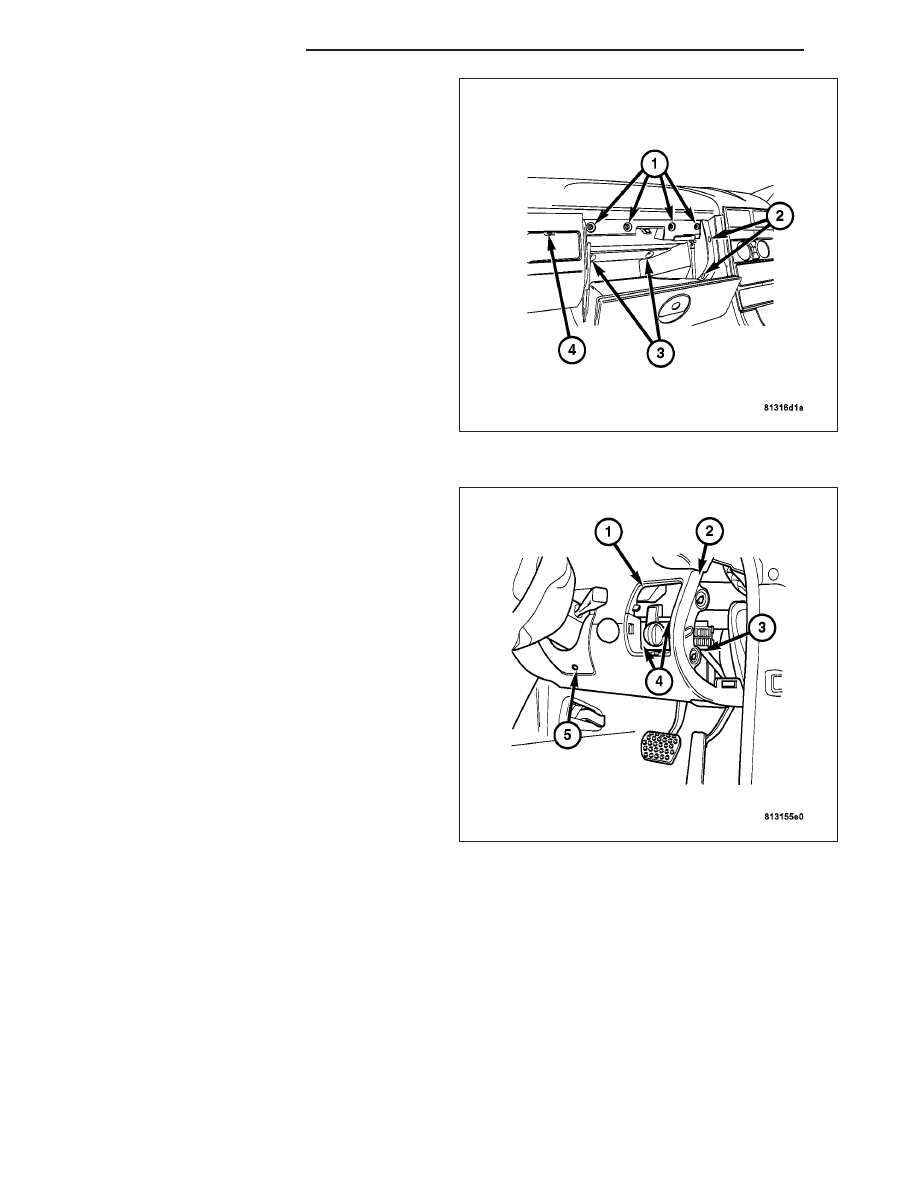

5. Install the screws (1) to the glove compartment

attaching it to the top section of the I/P.

6. Install the screw (4) located in the air outlet

deflector.

7. Install the screw (1) located in the air outlet deflec-

tor.

8. Install the screw (2) on right of the I/P panel

located on the inside of the fuse cover.

23 - 368

INSTRUMENT PANEL

ZH

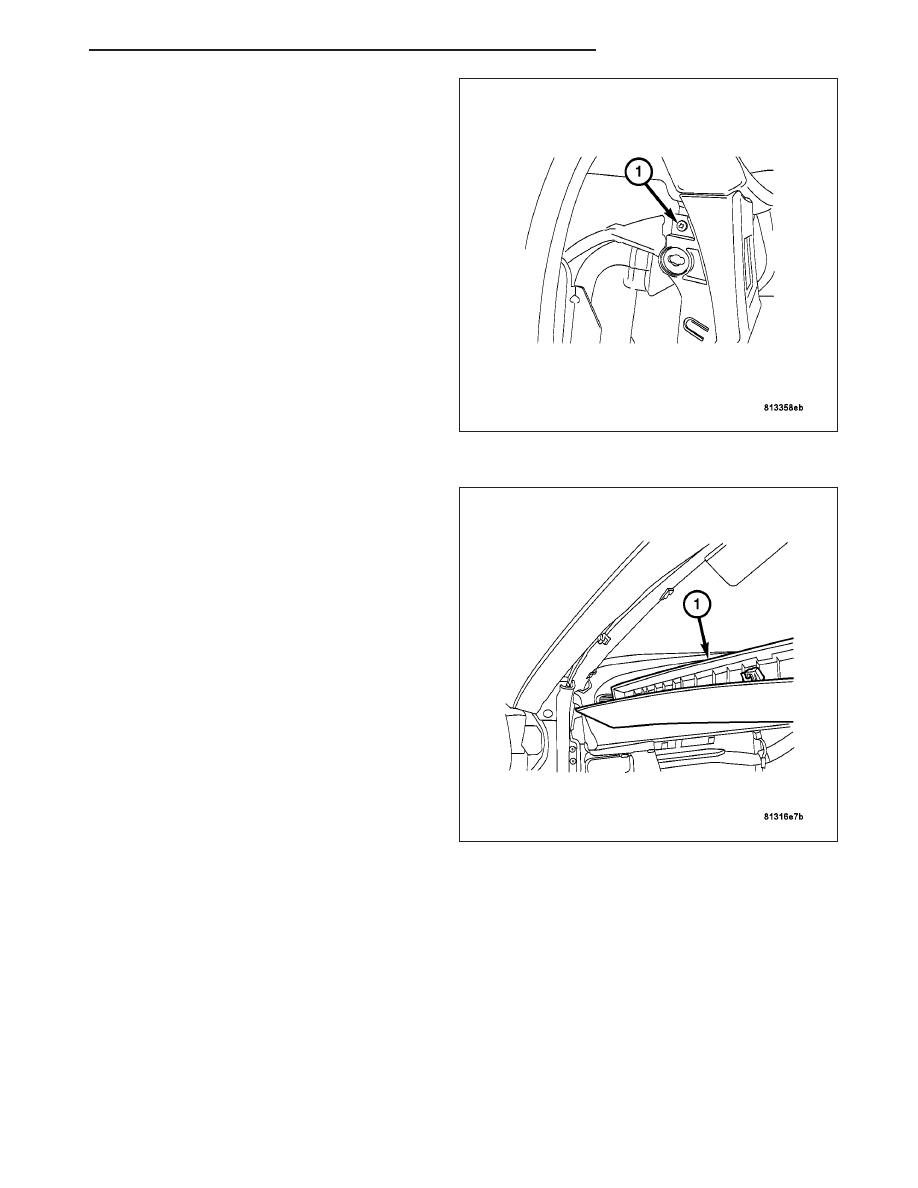

9. Install the screw (1) on left of the I/P panel located

on the inside of the I/P cover.

10. Install the fuse cover on the right and the I/P

cover on the left.

11. Install the A-pillar trim (1).

ZH

INSTRUMENT PANEL

23 - 369

INSTALLATION - LOWER INSTRUMENT PANEL (LEFT)

Note: When installing, insert the front tabs on the
pedal lower instrument panel below the floor cov-
ering.

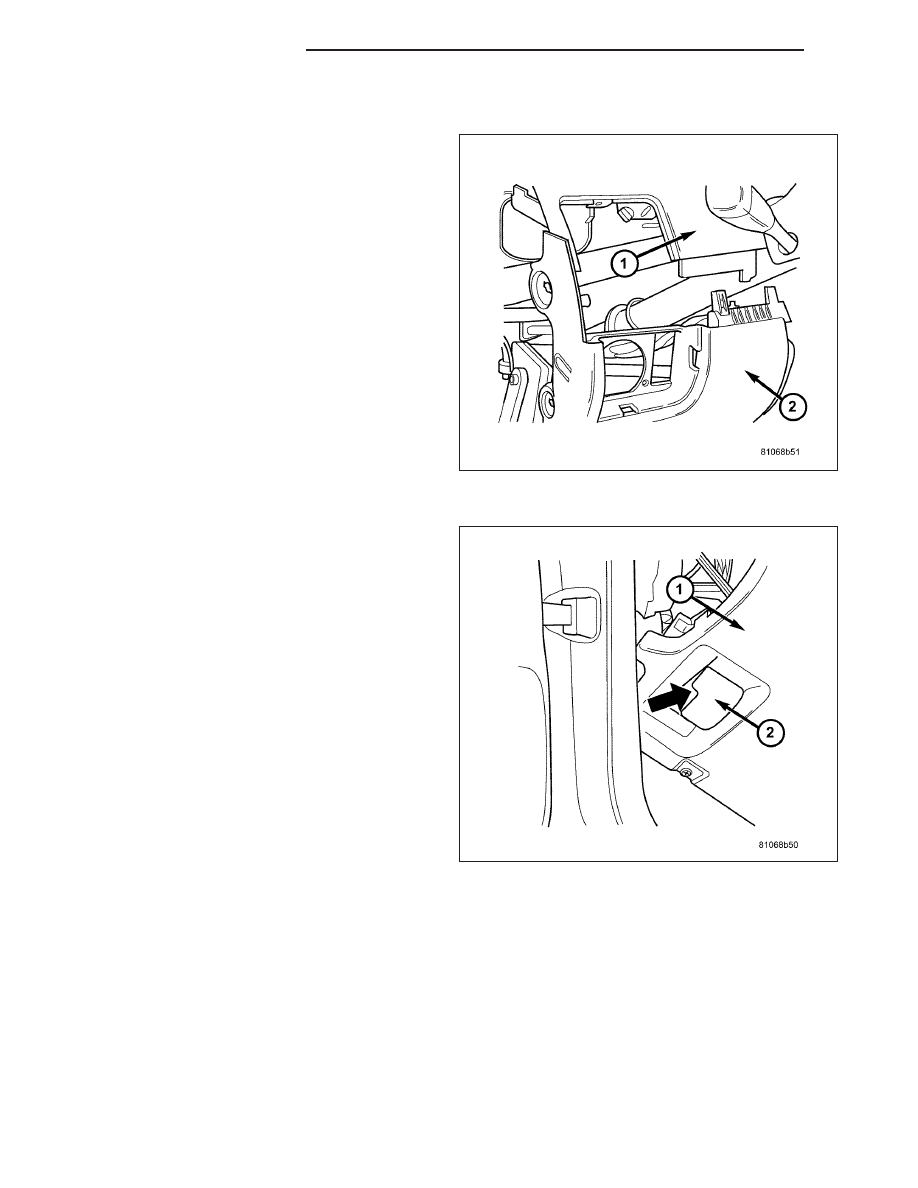

1. Install the lower instrument panel (2) upward into

the cluster cover lining up the holes in the lower
section and the sides.

2. Guide the hood latch release handle (2) through

the lower instrument panel (1) then install the
screw attaching it to the lower instrument panel (1).
