9631 REAR BOW TRAVEL SENSOR (ROD SIDE) (-) CIRCUIT SHORT TO B(+) (CONTINUED)

3.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.

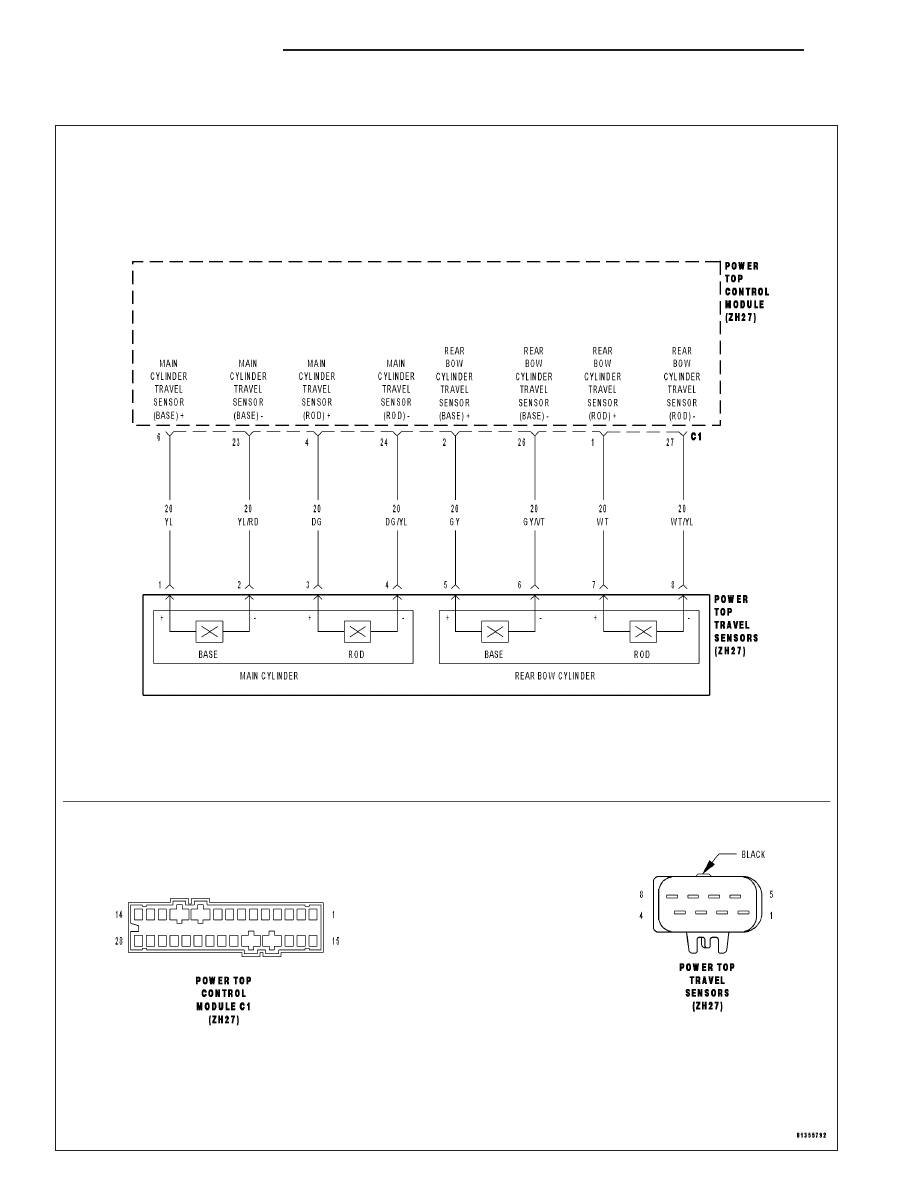

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWER TOP CONTROL MODULE VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

CONVERTIBLE TOP

23 - 79

9632 REAR BOW CYLINDER TRAVEL SENSOR (ROD SIDE) (+) SHORT CIRCUIT TO
B(+)

23 - 80

CONVERTIBLE TOP

ZH

9632 REAR BOW CYLINDER TRAVEL SENSOR (ROD SIDE) (+) SHORT CIRCUIT TO B(+) (CONTINUED)

•

When Monitored: Continuous with the ignition on.

•

Set Condition: When the Power Top Control Module senses a short to B(+) on the Rear Bow Cylinder
Travel Sensor (Rod Side) (+) circuit.

Possible Causes

TRAVEL SENSOR (+) CIRCUIT SHORT TO B(+)

TRAVEL SENSOR

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

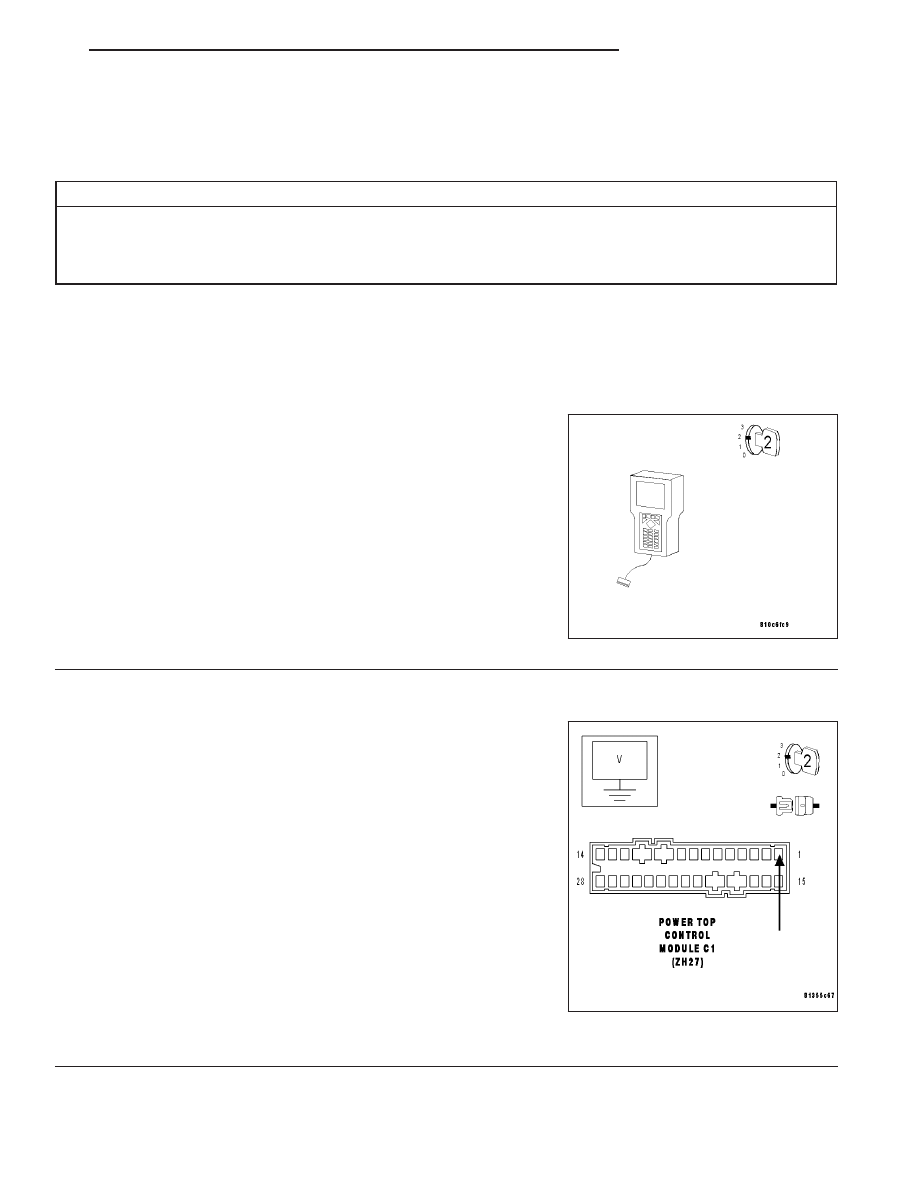

Monitor the Rear Bow Cylinder Travel Sensor (Rod Side)

Turn the ignition on.

The Convertible Top must be up and locked.

With the DRB III

T

, select Sensor Display and monitor the RR BOW

TRVL SEN ROD.

Does the DRB III

T

display the RR BOW TRVL SEN ROD between

10 - 25 Counts?

Yes

>> Go To 3

No

>> Go To 2

2.

Rear Bow Cylinder Travel Sensor (Rod Side) (+) Short to B(+)

Turn the ignition off.

Disconnect the Power Top Travel Sensor harness connector.

Disconnect the Power Top Control Module C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Rear Bow Cylinder Travel Sensor (Rod
Side) (+) circuit at the Power Top Control Module C1 harness connec-
tor.

Is the voltage above 1.0 volt?

Yes

>> Repair the Rear Bow Cylinder Travel Sensor (Rod Side)

(+) circuit for a short to B(+).

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

ZH

CONVERTIBLE TOP

23 - 81

9632 REAR BOW CYLINDER TRAVEL SENSOR (ROD SIDE) (+) SHORT CIRCUIT TO B(+) (CONTINUED)

3.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWER TOP CONTROL MODULE VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.
