9612 MAIN CYLINDER TRAVEL SENSOR (ROD SIDE) (+) CIRCUIT TO B(+) (CONTINUED)

3.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.

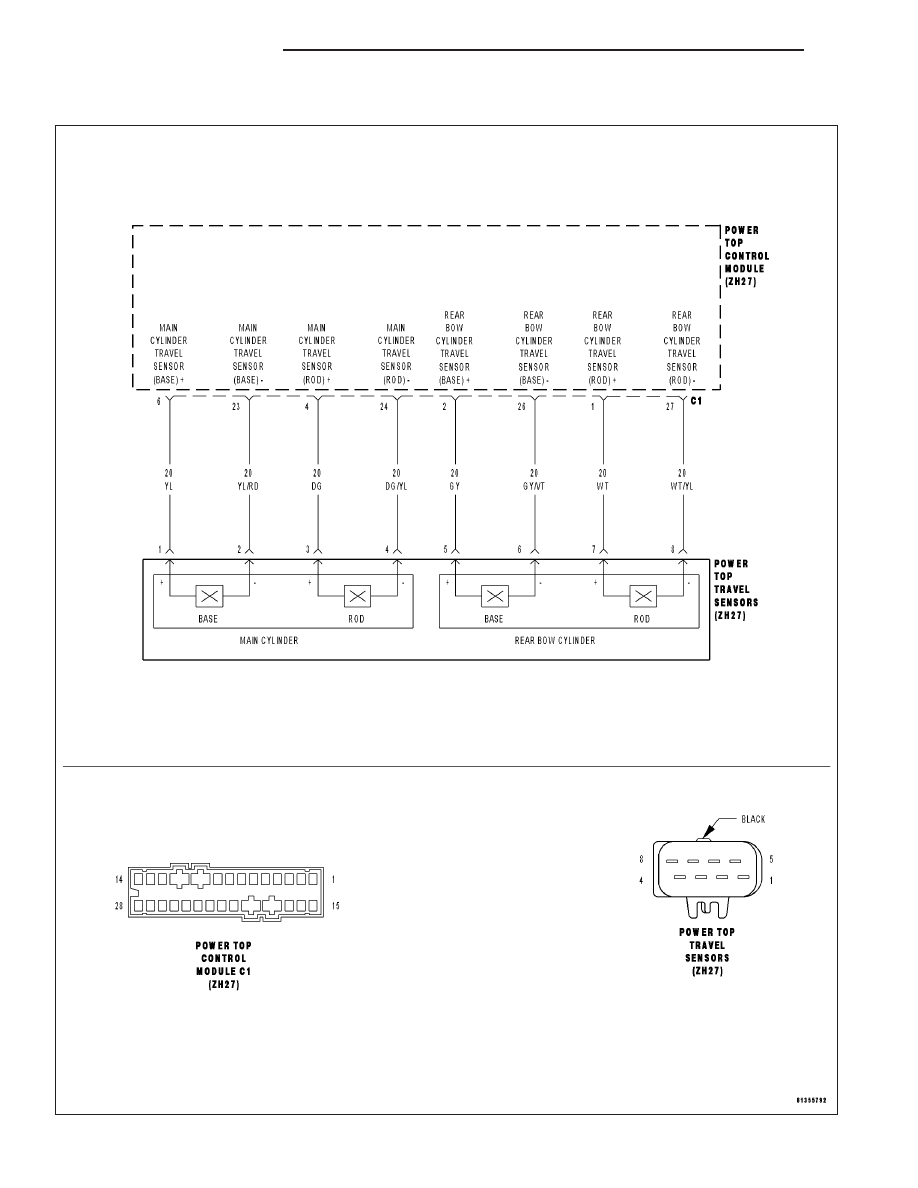

Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWER TOP CONTROL MODULE VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

CONVERTIBLE TOP

23 - 59

9620 MAIN CYLINDER TRAVEL SENSOR (BASE SIDE) +/- CIRCUIT OPEN/SHORT
TO GROUND

23 - 60

CONVERTIBLE TOP

ZH

9620 MAIN CYLINDER TRAVEL SENSOR (BASE SIDE) +/- CIRCUIT OPEN/SHORT
TO GROUND (CONTINUED)

•

When Monitored: Continuous, with the ignition on.

•

Set Condition: When the Power Top Control Module senses an open or a short to ground on the Travel
Sensor (Base Side) +/- circuit.

Possible Causes

OPEN TRAVEL SENSOR (+) CIRCUIT

OPEN TRAVEL SENSOR (-) CIRCUIT

TRAVEL SENSOR (+) CIRCUIT SHORTED TO GROUND

TRAVEL SENSOR (-) CIRCUIT SHORTED TO GROUND

TRAVEL SENSOR

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Monitor the Main Cylinder Travel Sensor (Base Side)

Turn the ignition on.

The Convertible Top must be up and locked.

With the DRB III

T

, select Sensor Display and monitor the MN CYL

TRVL SEN BSE.

Does the DRB III

T

display MN CYL TRVL SEN BSE between

70–85 Counts?

Yes

>> Go To 8

No

>> Go To 2

ZH

CONVERTIBLE TOP

23 - 61

9620 MAIN CYLINDER TRAVEL SENSOR (BASE SIDE) +/- CIRCUIT OPEN/SHORT
TO GROUND (CONTINUED)

2.

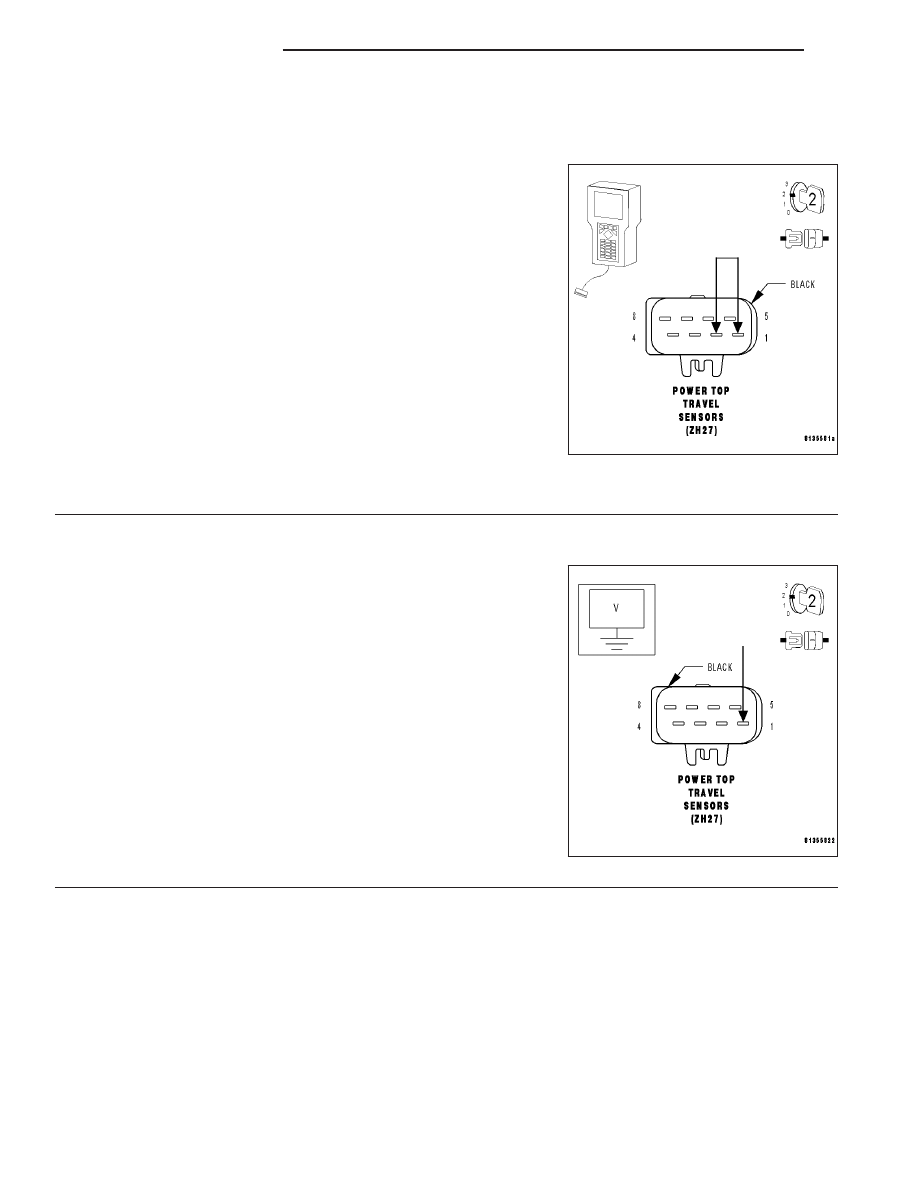

Main Cylinder Travel Sensor (Base Side)

Turn the ignition off.

Disconnect the Power Top Travel Sensors harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

With the DRB III

T

, select Sensor Display and monitor the MN CYL

TRVL SEN BSE.

Momentarily connect a fused jumper wire between the Main Cylinder
Travel Sensor (Base Side) (+) circuit and the Main Cylinder Travel
Sensor (Base Side) (-) circuit.

With the jumper connected, does the DRB III

T

display MN CYL

TRVL SEN BSE above 100 Counts?

Yes

>> Replace the Main Cylinder Travel Sensor.

Note: Travel Sensors are replaced as a set of four.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 3

3.

Main Cylinder Travel Sensor (Base Side) (+) circuit

Remove the jumper wire.

With the ignition on.

Measure the voltage of the Main Cylinder Travel Sensor (Base Side)
(+) circuit at the Power Top Travel Sensor harness connector.

Is the voltage above 10.0 volts?

Yes

>> Go To 4

No

>> Go To 6

23 - 62

CONVERTIBLE TOP
