9620 MAIN CYLINDER TRAVEL SENSOR (BASE SIDE) +/- CIRCUIT OPEN/SHORT
TO GROUND (CONTINUED)

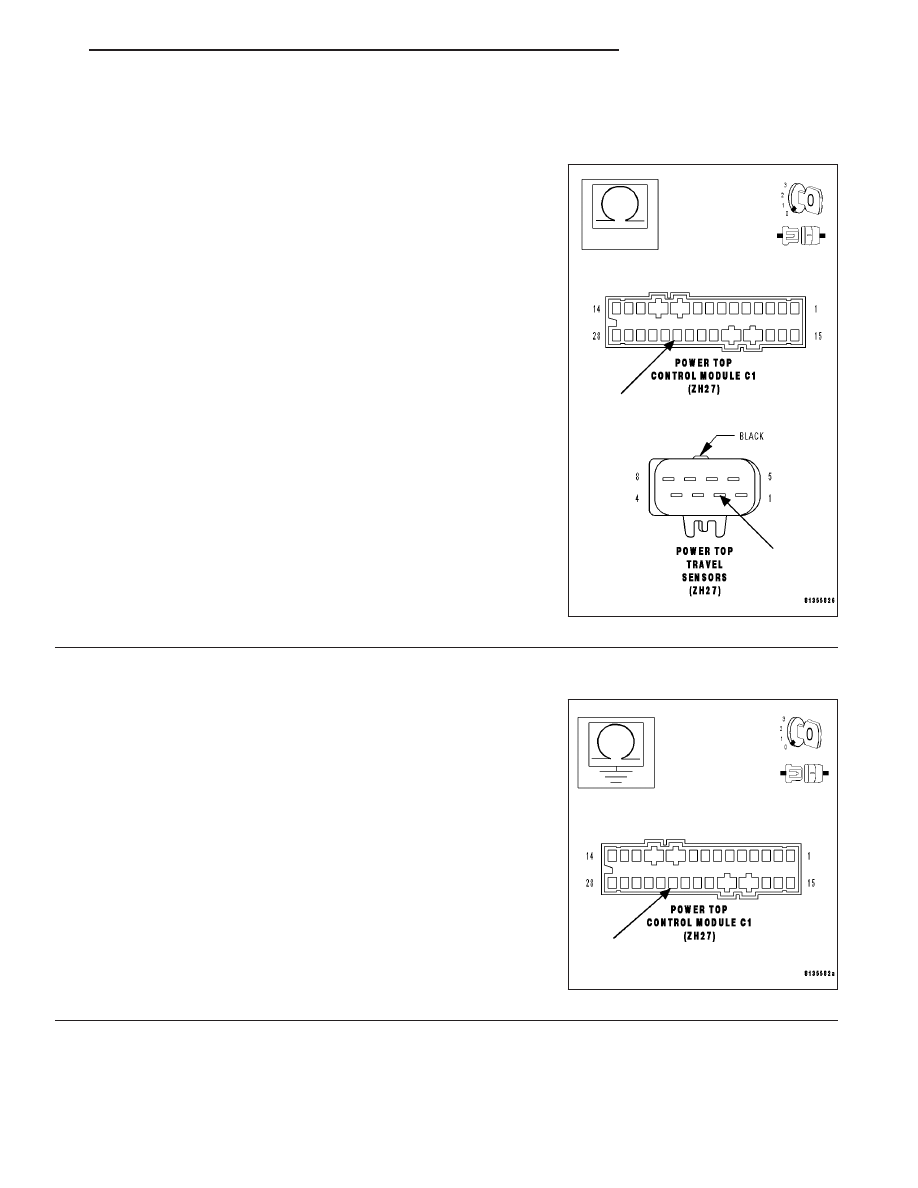

4.

Open Main Cylinder Travel Sensor (Base Side) (-) Circuit

Turn the ignition off.

Disconnect the Power Top Control Module C1 harness connector.

Measure the resistance of the Main Cylinder Travel Sensor (Base
Side) (-) circuit from the Power Top Travel Sensors harness connector
to the Power Top Control Module C1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the Main Cylinder Travel Sensor (Base Side) (-) cir-

cuit for an open.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

5.

Main Cylinder Travel Sensor (Base Side) (-) Circuit Shorted to Ground

With the ignition off.

Measure the resistance between ground and the Main Cylinder Travel
Sensor (Base Side) (-) circuit.

Is resistance below 100 kohms?

Yes

>> Repair the Main Cylinder Travel Sensor (Base Side) (-) cir-

cuit for a short to ground.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL)

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

ZH

CONVERTIBLE TOP

23 - 63

9620 MAIN CYLINDER TRAVEL SENSOR (BASE SIDE) +/- CIRCUIT OPEN/SHORT
TO GROUND (CONTINUED)

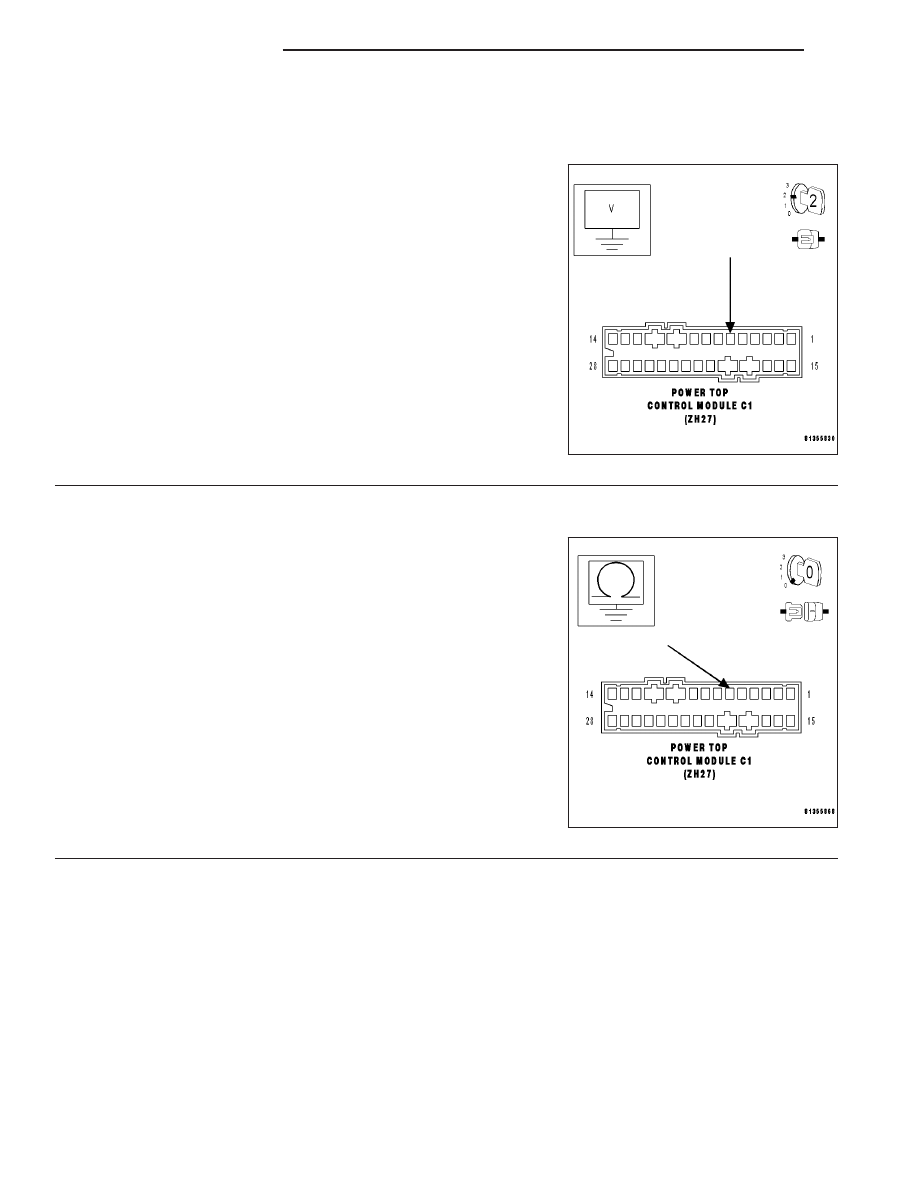

6.

Open Main Cylinder Travel Sensor (Base Side) (+) circuit

With the ignition on.

Measure the voltage of the Main Cylinder Travel Sensor (Base Side)
(+) circuit by backprobing from the Power Top Control Module C1 har-
ness connector.

Is the voltage above 10.0 volts?

Yes

>> Repair the Main Cylinder Travel Sensor (Base Side) (+)

circuit for an open.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Go To 7

7.

Main Cylinder Travel Sensor (Base Side) (+) Circuit Shorted to Ground

Turn the ignition off.

Disconnect the Power Top Control Module C1 harness connector.

Measure the resistance between ground and the Main Cylinder Travel
Sensor (Base Side) (+) circuit.

Is resistance below 100 kohms?

Yes

>> Repair the Main Cylinder Travel Sensor (Base Side) (+)

circuit for a short to ground.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL)

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

23 - 64

CONVERTIBLE TOP

ZH

9620 MAIN CYLINDER TRAVEL SENSOR (BASE SIDE) +/- CIRCUIT OPEN/SHORT
TO GROUND (CONTINUED)

8.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform CONVERTIBLE TOP CONTROL MODULE VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

CONVERTIBLE TOP

23 - 65

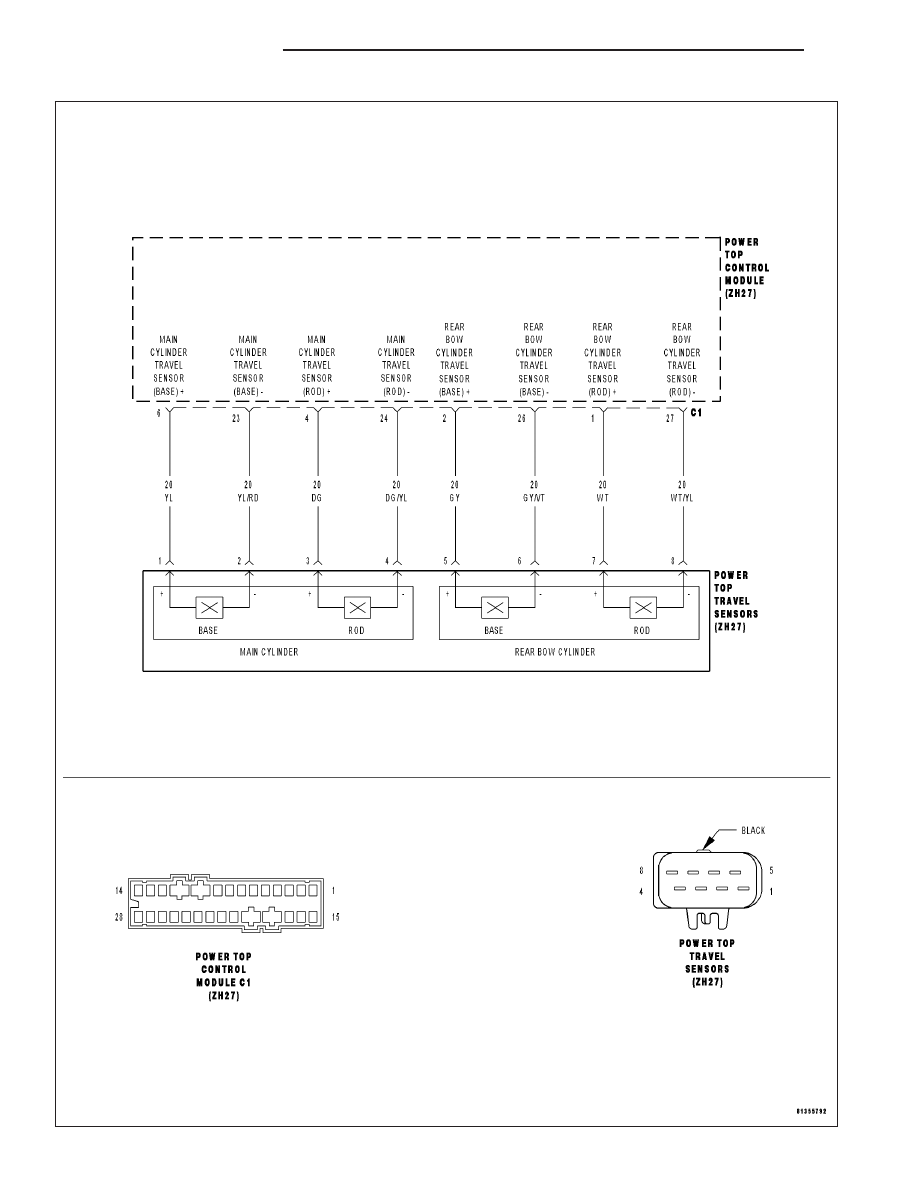

9621 MAIN CYLINDER TRAVEL SENSOR (BASE SIDE) (-) CIRCUIT SHORT TO B(+)

23 - 66
