REAR SPOILER LIMIT SWITCH FAILURE

ZH

BODY - ELECTRICAL DIAGNOSTICS

23 - 19

REAR SPOILER LIMIT SWITCH FAILURE (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Continuous.

•

Set Condition: The Body Control Module (BCM) sense both Rear Spoiler Limit Switches shorted to ground at
the same time.

POSSIBLE CAUSES

SPOILER LIMIT SWITCH SIGNAL (UP) CIRCUIT SHORTED TO GROUND

SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT SHORTED TO GROUND

REAR SPOILER LIMIT SWITCH

BODY CONTROL MODULE

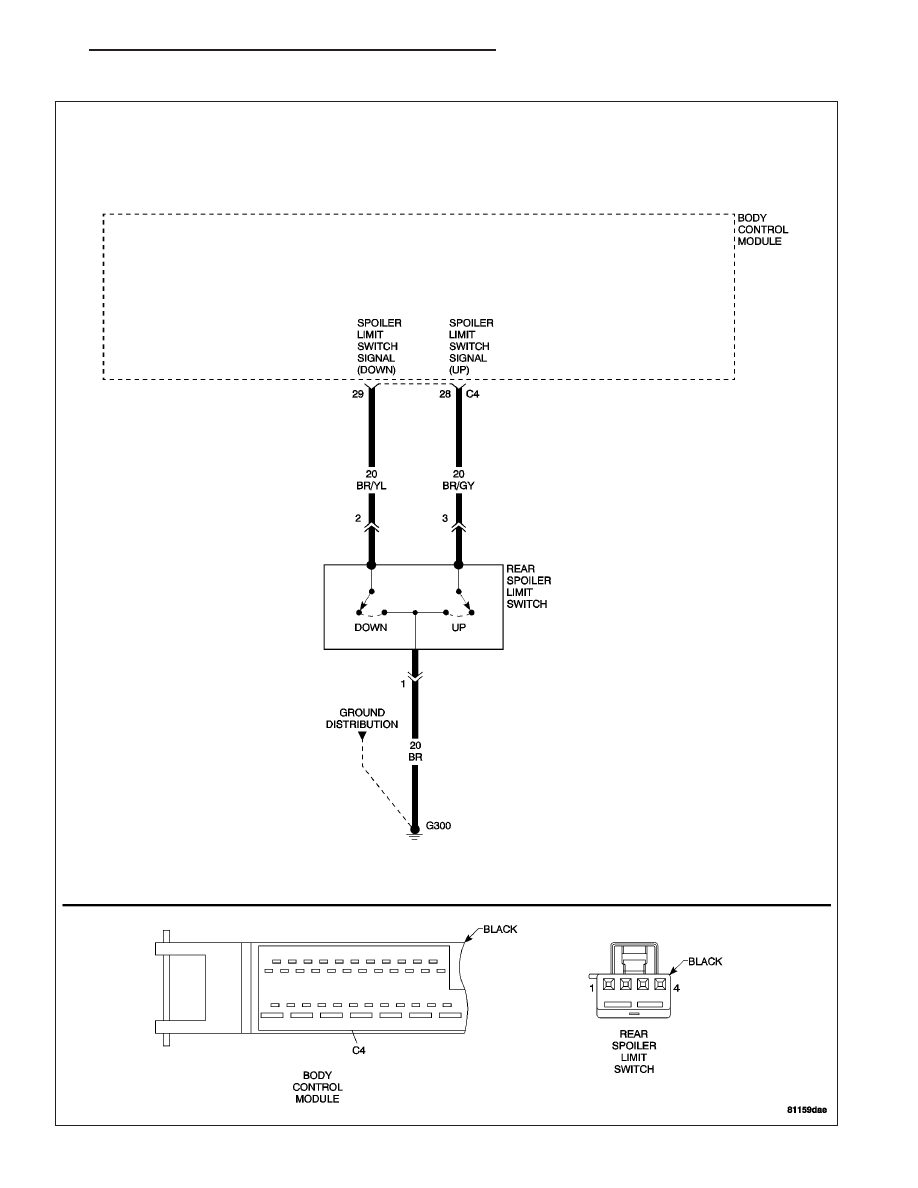

For a complete Rear Spoiler Circuit Diagram, (Refer to 23 - BODY - SCHEMATICS AND DIAGRAMS).

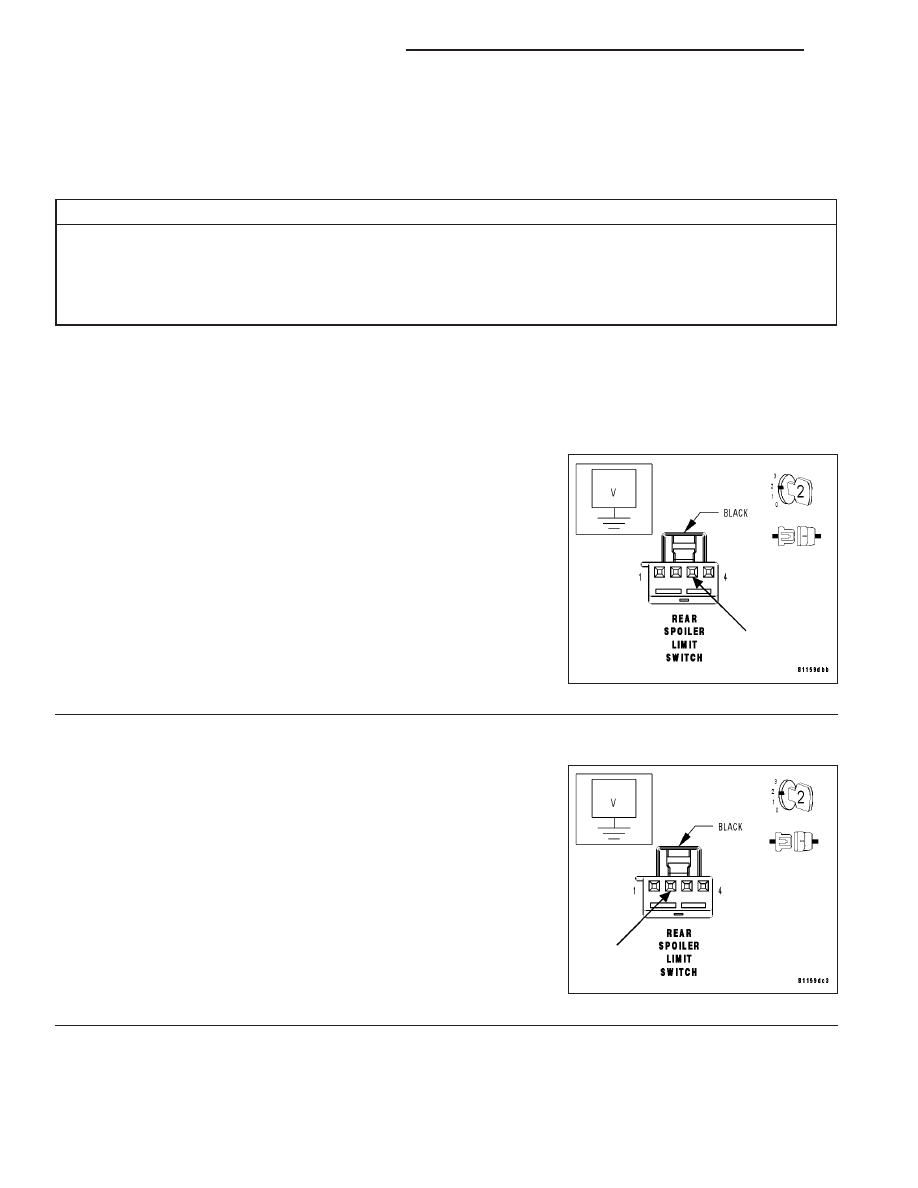

Diagnostic Test

1.

SPOILER LIMIT SWITCH SIGNAL (UP) CIRCUIT

Turn the ignition off.

Disconnect the Rear Spoiler Limit Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Spoiler Limit Switch Signal (Up) circuit at
the Spoiler Limit Switch harness connector.

Is the voltage above 10.0 volts?

Yes

>> Go to 2

No

>> Go to 4

2.

SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT

With the ignition on.

Measure the voltage of the Spoiler Limit Switch Signal (Down) circuit
at the Rear Spoiler Limit Switch harness connector.

Is the voltage above 10.0 volts?

Yes

>> Replace the Rear Spoiler Limit Switch.

Perform REAR SPOILER VERIFICATION TEST.

No

>> Go to 3

23 - 20

BODY - ELECTRICAL DIAGNOSTICS

ZH

REAR SPOILER LIMIT SWITCH FAILURE (CONTINUED)

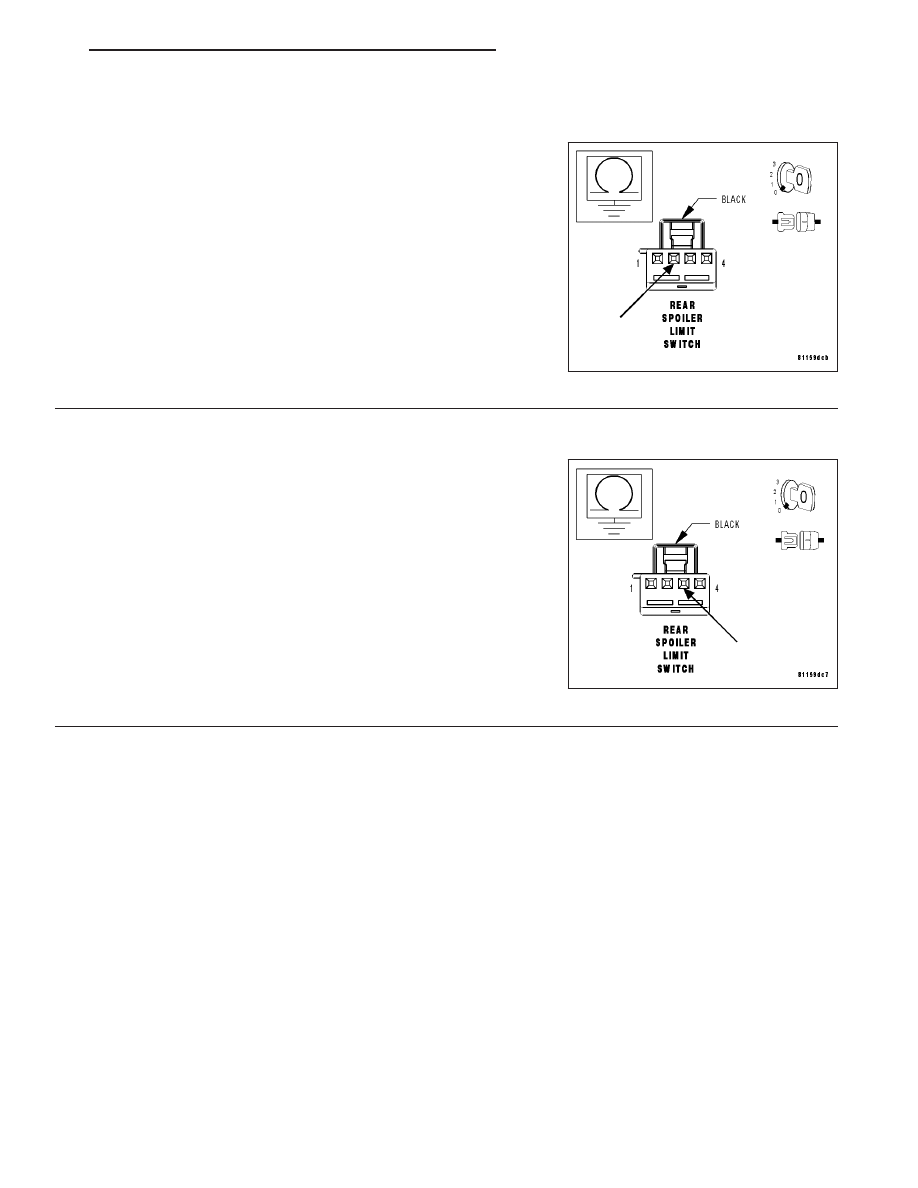

3.

SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT SHORTED TO GROUND

Turn the ignition off.

Disconnect the BCM C4 harness connector.

Measure the resistance between ground and the Spoiler Limit Switch
(Down) circuit.

Is the resistance below 100k ohms?

Yes

>> Repair the Spoiler Limit Switch Signal (Down) circuit for a

short to ground.

Perform REAR SPOILER VERIFICATION TEST.

No

>> Replace the Body Control Module.(Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform REAR SPOILER VERIFICATION TEST.

4.

SPOILER LIMIT SWITCH SIGNAL (UP) CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the BCM C4 harness connector.

Measure the resistance between ground and the Spoiler Limit Switch
(Up) circuit.

Is the resistance below 100k ohms?

Yes

>> Repair the Spoiler Limit Switch Signal (Up) circuit for a

short to ground.

Perform REAR SPOILER VERIFICATION TEST.

No

>> Replace the Body Control Module.(Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform REAR SPOILER VERIFICATION TEST.

ZH

BODY - ELECTRICAL DIAGNOSTICS

23 - 21

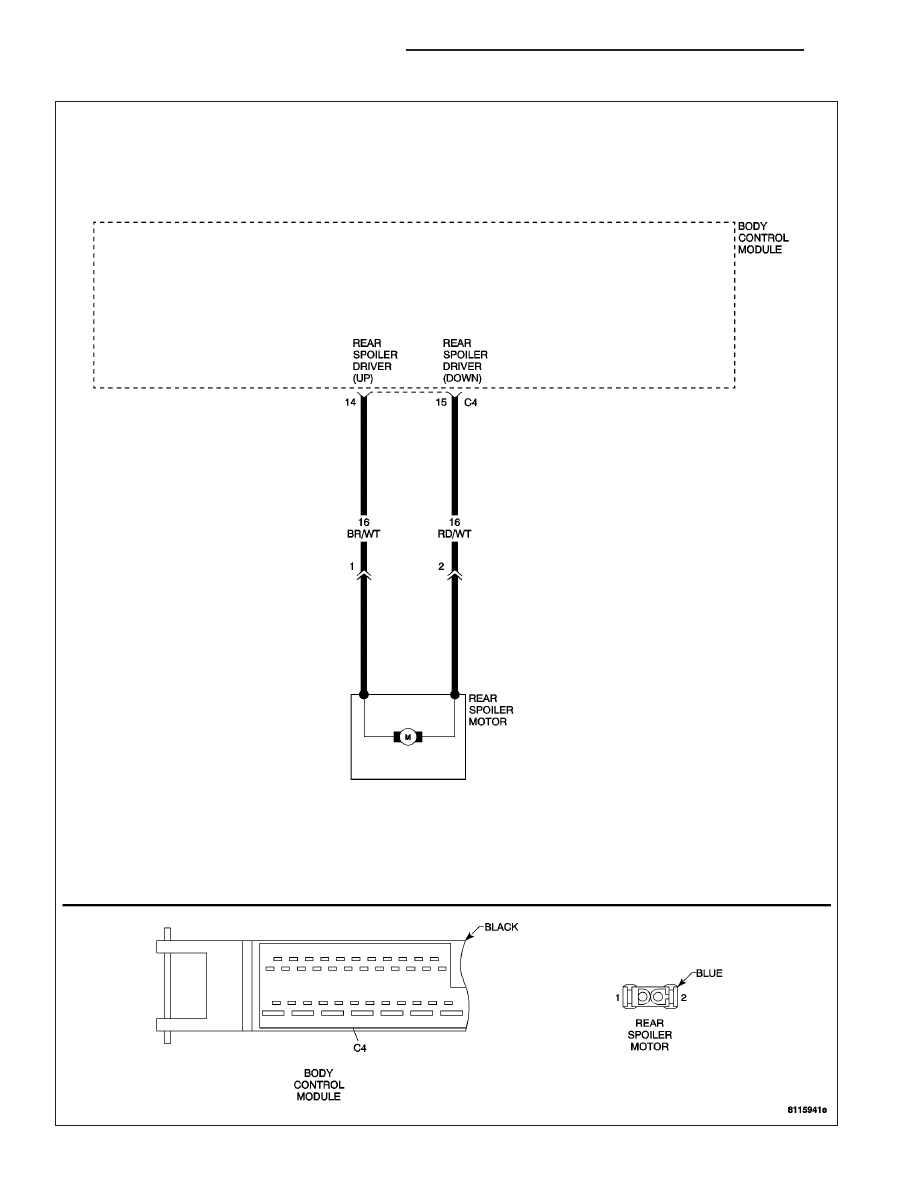

REAR SPOILER MOTOR FAILURE

23 - 22

BODY - ELECTRICAL DIAGNOSTICS

ZH
