Chrysler Crossfire. Manual - part 835





REAR SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT (CONTINUED)

When Monitored and Set Condition

When Monitored: Continuous.

Set Condition: The Body Control Module (BCM) reports a short to power, or an open circuit on the Rear
Spoiler Limit Switch Signal (Down) circuit.

POSSIBLE CAUSES

REAR SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT SHORTED TO B(+)

OPEN REAR SPOILER LIMIT SWITCH GROUND CIRCUIT

OPEN REAR SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT

BODY CONTROL MODULE

For a complete Rear Spoiler Circuit Diagram, (Refer to 23 - BODY - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

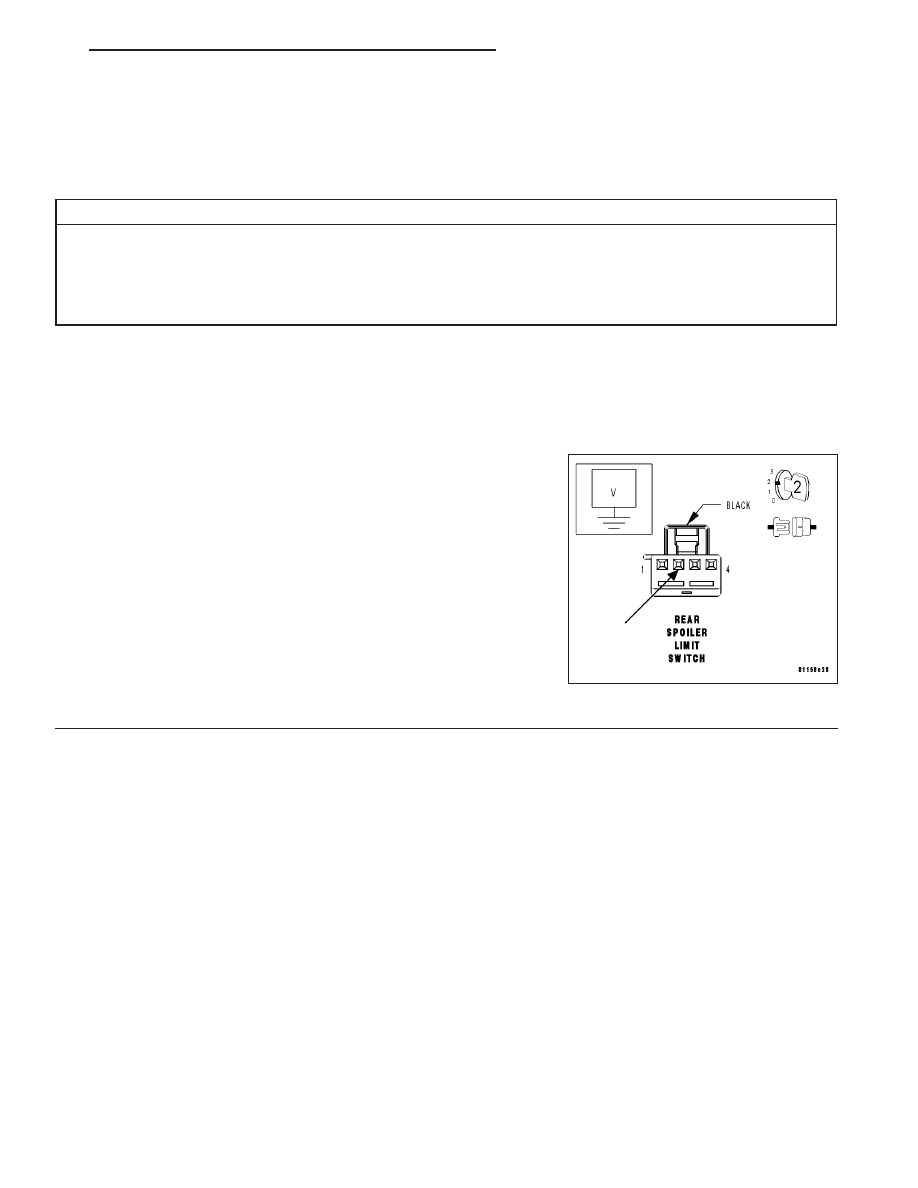

REAR SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT SHORT TO B(+)

Turn the ignition off.

Disconnect the BCM harness connector.

Disconnect the Rear Spoiler Limit Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Rear Spoiler Limit Switch Signal (Down)
circuit at the Rear Spoiler Limit Switch harness connector.

Is voltage above 1.0 volts?

Yes

>> Repair the Rear Spoiler Limit Switch Signal (Down) circuit

for a short to B(+).

Perform REAR SPOILER VERIFICATION TEST.

No

>> Go to 2

ZH

BODY - ELECTRICAL DIAGNOSTICS

23 - 11

REAR SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT (CONTINUED)

2.

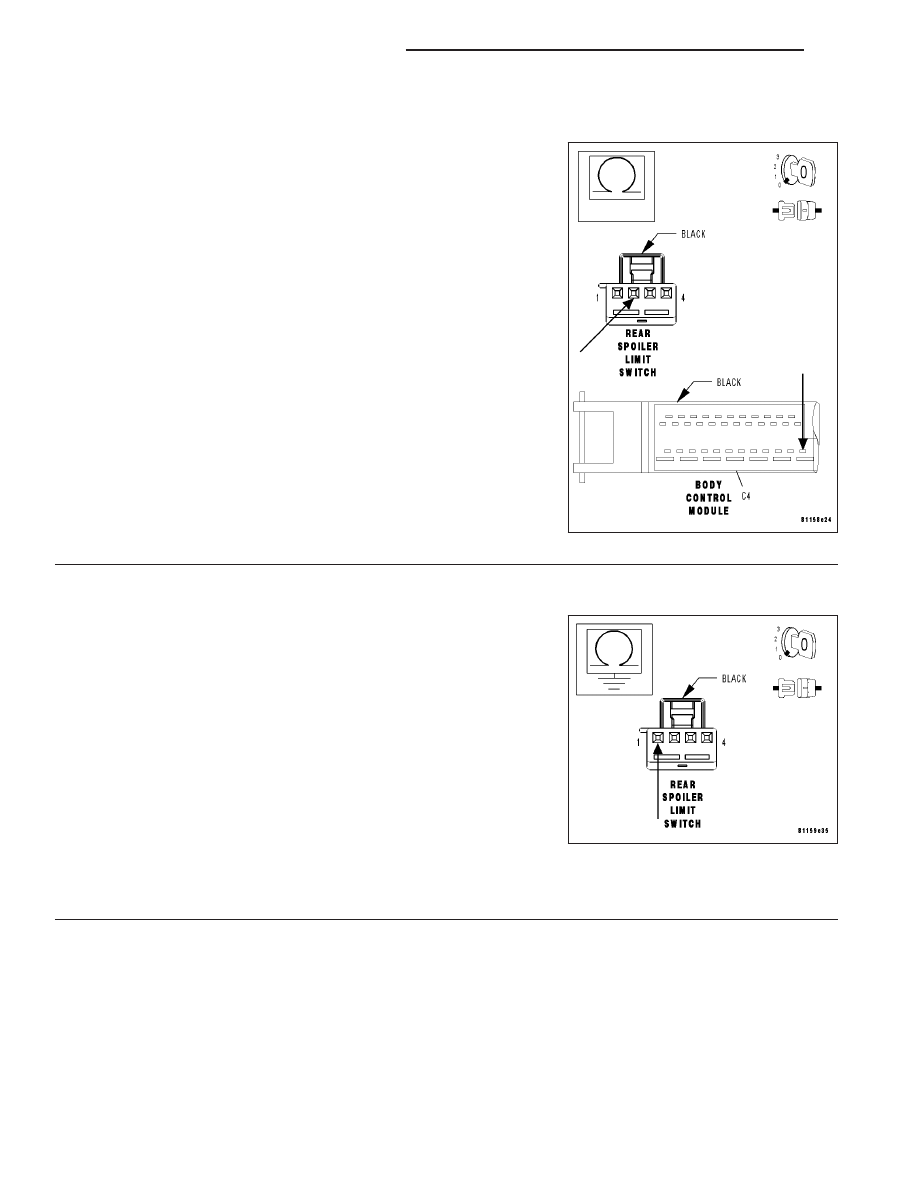

OPEN REAR SPOILER LIMIT SWITCH SIGNAL (DOWN) CIRCUIT

Turn the ignition off.

Measure the resistance of the Rear Spoiler Limit Switch Signal (Down)
circuit from the BCM C4 harness connector to the Rear Spoiler Limit
Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Rear Spoiler Limit Switch Signal (Down) circuit

for an open.

Perform REAR SPOILER VERIFICATION TEST.

3.

OPEN REAR SPOILER LIMIT SWITCH GROUND CIRCUIT

With the ignition off.

Measure the resistance between ground and the Rear Spoiler Limit
Switch Ground circuit at the Rear Spoiler Limit Switch harness con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Body Control Module.(Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform REAR SPOILER VERIFICATION TEST.

No

>> Repair the Rear Spoiler Limit Switch Ground circuit for an open.

Perform REAR SPOILER VERIFICATION TEST.

23 - 12

BODY - ELECTRICAL DIAGNOSTICS

ZH

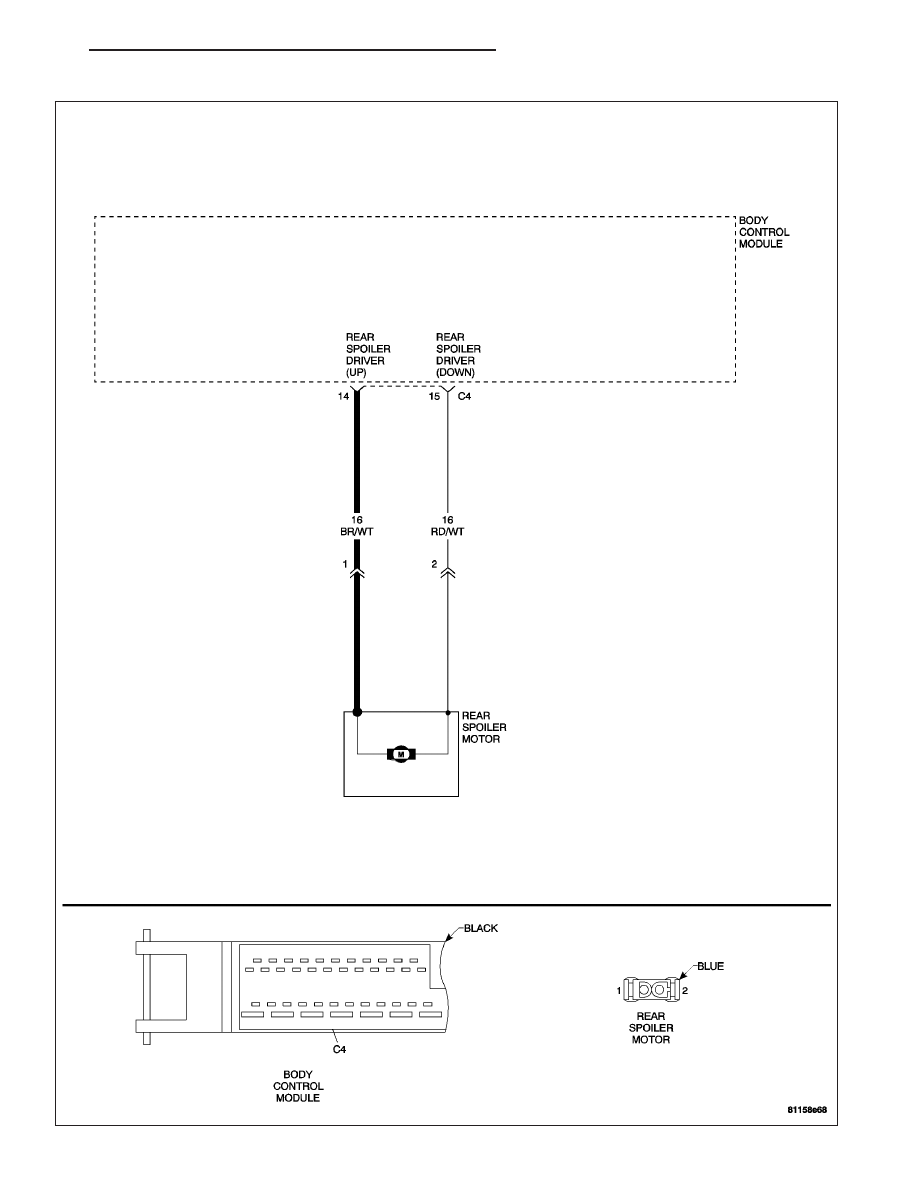

REAR SPOILER DRIVER (UP) CIRCUIT

ZH

BODY - ELECTRICAL DIAGNOSTICS

23 - 13

REAR SPOILER DRIVER (UP) CIRCUIT (CONTINUED)

When Monitored and Set Condition

When Monitored: Continuous.

Set Condition: The Body Control Module (BCM) reports a short to power, ground, or an open circuit failure on
the Rear Spoiler Driver (Up) circuit.

POSSIBLE CAUSES

REAR SPOILER DRIVER (UP) CIRCUIT SHORTED TO B(+)

REAR SPOILER DRIVER (UP) CIRCUIT SHORTED TO GROUND

REAR SPOILER DRIVER (UP) CIRCUIT OPEN

BODY CONTROL MODULE

For a complete Rear Spoiler Circuit Diagram, (Refer to 23 - BODY - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

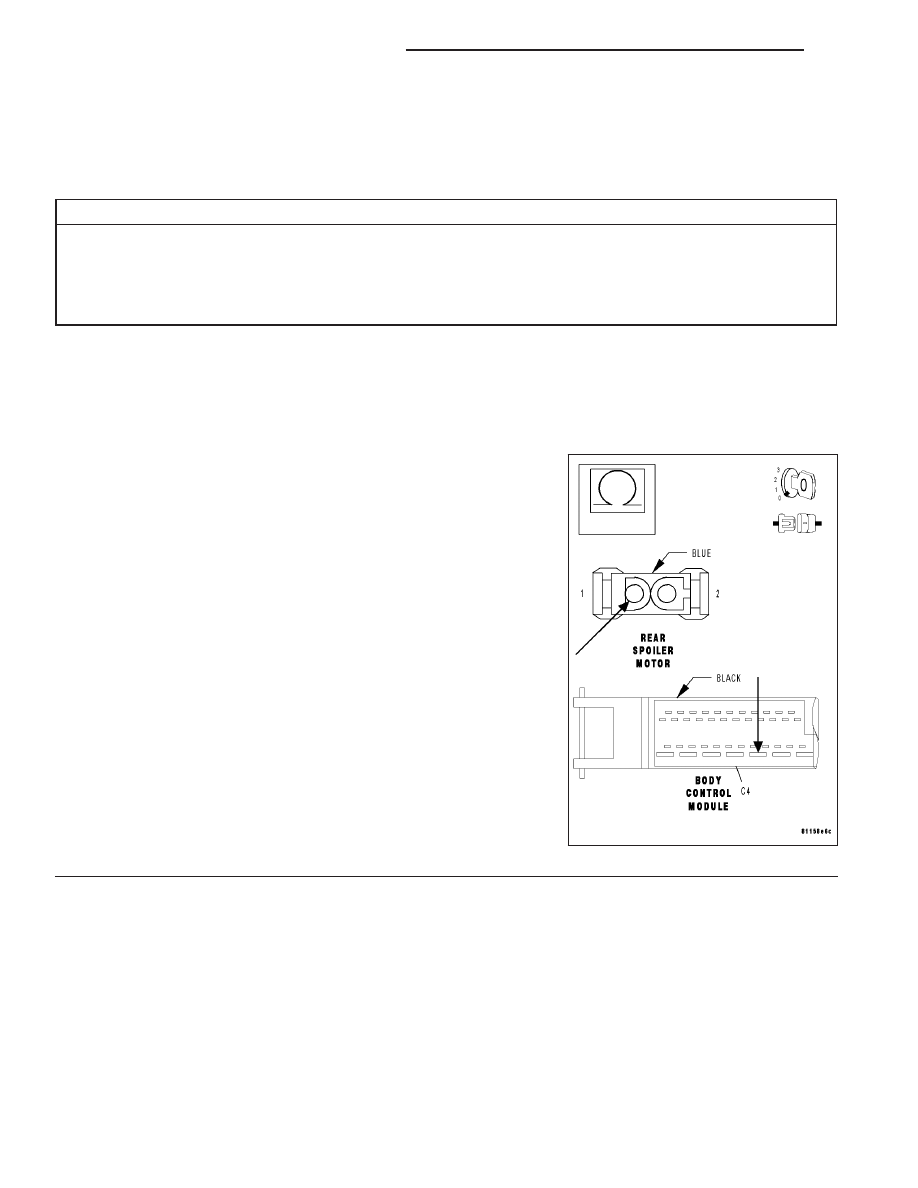

OPEN REAR SPOILER DRIVER (UP) CIRCUIT

Turn the ignition off.

Disconnect the BCM C4 harness connector.

Disconnect the Rear Spoiler Motor harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Rear Spoiler Driver (Up) circuit from the
BCM C4 harness connector to the Rear Spoiler Motor harness con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Rear Spoiler Driver (Up) circuit for an open.

Perform REAR SPOILER VERIFICATION TEST.

23 - 14

BODY - ELECTRICAL DIAGNOSTICS

ZH
