REAR SPOILER DRIVER (UP) CIRCUIT (CONTINUED)

2.

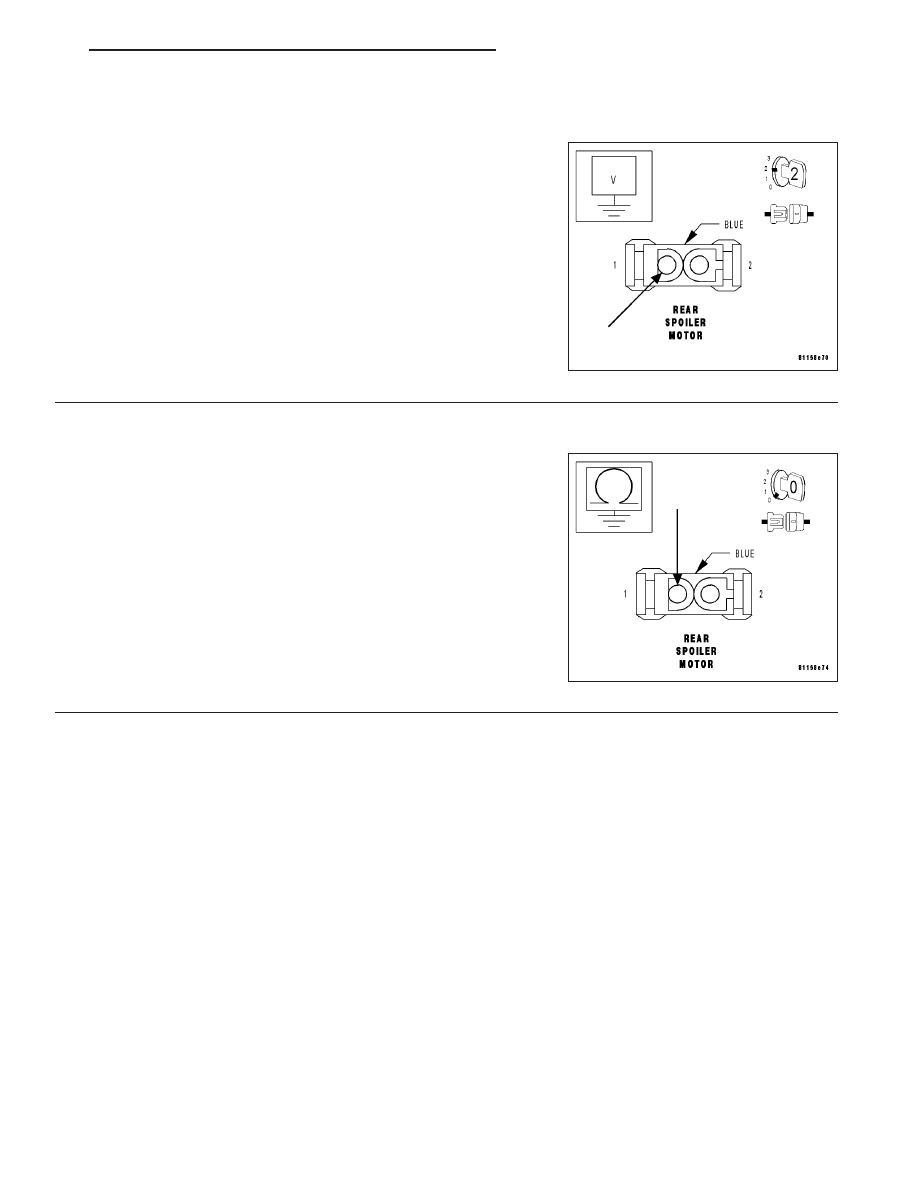

REAR SPOILER DRIVER (UP) CIRCUIT SHORT TO B(+)

Turn the ignition on.

Measure the voltage of the Rear Spoiler Driver (Up) circuit at the Rear
Spoiler Motor harness connector.

Is the voltage above 1.0 volts?

Yes

>> Repair the Rear Spoiler Driver (Up) circuit for a short to

B(+).

Perform REAR SPOILER VERIFICATION TEST.

No

>> Go to 3

3.

REAR SPOILER DRIVER (UP) CIRCUIT SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the Rear Spoiler Driver
(Up) circuit at the Rear Spoiler Motor harness connector.

Is the resistance below 100k ohms?

Yes

>> Repair the Rear Spoiler Driver (Up) circuit for a short to

ground.

Perform REAR SPOILER VERIFICATION TEST.

No

>> Replace the Body Control Module.(Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform REAR SPOILER VERIFICATION TEST.

ZH

BODY - ELECTRICAL DIAGNOSTICS

23 - 15

REAR SPOILER DRIVER (DOWN) CIRCUIT

23 - 16

BODY - ELECTRICAL DIAGNOSTICS

ZH

REAR SPOILER DRIVER (DOWN) CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Continuous.

•

Set Condition: The Body Control Module (BCM) reports a short to power, ground, or an open circuit failure on
the Rear Spoiler Driver (Down) circuit.

POSSIBLE CAUSES

REAR SPOILER DRIVER (DOWN) CIRCUIT SHORTED TO B(+)

REAR SPOILER DRIVER (DOWN) CIRCUIT SHORTED TO GROUND

REAR SPOILER DRIVER (DOWN) CIRCUIT OPEN

BODY CONTROL MODULE

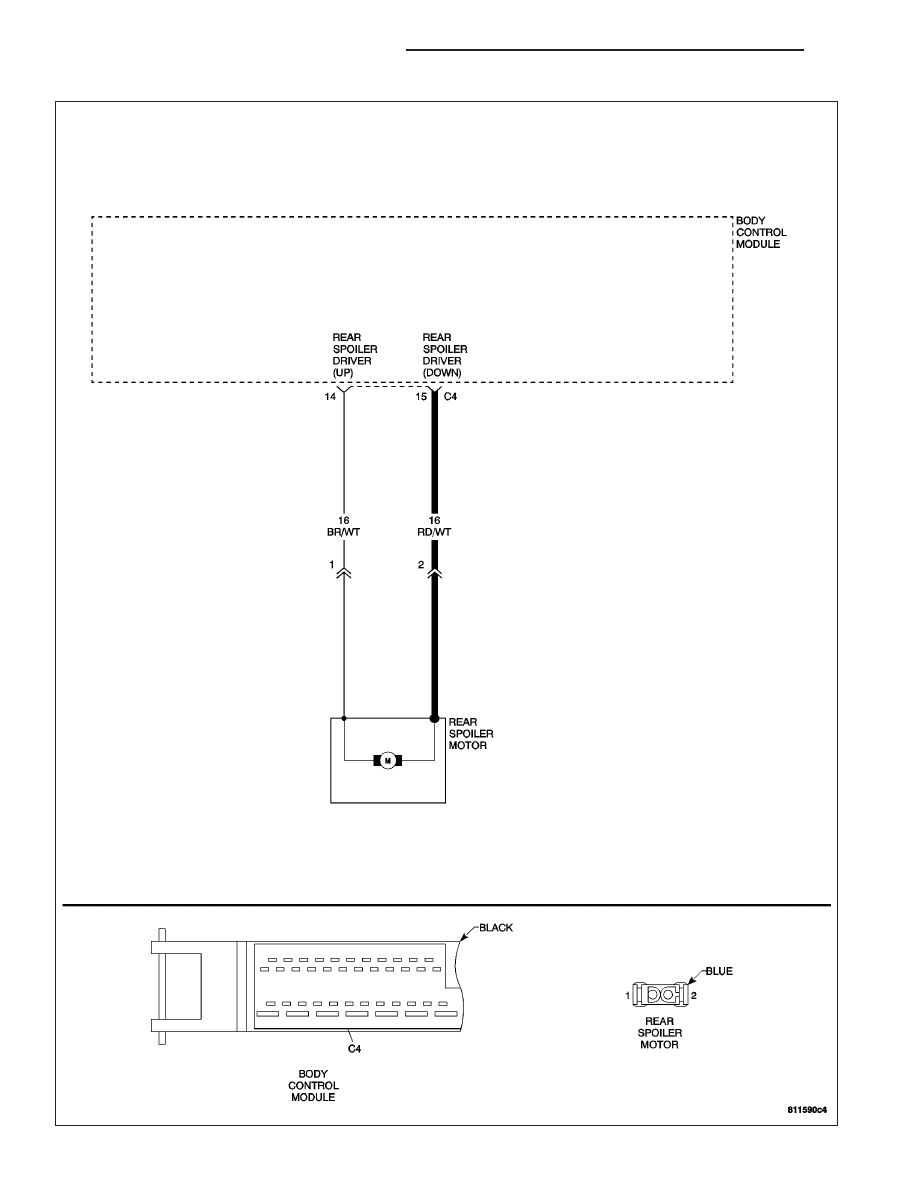

For a complete Rear Spoiler Circuit Diagram, (Refer to 23 - BODY - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

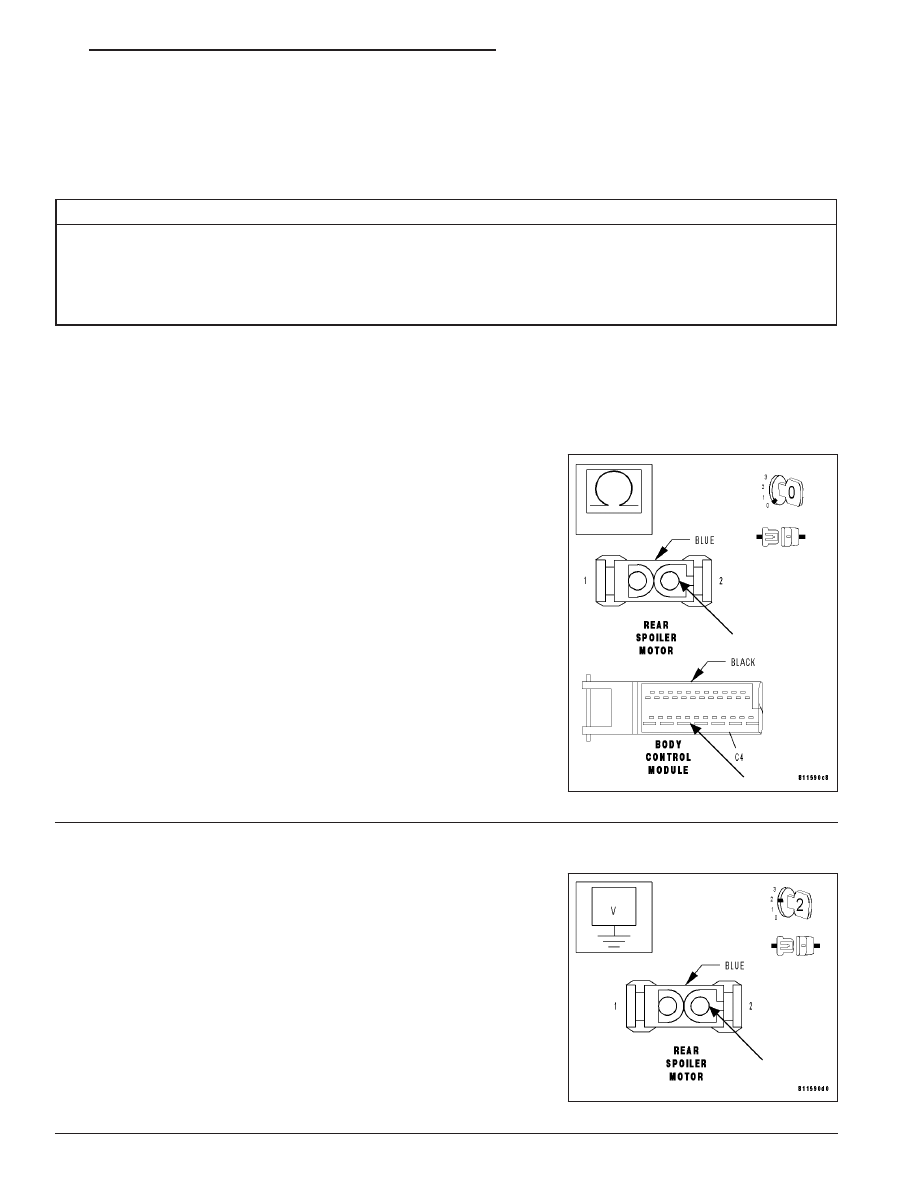

1.

OPEN REAR SPOILER DRIVER (DOWN) CIRCUIT

Turn the ignition off.

Disconnect the BCM C4 harness connector.

Disconnect the Rear Spoiler Motor harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Rear Spoiler Driver (Down) circuit from
the BCM C4 harness connector to the Rear Spoiler Motor harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Rear Spoiler Driver (Down) circuit for an open.

Perform REAR SPOILER VERIFICATION TEST.

2.

REAR SPOILER DRIVER (DOWN) CIRCUIT SHORT TO B(+)

Turn the ignition on.

Measure the voltage of the Rear Spoiler Driver (Down) circuit at the
Rear Spoiler Motor harness connector.

Is the voltage above 1.0 volt?

Yes

>> Repair the Rear Spoiler Driver (Down) circuit for a short to

B(+).

Perform REAR SPOILER VERIFICATION TEST.

No

>> Go to 3

ZH

BODY - ELECTRICAL DIAGNOSTICS

23 - 17

REAR SPOILER DRIVER (DOWN) CIRCUIT (CONTINUED)

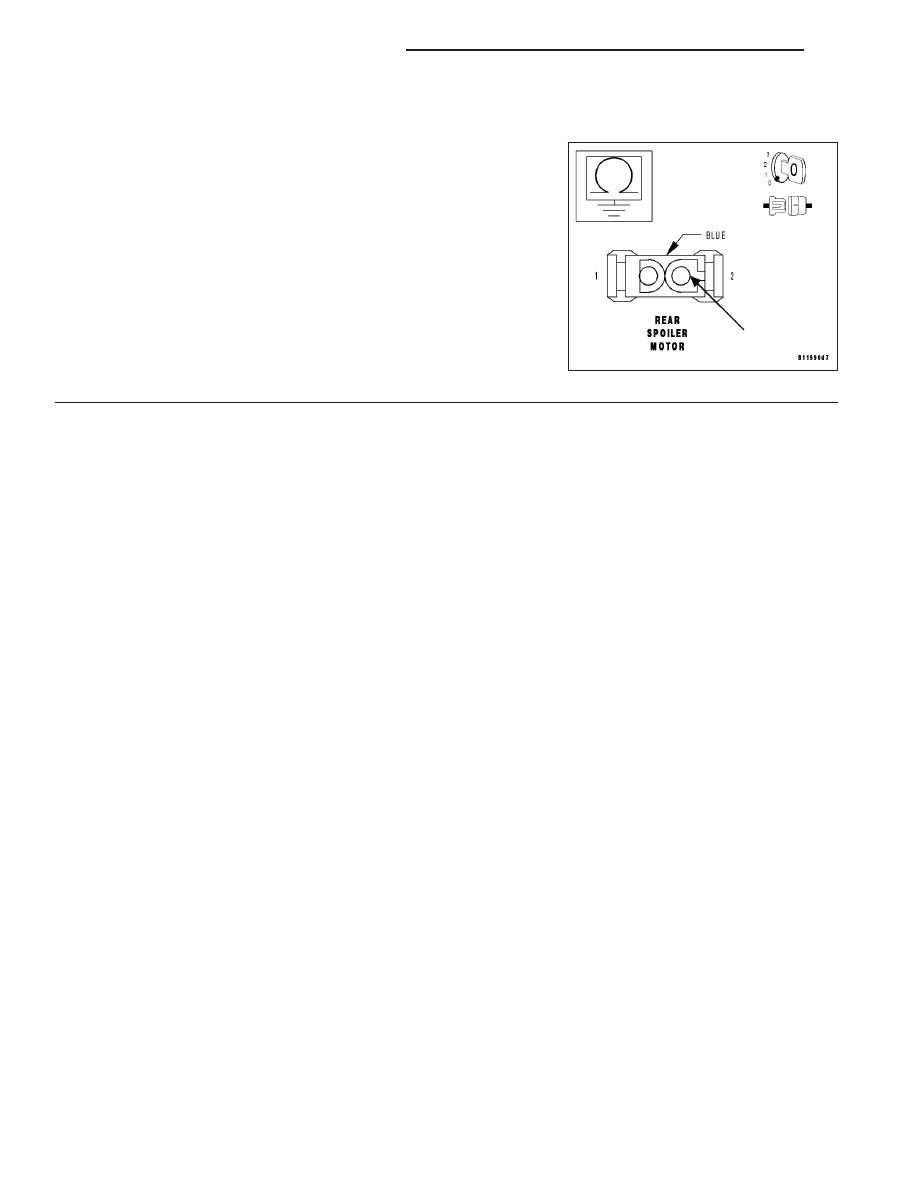

3.

REAR SPOILER DRIVER (DOWN) CIRCUIT SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the Rear Spoiler Driver
(Down) circuit at the Rear Spoiler Motor harness connector.

Is the resistance below 100k ohms?

Yes

>> Repair the Rear Spoiler Driver (Down) circuit for a short to

ground.

Perform REAR SPOILER VERIFICATION TEST.

No

>> Replace the Body Control Module.(Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform REAR SPOILER VERIFICATION TEST.
