TIRES/WHEELS

TABLE OF CONTENTS

page

page

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS. . . . 1

TIRES/WHEELS - SERVICE INFORMATION . . . . . 37

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

NO TIRES TRAINED

. . . . . . . . . . . . . . . . . . . . 2

TIRE PRESSURE MONITOR MODULE

FAILURE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

TIRE PRESSURE SENSOR/TRANSMITTER

SIGNAL JAMMED . . . . . . . . . . . . . . . . . . . . . . 6

SIGNAL JAMMED

. . . . . . . . . . . . . . . . . . . . . . 9

LEFT FRONT TIRE PRESSURE SENSOR/

TRANSMITTER SIGNAL JAMMED . . . . . . . . . 11

LEFT REAR TIRE PRESSURE SENSOR/

TRANSMITTER SIGNAL JAMMED . . . . . . . . . 13

RIGHT FRONT TIRE PRESSURE SENSOR/

TRANSMITTER SIGNAL JAMMED . . . . . . . . . 15

RIGHT REAR TIRE PRESSURE SENSOR/

TRANSMITTER SIGNAL JAMMED . . . . . . . . . 17

TIRE PRESSURE SENSOR/TRANSMITTER

. . 19

TRANSMITTER FAILURE

. . . . . . . . . . . . . . . . 22

LEFT FRONT TIRE PRESSURE SENSOR/

TRANSMITTER . . . . . . . . . . . . . . . . . . . . . . . 24

LEFT REAR TIRE PRESSURE SENSOR/

TRANSMITTER . . . . . . . . . . . . . . . . . . . . . . . 26

RIGHT FRONT TIRE PRESSURE SENSOR/

TRANSMITTER . . . . . . . . . . . . . . . . . . . . . . . 28

RIGHT REAR TIRE PRESSURE SENSOR/

TRANSMITTER . . . . . . . . . . . . . . . . . . . . . . . 30

TIRE PRESSURE SENSOR/TRANSMITTER

LOW BATTERY . . . . . . . . . . . . . . . . . . . . . . . 32

TIRE PRESSURE VERIFICATION TEST

. . . . . 35

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 36

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ZH

TIRES/WHEELS

22 - 1

NO TIRES TRAINED

22 - 2

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

ZH

NO TIRES TRAINED (CONTINUED)

When Monitored And Set Condition

•

When Monitored: With the ignition on, the Tire Pressure Monitor (TPM) monitors the tire pressure sensor/trans-
mitters approximately once a minute (60 – 68 seconds) when the vehicle speed is above 33 km/h (20 MPH).

•

Set Condition: If the Tire Pressure Monitor (TPM) module does not receive a signal from any tire pressure
sensor/transmitter, the DTC will be set.

POSSIBLE CAUSES

INITIALIZATION FAILURE

TIRE TRAINING TIMEOUT

NO TRANSMITTER ID SET IN MEMORY

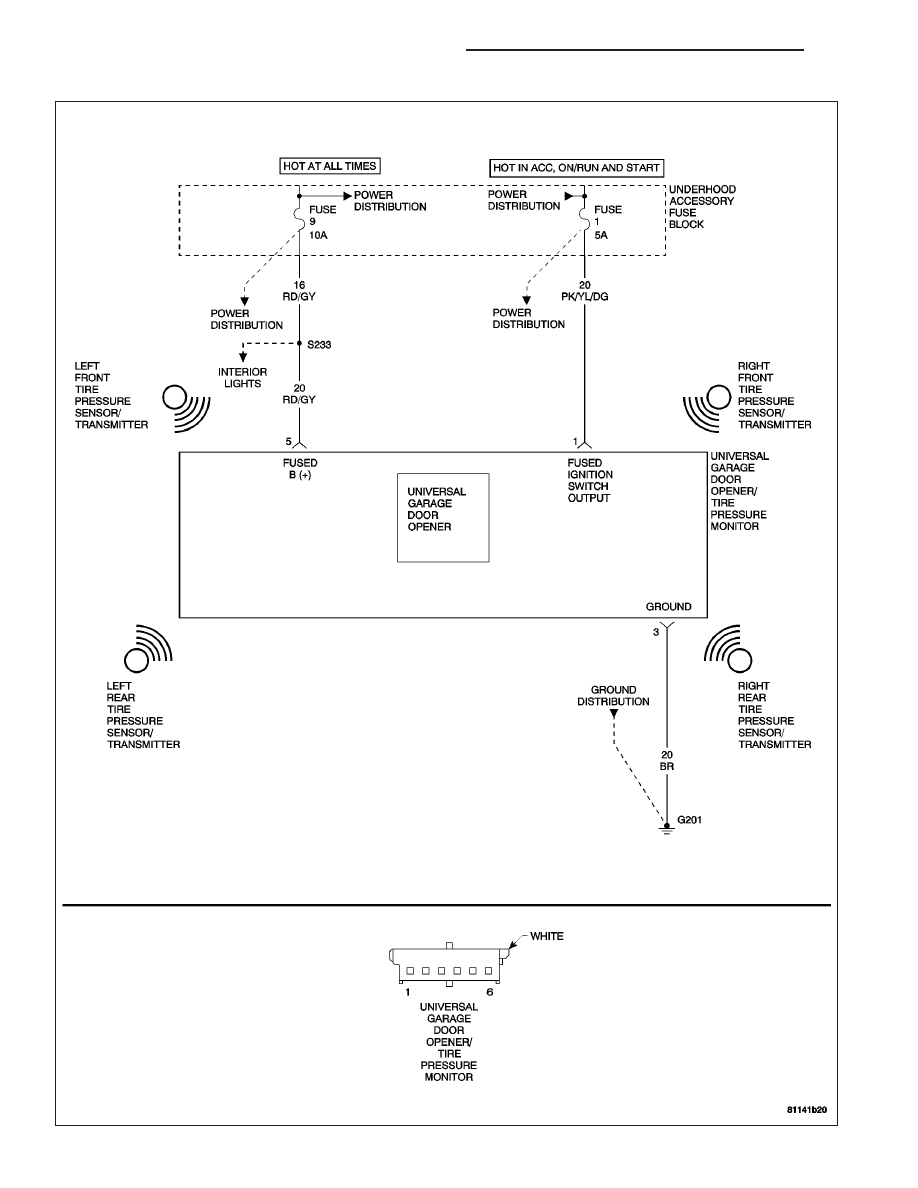

For a complete Tire Pressure Monitor Circuit Diagram (Refer to 22 - TIRES/WHEELS - SCHEMATICS AND DIA-
GRAMS)

Diagnostic Test

1.

PROGRAMMING TIRE PRESSURE MONITOR

Turn the ignition on.

With the DRB III

T

and a calibration magnet, program the Tire Pressure

Monitor module for all four tire pressure sensor/transmitters.

Disconnect the DRB III

T

and prepare the vehicle for a road test.

Road test the vehicle above 33 km/h (20 MPH) for a minimum of two
minutes.

With the DRB III

T

read the last 32 transmissions received by the Tire

Pressure Monitor.

Does the DRB III

T

display any of the tire pressure transmitter

IDs in the last 32 transmissions?

Yes

>> Repair is complete.

Perform TIRE PRESSURE MONITOR VERIFICATION
TEST.

No

>> Replace and program the Tire Pressure Monitor module.(Refer to 22 - TIRES/WHEELS/TIRE PRES-

SURE MONITORING/MODULE - REMOVAL)

Perform TIRE PRESSURE MONITOR VERIFICATION TEST.

ZH

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

22 - 3

TIRE PRESSURE MONITOR MODULE FAILURE

22 - 4

TIRES/WHEELS - ELECTRICAL DIAGNOSTICS

ZH
