Chrysler Crossfire. Manual - part 815

Note: Ensure the adjustment tool is properly
placed at the front and the rear of the shifter hous-
ing.

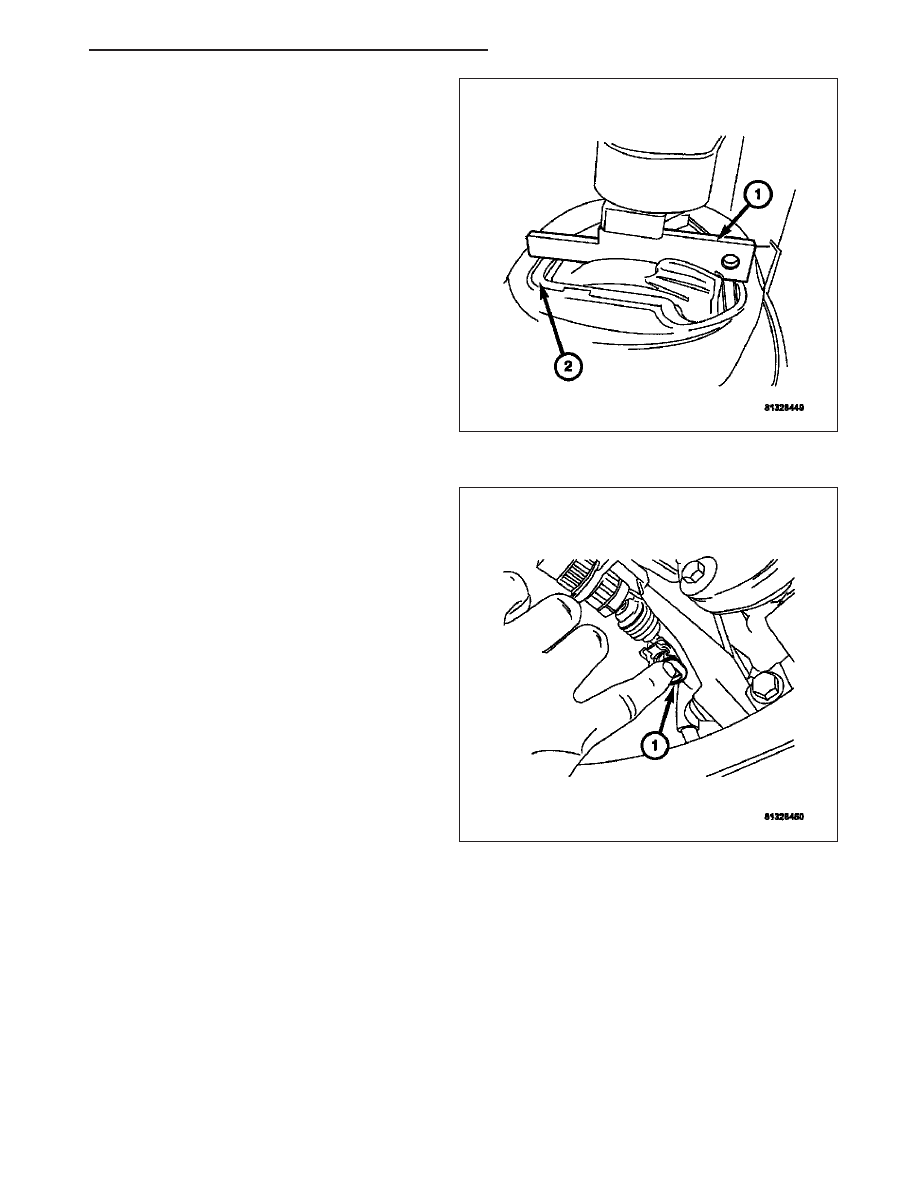

7. Lift up on the shifter knob and move the shifter to

the full left position. Place the Special Tool 9120 (1)
onto the shifter alignment slot at the base of the
shifter housing (2).Ensure that the recessed portion
of the tool is facing upward.

8. Raise and support the vehicle.

9. Depress the detent lock (1) on the reverse lock-out

cable. The cable should automatically adjust when
the lock is depressed.

10. The adjustment procedure is now complete.

ZH

MANUAL - SERVICE INFORMATION

21 - 409

11. Lower the vehicle.

12. Pull up on the shifter knob and remove the Spe-

cial Tool 9120 (1) from the alignment slot.

13. Install the rubber shifter boot back into the locking

tabs (1).

21 - 410

MANUAL - SERVICE INFORMATION

ZH

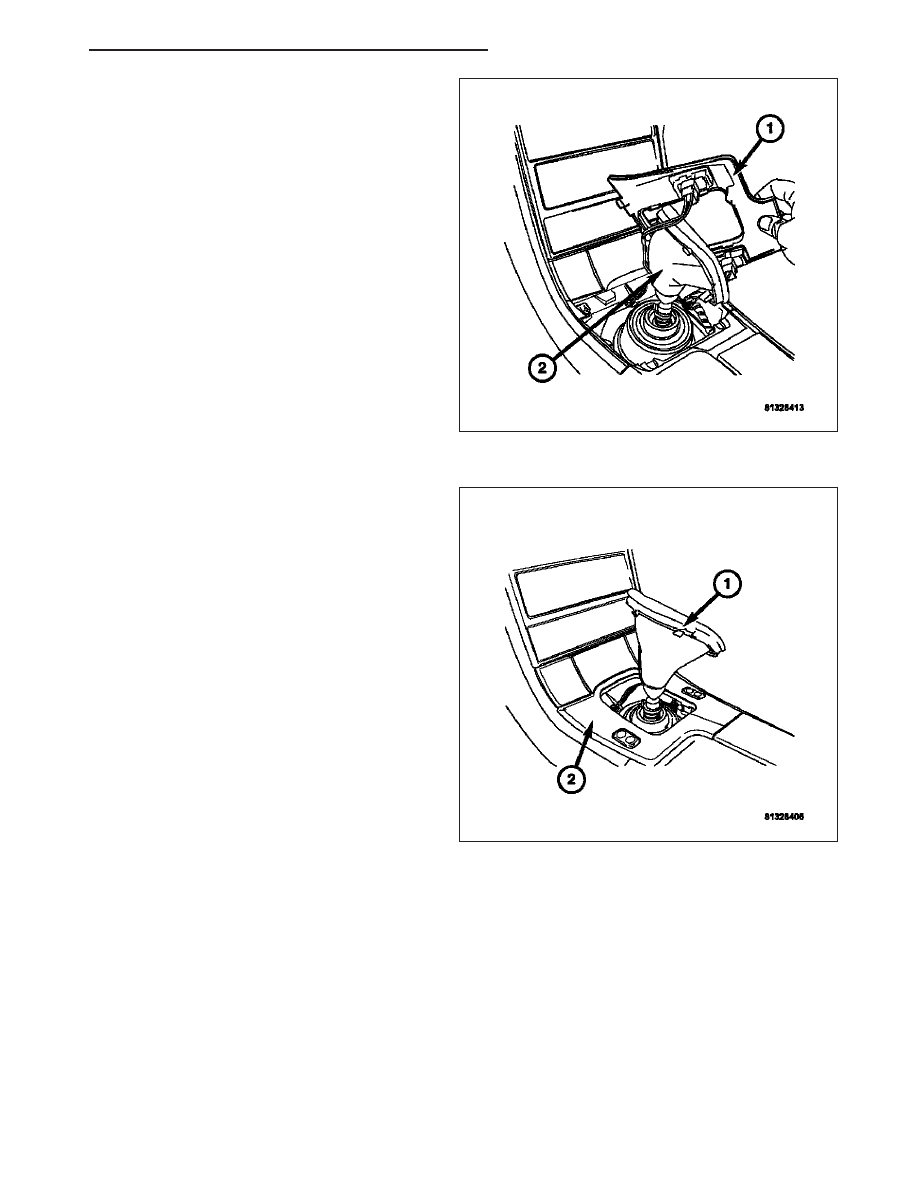

14. Install the shifter bezel (1) over the leather shifter

boot (2). Carefully press firmly down in all four
corners of the shifter bezel until it locks into place.

15. Install the leather shifter boot (1) onto the shifter

bezel (2).

ZH

MANUAL - SERVICE INFORMATION

21 - 411

SHIFT MECHANISM

DESCRIPTION

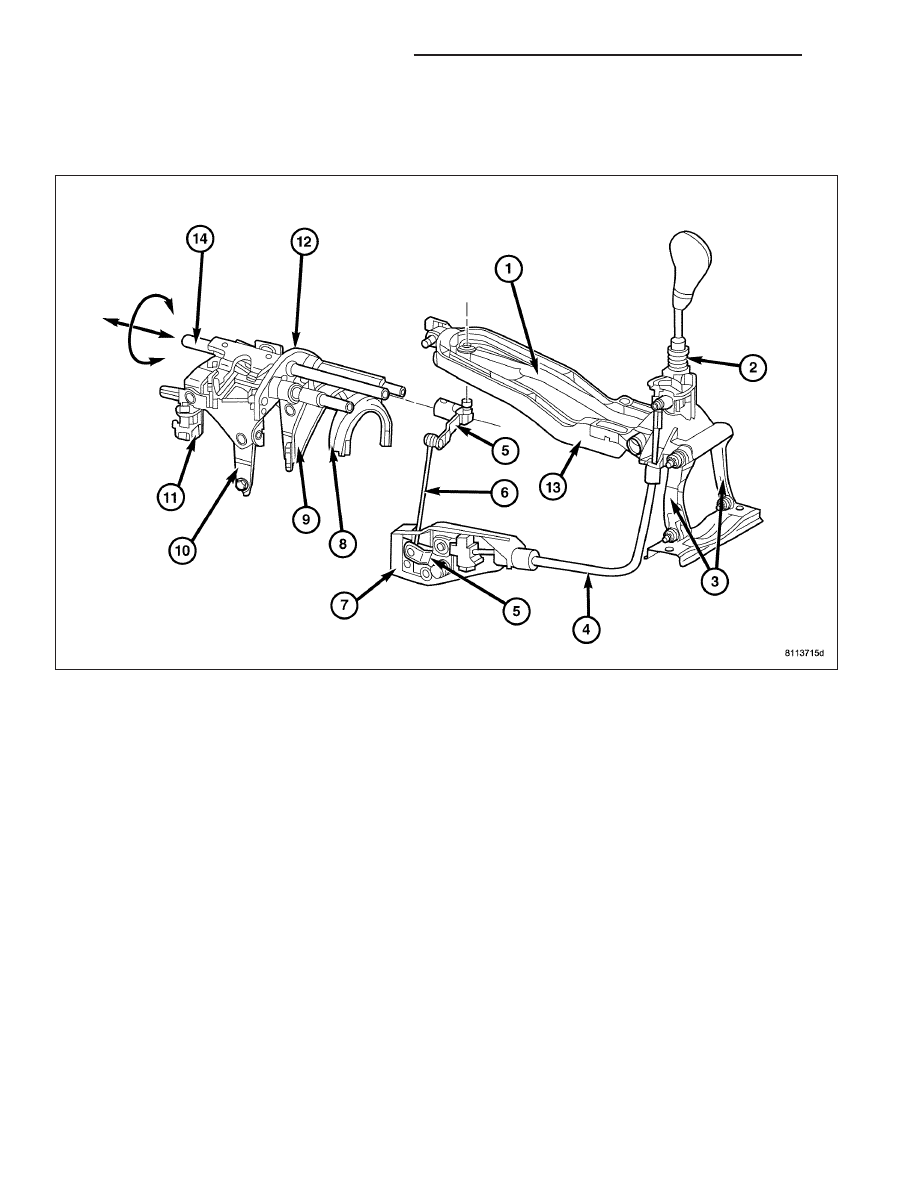

The floor shift (2) is connected to the transmission by a coupling module (13) and supported on the body tunnel so
that it can move via a swivel lever (3). This prevents transmission of vibrations and noise to the floor shift and to the
tunnel by means of rubber mounts on the coupling rod, shift rod and the two swivel levers. The selector movement
is transmitted from the shift lever to the inner shift module (12) in the transmission by the selector cable (4) and the
shift movement is transmitted by the shift rod (1). Both transmission components are maintenance-free.

This type of shift mechanism has the following advantages:

•

Precise and easy to operate shift.

•

No transmission of component movements to the shift lever and tunnel. The swivel lever (3) and rubber
mounts allow the engine/transmission joint to move in all directions.

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the shift lever handle. (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL/GEAR SHIFT KNOB -

REMOVAL).

21 - 412

MANUAL - SERVICE INFORMATION

ZH
