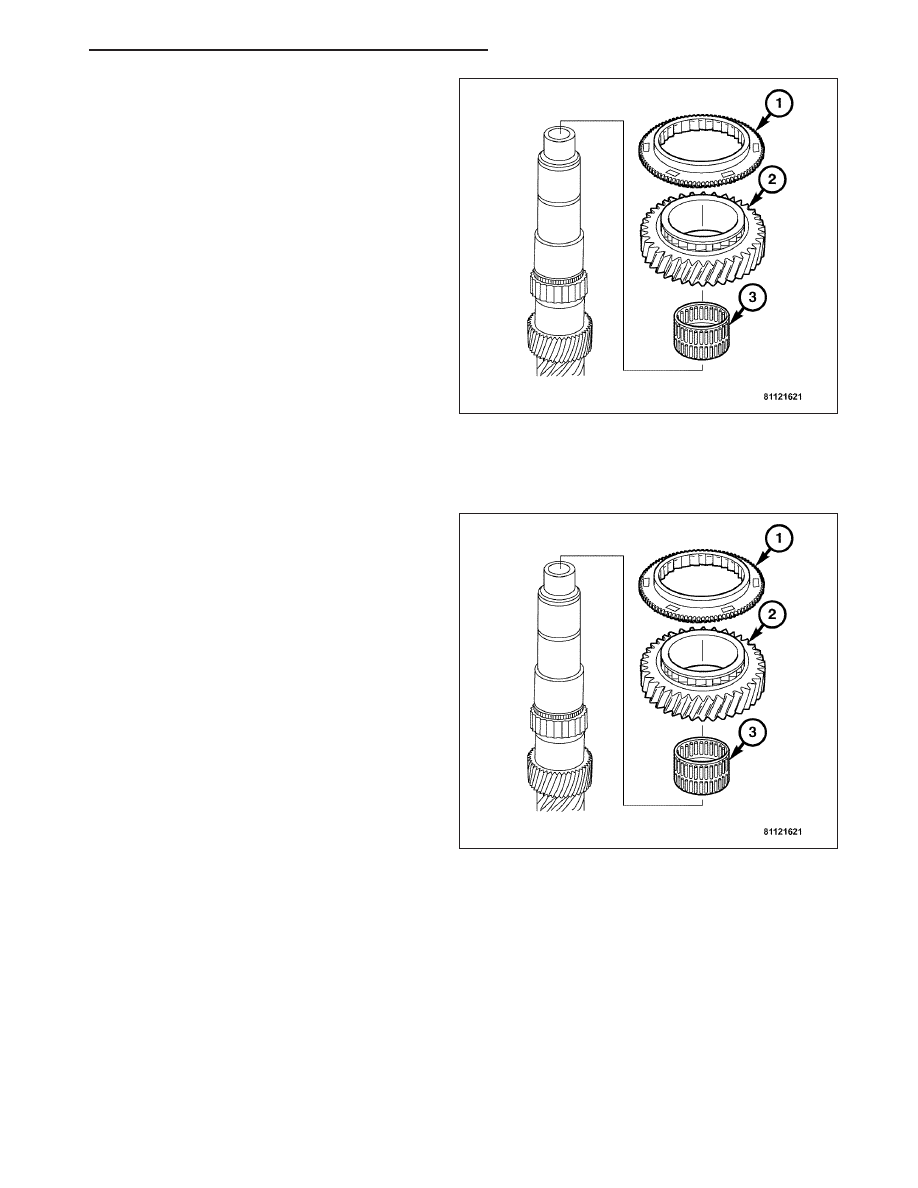

11. Remove the 4th gear clutch body (1), gear (2),

and needle bearing (3).

12. Release the countershaft from the vise.

ASSEMBLY

1. Clamp the countershaft in a vise with input end up.

2. Install the 4th gear needle bearing (3), gear (2),

and clutch body (1).

ZH

MANUAL - SERVICE INFORMATION

21 - 401

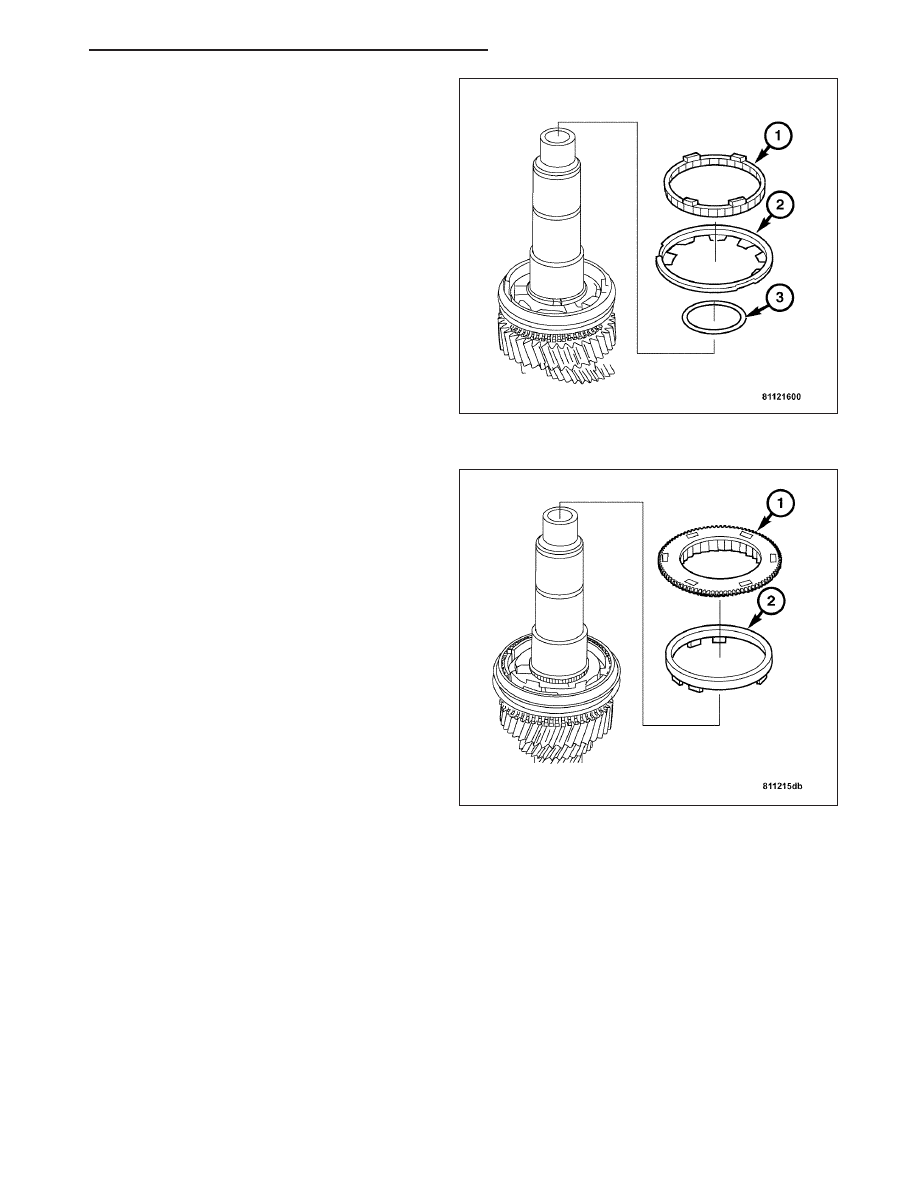

3. Install 4th gear friction ring (3), cone ring (2), and

synchronizer ring (1).

4. Unless a new synchronizer is being used, the syn-

chronizer unit must be properly assembled. (Refer
to 21 - TRANSMISSION/TRANSAXLE/MANUAL/
SYNCHRONIZER - ASSEMBLY).

5. Install the 4th gear (2) and the 3rd/4th gear syn-

chronizer unit (1).

21 - 402

MANUAL - SERVICE INFORMATION

ZH

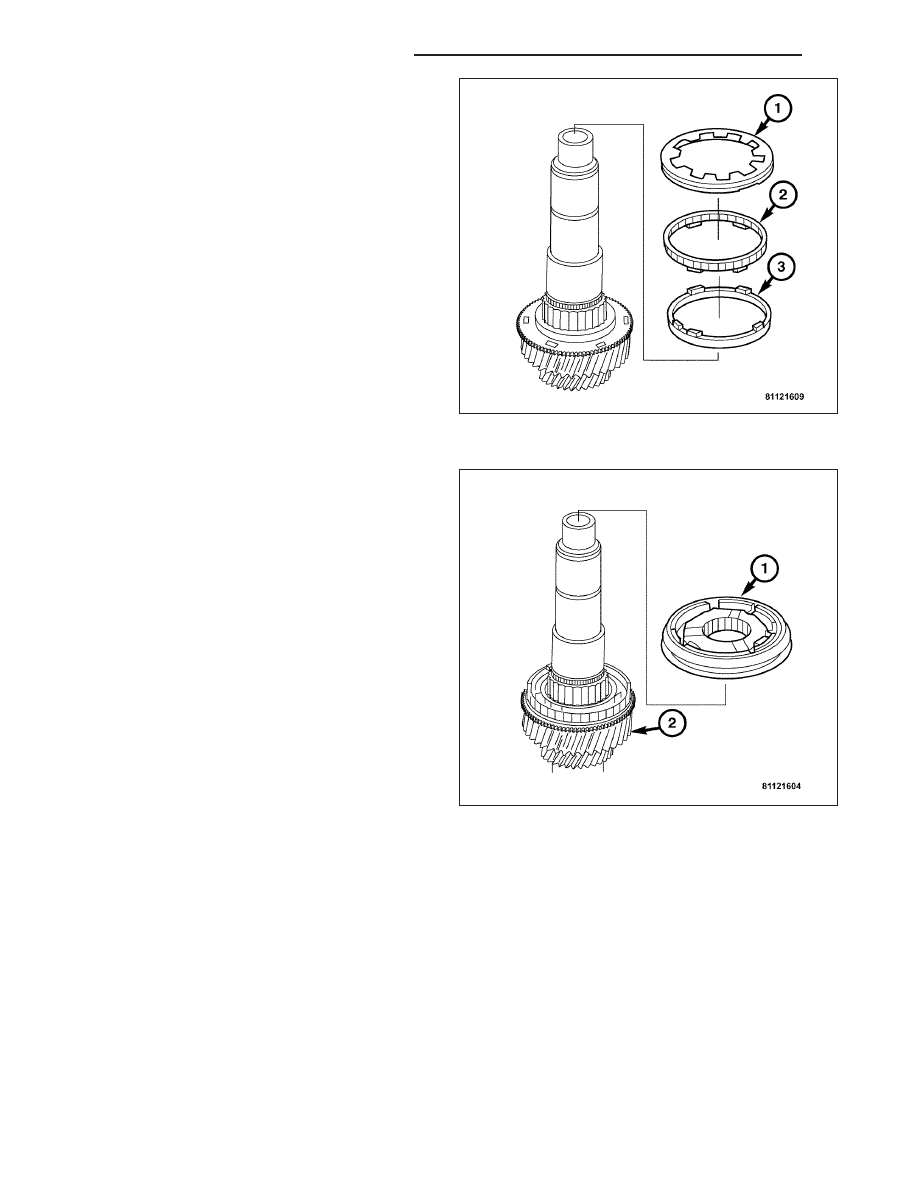

6. Install the snap ring (3), the 3rd/4th gear synchro-

nizer ring (2), and cone ring (1).

7. Install the friction ring (2), and clutch body (1).

ZH

MANUAL - SERVICE INFORMATION

21 - 403

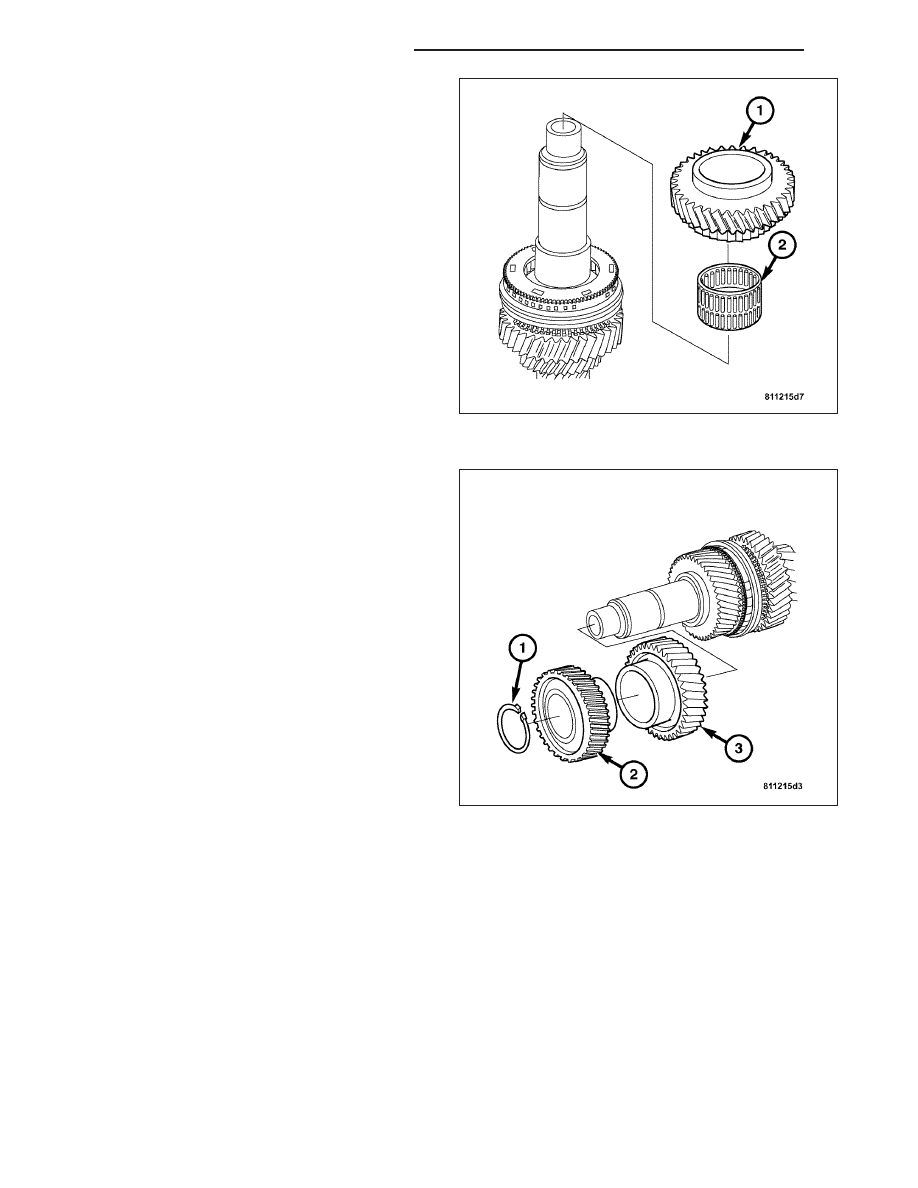

8. Install the 3rd gear needle bearing (2), and 3rd

gear idler gear (1).

9. Install the 6th gear drive gear (3) and press onto

the countershaft.

10. Install the constant mesh gear (2) and press onto

the countershaft.

11. Install a new snap ring (1).

12. Remove the countershaft from the vise.

13. Assemble the gear train housing. (Refer to 21 -

TRANSMISSION/TRANSAXLE/MANUAL/
GEARTRAIN HOUSING - ASSEMBLY).

14. Install the transmission. (Refer to 21 - TRANS-

MISSION/TRANSAXLE/MANUAL

-

INSTALLATION).

SYNCHRONIZER

DESCRIPTION

When shifting, high torque transmission and frequent shift work with a reduced shift force at the same time require
a powerful synchronization unit. The multiple-cone synchronization in gears 1 to 6 meets these requirements and
therefore offers the following advantages during the shift process:

•

Fast synchronization

•

High level of shift comfort

•

Low shift forces

21 - 404

MANUAL - SERVICE INFORMATION
