19. Press on the reverse gear synchronizer assembly

(1).

20. Remove the input shaft together with the main-

shaft from the vise.

21. Assemble the geartrain housing. (Refer to 21 -

TRANSMISSION/TRANSAXLE/MANUAL/
GEARTRAIN HOUSING - ASSEMBLY).

COUNTERSHAFT

DISASSEMBLY

1. Remove the transmission. (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL - REMOVAL).

2. Disassemble the geartrain housing. (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL/GEARTRAIN HOUS-

ING - DISASSEMBLY).

ZH

MANUAL - SERVICE INFORMATION

21 - 397

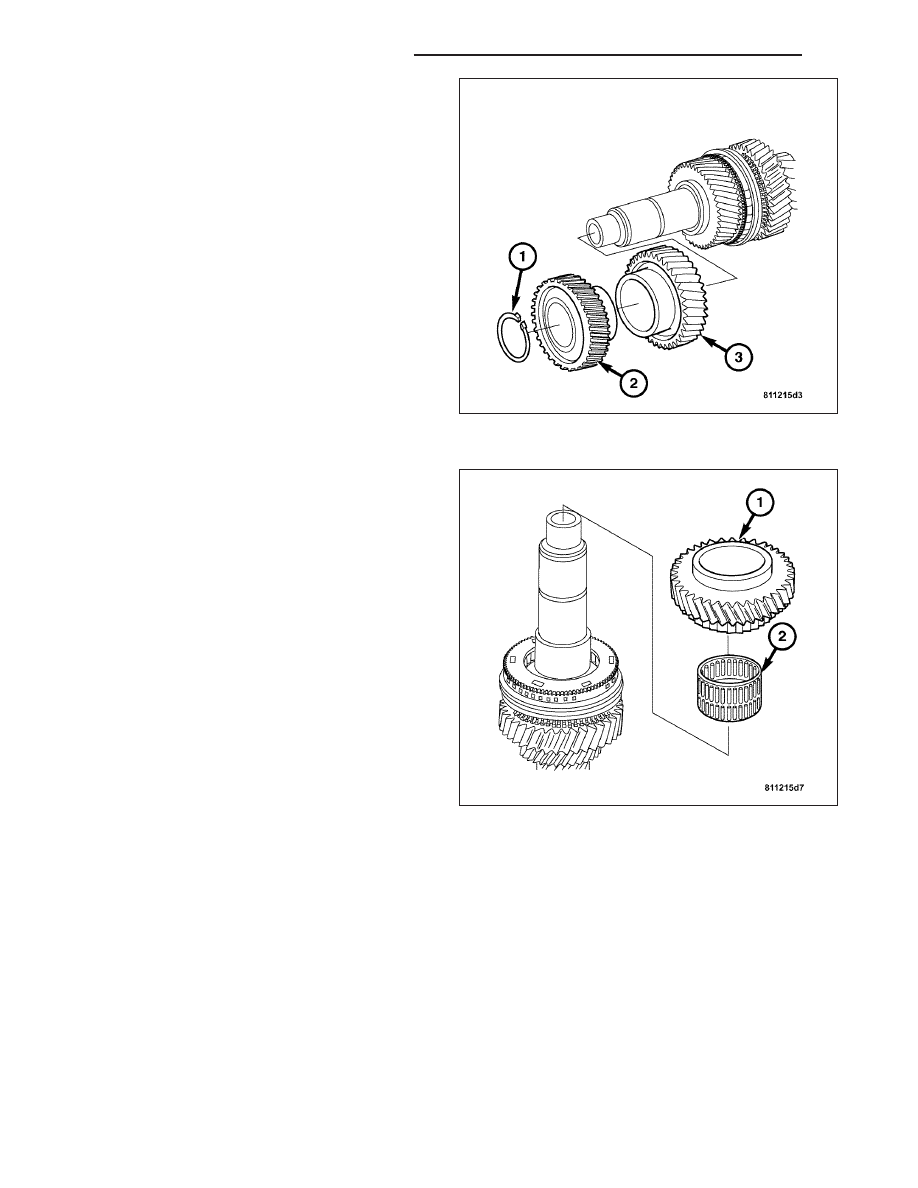

3. Remove the snap ring (1).

4. Press off the constant mesh gear (2) and the 6th

gear drive gear (3).

5. Clamp the countershaft in a vise with protective

jaws with the output end pointing downwards.

6. Remove the 3rd gear idler gear (1) and needle

bearing (2).

21 - 398

MANUAL - SERVICE INFORMATION

ZH

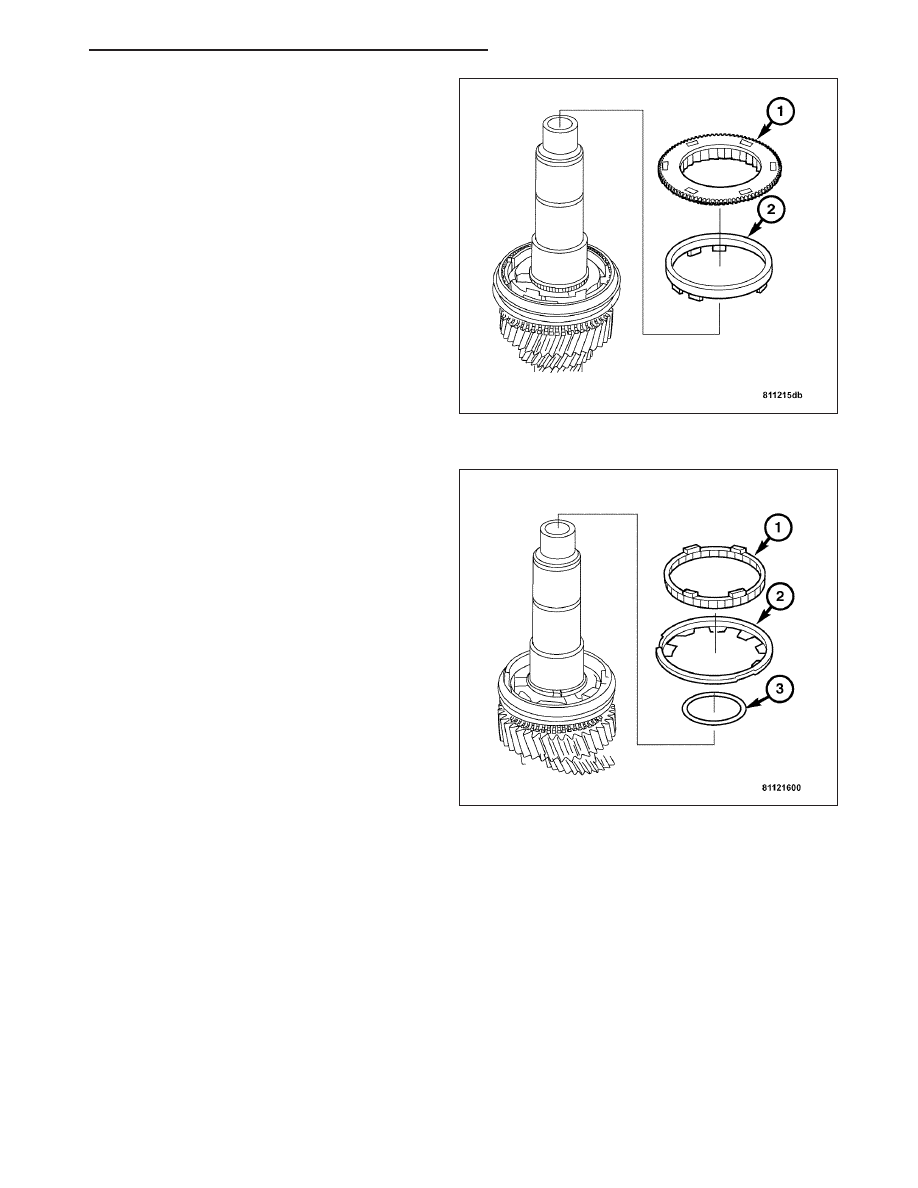

7. Remove the 3rd/4th gear clutch body (1) and the

friction ring (2).

8. Remove the 3rd/4th gear cone ring (1), the syn-

chronizer ring (2), and the locking ring (3) using pli-
ers.

ZH

MANUAL - SERVICE INFORMATION

21 - 399

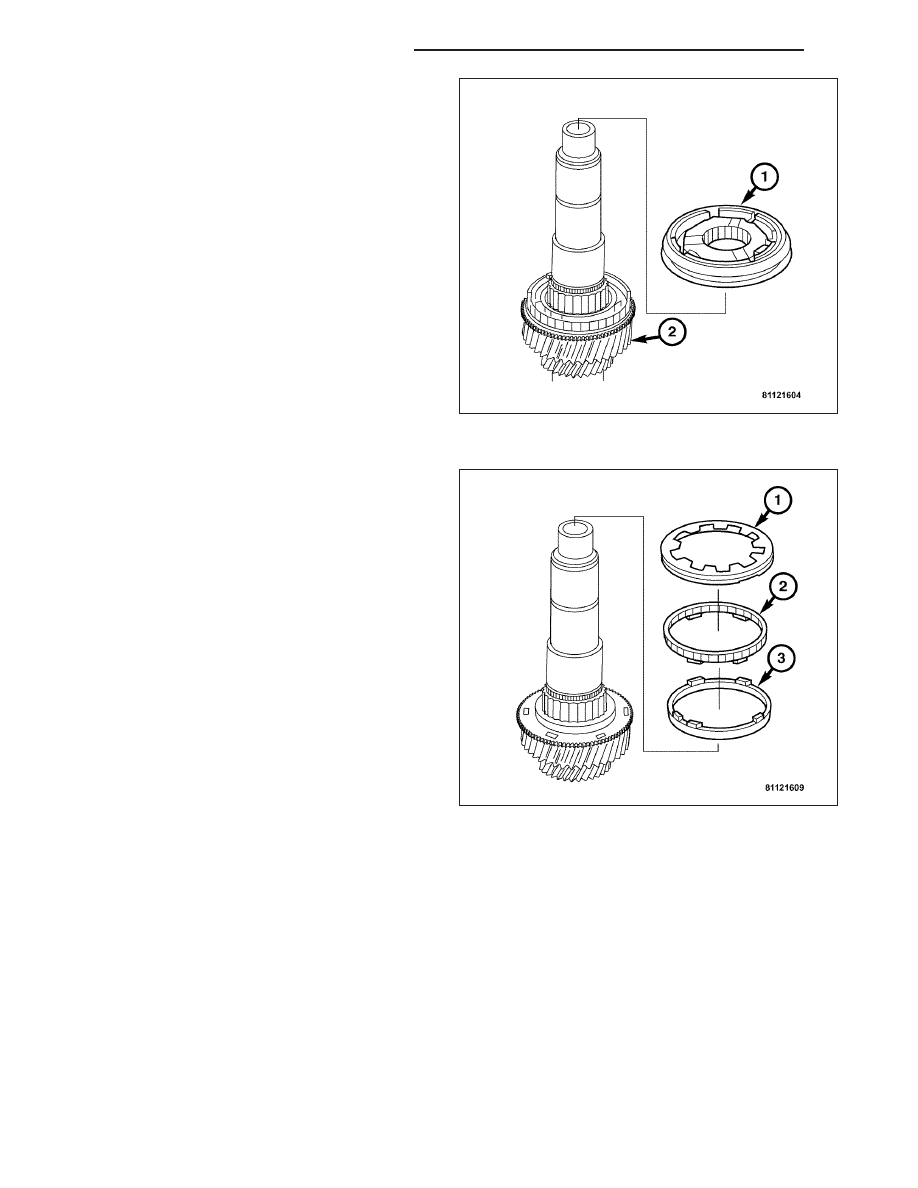

9. Use the jaw puller to remove the 4th gear (2)

together with the 3rd/4th gear synchronizer (1).

10. Remove the 4th gear synchronizer ring (1), cone

ring (2), and friction ring (3).

21 - 400
