9. Invert the mainshaft with input shaft in the vise.

Use protected vise jaws.

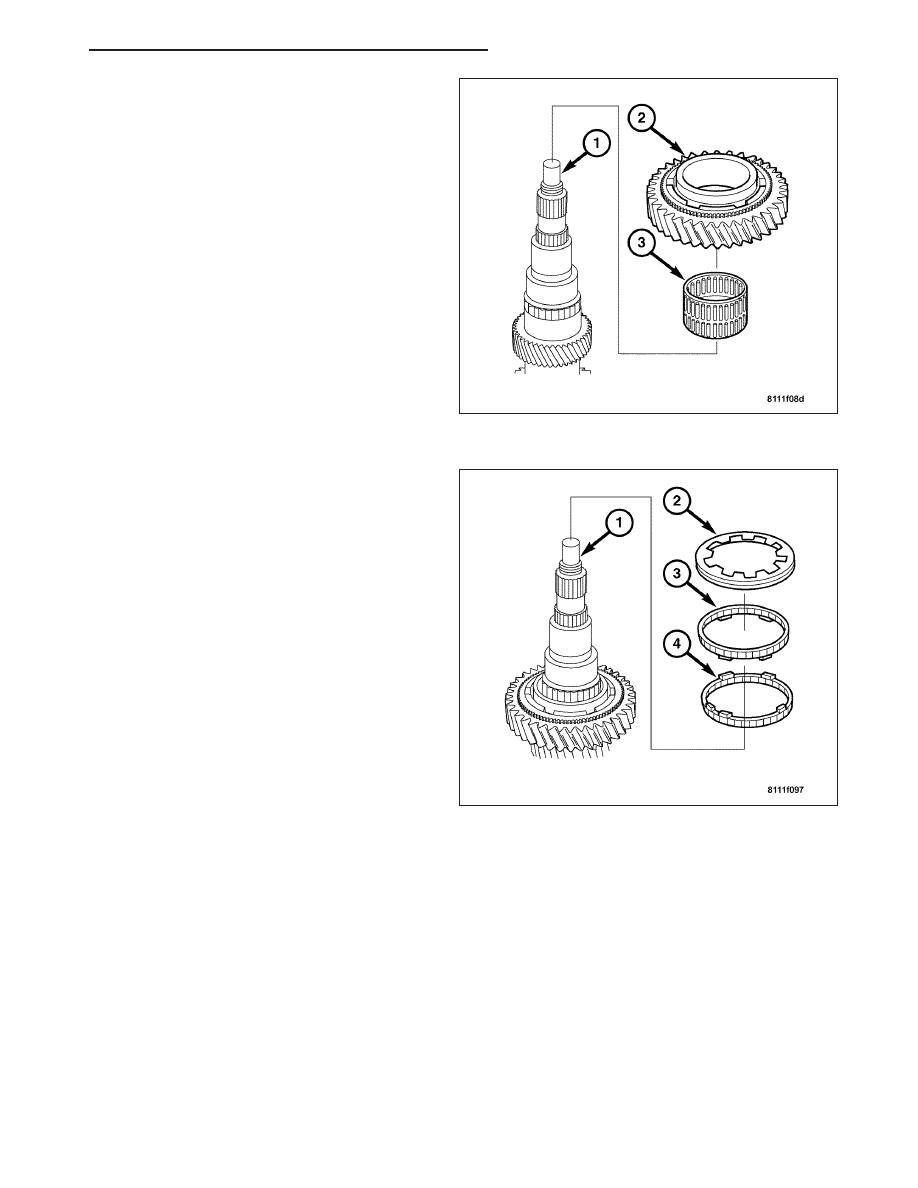

10. Install the second gear needle bearing (3), and

second gear (2) on the mainshaft (1) with the col-
lar facing upwards.

11. Install the friction ring (4), the cone ring (3), and

the synchronizer ring (2). The lobes in the friction
ring (4) must engage in the recesses of the syn-
chronizer ring (3).

12. Assemble the 1st/2nd gear synchronizer if it is not being replaced. (Refer to 21 - TRANSMISSION/TRANS-

AXLE/MANUAL/SYNCHRONIZER - ASSEMBLY).

ZH

MANUAL - SERVICE INFORMATION

21 - 393

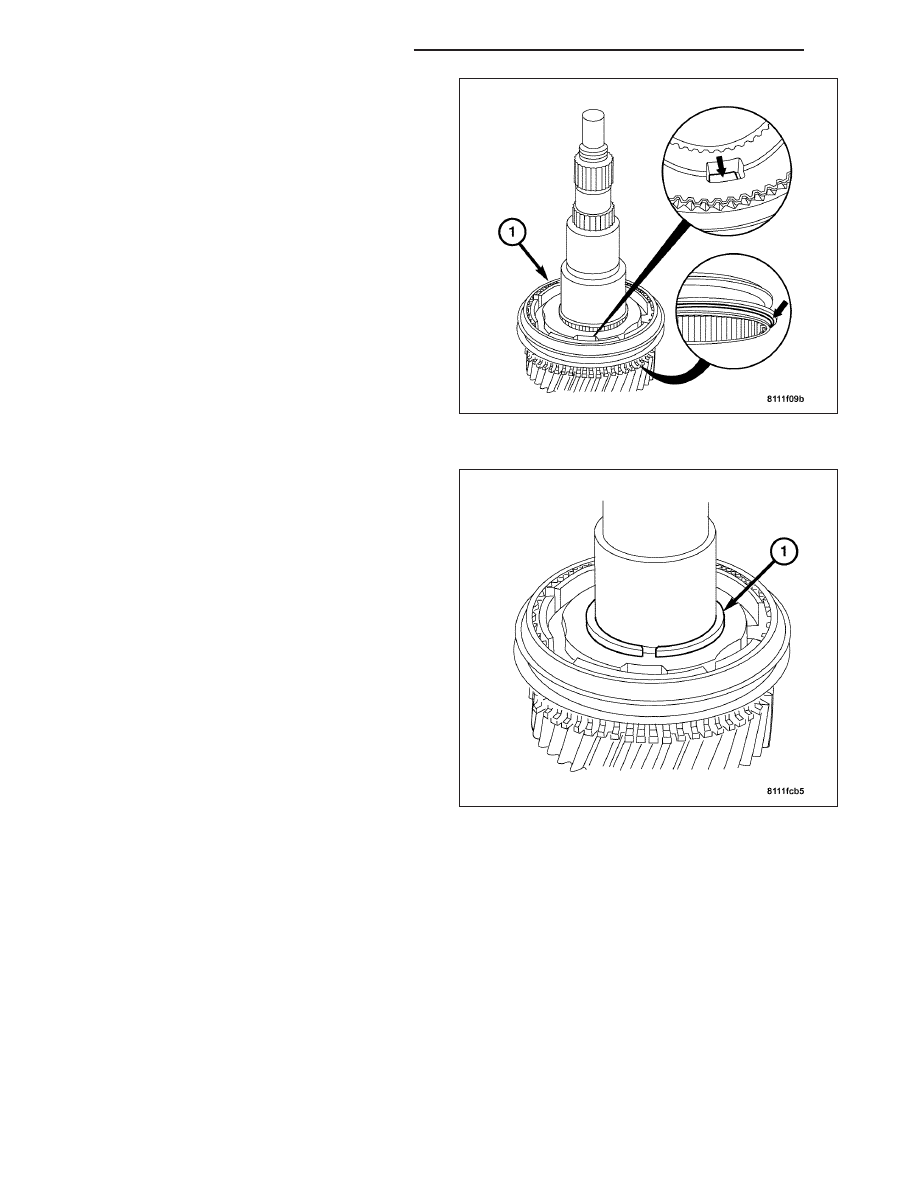

13. Install the 1st/2nd gear synchronizer assembly

(1).

Note: Do not over expand the snap ring.

14. Install the snap ring (1).

21 - 394

MANUAL - SERVICE INFORMATION

ZH

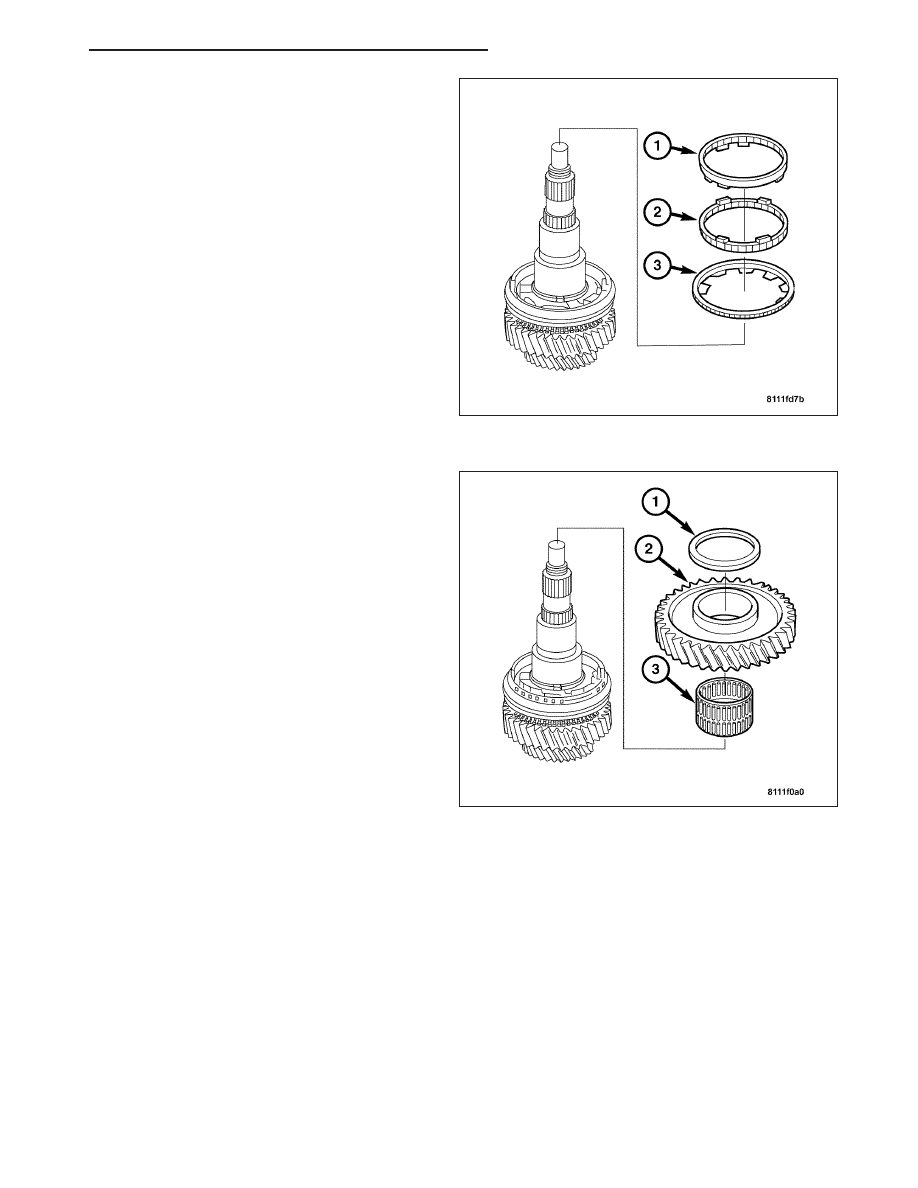

Note: The lobes on the friction ring (1) must
engage in the recesses in the synchronizer ring
(3).

15. Install the synchronizer ring (3), the cone ring (2),

and the friction ring (1).

16. Install the first gear needle bearing (3), first gear

(2), and press on the 1st gear thrust washer (1).

ZH

MANUAL - SERVICE INFORMATION

21 - 395

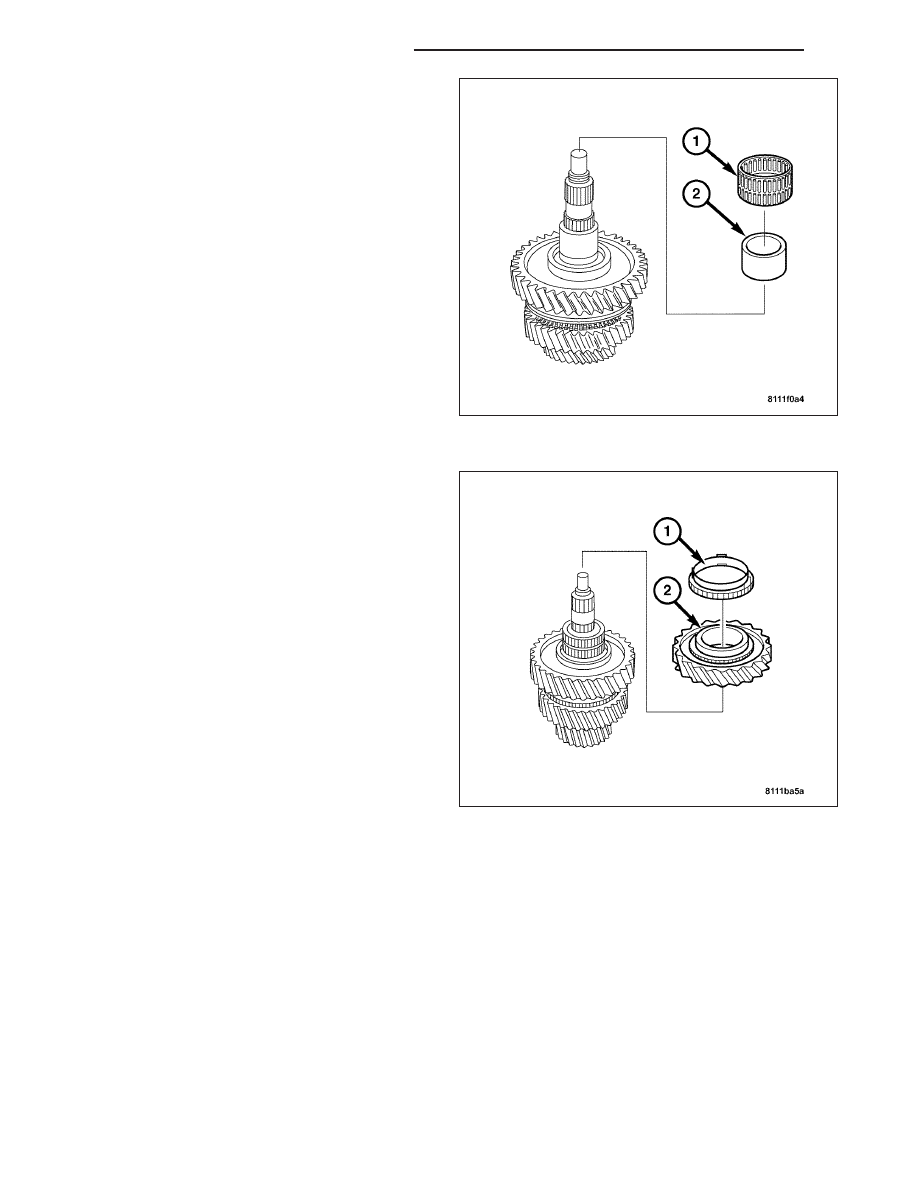

17. Press on the sleeve (2), and the reverse gear

needle bearing (1).

Note: The reverse gear collar must face upwards.

18. Install the reverse gear (2), and the synchronizer

ring (1).
