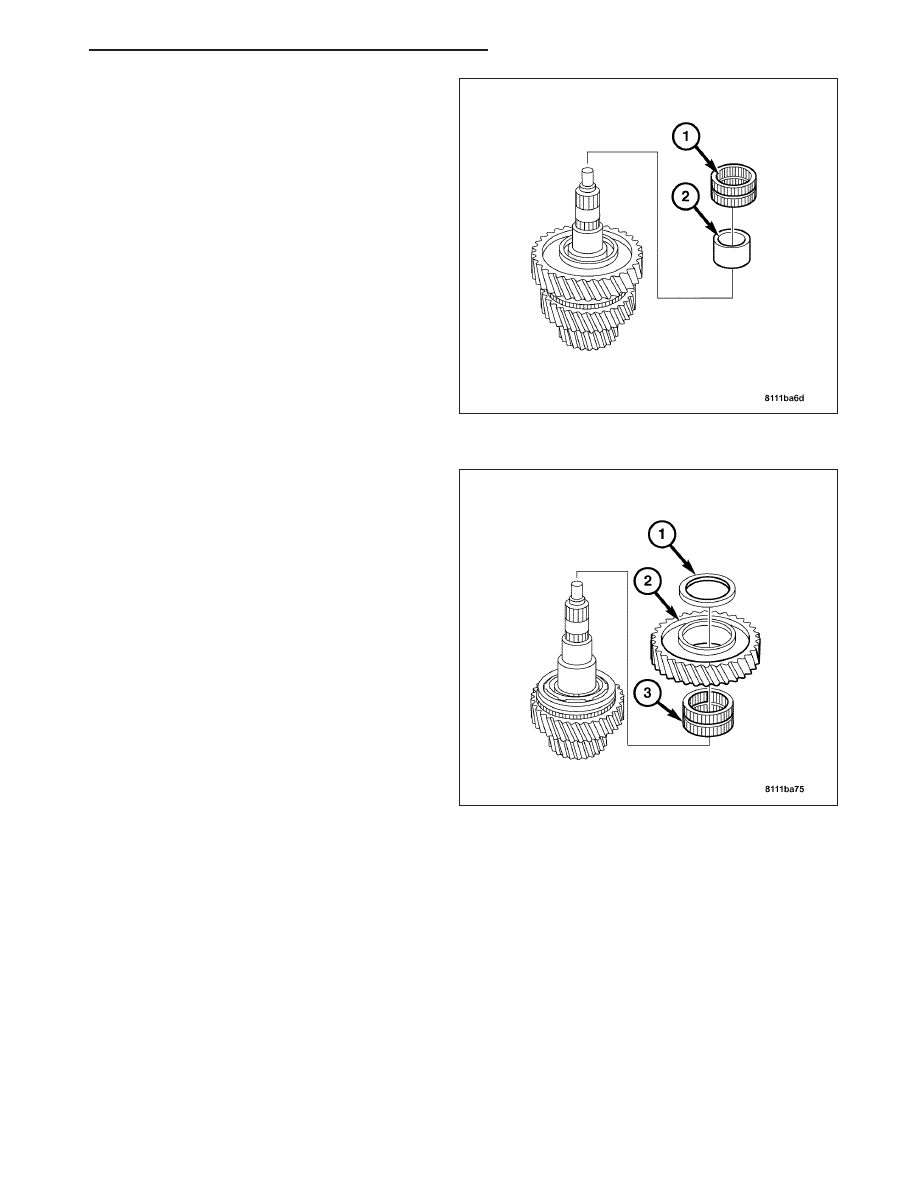

6. Remove first gear needle bearing (1) and sleeve

(2).

7. Remove the thrust washer (1), first gear idler gear

(2), and first gear idler needle bearing (3).

ZH

MANUAL - SERVICE INFORMATION

21 - 385

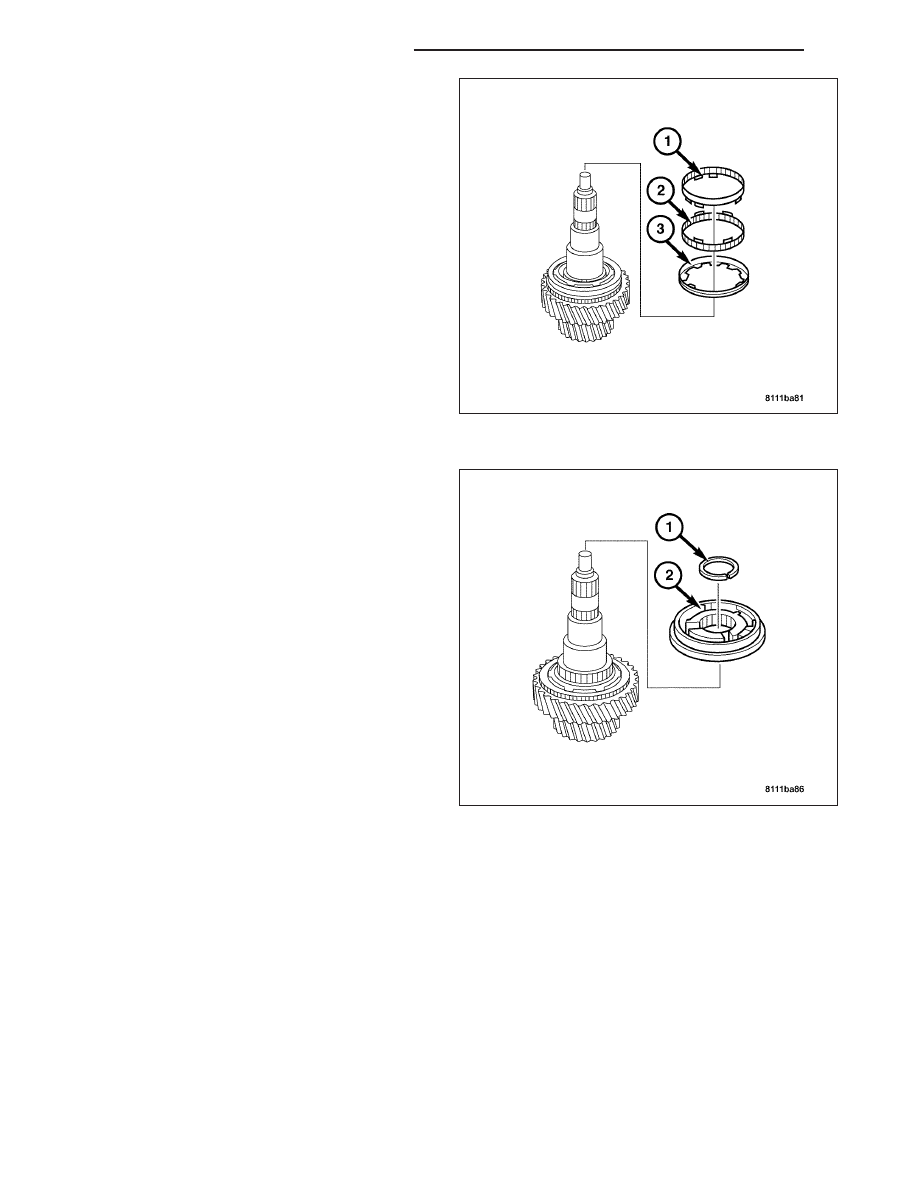

8. Remove the friction ring (1), cone ring (2), and the

synchronizer ring (3).

9. Remove the locking ring (1) using pliers. Remove

the 1st/2nd gear synchronizer using special tool
938 and 1126.

21 - 386

MANUAL - SERVICE INFORMATION

ZH

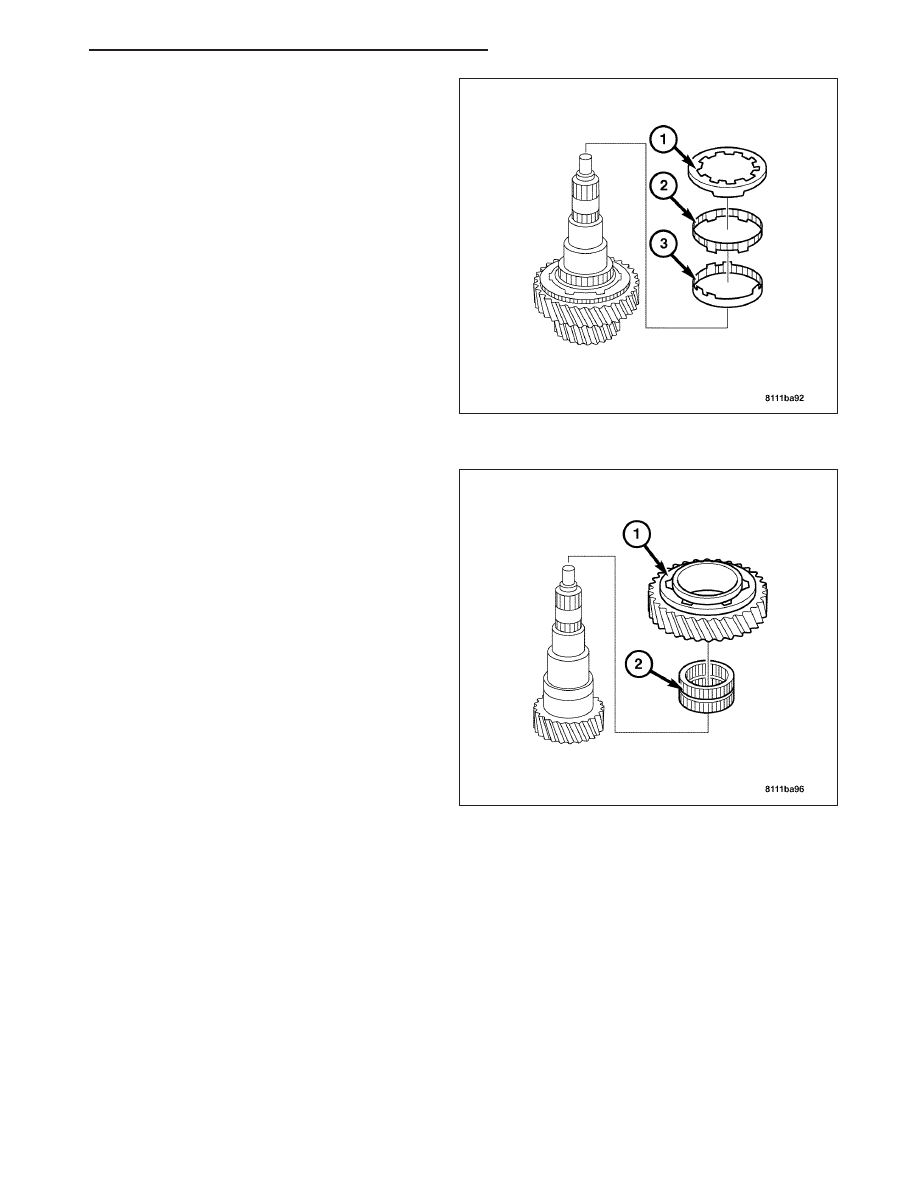

10. Remove the synchronizer ring (1), cone ring (2),

and friction ring (3).

11. Remove the second gear idler gear (1) and nee-

dle bearing (2).

ZH

MANUAL - SERVICE INFORMATION

21 - 387

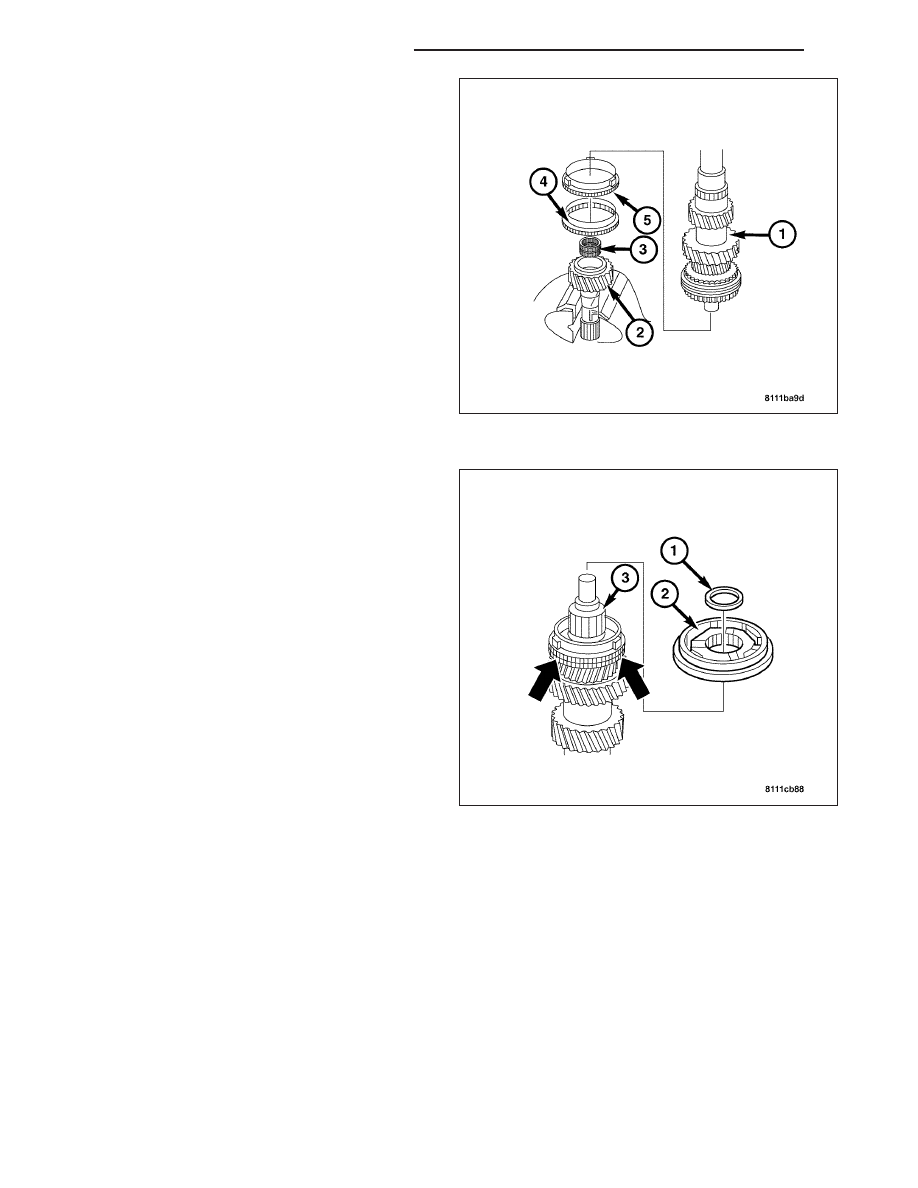

12. Remove the main shaft (1) from the input shaft

(2).

13. Remove the synchronizer ring (5) and the clutch

body (4).

14. Remove the cylindrical roller bearing (3) from the

input shaft (2).

15. Remove the input shaft (2) from the vise.

16. Clamp the main shaft (3) in the vise with input

end up.

17. Remove the locking ring (1), pull off the synchro-

nizer cone (2) and the clutch body using special
tool 938 and 1126.
