REVERSE SHAFT

DESCRIPTION

The reverse shaft and reverse idler gear are housed in the rear gear train housing. Refer to Gear Train Housing in
this section.

GEARTRAIN HOUSING

DISASSEMBLY

1. Remove the transmission. (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL - REMOVAL).

2. Remove the clutch release bearing/slave cylinder. (Refer to 6 - CLUTCH/SLAVE CYLINDER - REMOVAL).

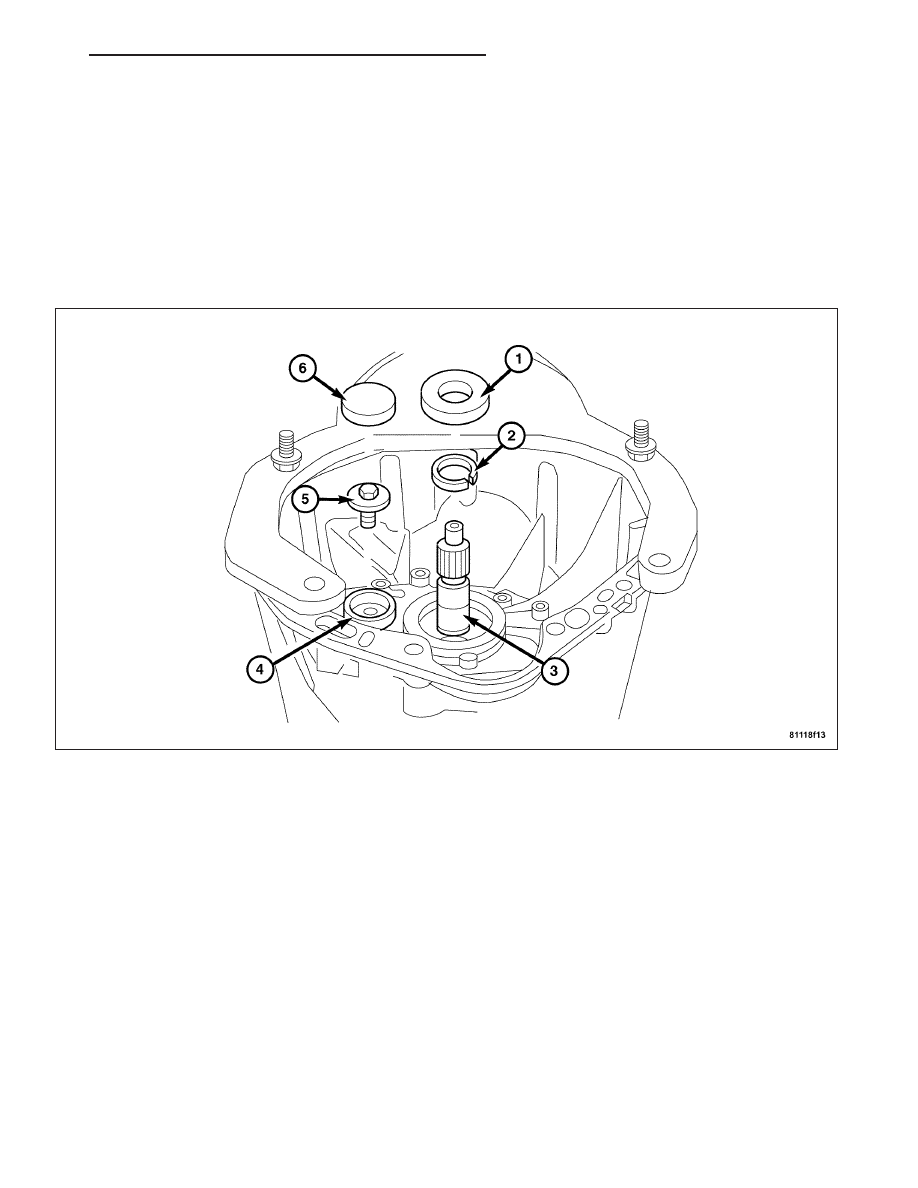

3. Remove the sealing ring (6) from countershaft bore (4) using a screwdriver.

4. Remove the input shaft seal (1) using a screw driver.

5. Remove the countershaft bolt (5).

6. Remove the input shaft snap ring (2).

ZH

MANUAL - SERVICE INFORMATION

21 - 377

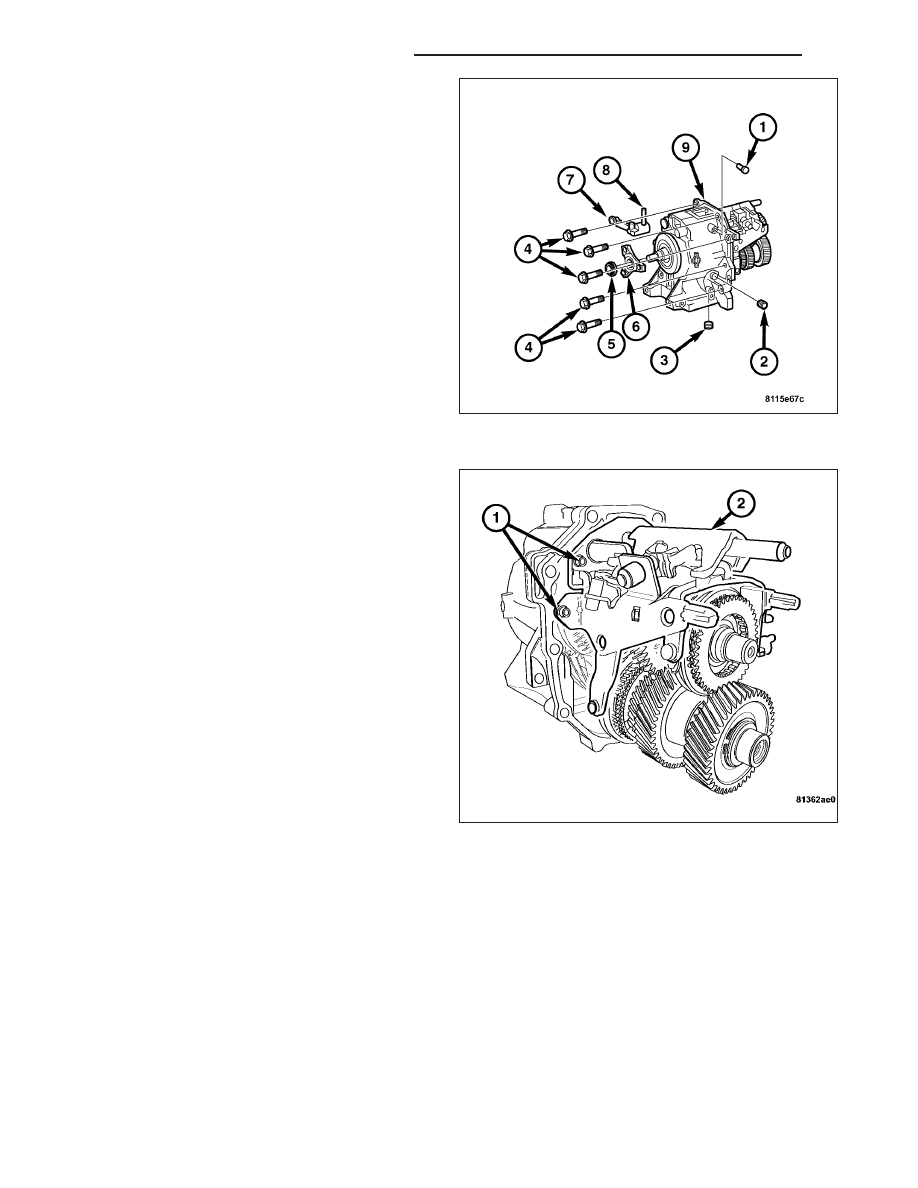

7. Remove the output shaft collared nut (5) and the

output flange (6).

8. Drive out the roll pin (8) with a suitable roll pin

punch and remove the shift actuator (7).

9. Remove the reverse gear detent plug (1). (Refer to

21 - TRANSMISSION/TRANSAXLE/MANUAL/DE-
TENT PLUG - REMOVAL).

10. Remove the rear section retaining bolts (4).

11. Separate the rear section from the front section.

Note: The countershaft, input shaft, and shift unit
can only be removed as an assembly from the rear
section.

12. Remove the four bolts(1) attaching the shifter

plate (2) to the rear section.

13. Use special tools 1126 and 938 to press the

shafts and shift unit out of the rear section of the
transmission.

21 - 378

MANUAL - SERVICE INFORMATION

ZH

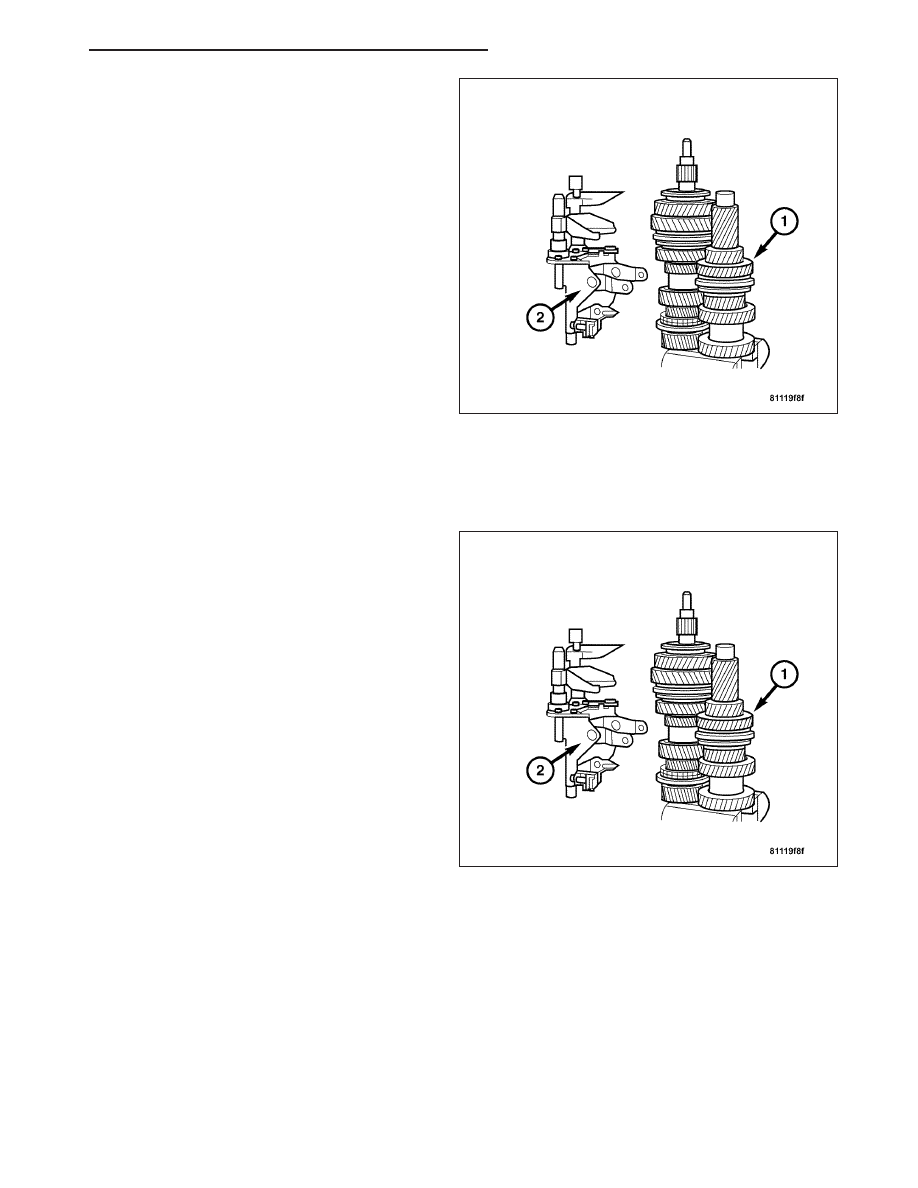

14. Mount the mainshaft and countershaft together (1)

in a vise with protective jaws. Remove the shifter
(2).

15. Disassemble the rear section housing. (Refer to

21

-

TRANSMISSION/TRANSAXLE/MANUAL/

TRANSMISSION HOUSING - DISASSEMBLY).

ASSEMBLY

1. Assemble the rear section housing. (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL/TRANSMISSION

HOUSING - ASSEMBLY).

Note: Be certain that the shift forks are aligned in
the shifting sleeves on the shafts.

2. Fit the shifter assembly (2) on to the main and

counter shafts (1).

ZH

MANUAL - SERVICE INFORMATION

21 - 379

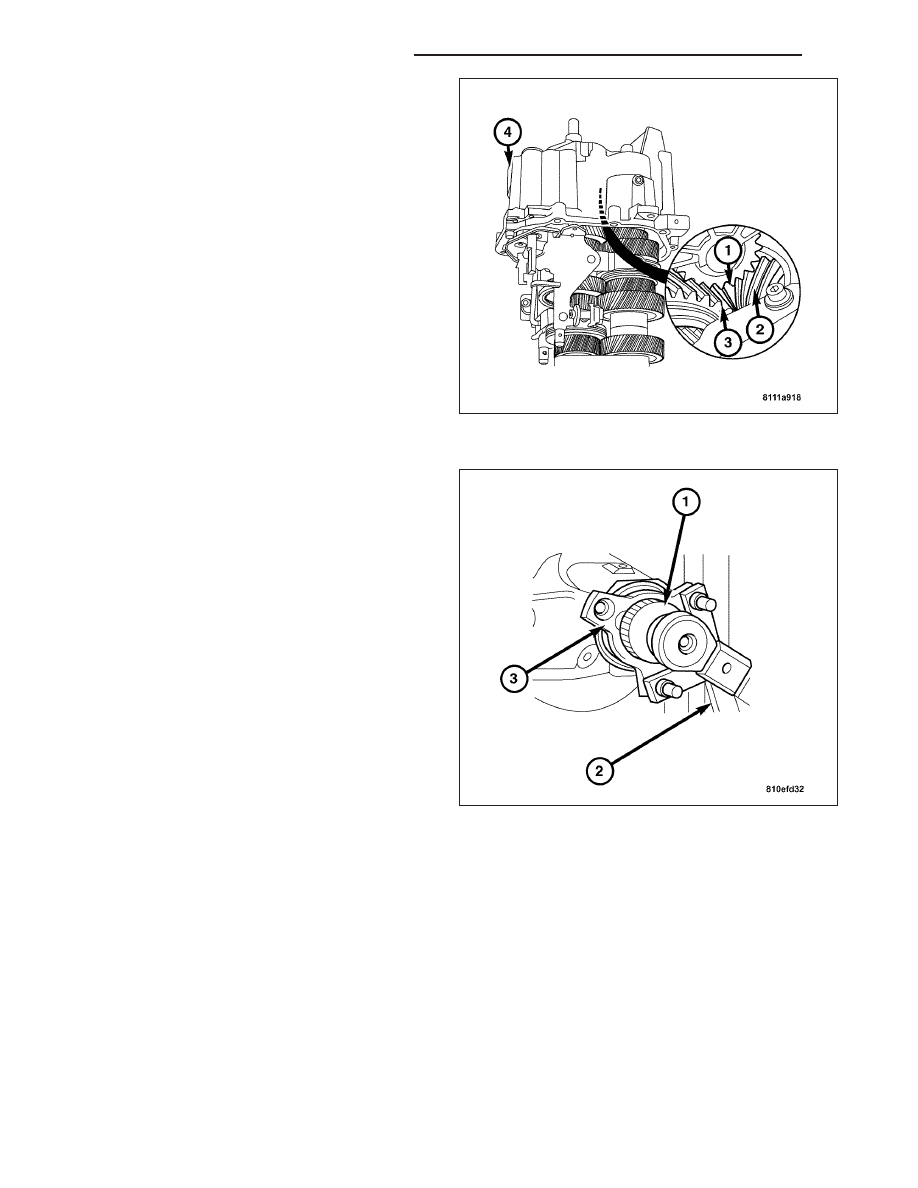

3. Fit the rear section of the transmission (4) over the

main shaft and shift shaft. Align the reverse gear
(1) to the gear sets as shown.

4. Use the output flange (3) and the collared nut (1)

to draw in the output shaft. Remove the nut and
flange when the rear section is in place.
