INSTALLATION

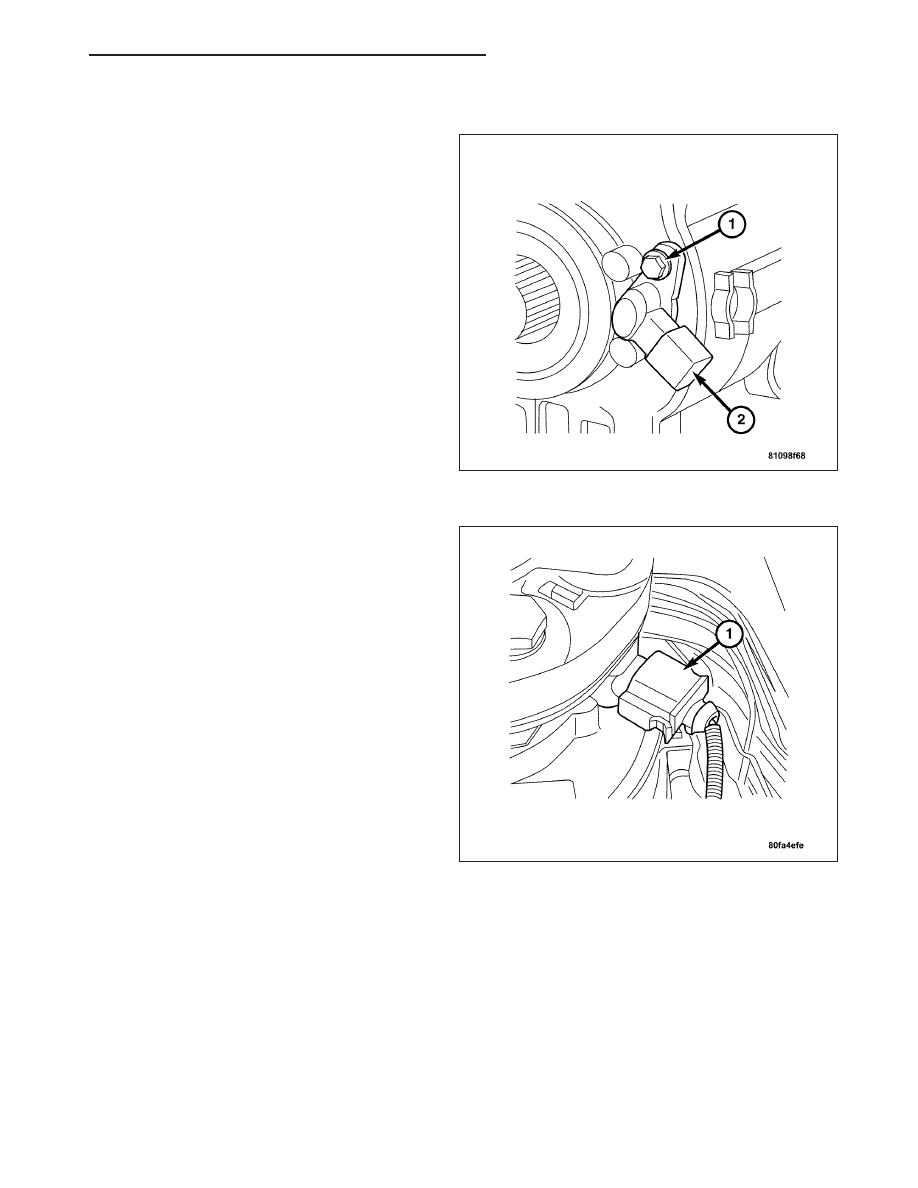

1. Install the backup lamp switch (2) with a new o-ring

seal.

2. Install the backup lamp switch retaining bolt (1).

Tighten the bolt to 10 N·m (89 in. lbs.).

3. Connect the backup lamp switch harness connec-

tor (1).

4. Lower the vehicle.

5. Connect the negative battery cable.

6. Check the operation of the backup lamps.

OUTPUT FLANGE SEAL

REMOVAL

1. Support the transmission.

2. Remove the propeller shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT - REMOVAL).

ZH

MANUAL - SERVICE INFORMATION

21 - 369

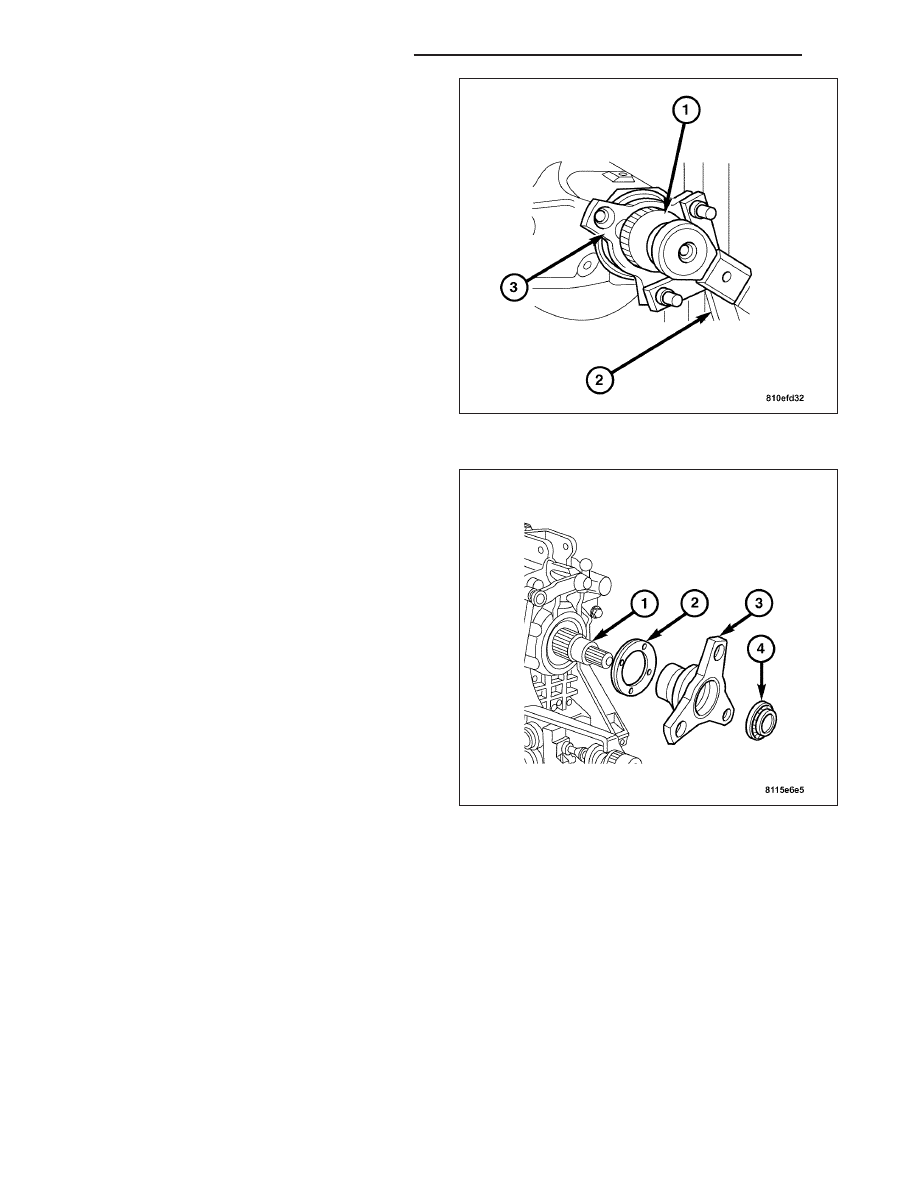

3. Hold the output flange (3) with Special Tool C-3281

(2) Flange Wrench while removing the collared nut
(1).

4. Remove the output flange (3) from output shaft (1).

Note: Do not score the transmission seal bore.

5. Pry out transmission output flange seal (2) with a

screwdriver.

21 - 370

MANUAL - SERVICE INFORMATION

ZH

INSTALLATION

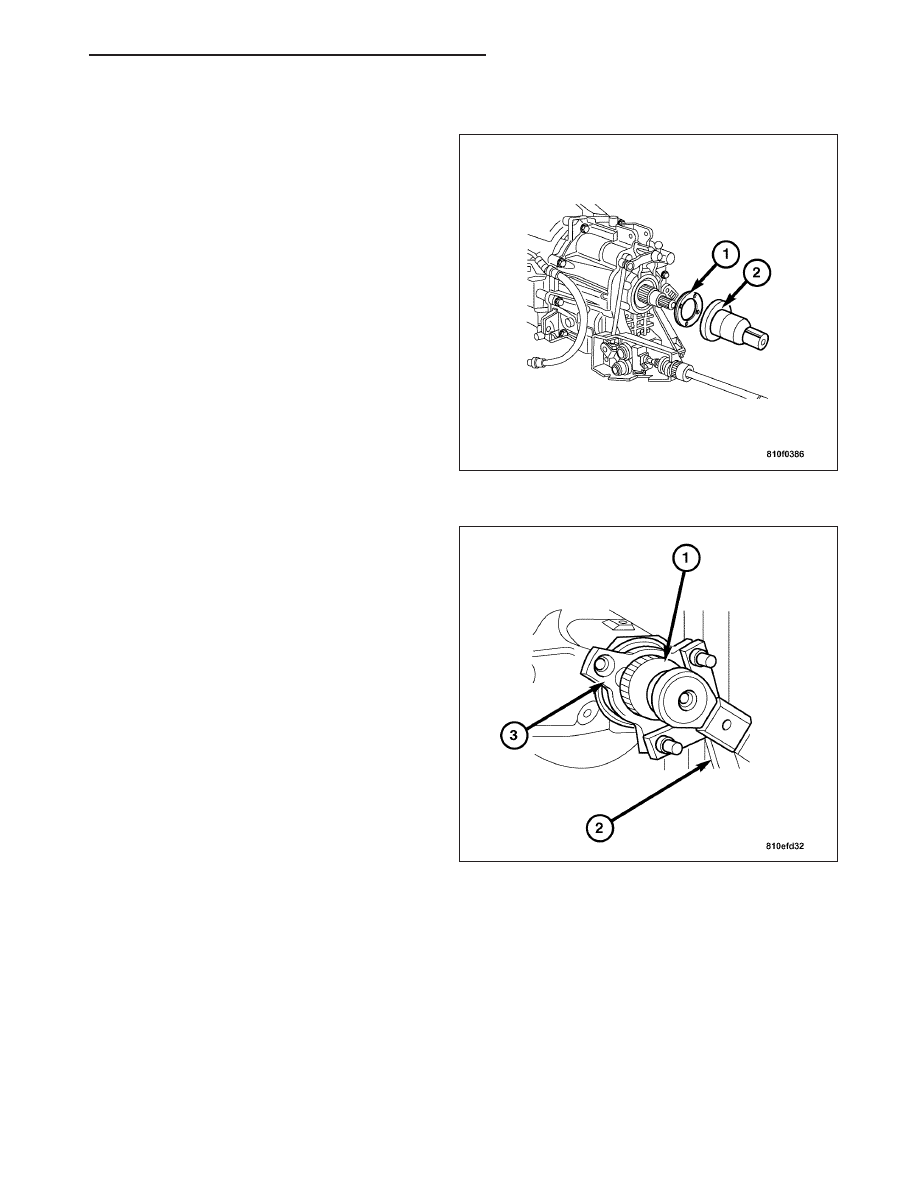

1. Install the new output flange seal (1) using Special

Tool 9122 Drift (2) and a mallet.

2. Install the output flange (3) and nut. Hold the

flange (3) with Special Tool C-3281 Flange Wrench
(2). Tighten the nut to 180 N·m (133 ft. lbs.).

Note: The Special Tool 9078 has two possible locations for the beveled staking pin. The pin must be
installed in the hole labeled “Transmission” for this operation. This hole is located directly across from the
spring loaded alignment pin.

ZH

MANUAL - SERVICE INFORMATION

21 - 371

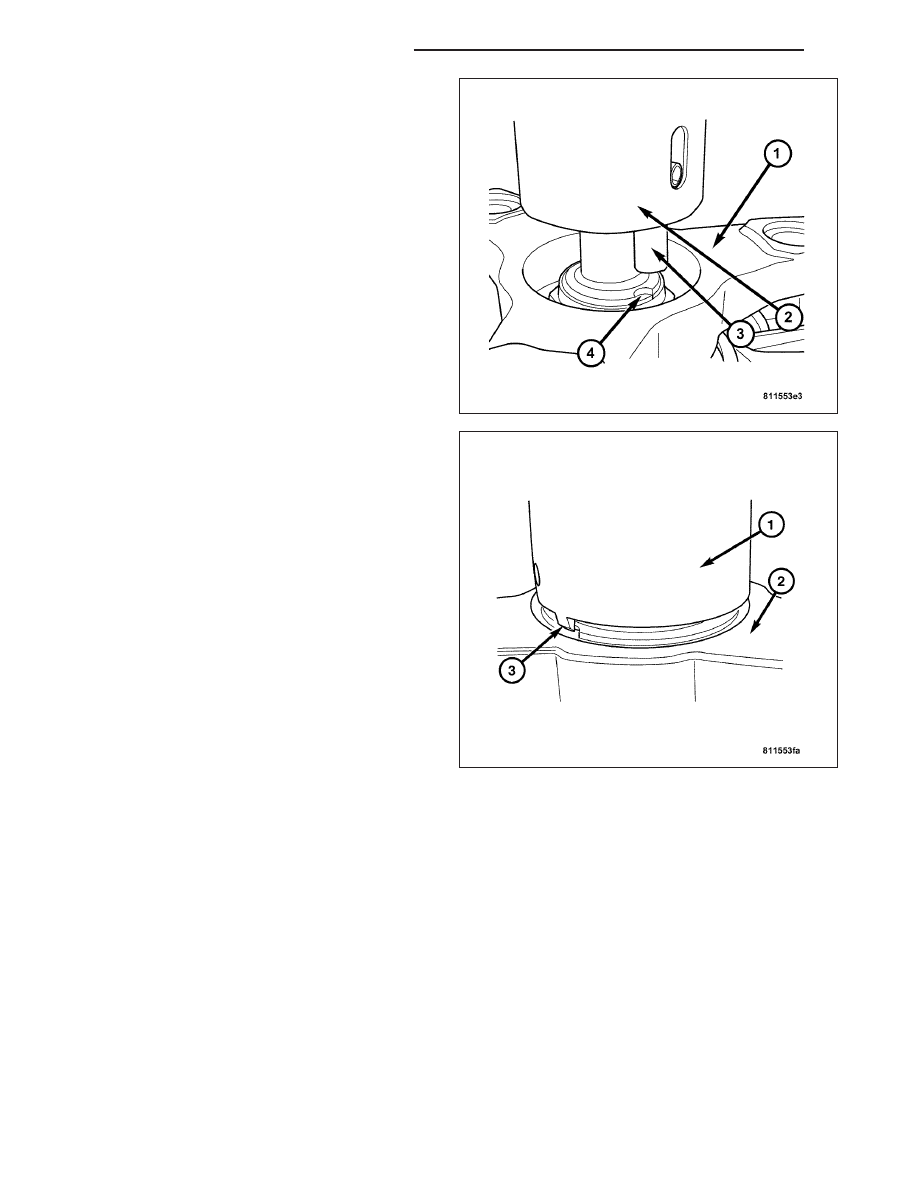

3. Stake the output shaft nut to the output shaft as

follows.

a. Place the Special Tool 9078 Staking Tool (2)

onto the output shaft.

b. Rotate the Special Tool 9078 Staking Tool (2)

until the alignment pin (3) engages the output
shaft notch (4).

c. Press downward on the staking tool (1) until

the staking pin (3) contacts the output shaft nut
flange (2).

d. Strike Special Tool 9078 Staking Tool with a

suitable hammer until the output shaft nut is
securely staked to the output shaft.

4. Install the propeller shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT - INSTALLATION).

5. Check the transmission fluid level. (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL/FLUID - STANDARD

PROCEDURE).

6. Lower the vehicle.
