5. Install the four bolts (1) that attach the shifter plate

(2) to the rear section. Tighten the bolts to 28 N·m
(21 ft. lbs.).

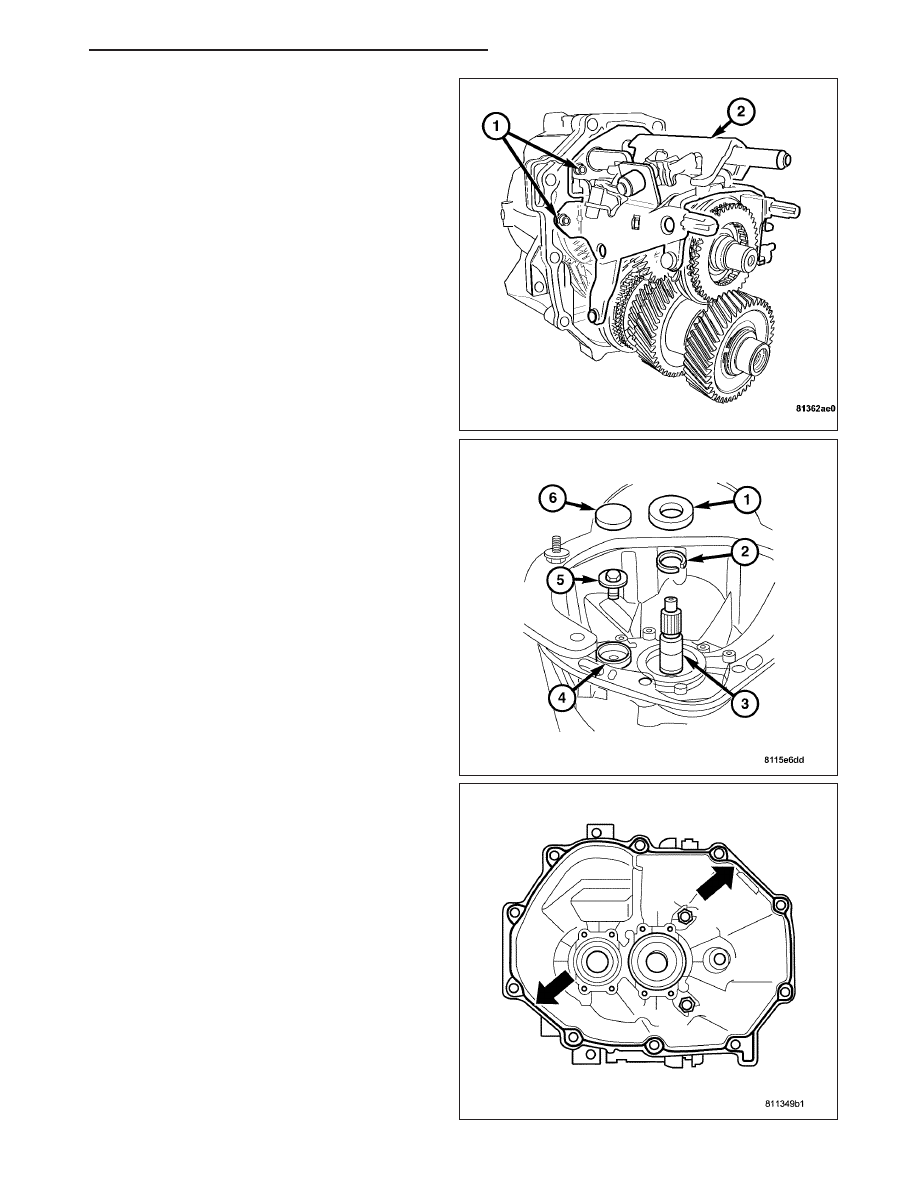

6. Install the counter shaft bolt (5). Tighten the bolt to

90 N·m (66 ft. lbs.).

7. Install the snap ring (2) on the input shaft.

8. Use Special Tool 9123 Drift to drive in a new input

shaft seal.

9. Install a new sealing ring (6) in the counter shaft

bolt opening (4).

10. Install the clutch release bearing/slave cylinder.

(Refer to 6 - CLUTCH/SLAVE CYLINDER -
REMOVAL).

11. Apply a 1.5 to 2mm. bead of Loctite 5203 sealer

or equivalent to the front section as shown.

ZH

MANUAL - SERVICE INFORMATION

21 - 381

12. Fit the front and rear transmission sections

together.

13. Install the bolts (4) and tighten to 28 N·m (21 ft.

lbs.).

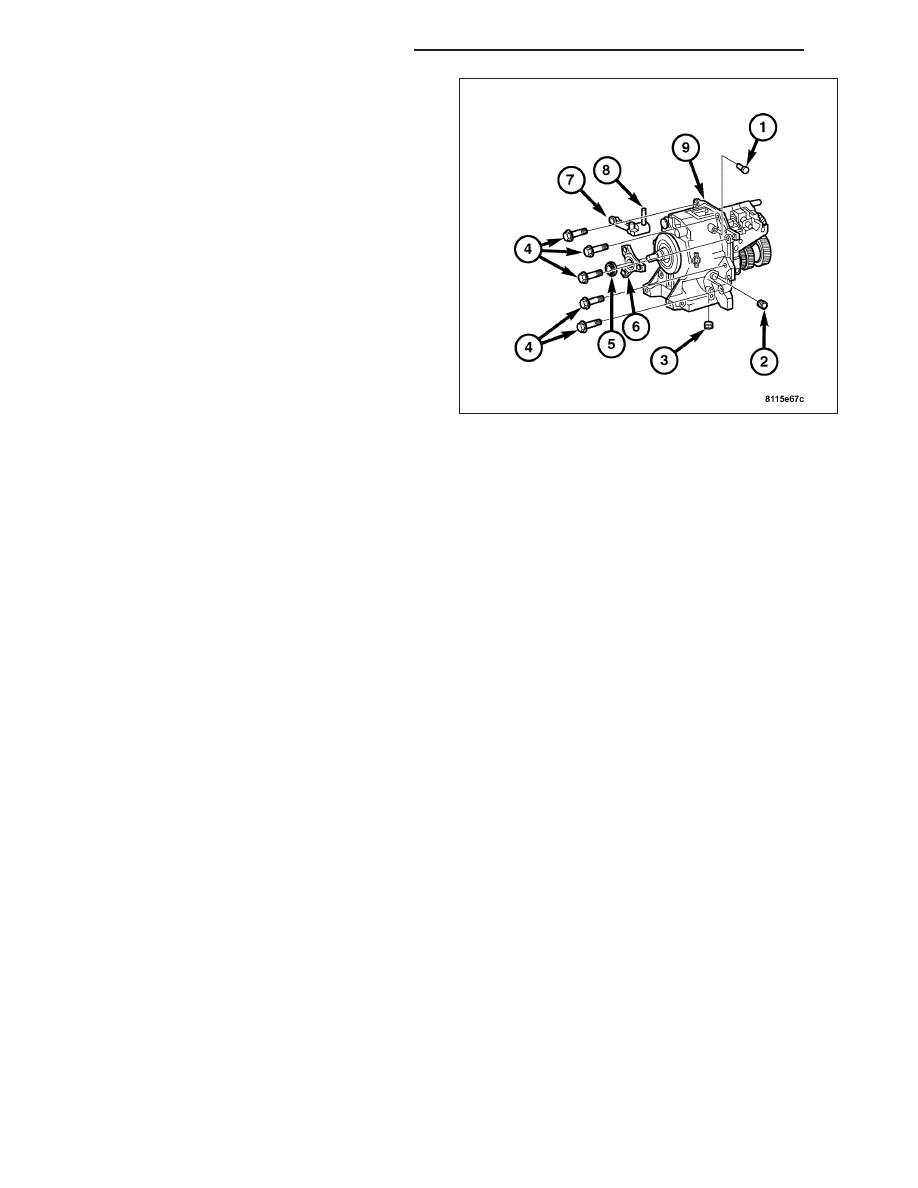

14. Install the shift actuator (7) and drive the roll pin

(8) in until flush.

15. Drive the reverse gear detent (1) in until fully

seated.

16. Install the oil filler plug (2). Tighten the plug to 50

N·m (37 ft. lbs.).

17. Install the oil drain plug (3). Tighten the plug to 60

N·m (44 ft. lbs.).

18. Install the output flange (6) and collared nut (5).

Tighten the nut to 180 N·m (133 ft. lbs.).

21 - 382

MANUAL - SERVICE INFORMATION

ZH

MAINSHAFT W/INPUT SHAFT

DESCRIPTION

DISASSEMBLY

1. Disassemble the geartrain housing. (Refer to 21 -

TRANSMISSION/TRANSAXLE/MANUAL/
GEARTRAIN HOUSING - DISASSEMBLY).

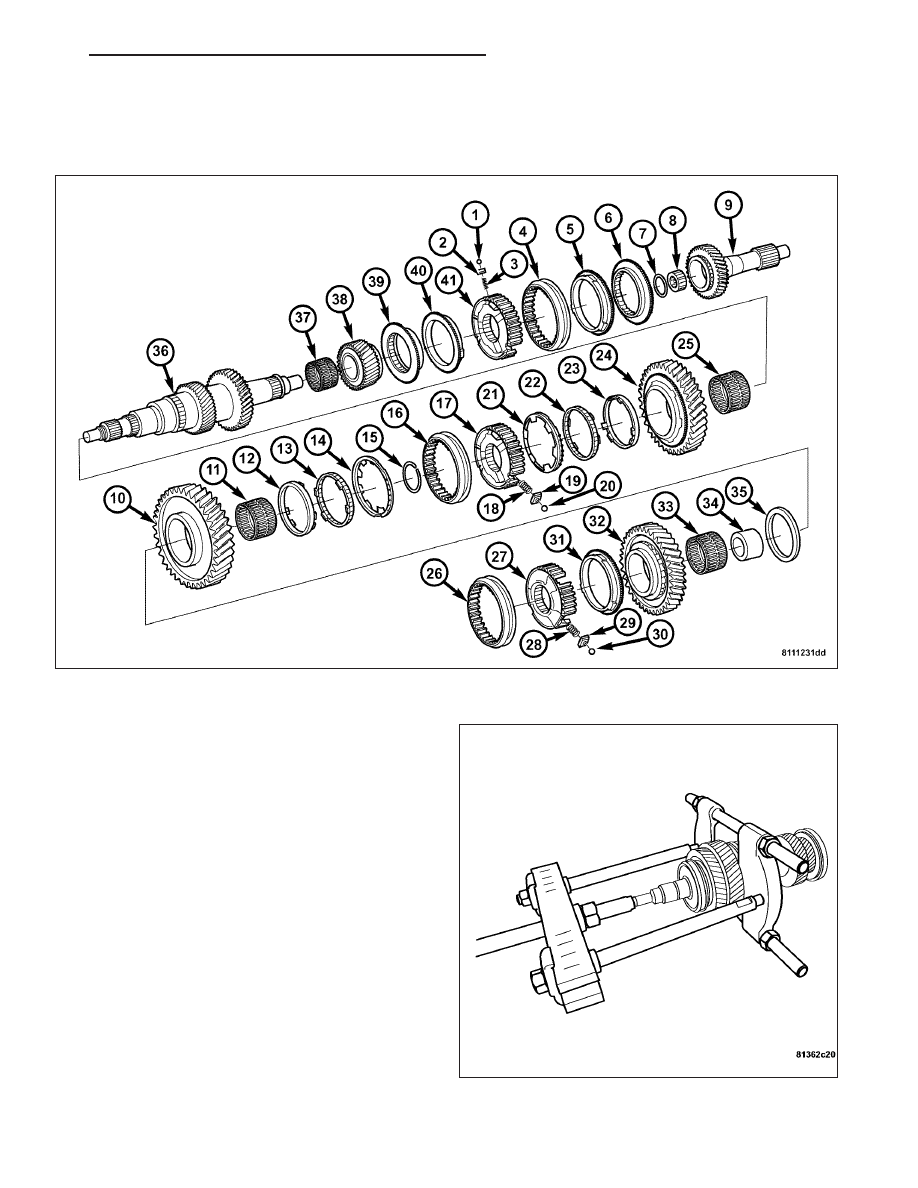

2. Mount the main shaft in a vise with protective jaws.

3. Remove first gear idler gear using special tool 938

and 1126.

ZH

MANUAL - SERVICE INFORMATION

21 - 383

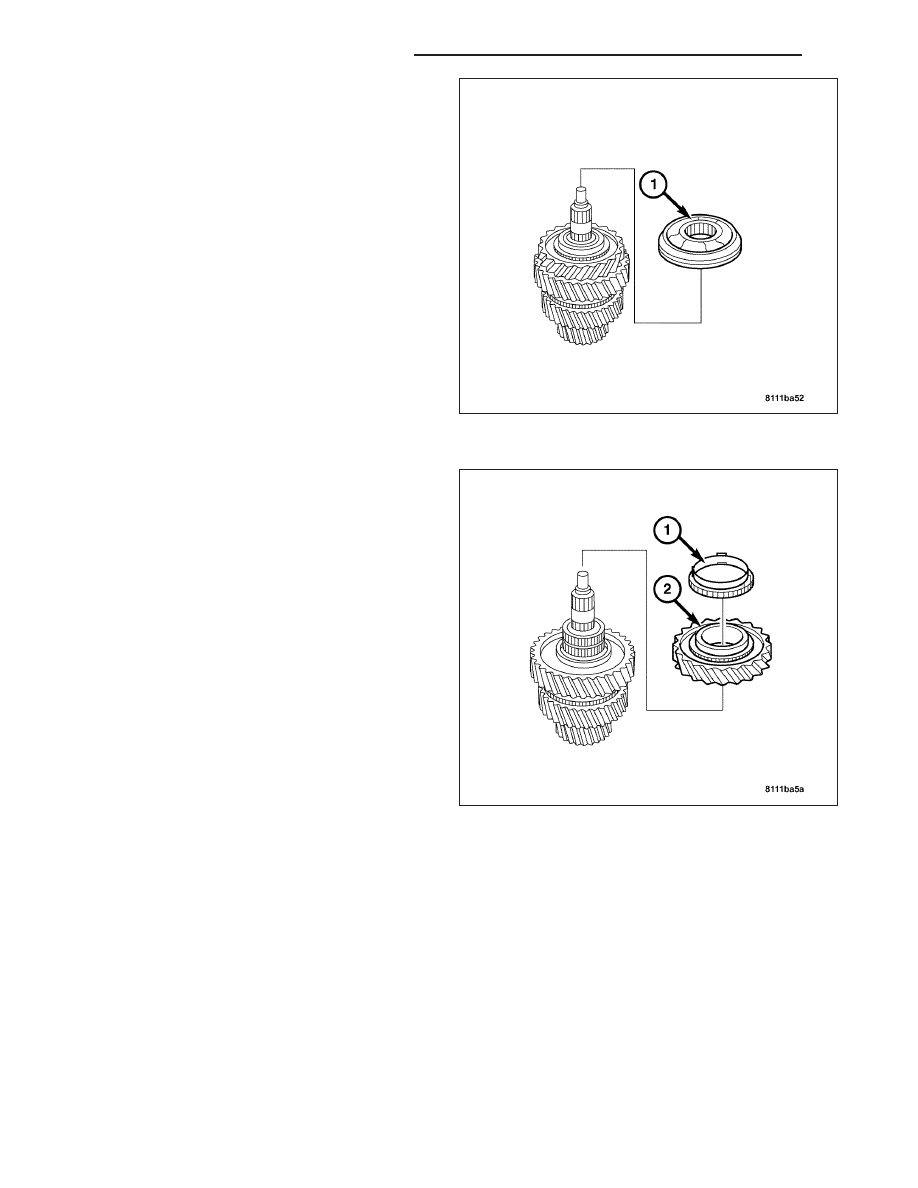

4. Remove the reverse gear synchronizer assembly

(1).

5. Remove the synchronizer ring (1) and idler gear (2)

for reverse gear.

21 - 384

MANUAL - SERVICE INFORMATION
