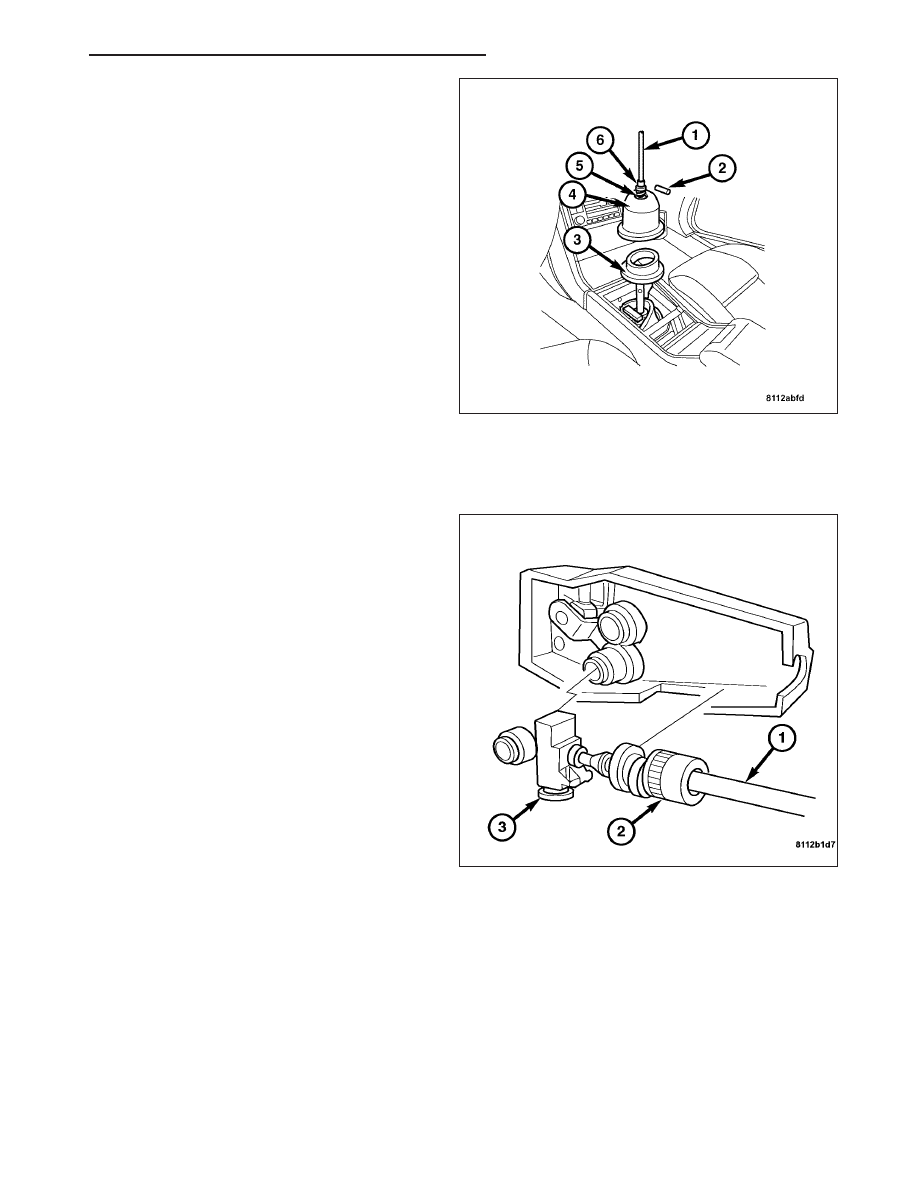

3. Press down on the retainer spring (5) and remove

the lock pin (2) from the shift lever (1). Remove the
shift lever (1), the washer (6) and spring (5), the
cover

(4)

and

the

boot

(3)

from

the

shift

mechanism.

4. Remove the propeller shaft. (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL - REMOVAL).

5. Lower the engine and transmission slightly with the support.

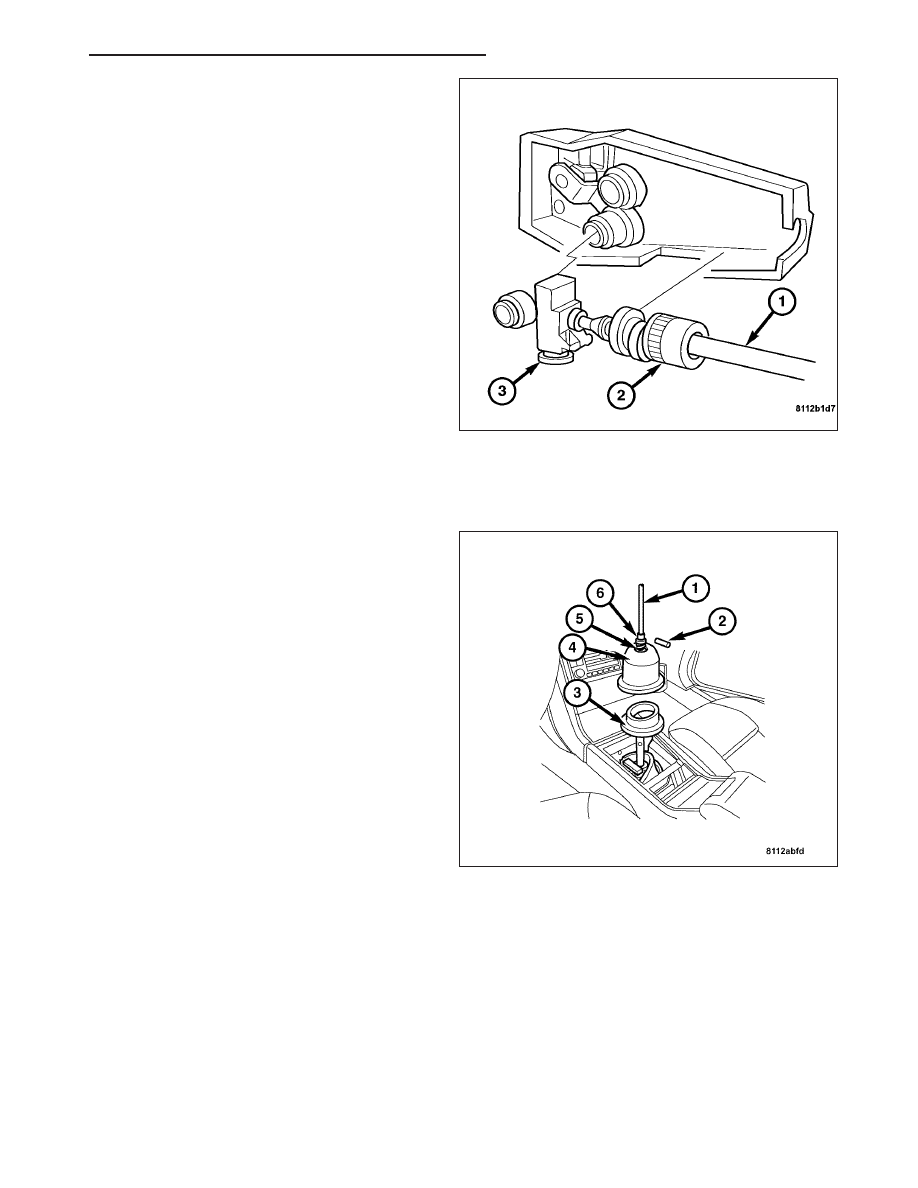

6. Loosen the cable lock nut (2) and press In on the

release button (3) to remove the reverse lockout
cable (1) from the bracket.

ZH

MANUAL - SERVICE INFORMATION

21 - 413

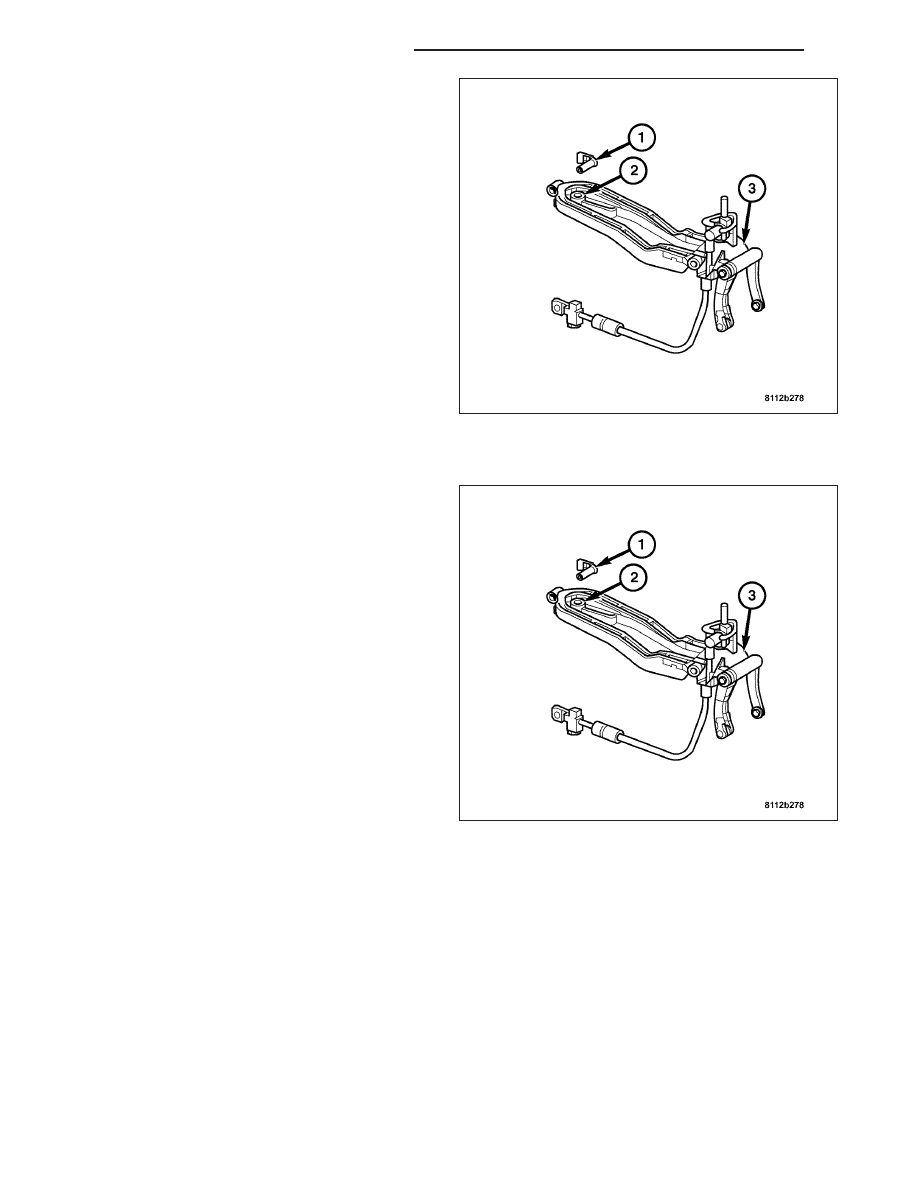

7. Remove the shift rod (2) from the ball stud.

Remove the retaining pin (1) from the shift mecha-
nism.

8. Lower and remove the shift mechanism (3) from

the vehicle.

INSTALLATION

Note: Be sure that the foam insulation remains in
position around the opening in the floor pan.

1. Position the shift mechanism (3) in the vehicle

above the transmission and install the retaining pin
(1). Connect the shift rod (2) to the ball stud.

21 - 414

MANUAL - SERVICE INFORMATION

ZH

2. Press the release button (3) and install the reverse

lockout cable (1) in the bracket. Tighten the lock
nut (2).

3. Install the propeller shaft. (Refer to 3 - DIFFERENTIAL & DRIVELINE/PROPELLER SHAFT - INSTALLATION).

4. Lower the vehicle.

5. Install the boot (3), the cover (4), the spring (5) and

washer (6) on the shift mechanism.

6. Press down on the washer (6) and install the

retaining pin (2).

7. Install the gear shift lever handle (1). (Refer to 21 - TRANSMISSION/TRANSAXLE/MANUAL/GEAR SHIFT

KNOB - INSTALLATION).

8. Connect the negative battery cable.
