(P0730) IMPROPER RATIO

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 121

(P0730) IMPROPER RATIO (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Engine speed greater than 450 RPM, output speed greater than 180 RPM, no N2 - N3 input
speed sensor errors present, no gear selector lever errors present, no ABS system errors, and all wheel
speeds above 450 RPM.

•

Set Condition: No shifting operation and detected gear is not the actual gear. No shifting operation - detected
(calculated) gear is less than actual (expected) gear, no plausible gear is calculated, actual turbine speed -
calculated turbine speed >300 RPM or calculated transmission ratio is above threshold. During an Upshift -
detected (calculated) gear is less than actual (expected) gear-1. During Downshift - detected (calculated) gear
is less than actual (expected) gear.

POSSIBLE CAUSES

INTERNAL TRANSMISSION

TRANSMISSION CONTROL MODULE

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.
With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

21 - 122

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0730) IMPROPER RATIO (CONTINUED)

2.

TRANSMISSION MECHANICAL PROBLEM

Determine if there are any Transmission Mechanical problems present.

Remove the Transmission Oil Pan and inspect for debris or a plugged Transmission Oil Filter.

Refer to the Transmission Service Information for proper removal and inspection procedures.

Is there any debris, plugged Transmission Oil Filter, or signs of an internal transmission problem?

Yes

>> Refer to the Transmission - Service Information for the proper repair procedure. Pay particular attention

to the valve body components and stuck solenoids.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Replace the Transmission Control Module. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-

ULES/TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 123

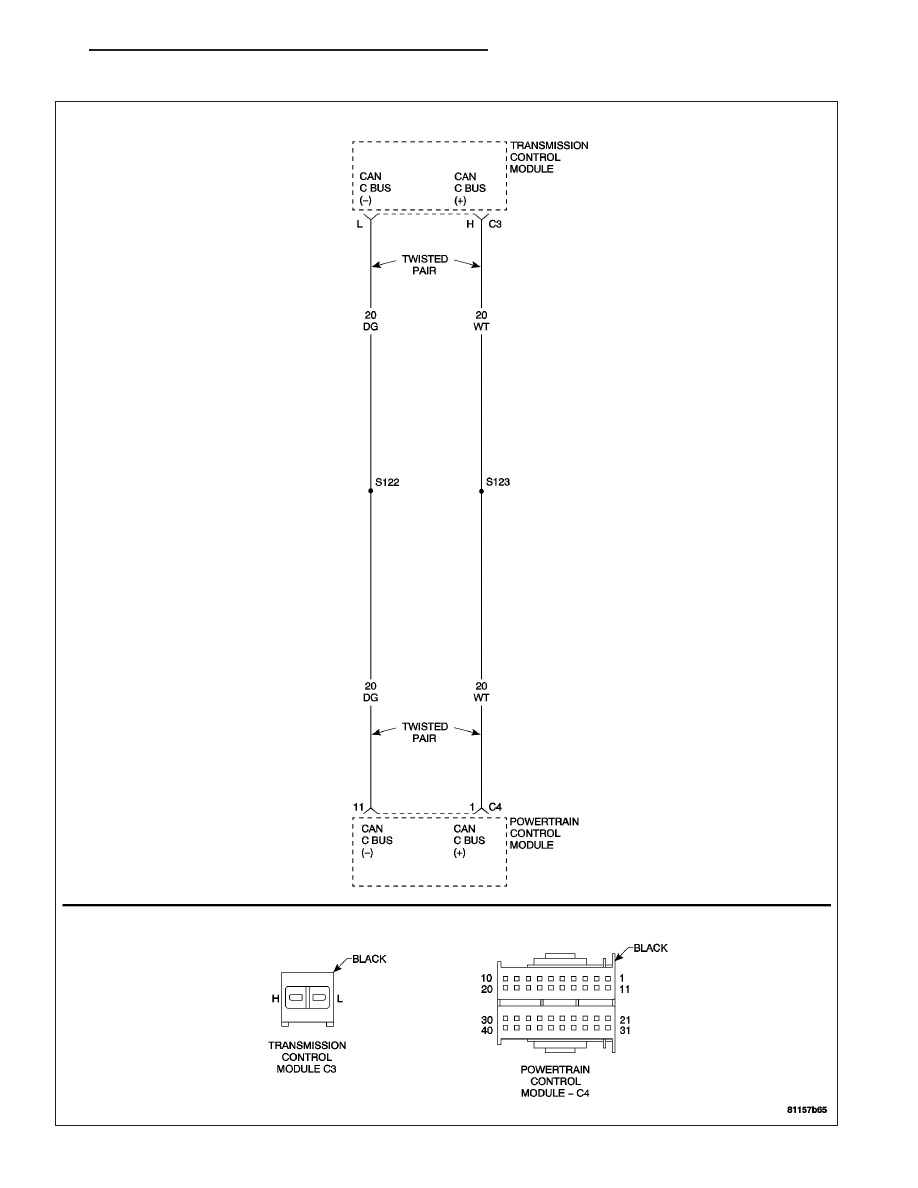

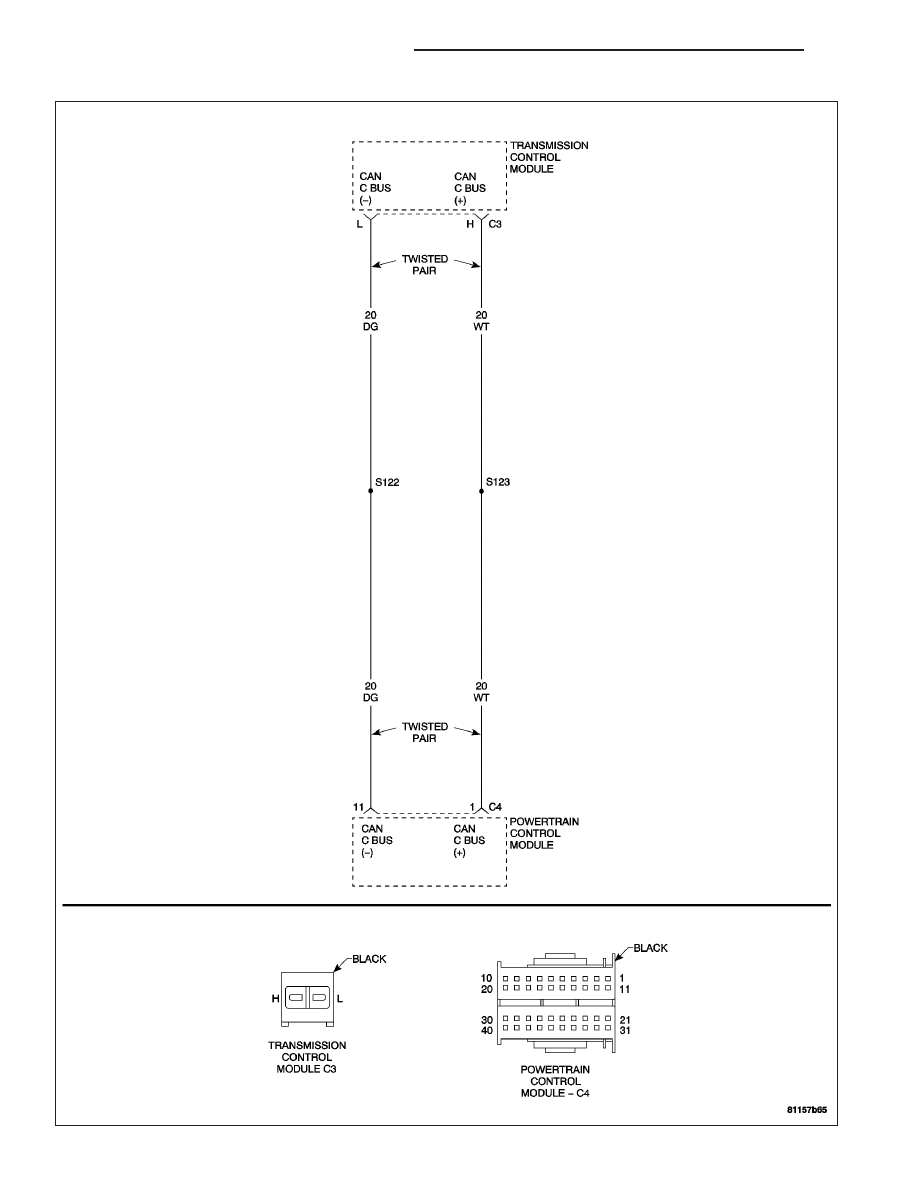

(P0740) TCC OVERTEMP

21 - 124

NAG1 - ELECTRICAL DIAGNOSTICS

ZH
