(P0715) N2 INPUT SPEED SENSOR CIRCUIT (CONTINUED)

2.

CHECK FOR CURRENT DTC

Note: If the TCM detects and stores a DTC, the TCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for an active DTC.
Turn the ignition on.

With the DRB III

T

, erase Transmission DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to
set.
With the DRB III

T

, read Transmission DTCs.

Did this DTC set again?

Yes

>> Go To 3

No

>> Go To 11

3.

SENSOR SUPPLY VOLTAGE CIRCUIT OPEN

Turn the ignition off.

Disconnect the TCM C2 harness connector.

Disconnect the Transmission Solenoid Assembly harness connector.

Note: Check connectors - Clean/repair as necessary.

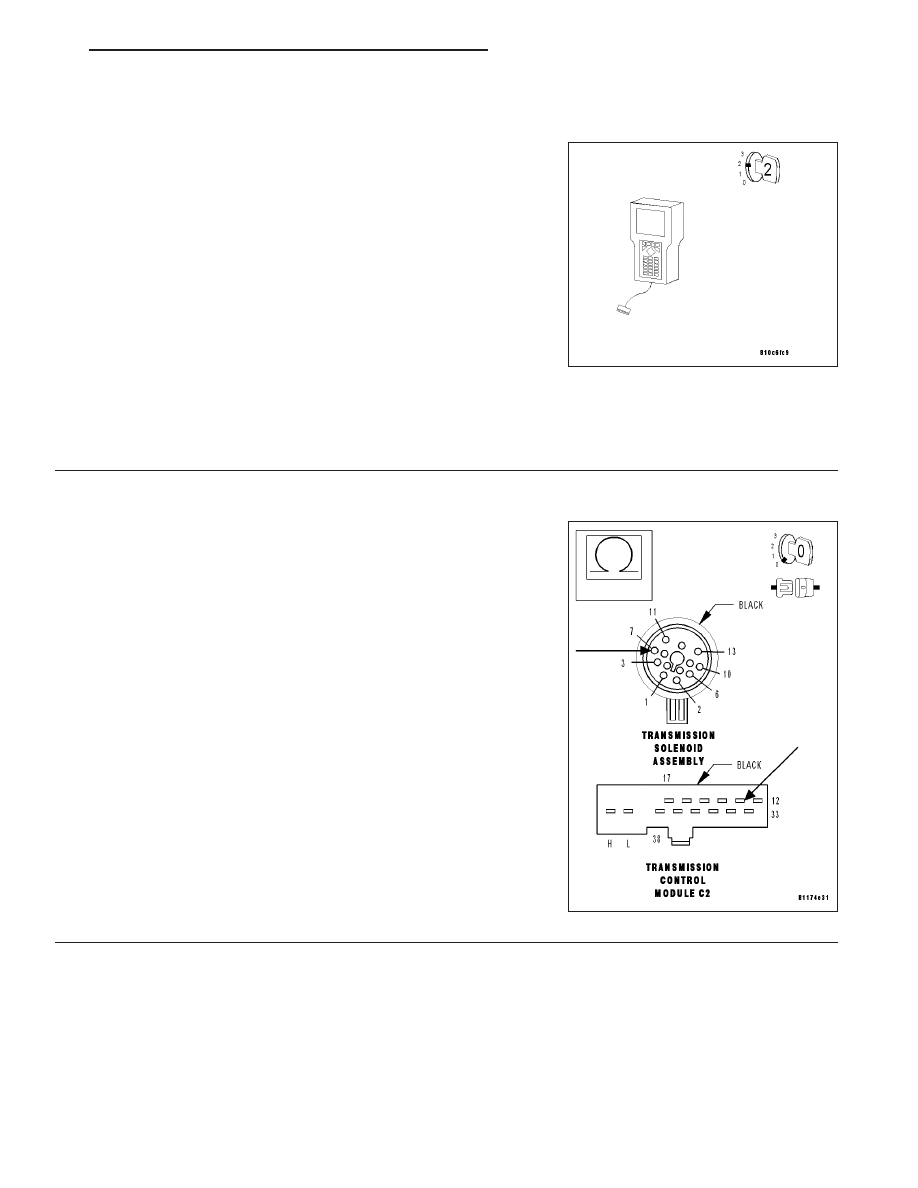

Measure the resistance of the Sensor Supply Voltage circuit from the
TCM C2 harness connector to the Transmission Solenoid Assembly
harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the Sensor Supply Voltage circuit for an open.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 101

(P0715) N2 INPUT SPEED SENSOR CIRCUIT (CONTINUED)

4.

N2 INPUT SPEED SENSOR SIGNAL CIRCUIT OPEN

With the ignition off.

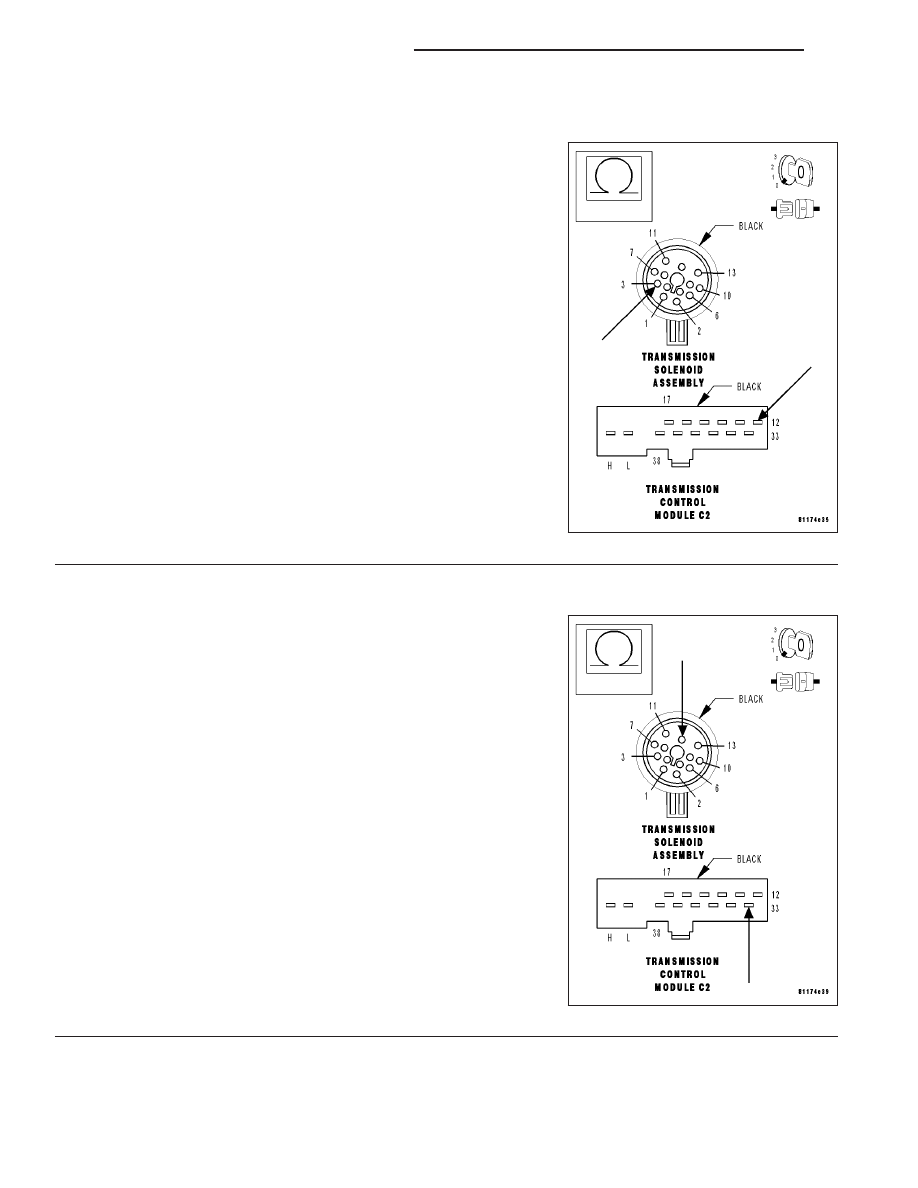

Measure the resistance of the N2 Input Speed Sensor Signal circuit
from the TCM C2 harness connector to the Transmission Solenoid
Assembly harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the N2 Input Speed Sensor Signal circuit for an

open.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

5.

SENSOR GROUND CIRCUIT OPEN

With the ignition off.

Measure the resistance of the Sensor Ground circuit from the TCM C2
harness connector to the Transmission Solenoid Assembly harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the Sensor Ground circuit for an open.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

21 - 102

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0715) N2 INPUT SPEED SENSOR CIRCUIT (CONTINUED)

6.

N2 SPEED SENSOR SIGNAL CIRCUIT SHORT TO OTHER CIRCUITS

With the ignition off.

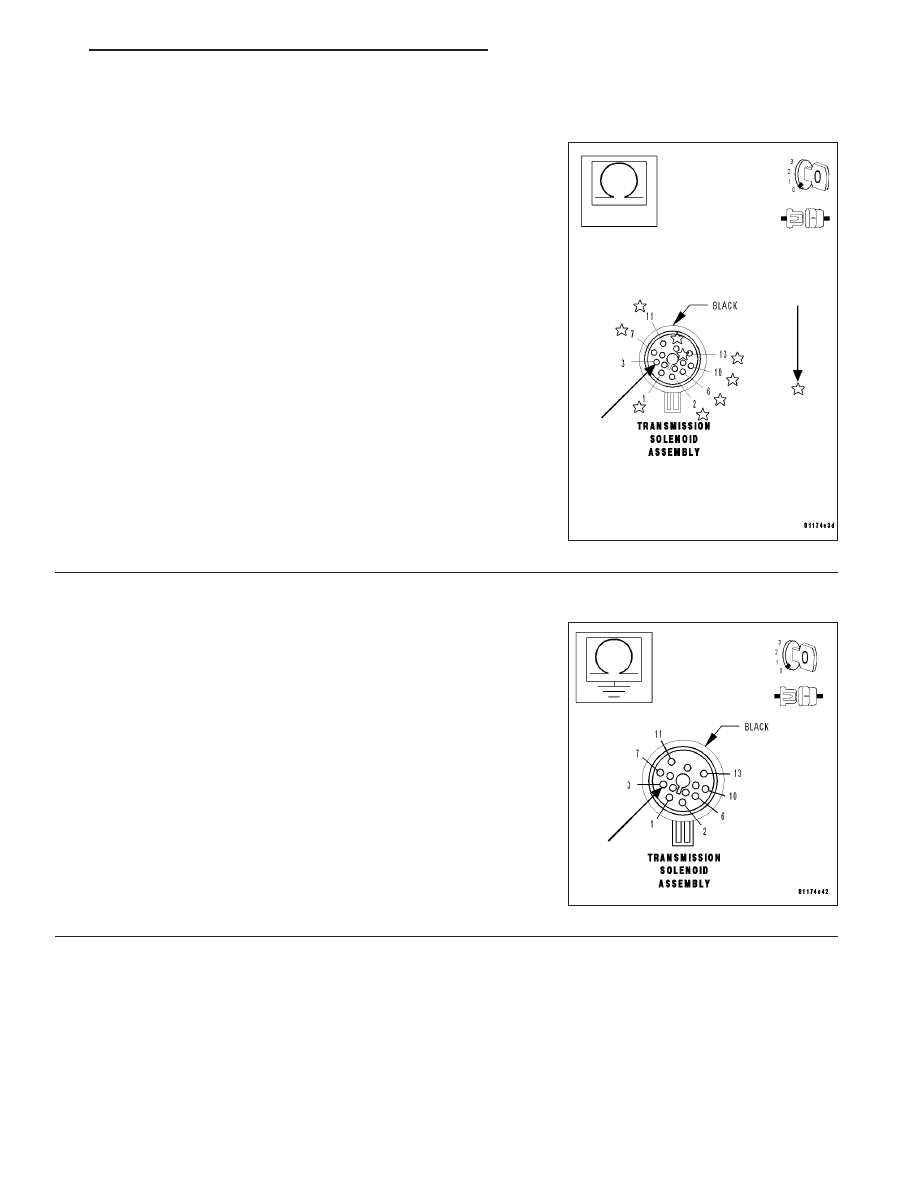

Measure the resistance from the N2 Speed Sensor Signal circuit to all
other circuits in the Transmission Solenoid Assembly harness connec-
tor.

Is the resistance above 100 kohms for all measurements?

Yes

>> Go To 7

No

>> Repair the N2 Speed Sensor Signal circuit for a short to

other circuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

7.

N2 INPUT SPEED SENSOR SIGNAL CIRCUIT SHORT TO GROUND

With the ignition off.

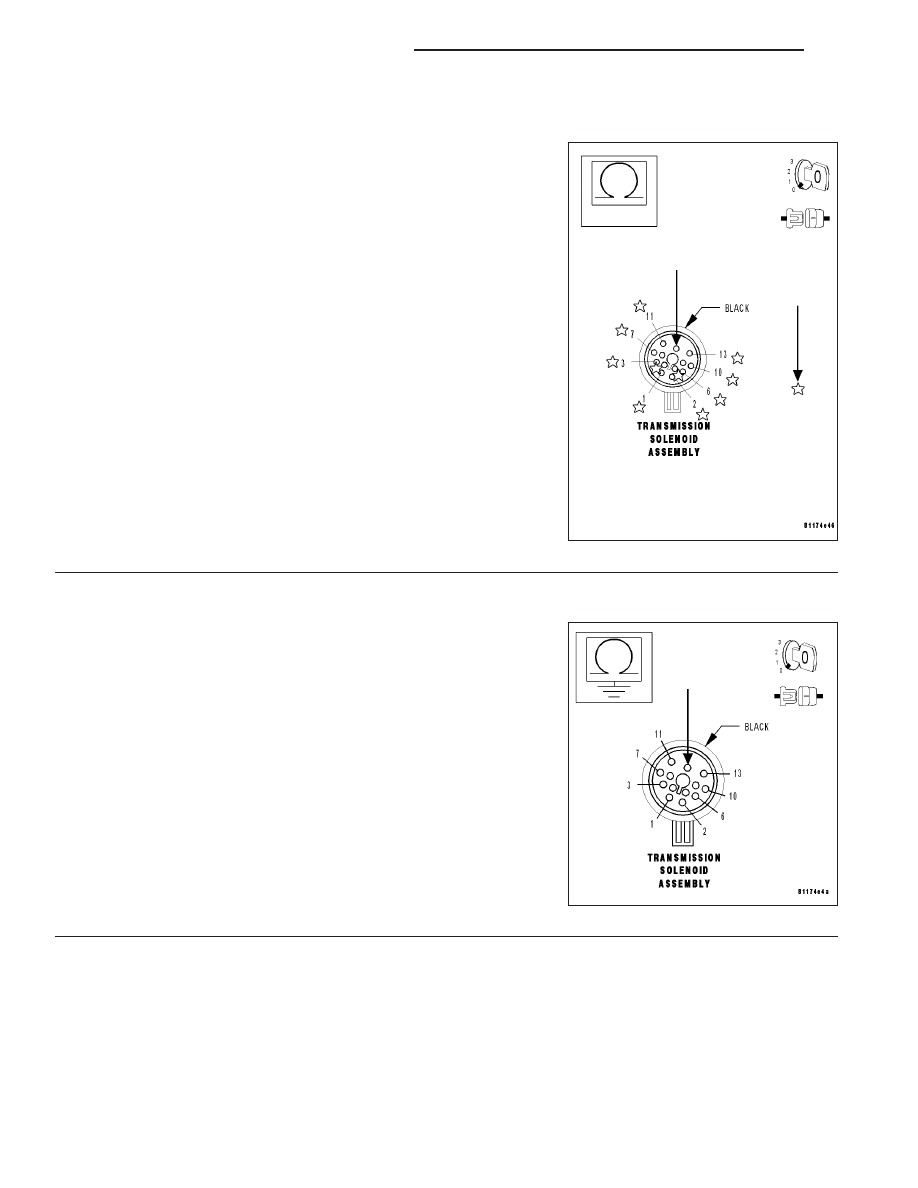

Measure the resistance between ground and the N2 Input Speed Sen-
sor Signal circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 8

No

>> Repair the N2 Input Speed Sensor Signal circuit for a

short to ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 103

(P0715) N2 INPUT SPEED SENSOR CIRCUIT (CONTINUED)

8.

SENSOR GROUND CIRCUIT SHORT TO OTHER CIRCUITS

With the ignition off.

Measure the resistance from the Sensor Ground circuit to all other cir-
cuits in the Transmission Solenoid Assembly harness connector.

Is the resistance above 100 kohms for all measurements?

Yes

>> Go To 9

No

>> Repair the Sensor Ground circuit for a short to other cir-

cuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

9.

SENSOR GROUND CIRCUIT SHORT TO GROUND

With the ignition off.

Measure the resistance between ground and the Sensor Ground cir-
cuit.

Is the resistance above 100 kohms?

Yes

>> Go To 10

No

>> Repair the Sensor Ground circuit for a short to ground.

Perform NAG1 TRANSMISSION VERIFICATION TEST.
