(P0714) TRANS TEMP SENSOR ERRATIC

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 89

(P0714) TRANS TEMP SENSOR ERRATIC (CONTINUED)

When Monitored and Set Condition

•

When Monitored: When transmission temperature is below 170°C (338°F).

•

Set Condition: When there is a 10°C (18°F) variation between each transmission temperature sensor read. If
the condition is not present (after an ignition cycle), the DTC will be set to Stored (Intermittent) status.

POSSIBLE CAUSES

TRANSMISSION TEMP SENSOR CIRCUITS

TRANSMISSION CONTROL MODULE

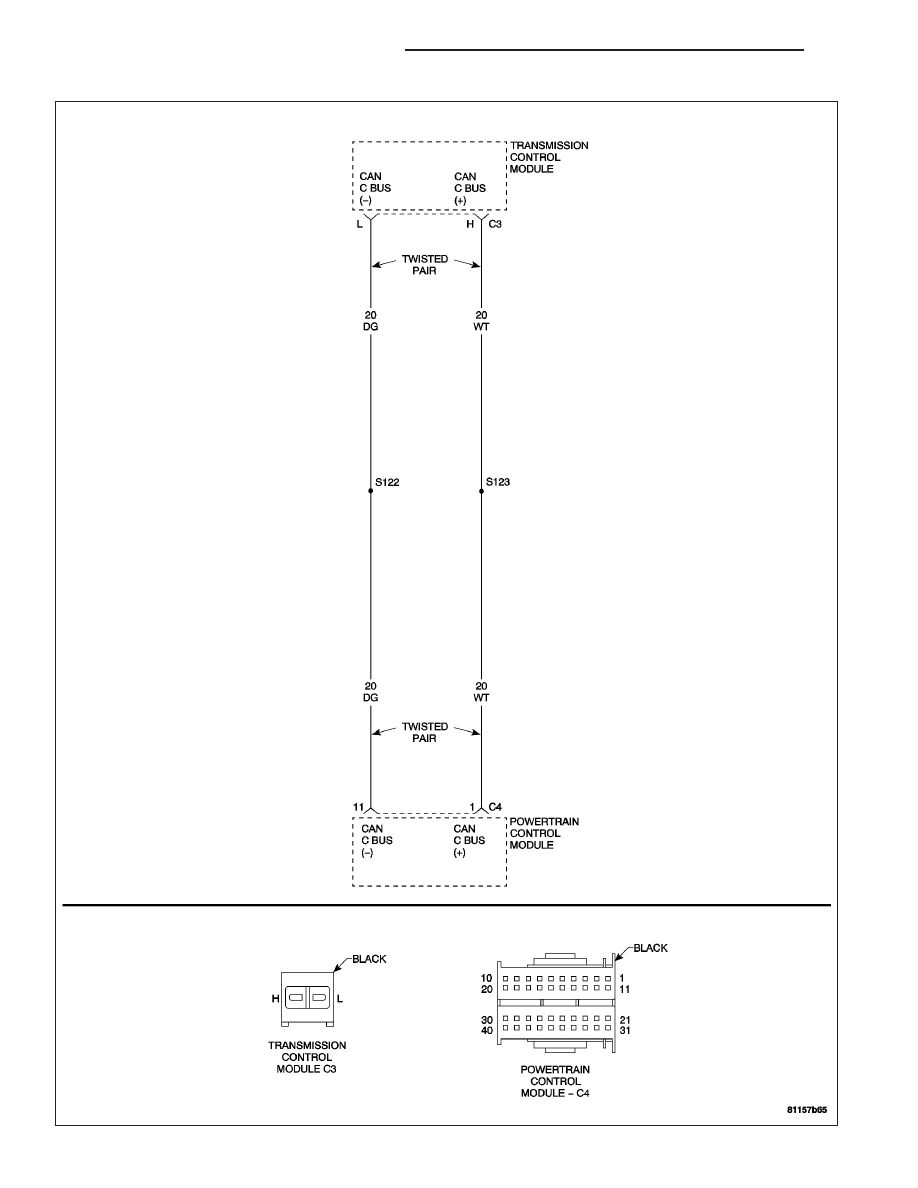

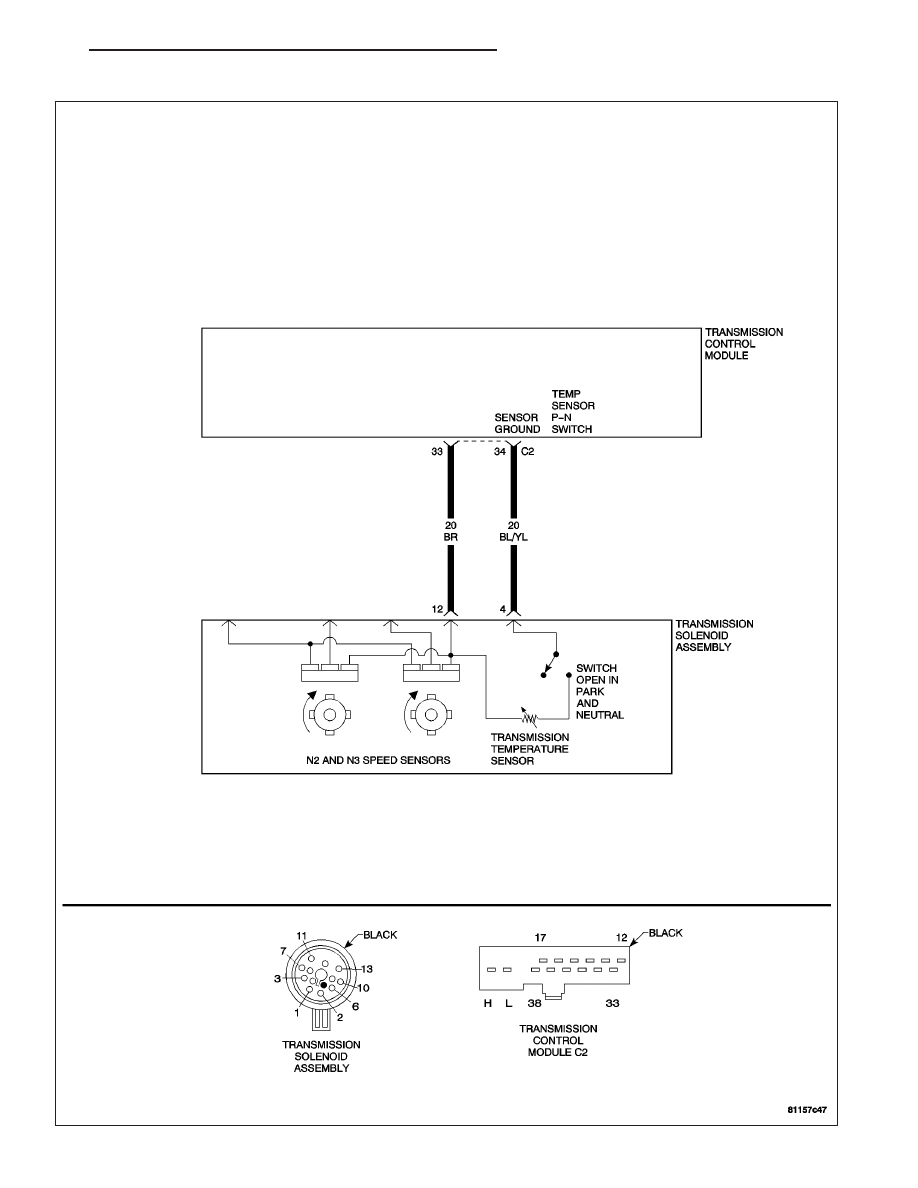

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.

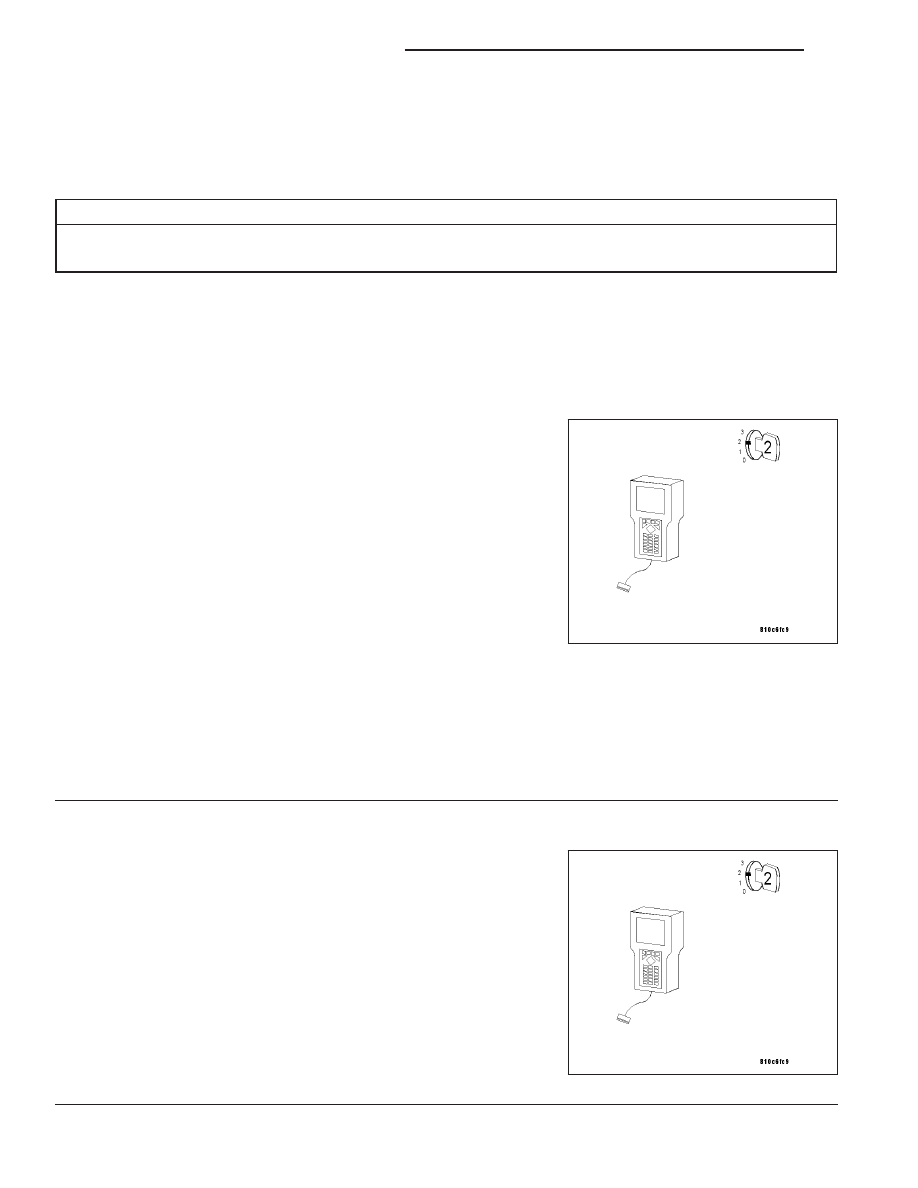

With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

2.

TRANSMISSION TEMP SENSOR CIRCUITS

Turn the ignition on.

With the DRB III

T

, monitor the Transmission Temperature.

With the brakes firmly applied, place the gear selector in Drive.

While monitoring the DRB III

T

, wiggle the wires and connectors from

the TCM to the Transmission Solenoid Assembly.

Did the transmission temperature fluctuate while wiggling the
wires?

Yes

>> Repair the wiring and/or connectors as necessary.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>>

Go To 3

21 - 90

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0714) TRANS TEMP SENSOR ERRATIC (CONTINUED)

3.

TRANS TEMP SENSOR - PARK NEUTRAL SWITCH

Replace the Transmission Temp Sensor - P/N Switch. (Refer to 21 -
TRANSMISSION/TRANSAXLE/AUTOMATIC

-

NAG1/ELECTROHY-

DRAULIC UNIT - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

With the DRB III

T

, read Transmission DTCs.

Did DTC (P0714) TRANS TEMP SENSOR ERRATIC set again?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Test Complete.
