(P0702) SOLENOID SUPPLY/WATCHDOG

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 81

(P0702) SOLENOID SUPPLY/WATCHDOG (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Always monitored with system active at each ignition cycle.

•

Set Condition: During the power up of the TCM, it tests the ability of the external watchdog to shut down the
Solenoid Supply Voltage driver.

POSSIBLE CAUSES

SOLENOID DTCS PRESENT

SOLENOID SUPPLY CIRCUIT SHORT TO ANOTHER CIRCUIT

SOLENOID CONTROL CIRCUIT(S) SHORT TO VOLTAGE

TRANSMISSION CONTROL MODULE

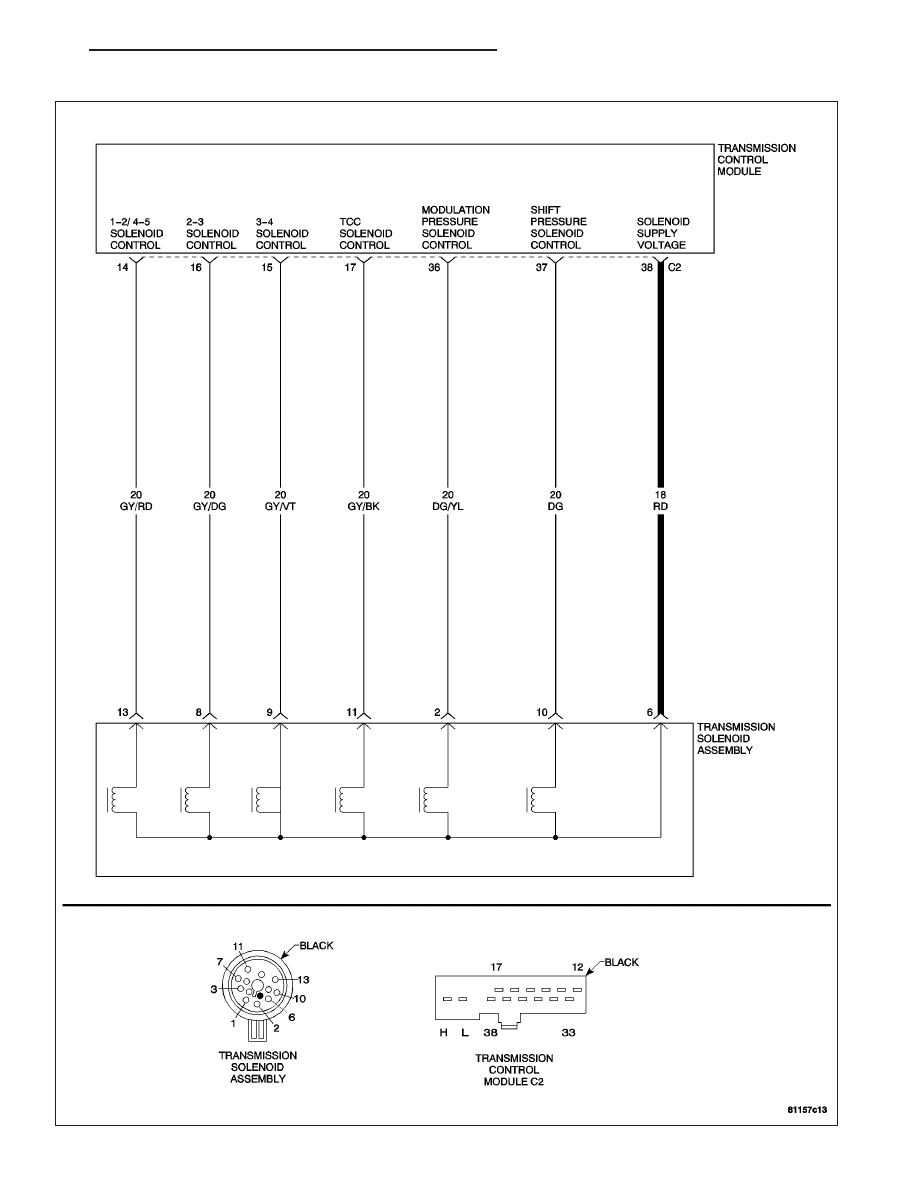

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.

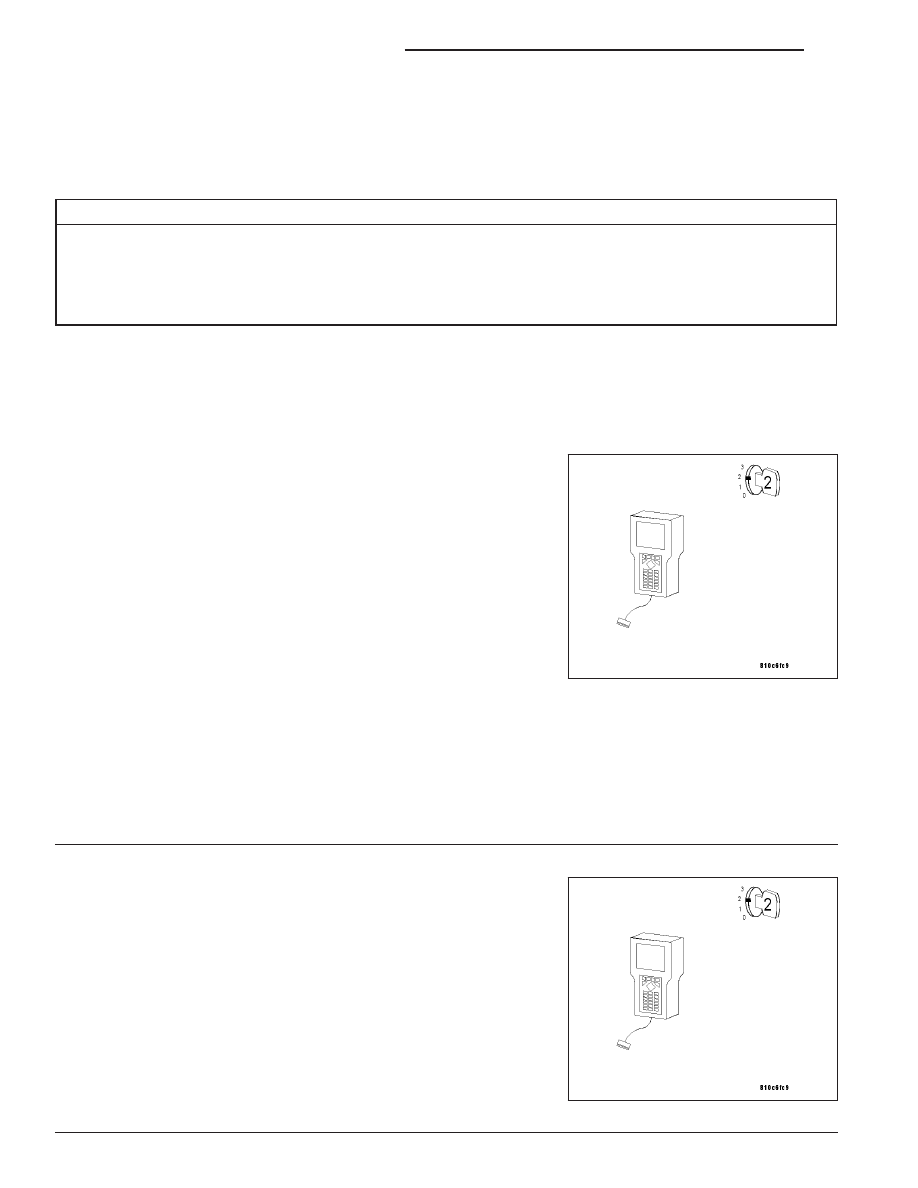

With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

2.

SOLENOID DTCS PRESENT

With the ignition on.

With the DRB III

T

, read Transmission DTCs.

Are any Solenoid DTCs present?

Yes

>> Repair all Solenoid DTCs before proceeding with test.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Go To 3

21 - 82

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0702) SOLENOID SUPPLY/WATCHDOG (CONTINUED)

3.

MEASURE SOLENOID CONTROL CIRCUIT VOLTAGES

Turn the ignition off.

Disconnect the Transmission Solenoid Assembly harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

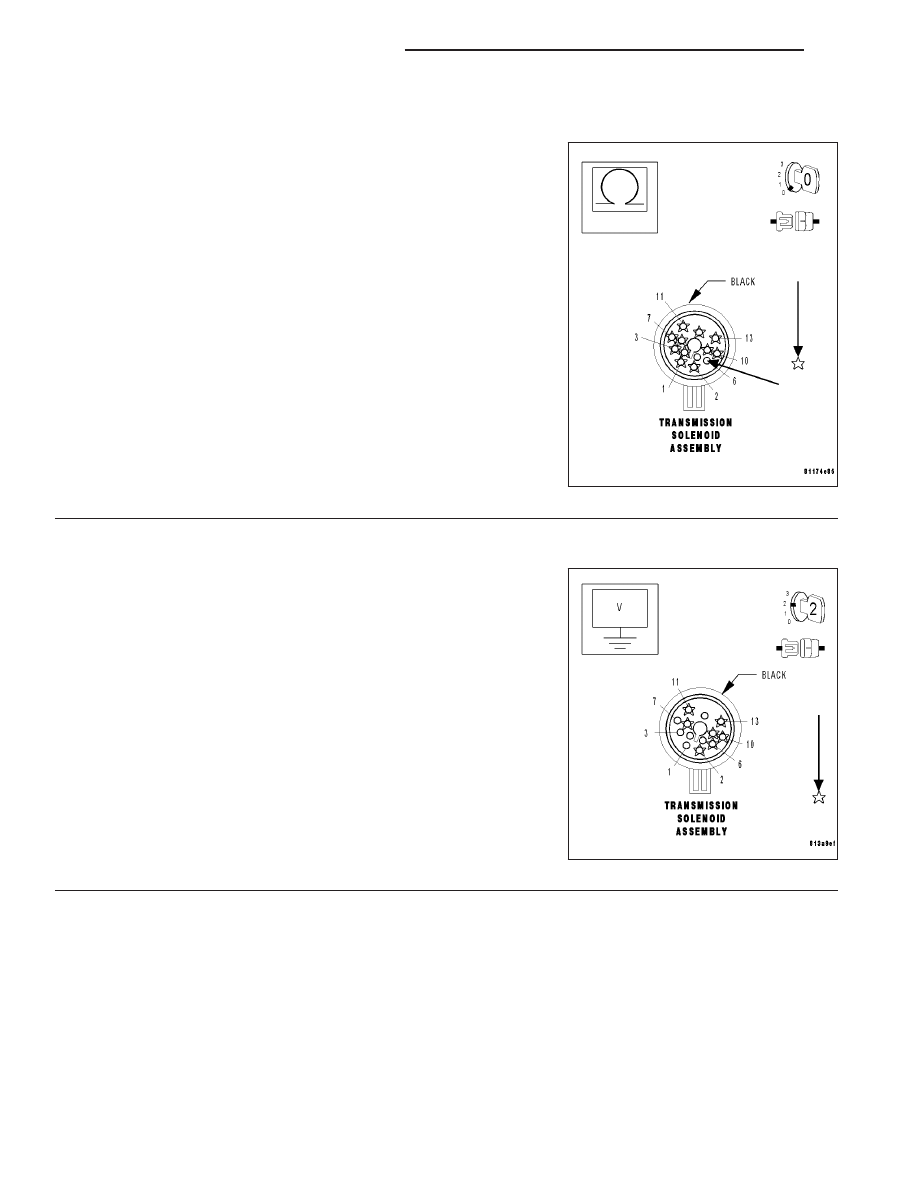

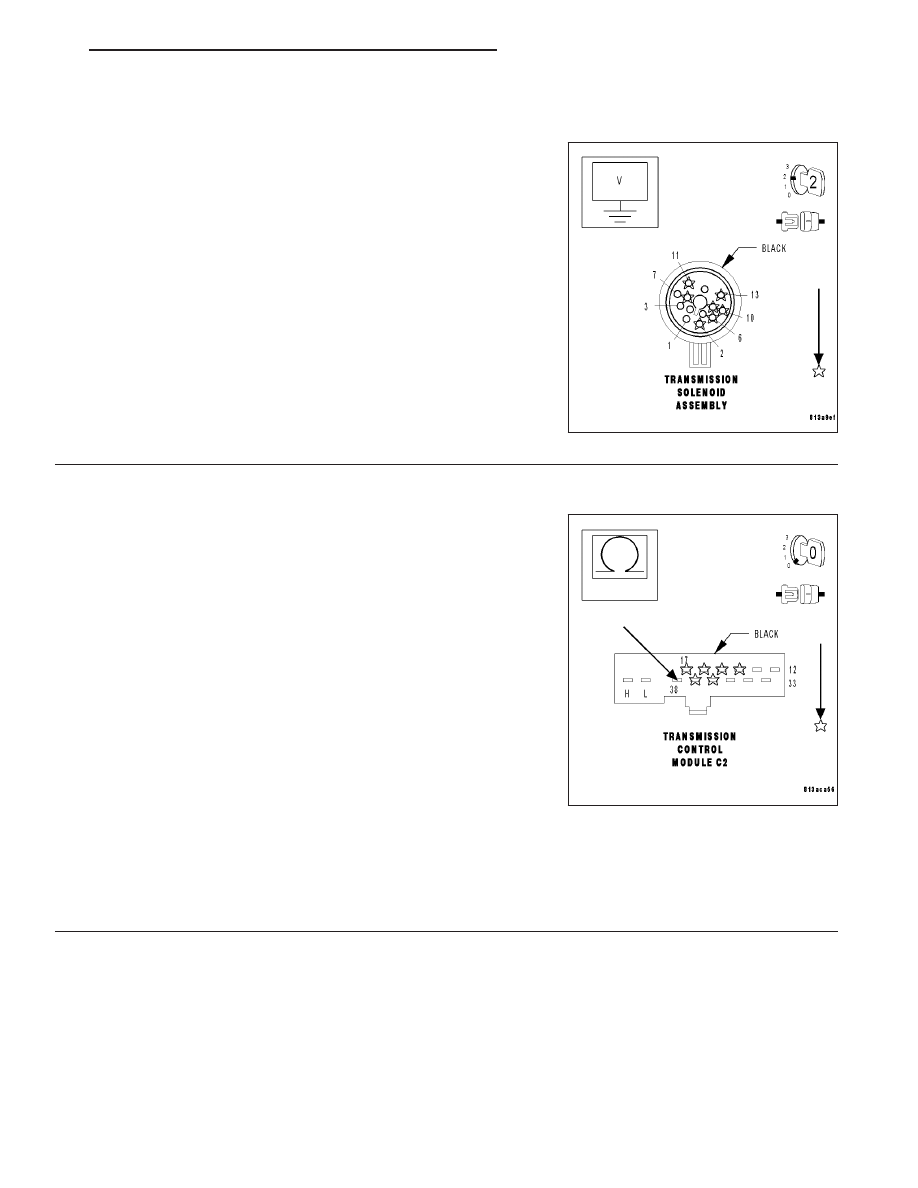

Measure the voltage of each of the Solenoid Control circuits in the
Transmission Solenoid Assembly harness connector.

Is the voltage below 1.0 volt for each measurement?

Yes

>> Go To 4

No

>> Go To 6

4.

CHECK FOR A SHORTED SOLENOID

Turn the ignition off.

Reconnect the Transmission Solenoid Assembly harness connector.

Disconnect the TCM C2 harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance from the Solenoid Voltage Supply circuit to
each of the Solenoid Control circuits in the TCM C2 harness connec-
tor.

Note: The resistances of the Solenoids should be:
Modulation Pressure Solenoid — 2.5 – 6.5 ohms
Shift Solenoid — 4.0 – 8.0 ohms
TCC Solenoid — 2.0 – 4.0 ohms
1-2/4-5 Solenoid — 2.5 – 6.5 ohms
2-3 Solenoid — 2.5 – 6.5 ohms
3-4 Solenoid — 2.5 – 6.5 ohms

Is the resistance of each of the Solenoids within specification?

Yes

>> Replace the Solenoid that measured below specification.

(Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - NAG1/ELECTROHYDRAULIC UNIT -
REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Go To 5

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 83

(P0702) SOLENOID SUPPLY/WATCHDOG (CONTINUED)

5.

SOLENOID SUPPLY VOLTAGE CIRCUIT SHORT TO ANOTHER CIRCUIT

Turn the ignition off.

Disconnect the Transmission Solenoid Assembly harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance from the Solenoid Supply Voltage circuit to all
other circuits in the Transmission Solenoid Assembly harness connec-
tor.

Is the resistance above 100 kohms for all measurements?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Repair the Solenoid Supply Voltage circuit for a short to

other circuit(s).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

6.

SOLENOID CONTROL CIRCUIT SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the TCM C2 harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of each of the Solenoid Control circuits in the
Transmission Solenoid Assembly harness connector.

Is the voltage below 1.0 volt for each measurement?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Repair the Solenoid Control circuit that measured above

1.0 volt for a short to voltage.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

21 - 84

NAG1 - ELECTRICAL DIAGNOSTICS

ZH
