(P0600) ENGINE CAN MESSAGE INCORRECT

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 41

(P0600) ENGINE CAN MESSAGE INCORRECT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: CAN-ID received at least once and CAN BUS Circuit is not active.

•

Set Condition: DTC Detected if the number of bytes is incorrect for CAN ID.

POSSIBLE CAUSES

ENGINE DTCS PRESENT

POWERTRAIN CONTROL MODULE

TRANSMISSION CONTROL MODULE

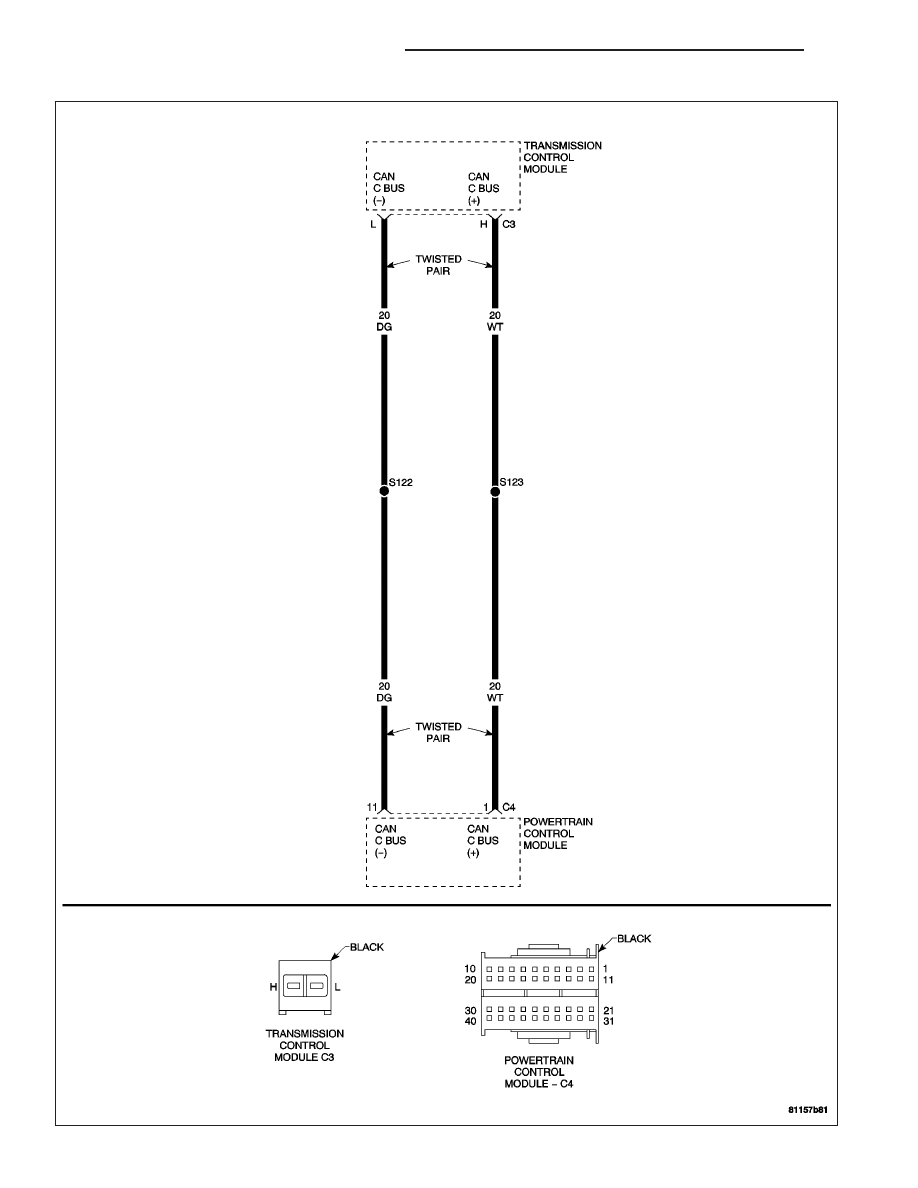

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

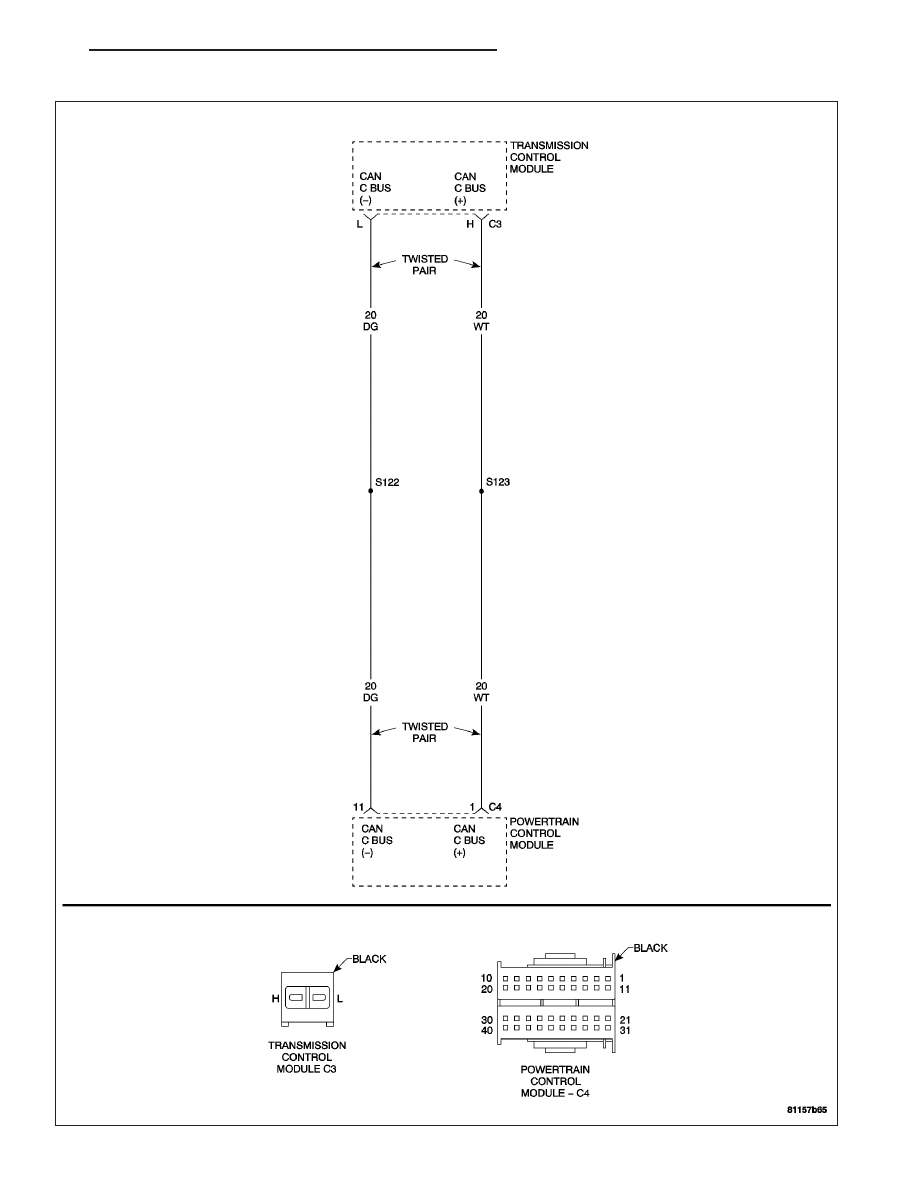

For a complete CAN BUS Circuit Diagram, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
SCHEMATICS AND DIAGRAMS).

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.
With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

2.

CHECK TO SEE IF ENGINE DTCS ARE PRESENT

Turn the ignition on.

With the DRB III

T

, read Engine DTCs.

Are any performance or BUS related Engine DTCs present?

Yes

>> Refer to the Engine - Electrical Diagnostics category and

perform the appropriate symptom.

No

>>

Go To 3

21 - 42

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0600) ENGINE CAN MESSAGE INCORRECT (CONTINUED)

3.

PCM - ENGINE CAN MESSAGE INCORRECT

Turn the ignition off.

Replace and program the Powertrain Control Module. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES/POWERTRAIN

CONTROL MODULE - REMOVAL).

Turn the ignition on.

With the DRB III

T

, erase Transmission DTCs.

Start the engine.

With the brakes firmly applied, shift the gear selector into drive.

With the DRB III

T

, read Transmission DTCs.

Did DTC (P0600) ENGINE CAN MESSAGE INCORRECT set
again?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE

-

REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Test Complete.
