(P0600) ABS RIGHT REAR SENSOR MESSAGE (CONTINUED)

2.

(P0720) CAN BUS CIRCUIT DTC PRESENT

Turn the ignition on.

With the DRB III

T

, read Transmission DTCs.

Note: If DTC (P0720) CAN BUS CIRCUIT is present, perform diag-
nostics on that symptom first.

Is DTC (P0720) CAN BUS CIRCUIT present?

Yes

>> Refer to the Transmission - Electrical Diagnostics category

and perform the appropriate symptom.

No

>>

Go To 3

3.

CHECK TO SEE IF ABS DTCS ARE PRESENT

With the ignition on.

With the DRB III

T

, read ABS DTCs.

Are any ABS DTCs present?

Yes

>> Refer to the Brakes - ABS Electrical Diagnostics category

and perform the appropriate symptom.

No

>>

Go To 4

4.

CONTROLLER ANTILOCK BRAKE

Turn the ignition off.

Replace the Controller Antilock Brake. (Refer to 8 - ELECTRICAL/
ELECTRONIC

CONTROL

MODULES/CONTROLLER

ANTILOCK

BRAKE - REMOVAL).

Turn the ignition on.

With the DRB III

T

, erase Transmission DTCs.

Road test the vehicle.

With the DRB III

T

, read Transmission DTCs.

Did DTC (P0600) ABS RIGHT REAR SENSOR MESSAGE set
again?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Test Complete.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 33

(P0600) ACCEL PEDAL SENSOR CAN MESSAGE INCORRECT

21 - 34

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0600) ACCEL PEDAL SENSOR CAN MESSAGE INCORRECT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: When a valid Accelerator Pedal Position Sensor (APPS) or Throttle Position Sensor (TPS)
CAN Message Received at least once and the DTCs, CAN BUS Circuit, Engine CAN Message Missing and
Engine CAN Message Incorrect are not active.

•

Set Condition: Accelerator Pedal Position (APP) Sensor or Throttle Position (TP) Sensor Message not valid or
a PCM Engine Sensor DTC detected.

POSSIBLE CAUSES

CAN BUS CIRCUIT DTC PRESENT

ENGINE APP SENSOR OR TP SENSOR DTCS PRESENT

ENGINE COMMUNICATION DTCS PRESENT

TRANSMISSION CONTROL MODULE

POWERTRAIN CONTROL MODULE

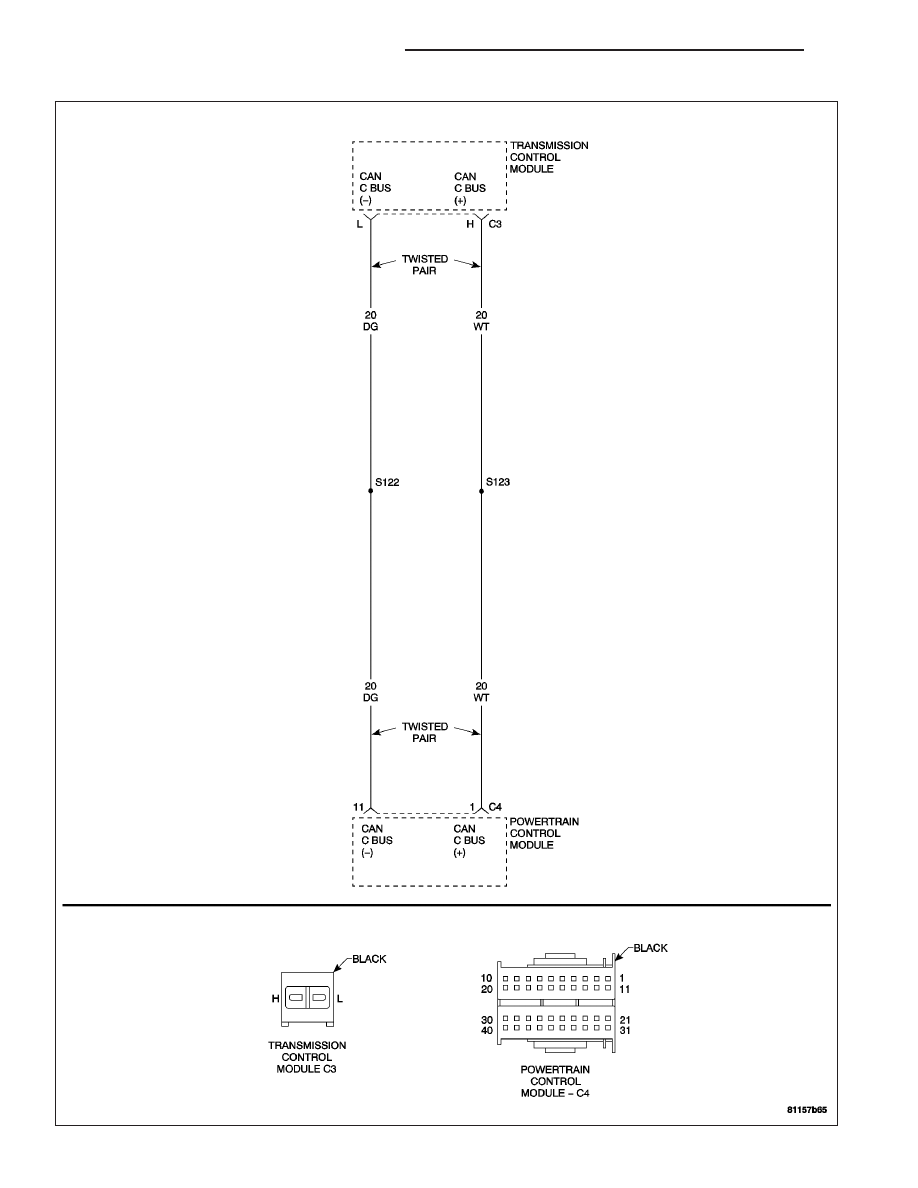

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

For a complete CAN BUS Circuit Diagram, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.
With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 35

(P0600) ACCEL PEDAL SENSOR CAN MESSAGE INCORRECT (CONTINUED)

2.

(P0720) CAN BUS CIRCUIT DTC PRESENT

Turn the ignition on.

With the DRB III

T

, read Transmission DTCs.

Note: If DTC (P0720) CAN BUS CIRCUIT is present, perform diag-
nostics on that symptom first.

Is DTC (P0720) CAN BUS CIRCUIT present?

Yes

>> Refer to the Transmission - Electrical Diagnostics category

and perform the appropriate symptom.

No

>>

Go To 3

3.

CHECK FOR CURRENT DTC

Note: If the TCM detects and stores a DTC, the TCM also stores
the engine/vehicle operating conditions under which the DTC was
set. Some of these conditions are displayed on the DRB III

T

at the

same time the DTC is displayed.

Note: Before erasing stored DTCs, record these conditions.
Attempting to duplicate these conditions may assist when check-
ing for an active DTC.
Turn the ignition on.

With the DRB III

T

, erase Transmission DTCs.

Note: It maybe necessary to road test the vehicle for this DTC to
set.
With the DRB III

T

, read Transmission DTCs.

Did this DTC set again?

Yes

>> Go To 4

No

>> Go To 7

4.

CHECK TO SEE IF ENGINE COMMUNICATION DTCS ARE PRESENT

With the ignition on.

With the DRB III

T

, read Engine DTCs.

Are any Engine BUS related DTCs present?

Yes

>> Refer to the Engine - Electrical Diagnostics category and

perform the appropriate symptom.

No

>>

Go To 5

21 - 36

NAG1 - ELECTRICAL DIAGNOSTICS

ZH
