(P0600) ABS CAN MESSAGE INCORRECT (CONTINUED)

2.

CONTROLLER ANTILOCK BRAKE

Turn the ignition off.

Replace the Controller Antilock Brake. (Refer to 8 - ELECTRICAL/
ELECTRONIC

CONTROL

MODULES/CONTROLLER

ANTILOCK

BRAKE - REMOVAL).

Turn the ignition on.

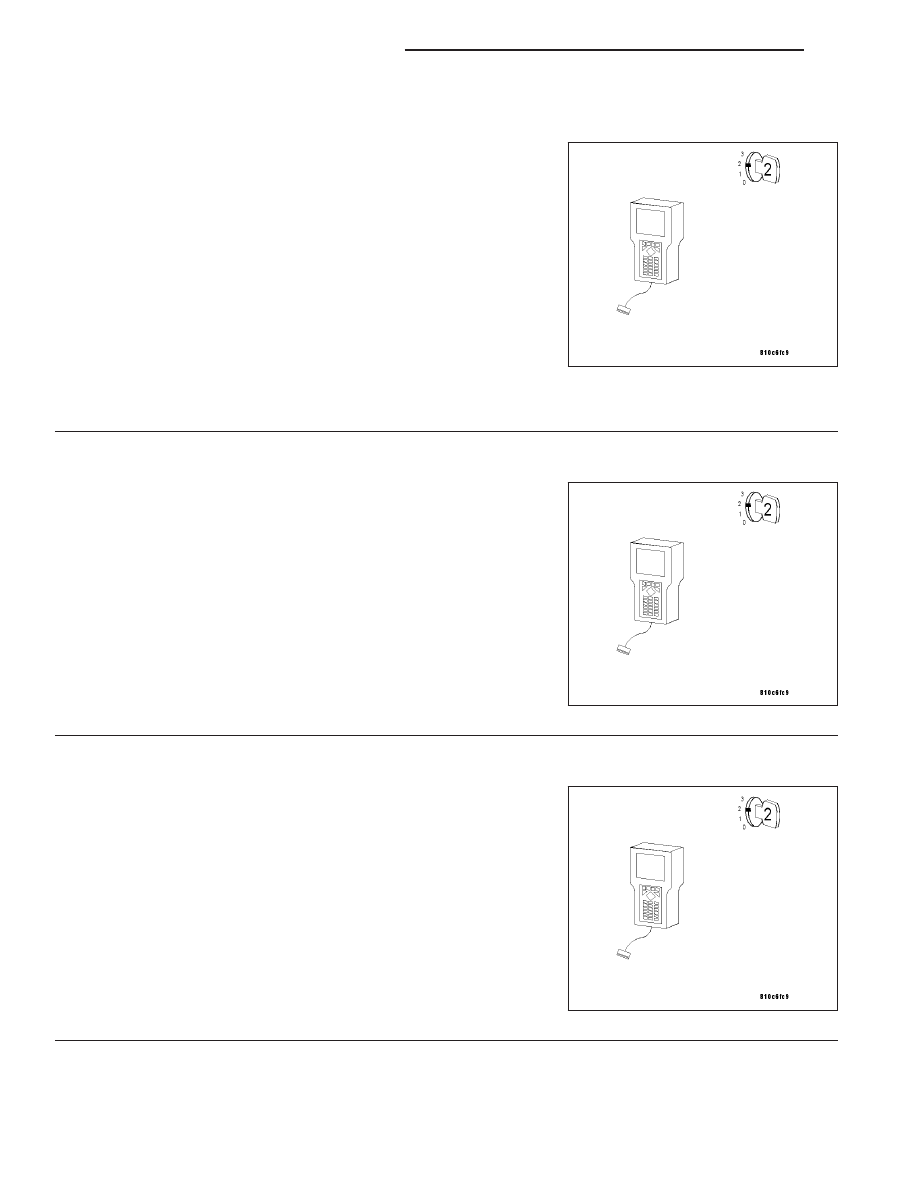

With the DRB III

T

, erase Transmission DTCs.

Start the engine and with the brakes firmly applied place the gear
selector into Drive.

With the DRB III

T

, read Transmission DTCs.

Did DTC (P0600) ABS CAN MESSAGE INCORRECT set again?

Yes

>> Replace the Transmission Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

TRANSMISSION CONTROL MODULE - REMOVAL).

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>> Test Complete.

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 17

(P0600) ABS CAN MESSAGE MISSING

21 - 18

NAG1 - ELECTRICAL DIAGNOSTICS

ZH

(P0600) ABS CAN MESSAGE MISSING (CONTINUED)

When Monitored and Set Condition

•

When Monitored: CAN BUS Circuit error not present, 1 second after ignition on and not in Park or Neutral, no
System Overvoltage or System Undervoltage conditions present, or transmission in Park or Neutral and engine
RPM greater than 850 RPM.

•

Set Condition: This DTC is set when a CAN ID was not received in the required time are not being sent from
the CAB. NOTE: The CAB is powered by the run only ignition feed. This means that this DTC will be set if the
key is placed in the start position with the transmission in gear or if in Park or Neutral and the engine RPM is
greater than 850 RPM.

POSSIBLE CAUSES

VEHICLE STARTED IN GEAR

CAN BUS CIRCUIT DTC PRESENT

ABS DTCS PRESENT

CAN C BUS +/- CIRCUIT OPEN

CONTROLLER ANTILOCK BRAKE

TRANSMISSION CONTROL MODULE

For a complete Transmission Control Module Circuit Diagram, (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - SCHEMATICS AND DIAGRAMS).

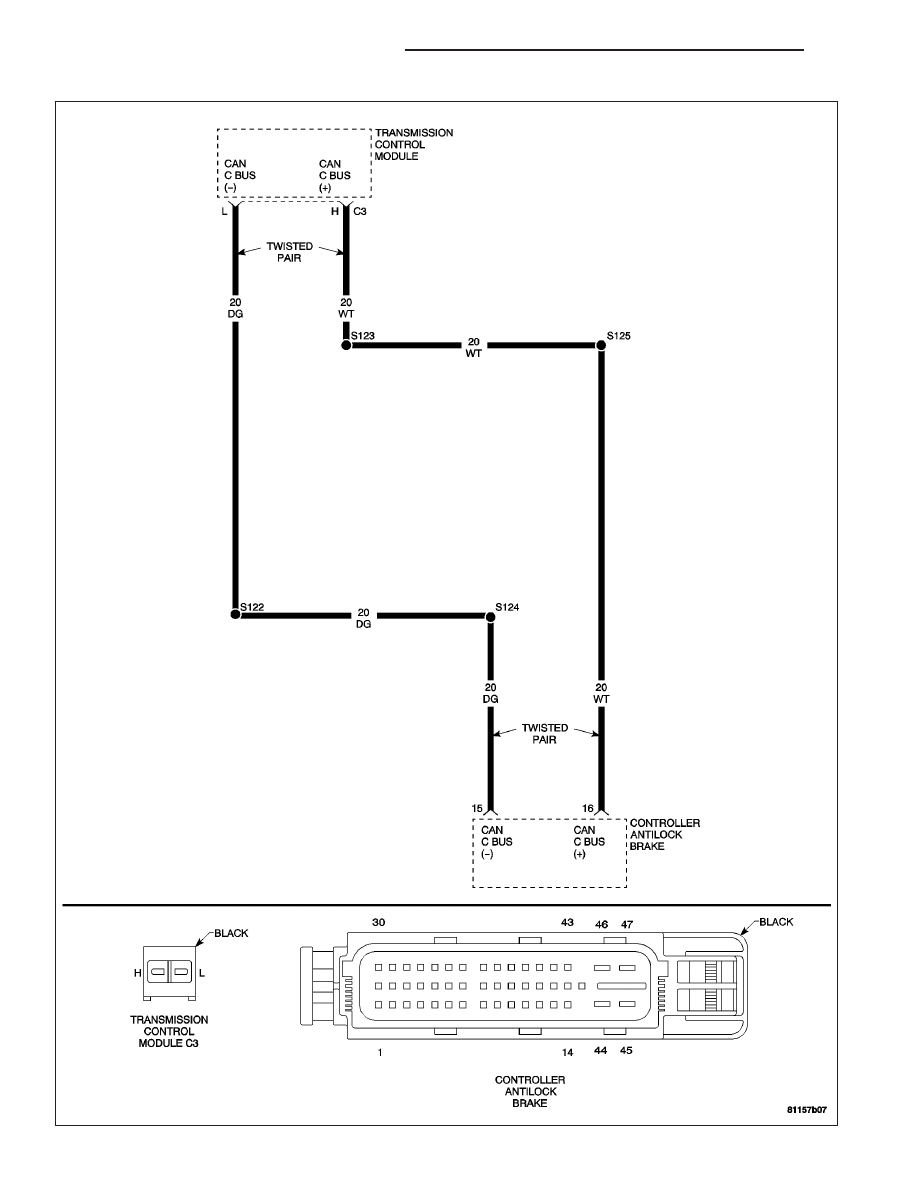

For a complete CAN BUS Circuit Diagram, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

PRE-DIAGNOSTIC CHECK OUT

Note: Low fluid level can be the cause of many transmission
problems. If the fluid level is low, locate and repair the leak then
check and adjust the fluid level in accordance with the Service
Information.

Note: Always perform diagnostics with a fully charged battery to
avoid false symptoms.
With the DRB III

T

, read Engine DTCs. Check and repair all engine

DTCs prior to performing transmission symptom diagnostics.

With the DRB III

T

, read and record all Transmission DTCs.

Note: Check connectors - Clean/repair as necessary. Poor pin to
terminal connections can set DTCs.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors. Repair as necessary.

Most DTCs set on start up but some must be set by driving the vehicle such that all diagnostic monitors have run.

Note: Check for any Technical Service Bulletins that may apply.

Perform this procedure prior to Symptom diagnosis.

Continue

Go To 2

ZH

NAG1 - ELECTRICAL DIAGNOSTICS

21 - 19

(P0600) ABS CAN MESSAGE MISSING (CONTINUED)

2.

ABS DTC SET WHEN VEHICLE STARTED IN GEAR OTHER THAN PARK OR NEUTRAL

Note: This DTC can be erroneously set if the vehicle was started
in gear or with the engine running.
Turn the ignition on.

With the DRB III

T

, erase Transmission DTCs.

Turn the ignition off, then back on.

With the DRB III

T

, read Transmission DTCs.

Did DTC (P0600) ABS CAN MESSAGE MISSING set again?

Yes

>> Go To 3

Note: If the ignition switch is moved to the START position with
the shift lever not in the Park or Neutral position or the START
position with the engine RPM >850, a (P0600) ABS CAN MES-
SAGE MISSING DTC will set. Erase DTC and return to customer.

No

>>

Test Complete.

3.

(P0720) CAN BUS CIRCUIT DTC PRESENT

With the DRB III

T

, read Transmission DTCs.

Note: If DTC (P0720) CAN BUS CIRCUIT is present, perform diag-
nostics on that symptom first.

Is DTC (P0720) CAN BUS CIRCUIT present?

Yes

>> Refer to the Transmission - Electrical Diagnostics category

and perform the appropriate symptom.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>>

Go To 4

4.

CHECK TO SEE IF ABS DTCS ARE PRESENT

Turn the ignition on.

With the DRB III

T

, read ABS DTCs.

Are any performance or BUS related ABS DTCs present?

Yes

>> Refer to the Brakes - ABS Electrical Diagnostics category

and perform the appropriate symptom.

Perform NAG1 TRANSMISSION VERIFICATION TEST.

No

>>

Go To 5
