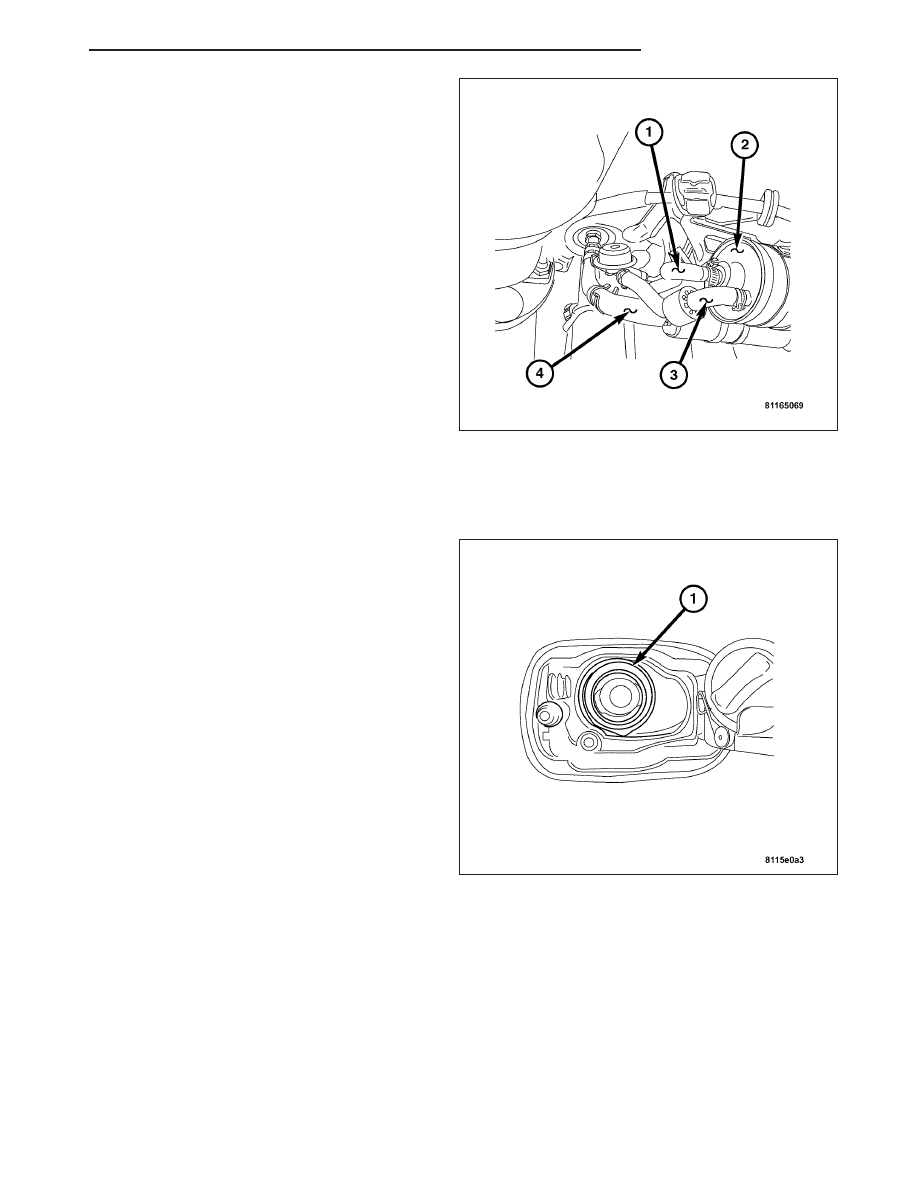

9. Connect the fuel feed hose (4) to the fuel strainer

at the bottom of the fuel tank. Tighten the hose to
30 N·m (22 ft. lbs.).

10. Connect the fuel return hose to the fuel tank.

11. Install the fuel pump splash shield.

12. Lower the vehicle.

13. Connect the negative battery cable.

FUEL TANK FILLER TUBE

DESCRIPTION

The Fuel Tank Filler Tube (1) is an integral part of the
Fuel Tank Assembly and cannot be adjusted or
repaired. If faulty, worn, or damaged, the entire Fuel
Tank Assembly must be replaced as a complete unit.

ZH

FUEL DELIVERY

14 - 25

FUEL INJECTION

TABLE OF CONTENTS

page

page

FUEL INJECTION

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 27

ACCELERATOR PEDAL

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 27

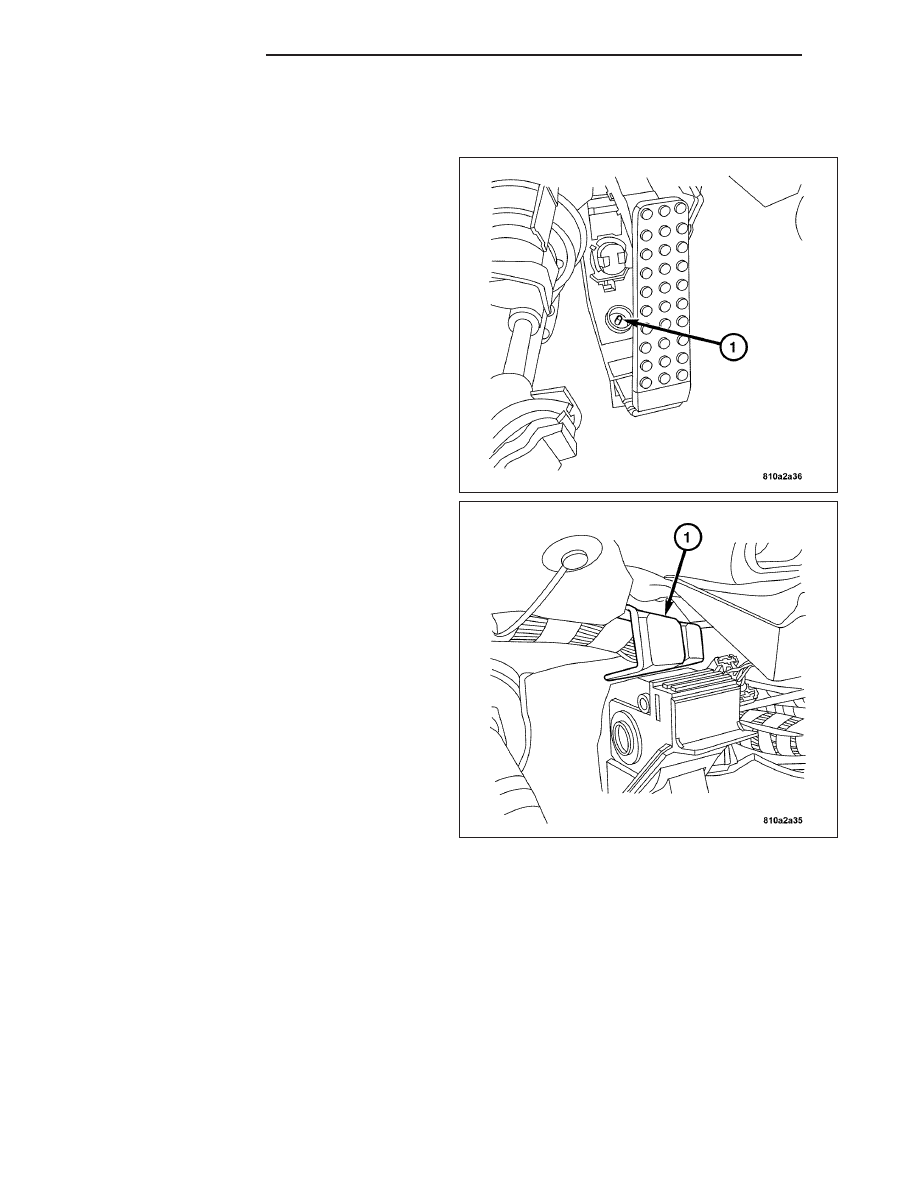

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 28

REMOVAL - RHD

. . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION - RHD

. . . . . . . . . . . . . . . . . . 31

ACCELERATOR PEDAL POSITION SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 32

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 32

CRANKSHAFT POSITION SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 33

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 33

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

FUEL INJECTOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 35

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 35

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 37

FUEL PUMP RELAY

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 38

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 38

INTAKE AIR TEMPERATURE SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 38

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 39

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 39

REMOVAL - SRT

. . . . . . . . . . . . . . . . . . . . . . 39

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 40

INSTALLATION - SRT

. . . . . . . . . . . . . . . . . . 41

MANIFOLD AIR FLOW (MAF) SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 42

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 42

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 44

MANIFOLD TUNE VALVE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 45

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 45

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

MAP SENSOR

DESCRIPTION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 46

DESCRIPTION - SRT

. . . . . . . . . . . . . . . . . . . 47

OPERATION

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . 47

OPERATION - SRT

. . . . . . . . . . . . . . . . . . . . 47

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 47

REMOVAL - SRT

. . . . . . . . . . . . . . . . . . . . . . 48

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 51

INSTALLATION - SRT

. . . . . . . . . . . . . . . . . . 51

O2 SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 54

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 54

REMOVAL

UPSTREAM O2 SENSOR

. . . . . . . . . . . . . . . 56

REMOVAL - DOWNSTREAM O2

. . . . . . . . . . 56

INSTALLATION

UPSTREAM O2

. . . . . . . . . . . . . . . . . . . . . . . 57

INSTALLATION - DOWNSTREAM O2

. . . . . . . 57

THROTTLE BODY

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 58

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 58

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 58

REMOVAL - SRT

. . . . . . . . . . . . . . . . . . . . . . 59

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 60

INSTALLATION - SRT

. . . . . . . . . . . . . . . . . . 60

THROTTLE POSITION SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 61

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 62

14 - 26

FUEL INJECTION

ZH

FUEL INJECTION

SPECIFICATIONS

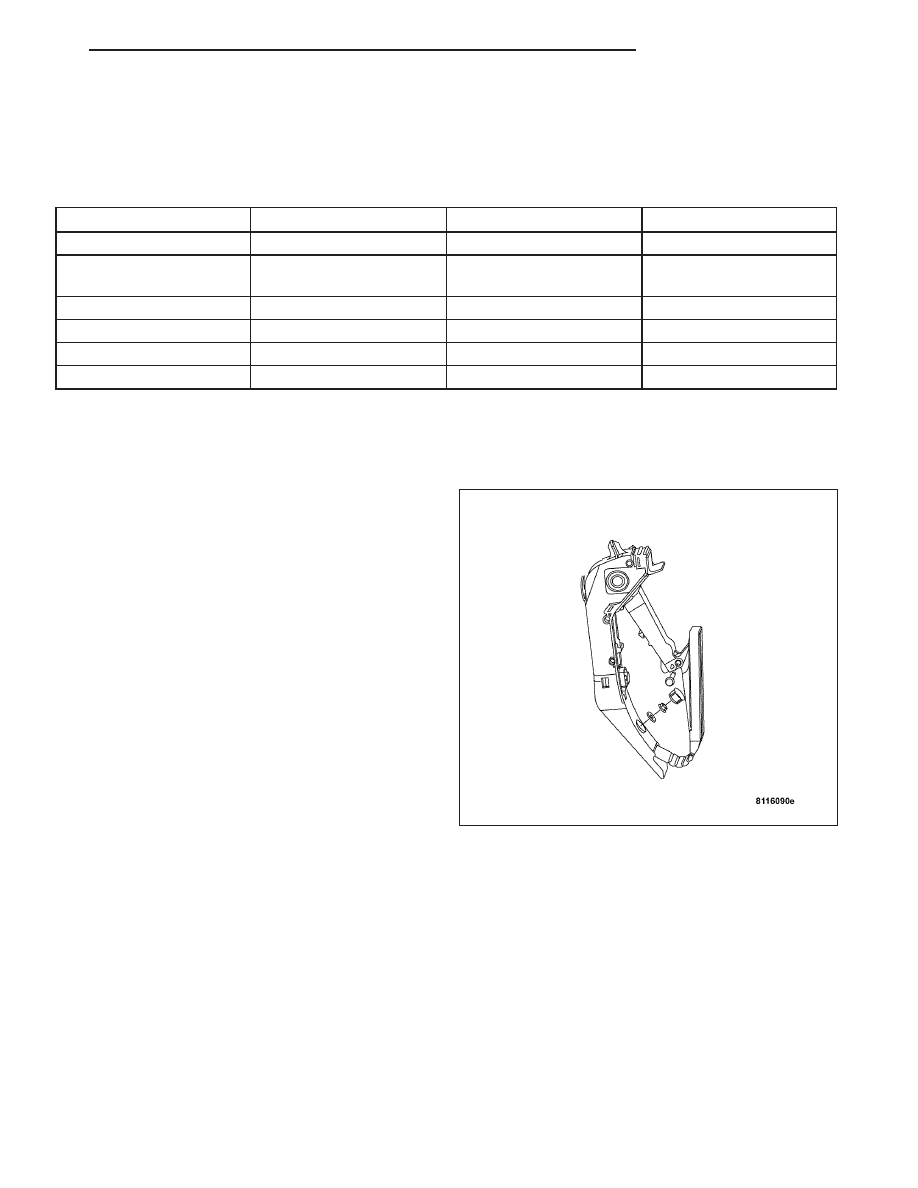

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Accelerator Pedal Nut

15

11

133

Crankshaft Position

Sensor Bolt

8

6

71

Fuel Rail Bolt

9

7

80

Oxygen Sensor

55

41

487

Throttle Body Bolts

20

15

177

Tune Valve Rod Nut

6

4

44

ACCELERATOR PEDAL

DESCRIPTION

The Accelerator Pedal is integrated with the Accelera-
tor Pedal Position Sensor. The Accelerator Pedal Posi-
tion Sensor, and the Accelerator Pedal are serviced as
an assembly.

ZH

FUEL INJECTION

14 - 27

REMOVAL

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the lower accelerator nut cover (1) and

the nut.

3. Lift the accelerator pedal off of the welded stud and

out of the bracket (1).

4. Disconnect the accelerator pedal harness connec-

tor from the accelerator pedal.
