REMOVAL

WARNING: THE FUEL SYSTEM IS UNDER CONSTANT FUEL PRESSURE EVEN WITH ENGINE OFF. THIS
PRESSURE MUST BE RELEASED BEFORE SERVICING THE FUEL RAIL.

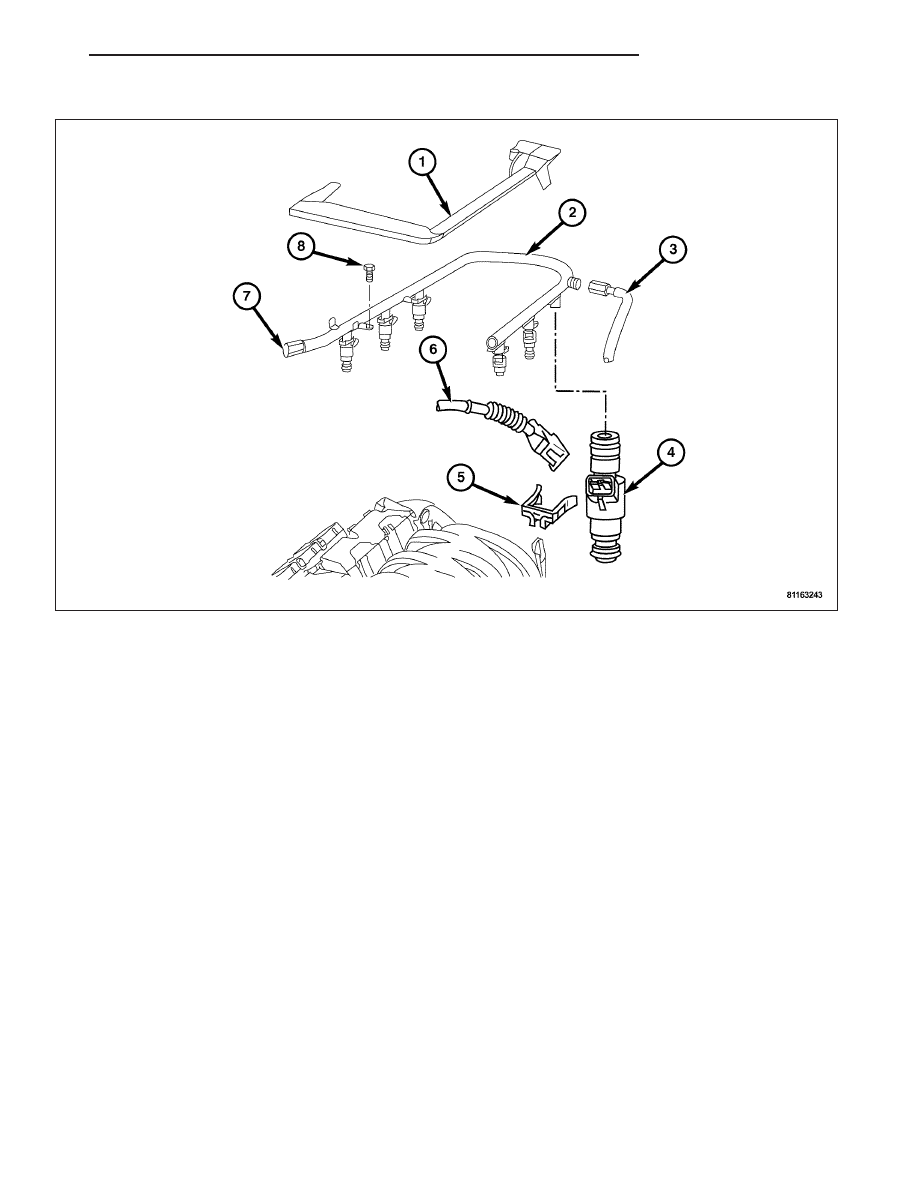

1. Remove the engine cover. (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUSING - REMOVAL).

2. Remove the wiring harness cover retaining screw, and then remove the wiring harness cover (1).

WARNING: PLACE A SHOP TOWEL AROUND FUEL LINES TO CATCH ANY EXCESS FUEL.

3. Release the fuel pressure through the fuel rail service valve (7).

4. Disconnect the fuel feed line (3) at the fuel rail.

5. Remove the fuel injector harness connector retaining clips (5), then disconnect the fuel injector harness connec-

tors (6) from the fuel injectors (4).

6. Remove the fuel rail bolts (8) attaching the fuel rail (2) to the intake manifold.

7. Remove the fuel rail (2) with the fuel injectors (4) by moving the fuel rail (2) side to side and lifting gently upward.

ZH

FUEL DELIVERY

14 - 21

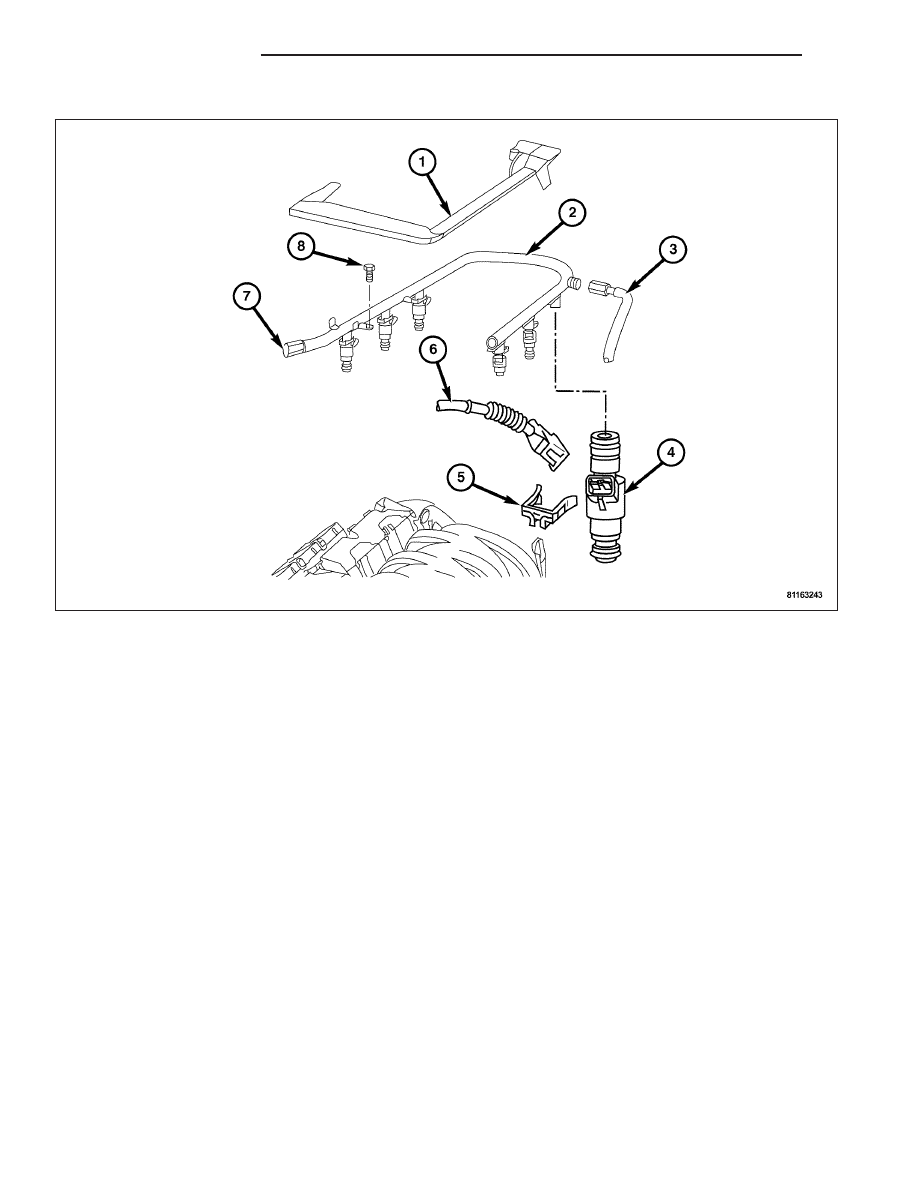

INSTALLATION

1. Install the fuel rail (2) with the fuel injectors (4) by moving the fuel rail (2) side to side and pushing gently inward

towards the intake.

2. Install the fuel rail bolts (8) attaching the fuel rail (2) to the intake. Tighten to 9 N·m (80 in. lbs.).

3. Install the fuel injector harness (6) to the fuel injectors (4) then install the fuel injector harness connector retaining

clips (5).

4. Connect the fuel feed line (3) to the fuel rail. Tighten the fuel line to 38 N·m (28 ft. lbs.).

5. Install the wiring harness cover (1), then install the wiring harness cover retaining screw.

6. Install

the

engine

cover.(Refer

to

9

-

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING

-

INSTALLATION).

FUEL TANK

DESCRIPTION

The Fuel Tank is constructed of sheet steel, and its main function is fuel storage. It is equipped with an Onboard
Refueling Vapor Recovery (ORVR) system. The ORVR is used to control vapor emissions during refueling.

OPERATION

The Fuel Tank is designed to withstand a full 360 degree roll over test without fuel leakage. To accomplish this, fuel
and vapor flow controls are required for all fuel tank connections.

An Evaporation Control System is connected to the roll over valve(s)/control valve to reduce emissions of fuel
vapors into the atmosphere, when the tank is vented due to vapor expansion in the tank. When fuel evaporates
from the fuel tank, vapors pass through vent hoses or tubes to a charcoal canister where they are temporarily held.
When the engine is running, the vapors are drawn into the intake manifold. In addition, fuel vapors produced during
vehicle refueling are allowed to pass through the vent hoses/tubes to the charcoal canister(s) for temporary storage
(prior to being drawn into the intake manifold). This is equipped with a self-diagnosing system using a Natural Vac-
uum Leak Detection (NVLD). Refer to the Emission Control System for additional information.

14 - 22

FUEL DELIVERY

ZH

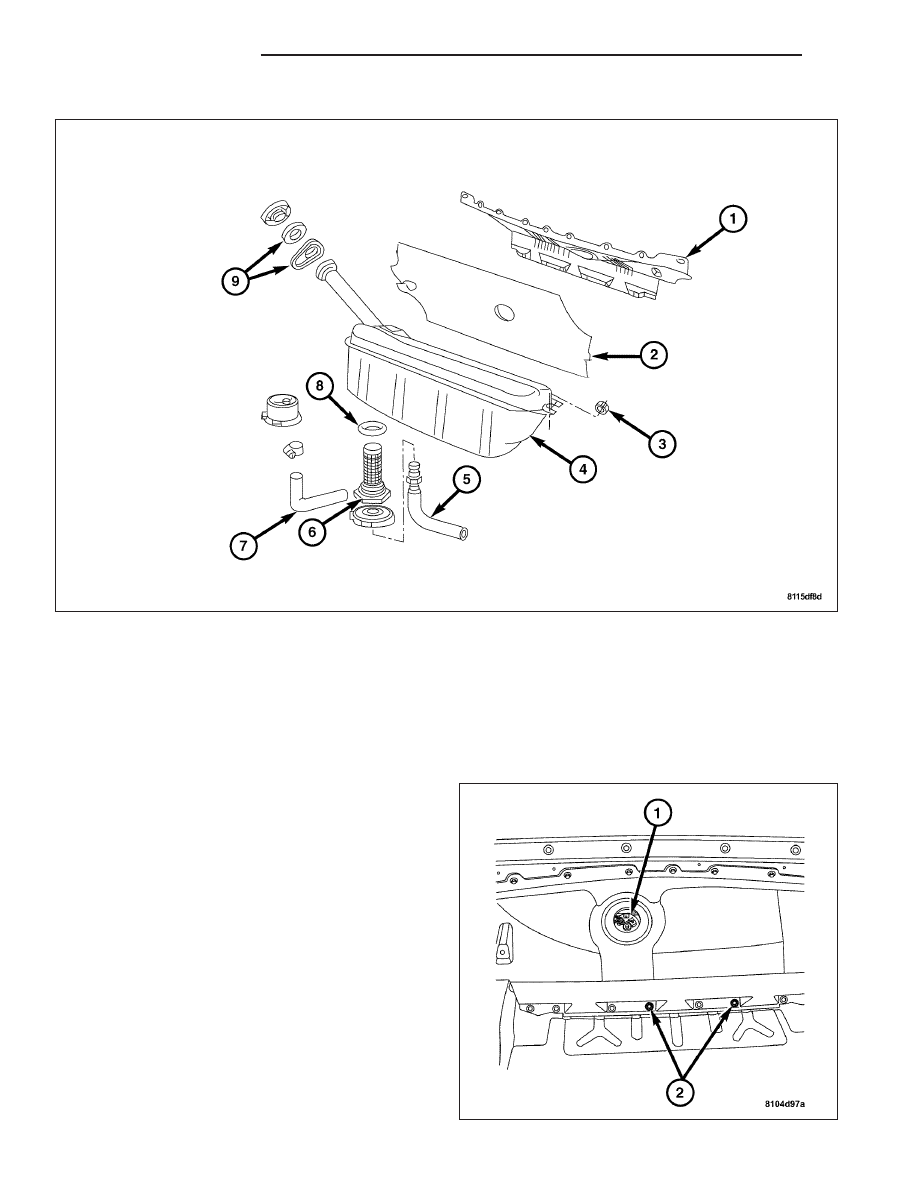

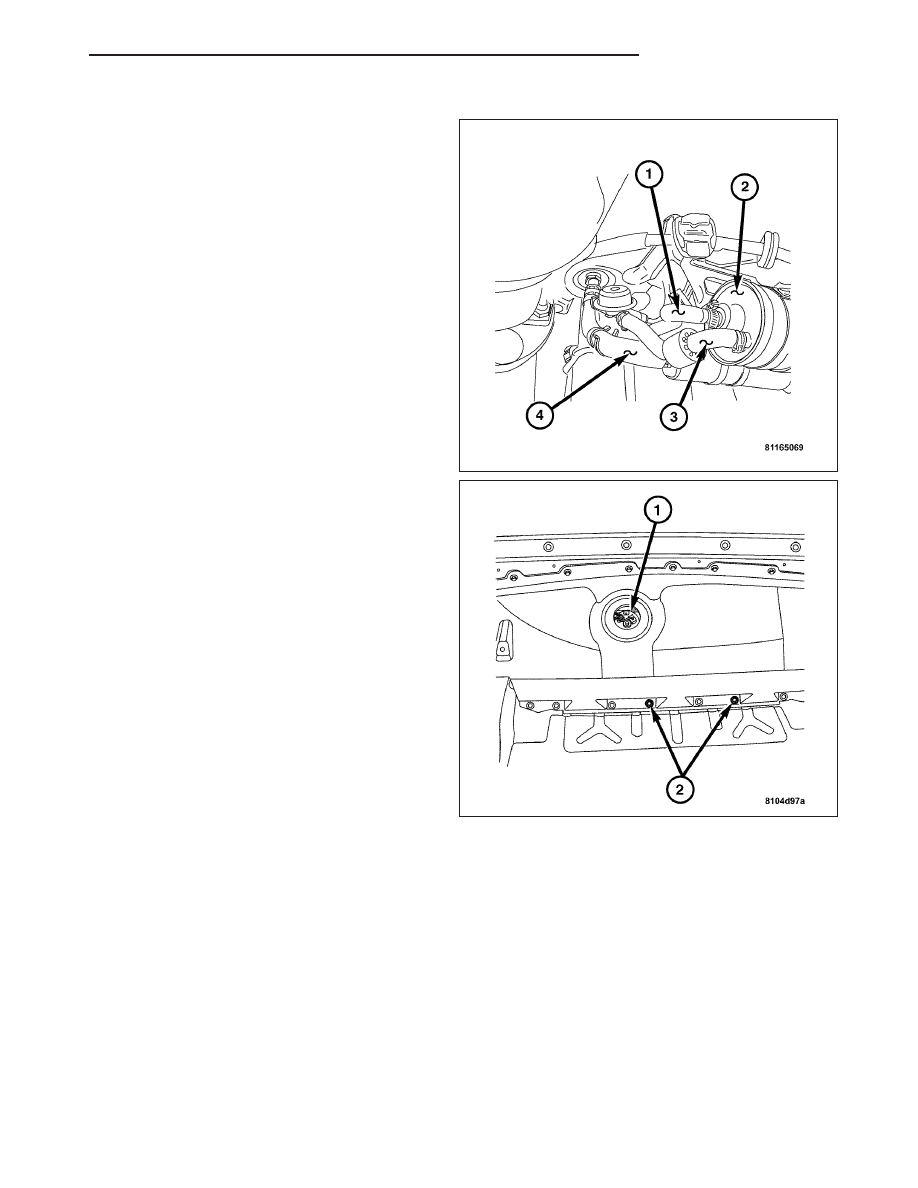

REMOVAL

1. Disconnect the negative battery cable.

2. Raise and support the vehicle.

3. Remove the fuel pump splash shield.

4. Drain the fuel tank. (Refer to 14 - FUEL SYSTEM/

FUEL DELIVERY - STANDARD PROCEDURE).

5. Disconnect the fuel feed hose (4) from the bottom

of the fuel tank.

6. Disconnect the fuel return hose from the bottom of

the fuel tank.

7. Remove the cargo area trim panels.

8. Remove the fuel tank partition retaining bolts (2)

and remove the fuel tank partition.

9. Disconnect the fuel tank level and pressure sensor

connectors (1) from the fuel sending unit.

10. Disconnect the fuel tank filler neck cup seals from

the body.

11. Remove the fuel tank.

Note: Inspect the strainer and O-ring for damage
and replace as necessary.

12. Remove the fuel strainer from the bottom of the

fuel tank and inspect.

ZH

FUEL DELIVERY

14 - 23

INSTALLATION

1. Install the fuel strainer (6) into the bottom of the fuel tank (4). Tighten the fuel strainer to 40 N·m (30 ft. lbs.).

Note: Insure the proper positioning of the splash bowl inside the tank when installing the fuel strainer. The
fuel strainer holds the splash bowl in place.

2. Install the fuel tank (4) into the cargo area.

3. Install the fuel tank retaining nuts (3). Tighten the retaining nuts to 10 N·m (7 ft. lbs.).

4. Position the fuel tank filler neck cup seal (9) around the filler neck.
5. Connect the fuel tank level and pressure sensor

connectors (1) to the fuel tank sending unit.

6. Install the fuel tank partition into the cargo area.

7. Install the fuel tank partition retaining bolts (2).

Tighten the retaining bolts to 10 N·m (7 ft. lbs.).

8. Install the cargo area trim panels.

14 - 24

FUEL DELIVERY

ZH
