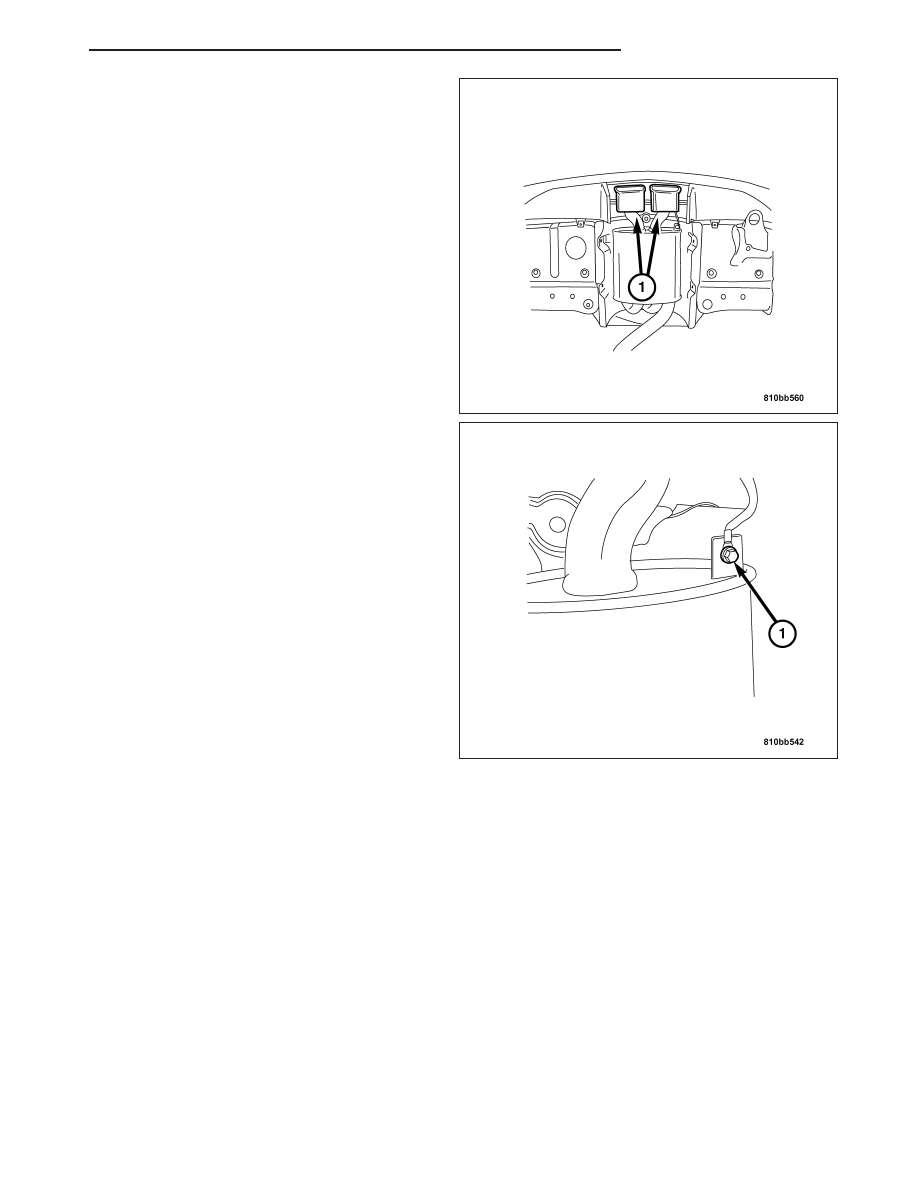

1. Position the muffler section in rubber exhaust hang-

ers (1).

2. Install the bolts in the left and right center exhaust

flange. Tighten the bolts to 20 N·m (15 ft. lbs.).

3. Connect the ground strap (1) at the muffler and tail

pipe. Tighten the ground strap bolt to 10 N·m (89
in. lbs.).

4. Remove the support.

5. Install the rear support bracket. (Convertible only)

(Refer to 13 - FRAME & BUMPERS/FRAME/
BRACKET - INSTALLATION).

6. Lower the vehicle.

ZH

EXHAUST SYSTEM

11 - 19

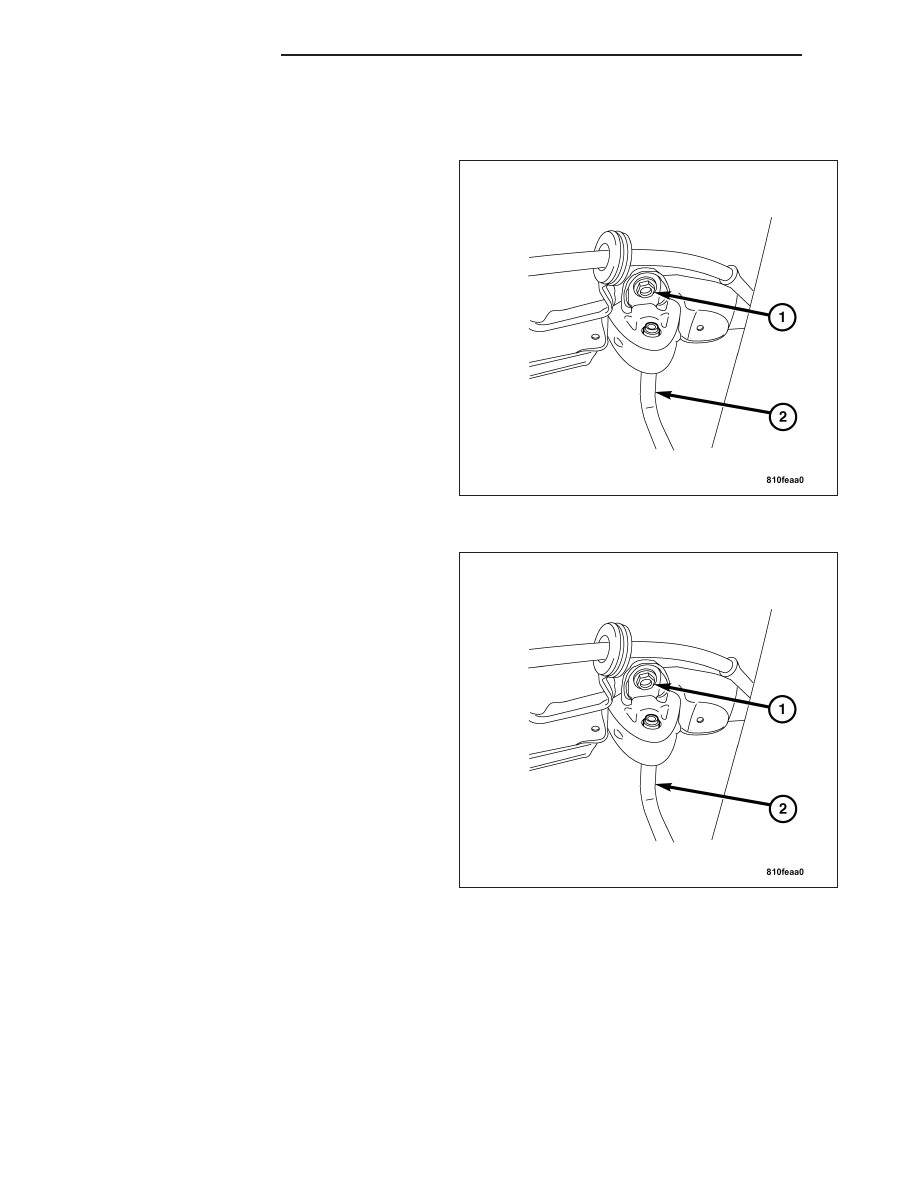

SUPPORT BRACKET AND ISOLATOR

REMOVAL

1. Raise and support the vehicle.

2. Remove the bracket bolt (1).

3. Remove the bracket and the isolator (2) from the

exhaust hanger.

4. Remove the isolator from the bracket.

INSTALLATION

1. Position the bracket and bolt on the vehicle.

2. Tighten the bolt to 20 N·m (15 ft. lbs.).

3. Install the isolator and hanger.

4. Lower the vehicle.

11 - 20

EXHAUST SYSTEM

ZH

FRAME & BUMPERS

TABLE OF CONTENTS

page

page

FRONT FASCIA

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

REAR FASCIA

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 7

FRAME

SPECIFICATIONS - FRAME DIMENSIONS

. . . . . 8

REAR SUPPORT BRACKET

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

FRONT FASCIA

REMOVAL

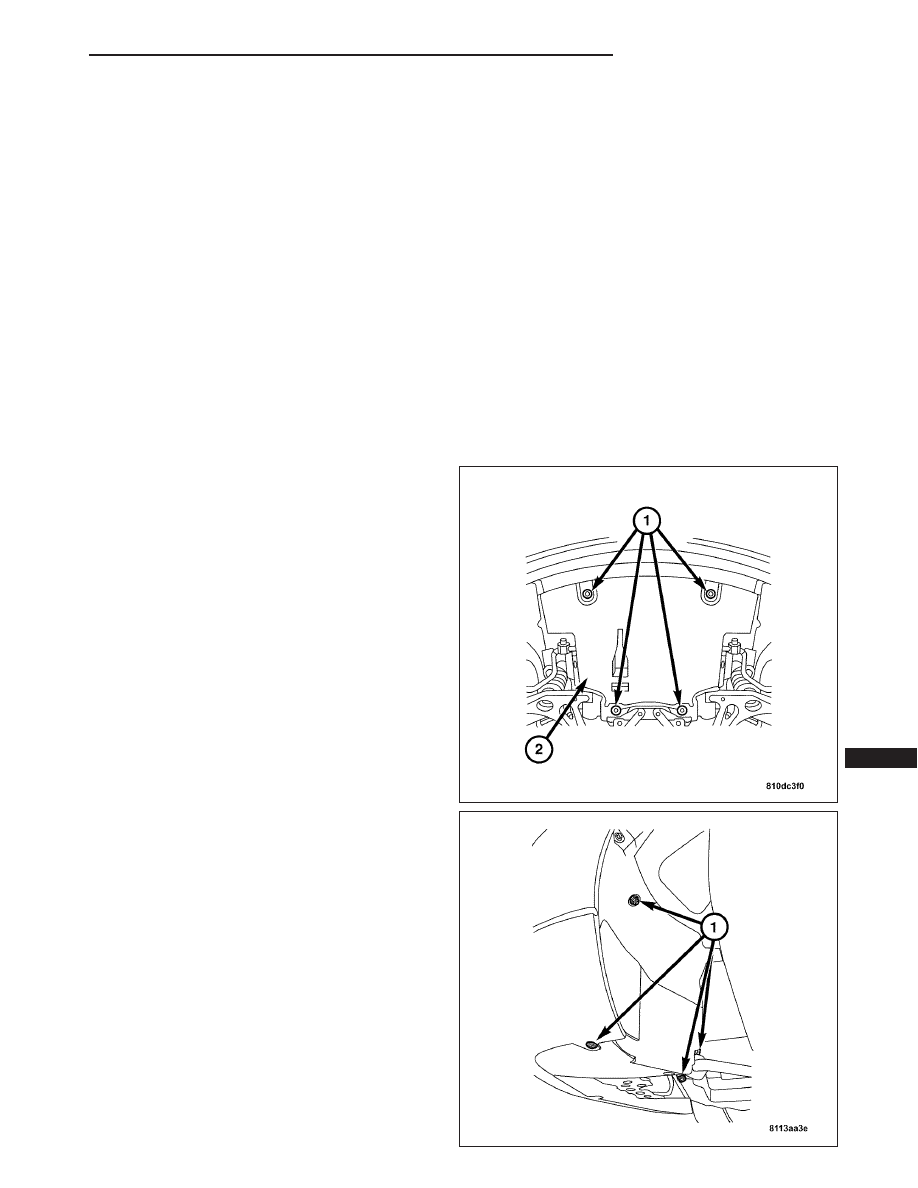

1. Raise and support the vehicle.

2. Remove the lower splash shield retaining screws

(1) and the lower splash shield (2).

Note: Left side shown, right side similar.

3. Remove the left and right front fascia access panel

retaining nuts and screws (1).

4. Remove access panels from the vehicle.

ZH

FRAME & BUMPERS

13 - 1

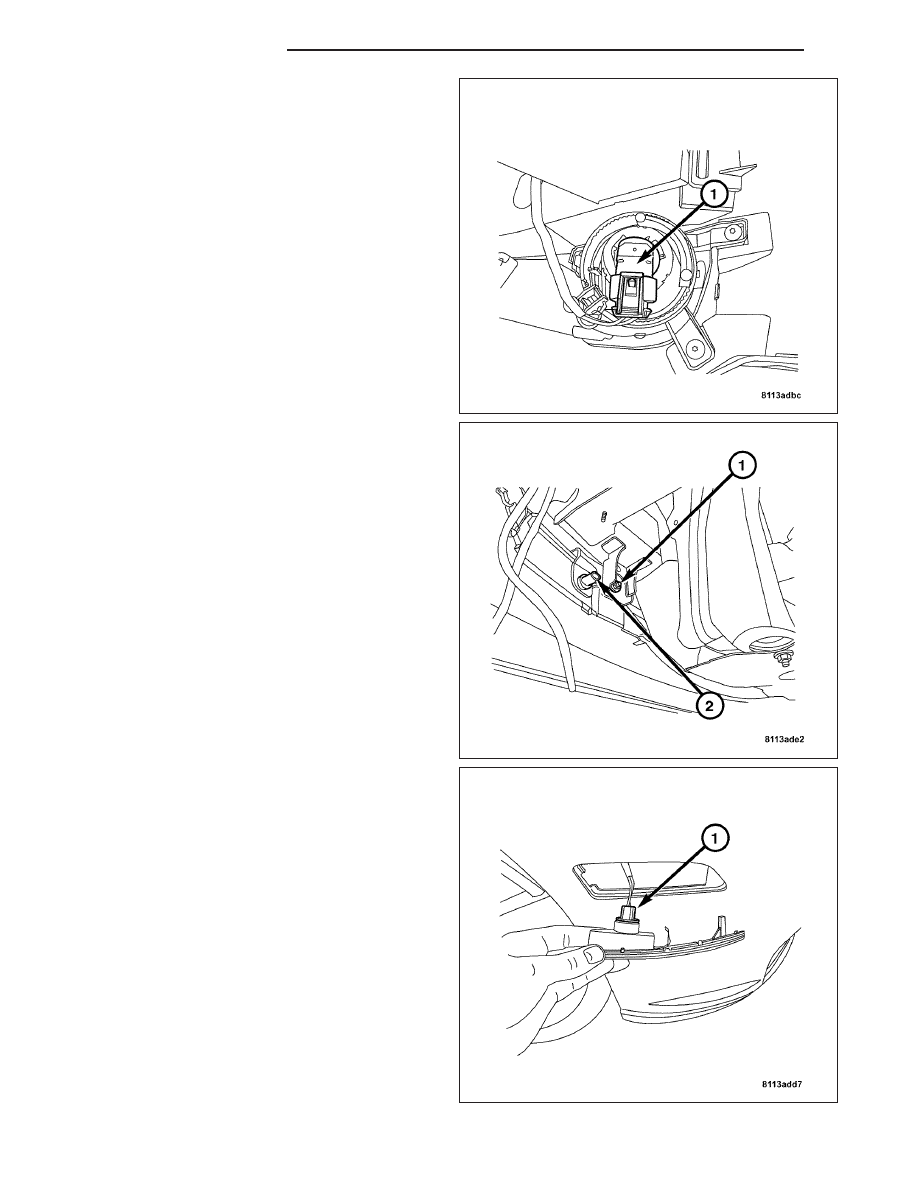

5. Disconnect the fog lamp wire harness connectors

(1).

6. Disconnect the ambient air temperature sensor

wire harness connector (2).

Note: The front marker lamp harness connector
can be reached through the access hole in the
inner fender well.

7. Disconnect the front marker lamp wire harness

connectors (1).

13 - 2

FRAME & BUMPERS

ZH
