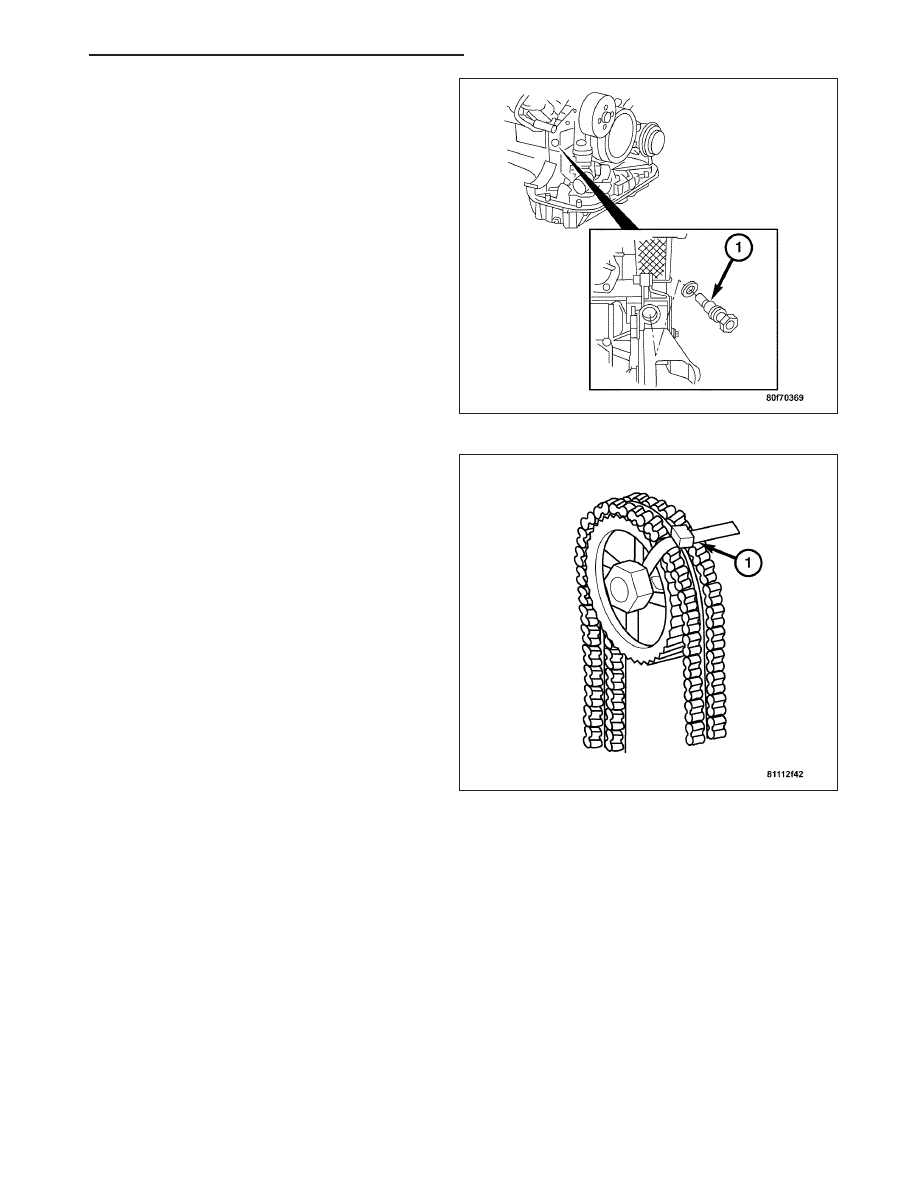

4. Remove the timing chain tensioner (1).

5. Use a cable tie (1) to secure the timing chains to

the camshaft sprockets.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 745

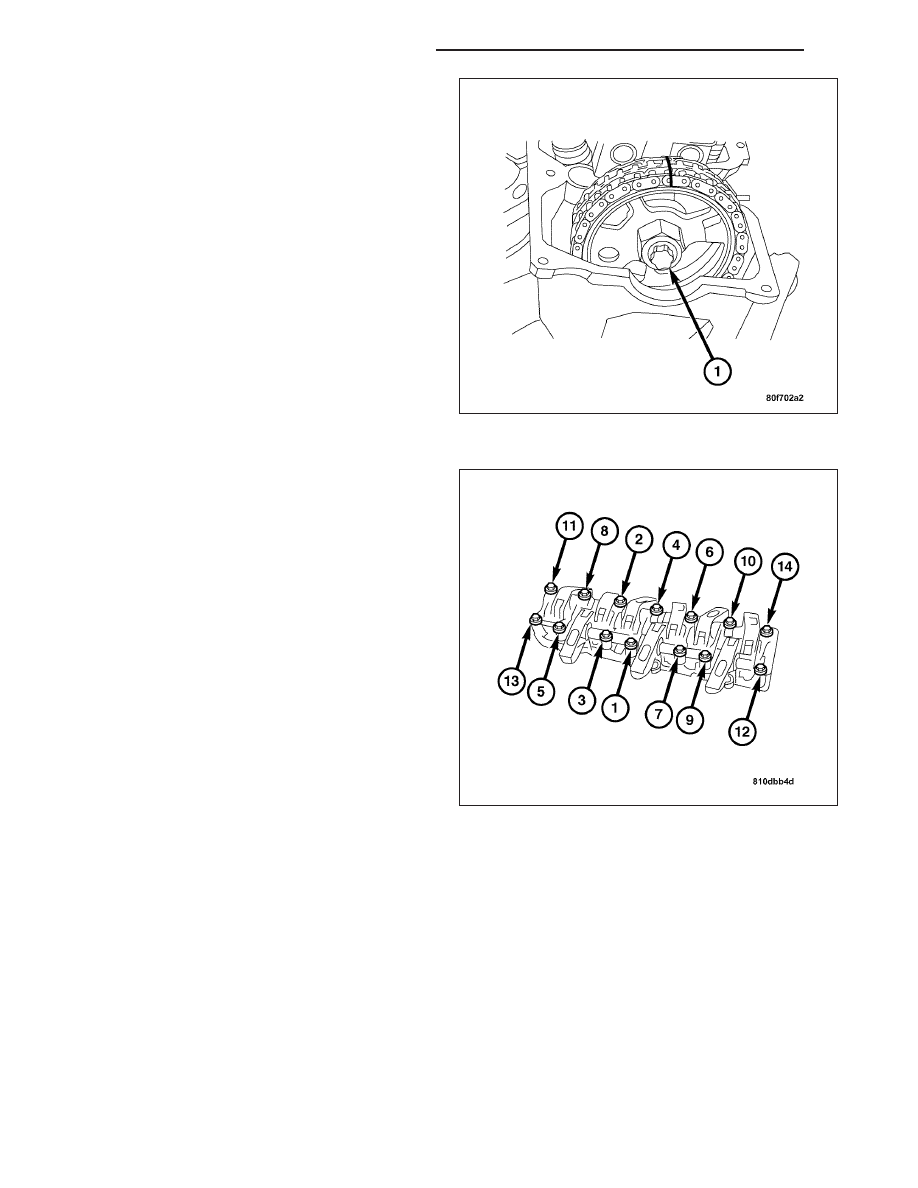

6. Remove

the

camshaft

sprocket

bolt

(1)

and

sprocket.

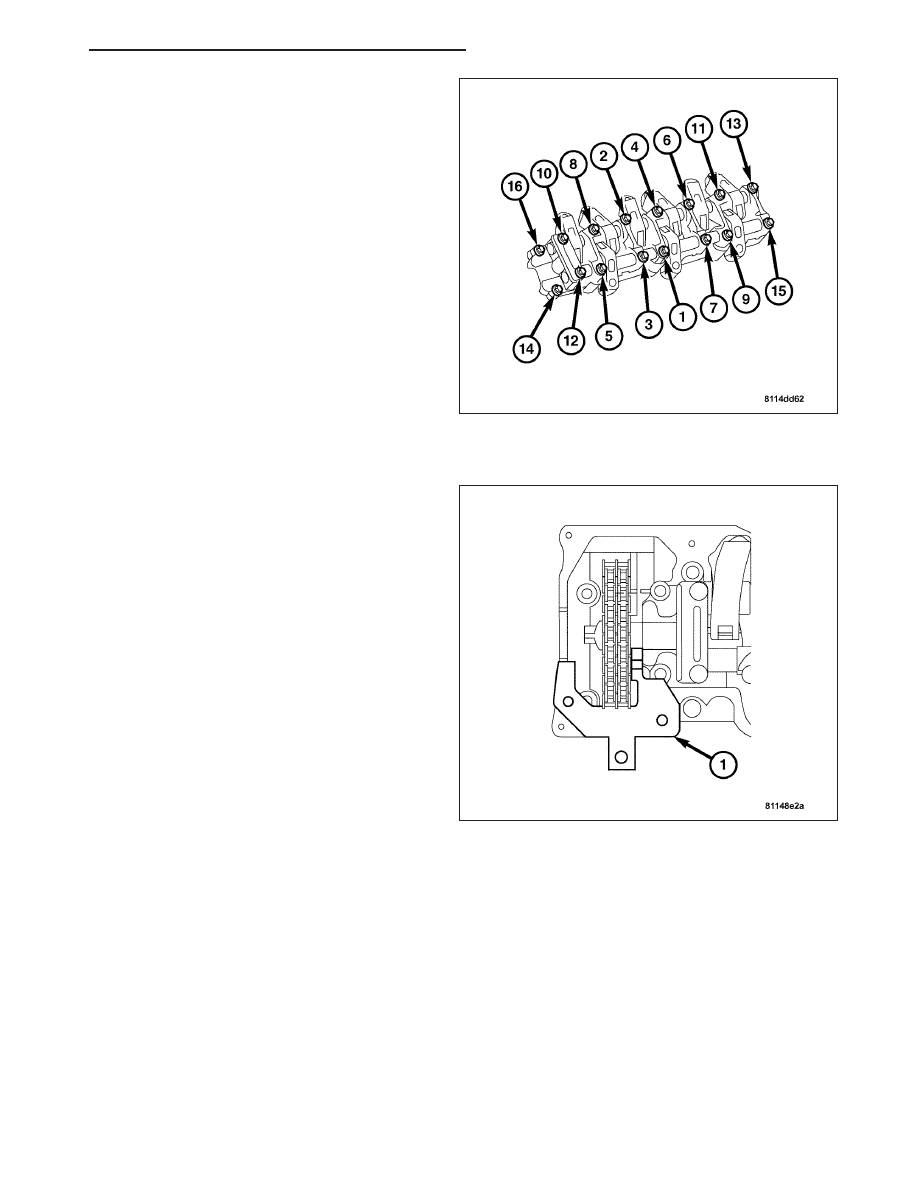

7. Partially loosen the bolts in the sequence shown.

(See diagram).

9 - 746

ENGINE - 3.2L SERVICE INFORMATION

ZH

8. Loosen and remove the bearing bridge bolts in the

sequence shown. Remove the camshaft bearing
bridges.

INSTALLATION

1. Make sure the engine is at 40° ATDC.

2. Position the camshaft bearing bridge on the cam-

shaft.

3. Using Special Tools 9104 (1) and 9105 Camshaft

Locating Plates, lock the camshafts by placing the
tool flush on the cylinder head, and inserting it into
the groove in the camshaft.

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 747

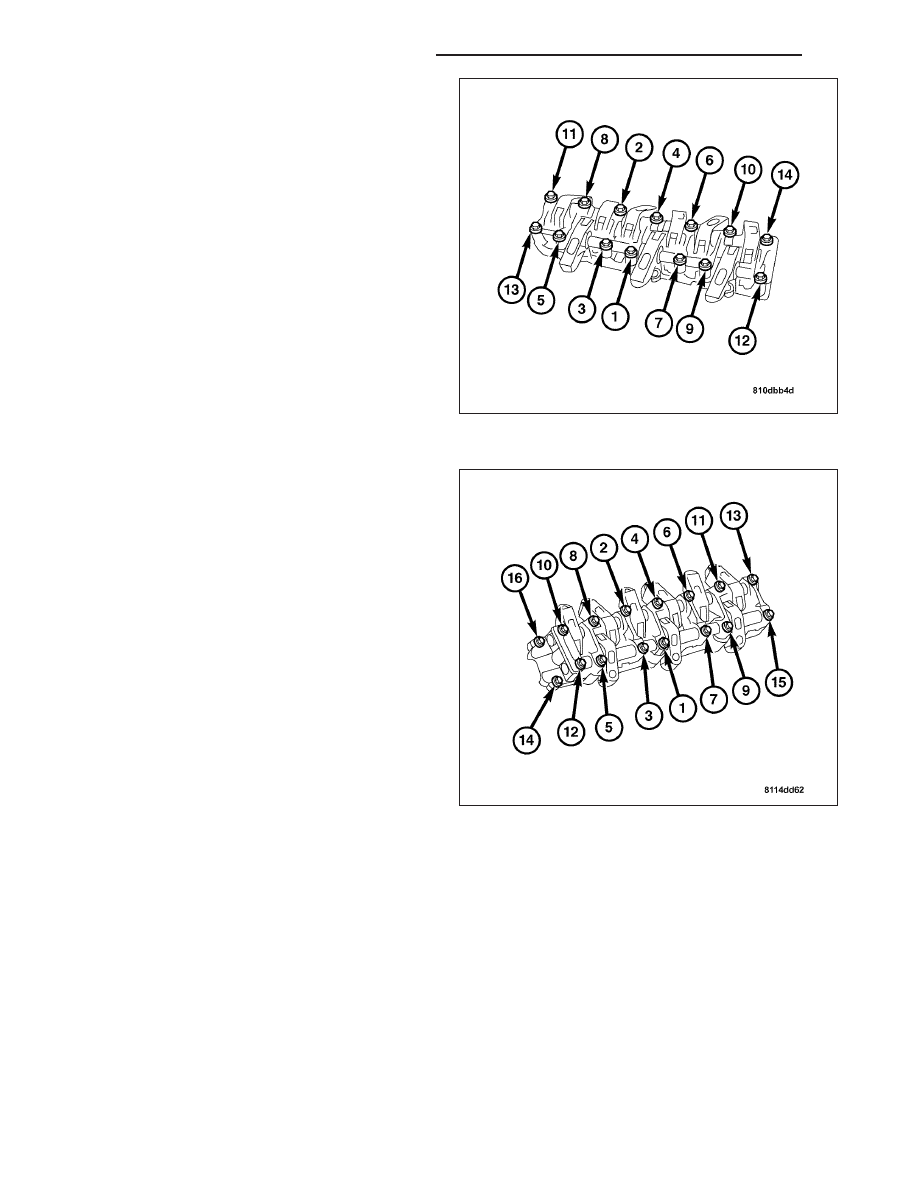

4. Install, but do not tighten the bearing bridge bolts.

5. Tighten the bolts in the sequence shown to 15 N·m

(11 ft. lbs.).

6. Tighten the bolts in the sequence shown an addi-

tional 90° clockwise.
