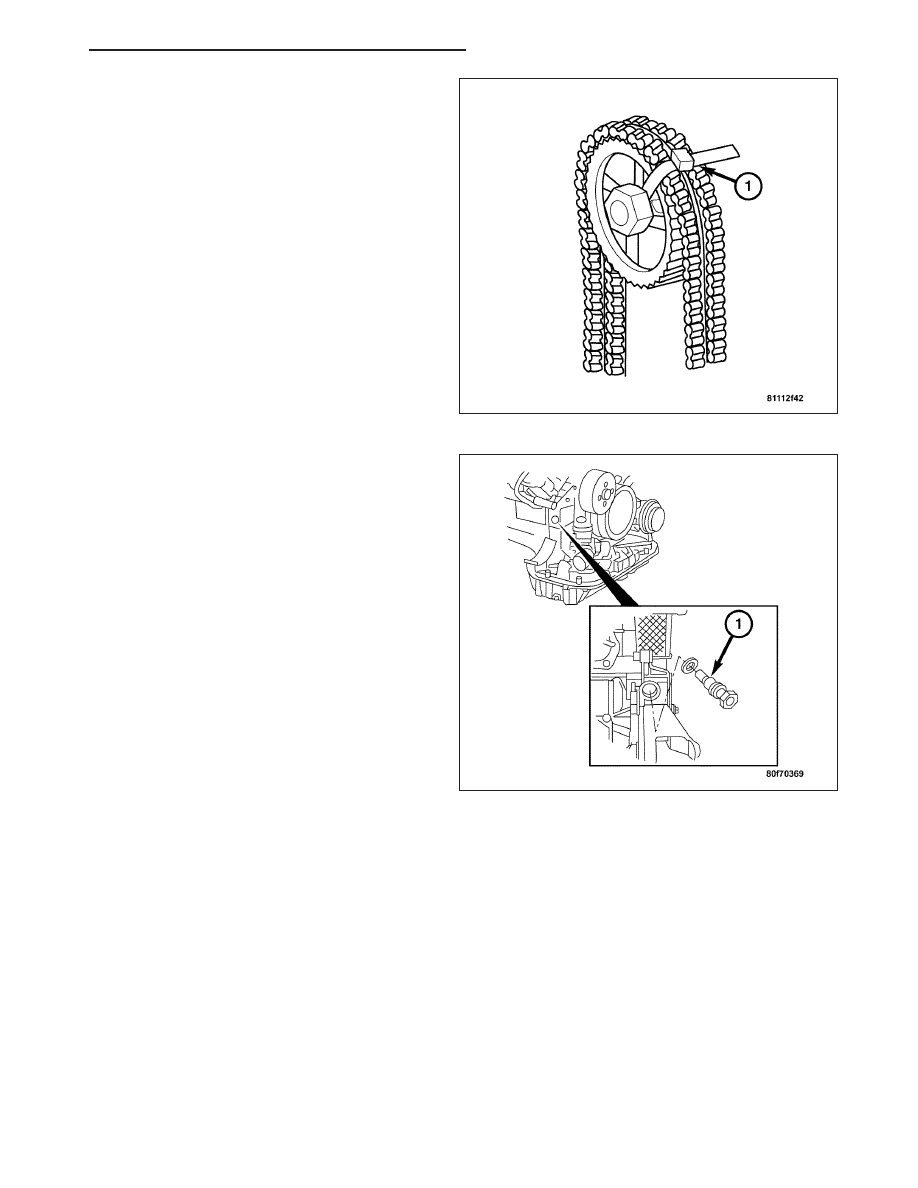

8. Remove the cable tie (1).

9. Install the timing chain tensioner (1). Tighten the

timing chain tensioner to 80 N·m (60 ft. lbs.).

10. Remove Special Tools 9104 and 9105 Camshaft

Locating Plates.

11. Check for a crankshaft position of 40° ATDC

(Refer to 9 - ENGINE/VALVE TIMING/TIMING
GEARS - OPERATION).

12. Connect the exhaust system at the manifold

flanges and tighten the exhaust flange bolts to 20
N·m (15 ft. lbs.).

13. Install the cylinder head covers (Refer to 9 -

ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - INSTALLATION).

14. Install the intake manifold (Refer to 9 - ENGINE/

MANIFOLDS/INTAKE MANIFOLD - INSTALLA-
TION).

15. Install and connect the ignition coils (Refer to 8 -

ELECTRICAL/IGNITION

CONTROL/IGNITION

COIL - INSTALLATION).

16. Install the accessory drive belt (Refer to 7 - COOLING/ACCESSORY DRIVE/DRIVE BELTS - INSTALLATION).

17. Install and connect the radiator fan with the radiator (Refer to 7 - COOLING/ENGINE/RADIATOR -

INSTALLATION).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 741

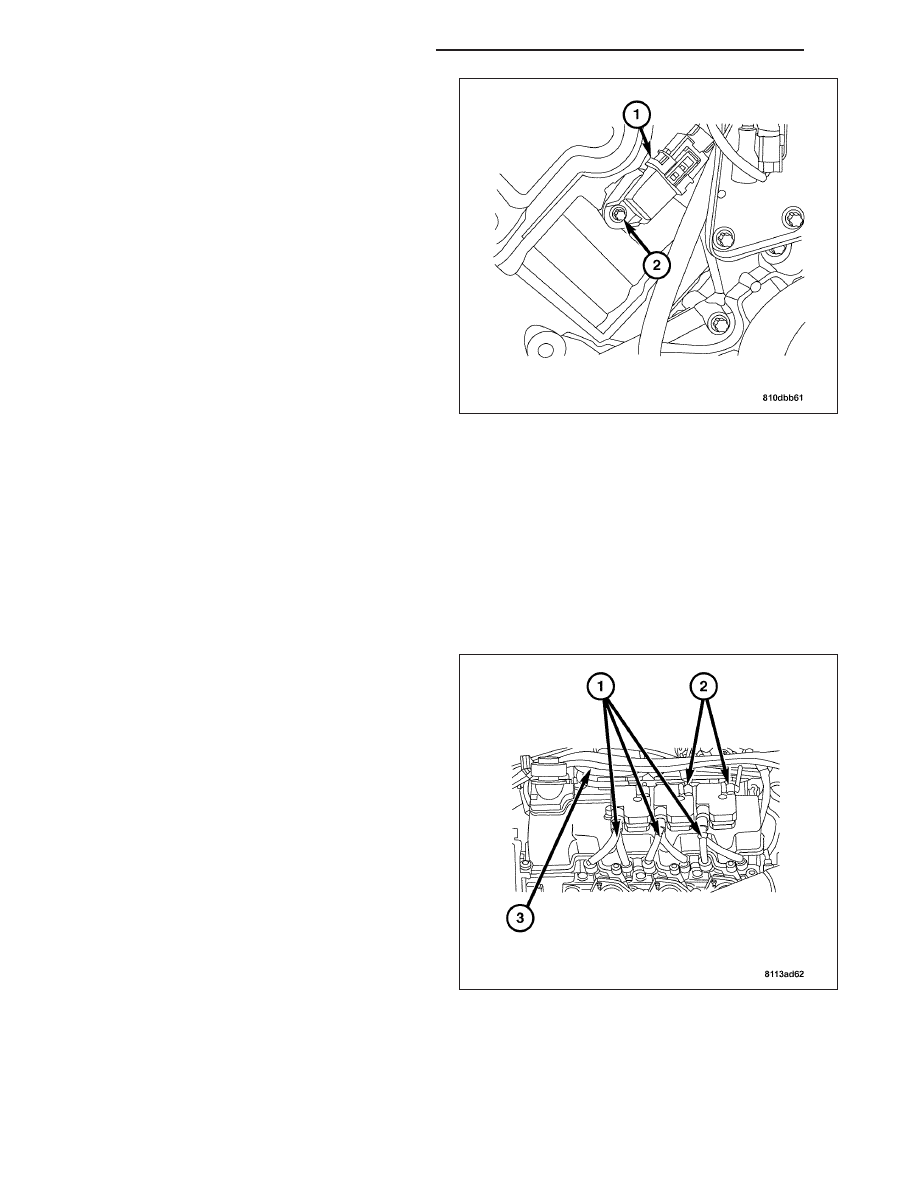

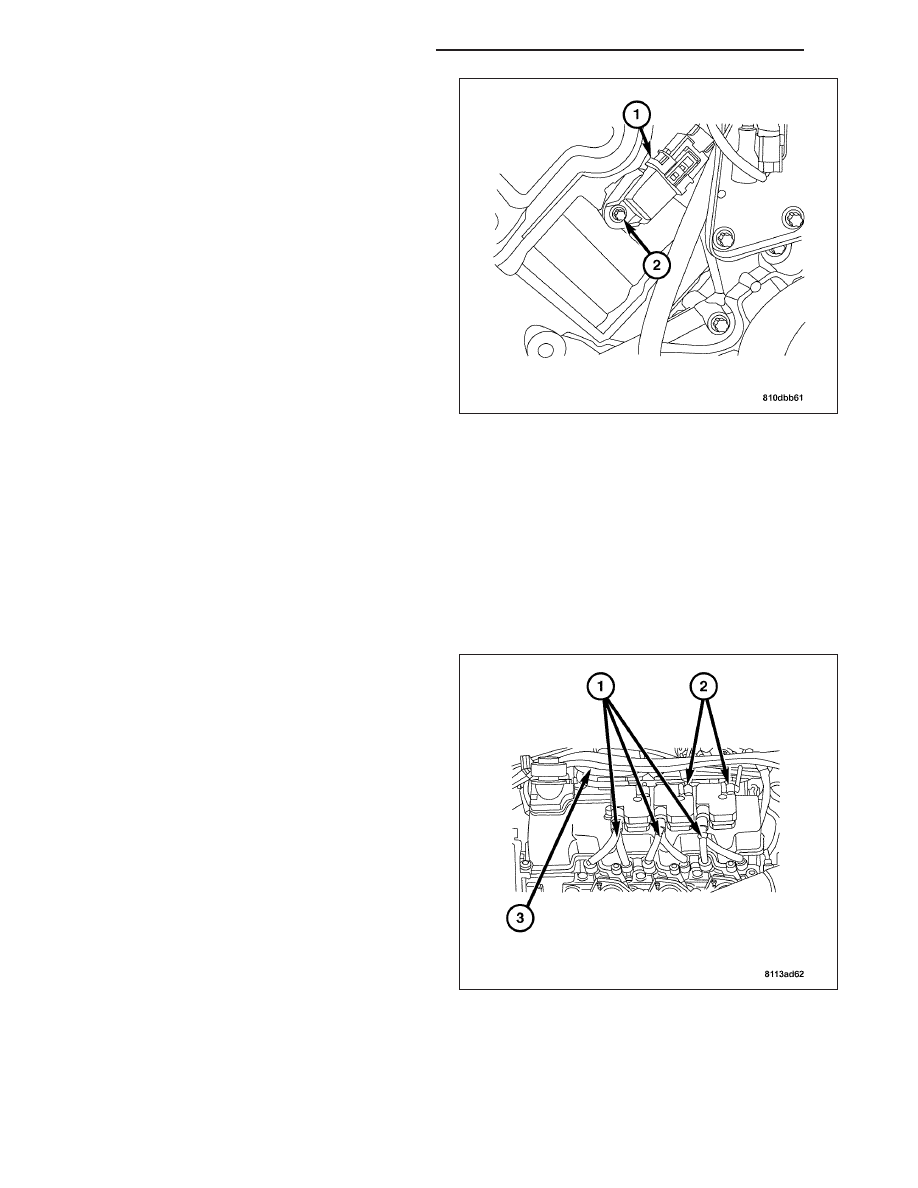

18. Install the camshaft position sensor and bolt (2).

Connect the camshaft position sensor harness
connector (1). Tighten the bolt to 10 N·m (7 ft.
lbs.).

19. Install the engine air cleaner housing.

20. Fill the cooling system (Refer to 7 - COOLING/

ENGINE/COOLANT

-

STANDARD

PROCE-

DURE).

21. Fill the engine oil (Refer to 9 - ENGINE/LUBRICA-

TION/OIL - STANDARD PROCEDURE).

22. Start the engine and check for leaks during warm

up.

23. Recheck all fluid levels.

CYLINDER HEAD COVER

DESCRIPTION

Magnesium cylinder head covers provide trouble-free sealing, are lighter than aluminum and dampen valve noise.
They are cast in two pieces to create internal ventilation passages with oil separators for crankcase vapor ventila-
tion. This ventilation system virtually prevents the possibility of oil sludge formation due to the retention of water
vapor in the engine.

REMOVAL

1. Remove the air cleaner housing. (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - REMOVAL)

2. Disconnect the ignition coil harness connectors (2).

3. Disconnect the spark plug wires (1) at the spark

plugs.

4. Position aside the vacuum hoses at the cylinder

head cover retainers (3).

5. Disconnect the crankcase ventilation hose from the

left cylinder head cover.

9 - 742

ENGINE - 3.2L SERVICE INFORMATION

ZH

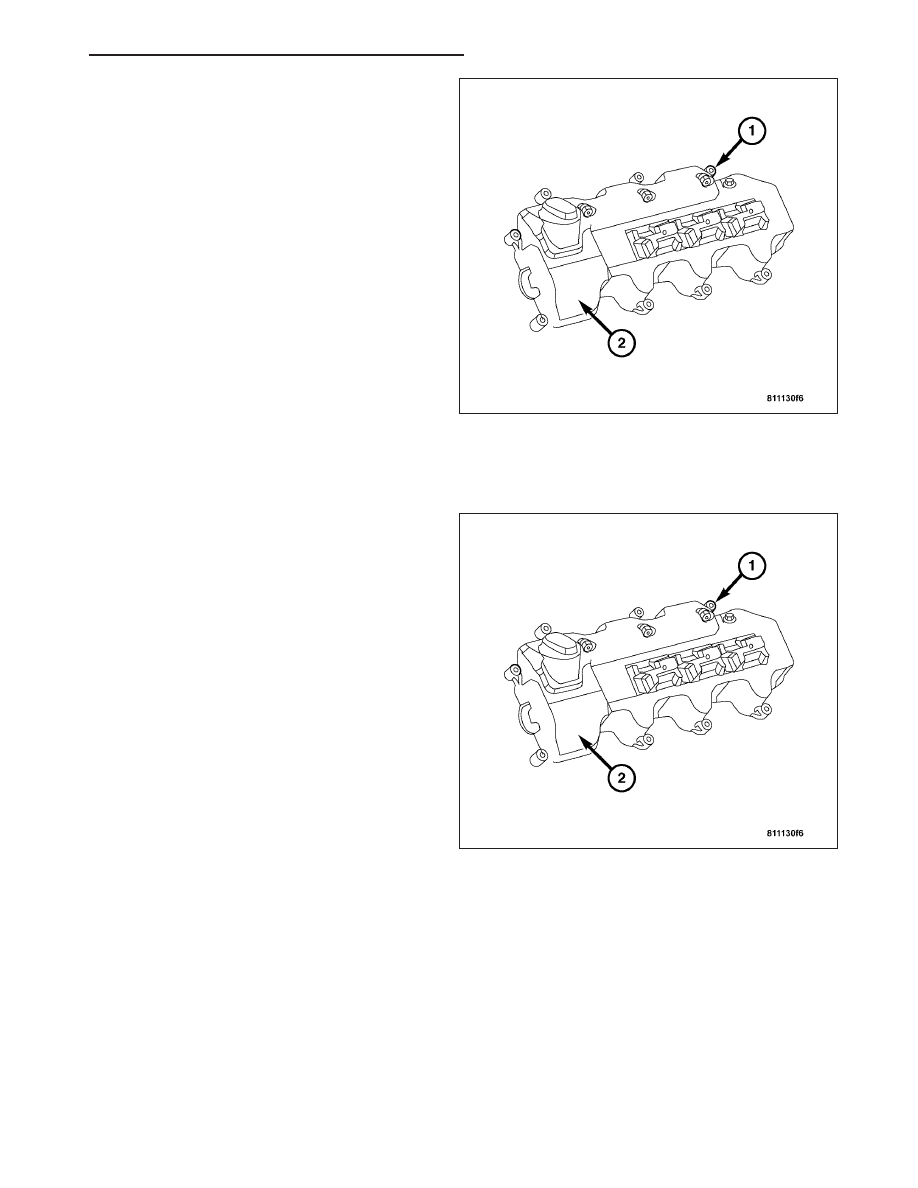

6. Remove the cylinder head cover bolts (1) and the

cylinder head covers (2).

INSTALLATION

1. Check the gasket for tearing and breakage. If damage is evident, replace the gasket.

2. Position the cylinder head covers (2) on the cylin-

der head. Install the cylinder head cover bolts (1)
and tighten to 10 N·m (7 ft. lbs.).

ZH

ENGINE - 3.2L SERVICE INFORMATION

9 - 743

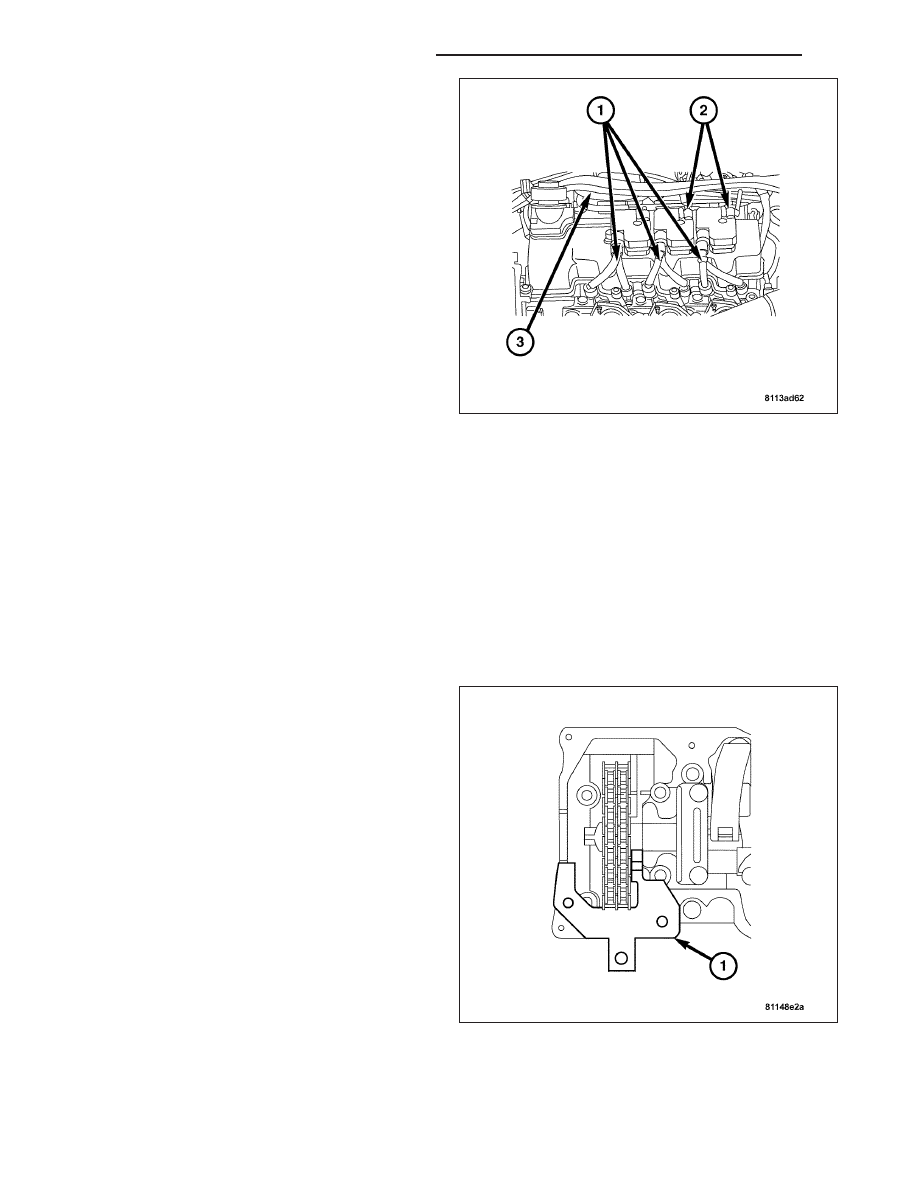

3. Route the engine vacuum hoses on the cylinder

head cover retainiers (3).

4. Connect the crankcase ventilator hose to the left

cylinder head cover, the ignition coils (2), and the
spark plug wires (1).

5. Install the air cleaner housing. (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - INSTALLATION).

CAMSHAFT BEARING BRIDGE

REMOVAL

1. Remove the cylinder head covers. (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) -

REMOVAL).

Note: Rotate engine at the crankshaft in running direction until scribe mark 40° on pulley/vibration damper
corresponds with scribe mark on timing chain cover. Grooves in the camshafts must be toward the inside
of the wedge.

2. Positon the engine timing at 40° ATDC. (Refer to 9 - ENGINE/VALVE TIMING/TIMING GEARS - OPERATION).

3. Using Special Tools 9104 (1) and 9105 Camshaft

Locating Plates, lock the camshafts by placing the
tool flush on the cylinder head, and inserting it into
the groove in the camshaft.

9 - 744

ENGINE - 3.2L SERVICE INFORMATION
