(P2513) ENHANCED ACCIDENT REPORT DRIVER CIRCUIT HIGH (CONTINUED)

4.

ENHANCED ACCIDENT REPORT DRIVER CIRCUIT SHORT TO GROUND

Turn the ignition off.

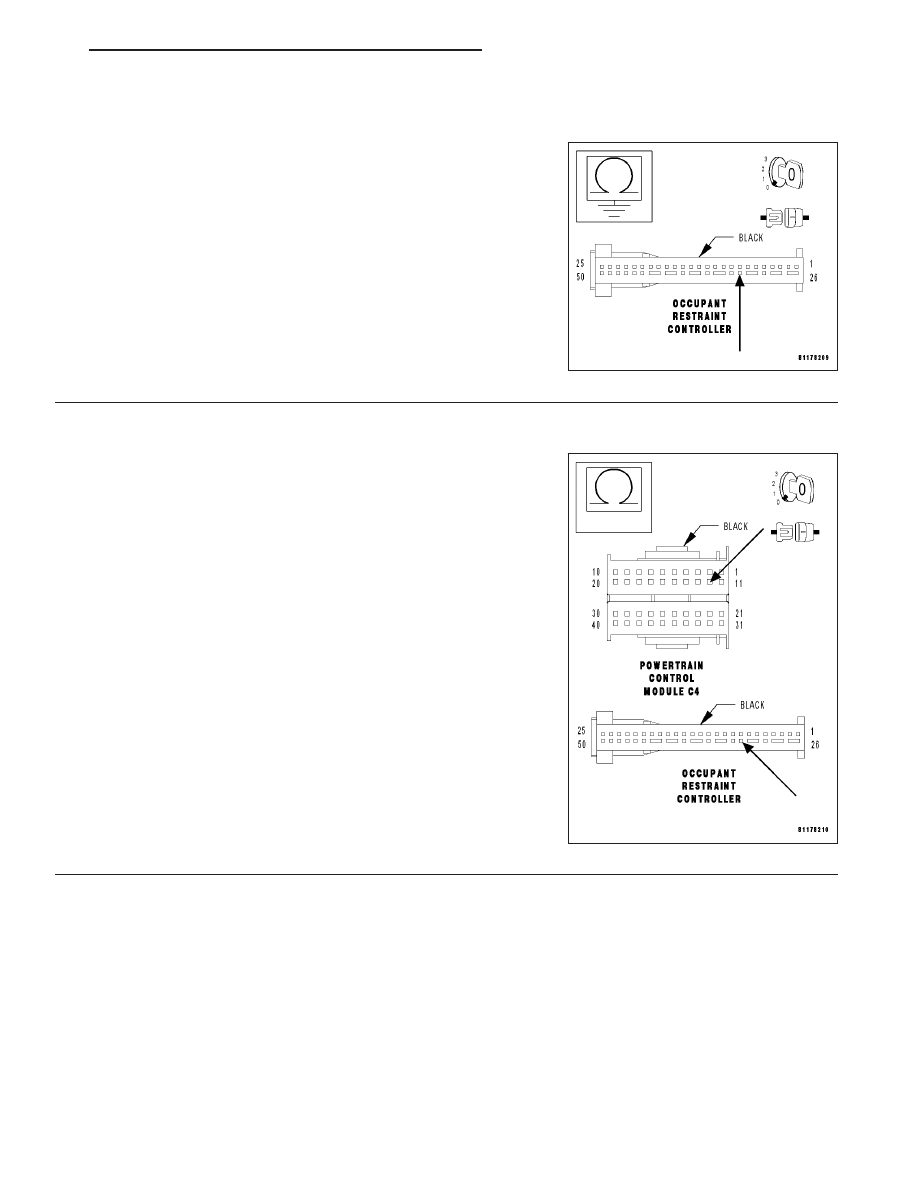

Measure the resistance between ground and the Enhanced Accident
Report Driver circuit.

Is the resistance above 100 kohms?

Yes

>> Go To 5

No

>> Repair the Enhanced Accident Report Driver circuit for a

short to ground.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

5.

ENHANCED ACCIDENT REPORT DRIVER CIRCUIT OPEN

With the ignition off.

Measure the resistance of the Enhanced Accident Report Driver circuit
from the PCM C4 harness connector to the ORC harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the Enhanced Accident Report Driver circuit for an

open.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 665

(P2513) ENHANCED ACCIDENT REPORT DRIVER CIRCUIT HIGH (CONTINUED)

6.

ORC

WARNING: TURN THE IGNITION OFF, DISCONNECT THE BAT-
TERY AND WAIT TWO MINUTES BEFORE PROCEEDING.

WARNING: WHEN RECONNECTING AIRBAG SYSTEM COMPO-
NENTS, THE IGNITION MUST BE TURNED OFF AND THE BAT-
TERY MUST BE DISCONNECTED.
With the ignition off.

Replace the Occupant Restraint Controller. (Refer to 8 - ELECTRICAL/
RESTRAINTS/OCCUPANT RESTRAINT CONTROLLER - REMOVAL).

Turn the ignition on.

With the DRB III

T

, erase PCM DTCs.

Perform several engine run cycles, turning the ignition off for at least
20 seconds between each engine run cycle.

With the DRB III

T

, read PCM DTCs.

Did this DTC set again?

Yes

>> Replace and program the Powertrain Control Module. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-

TROL MODULES/POWERTRAIN CONTROL MODULE - REMOVAL).

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> Test Complete.

7.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors - Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and/or open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST VER - 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

9 - 666

ENGINE - ELECTRICAL DIAGNOSTICS

ZH

(P2513) ENHANCED ACCIDENT REPORT DRIVER CIRCUIT LOW

ZH

ENGINE - ELECTRICAL DIAGNOSTICS

9 - 667

(P2513) ENHANCED ACCIDENT REPORT DRIVER CIRCUIT LOW (CONTINUED)

When Monitored and Set Condition

•

When Monitored: Ignition on.

•

Set Condition: The Occupant Restraint Controller (ORC) periodically sends out a signal to the Powertrain Con-
trol Module (PCM). If the PCM does not receive the signal from the ORC, the PCM will set this DTC.

POSSIBLE CAUSES

ENHANCED ACCIDENT REPORT DRIVER CIRCUIT SHORT TO GROUND

ENHANCED ACCIDENT REPORT DRIVER CIRCUIT OPEN

OCCUPANT RESTRAINT CONTROLLER

POWERTRAIN CONTROL MODULE

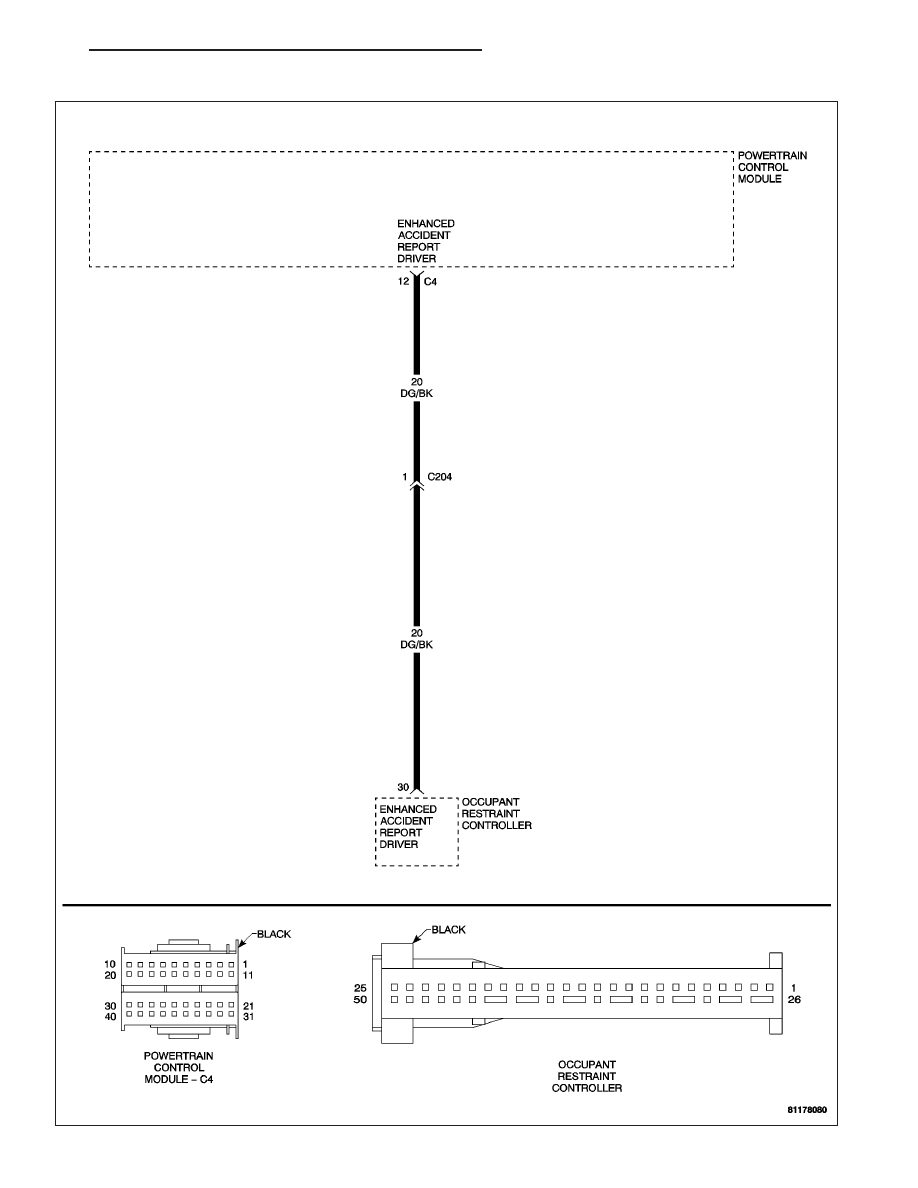

For a complete Powertrain Control Module Circuit Diagram, (Refer to 9 - ENGINE - SCHEMATICS AND DIA-
GRAMS).

Diagnostic Test

1.

CHECK FOR CURRENT DTC

Turn the ignition on.

With the DRB III

T

, read PCM DTCs.

Is this DTC present?

Yes

>> For complete diagnosis of this DTC, refer to (P2513)

ENHANCED ACCIDENT

REPORT

DRIVER

CIRCUIT

HIGH.

No

>> Go To 2

2.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs. Using
the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Note: Check for any Technical Service Bulletins that may apply.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST - VER 2.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.
